CM2 / CDM2 сериялы баспайтын болаттан жасалған шағын цилиндр (қос/бір әрекетті)

Бренд: SOLH by Richge Technology

Өнімге шолу

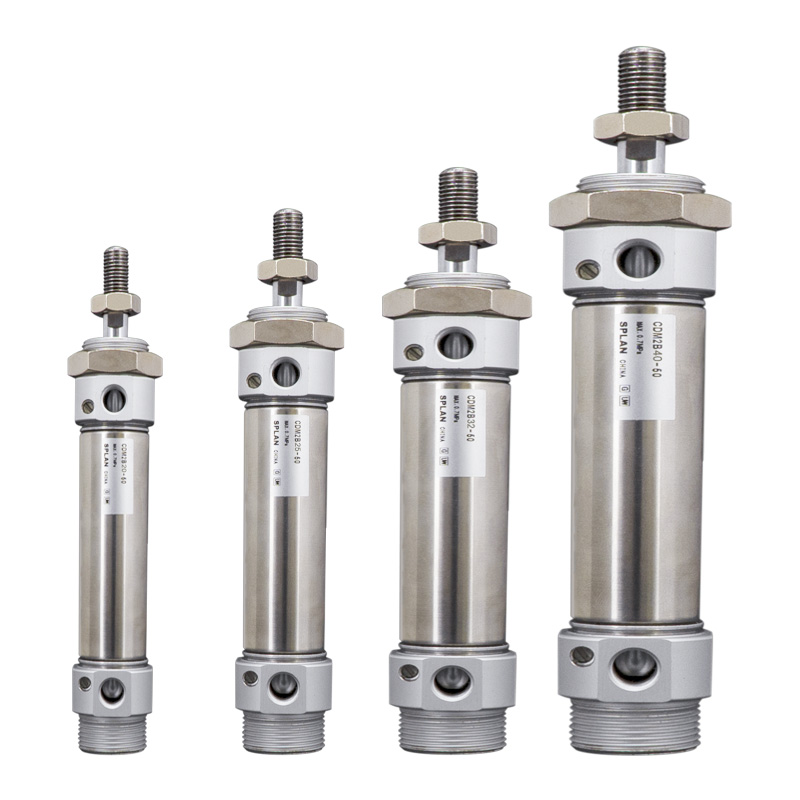

     SOLH CM2 / CDM2 JIS B 8356 стандартты дөңгелек баспайтын болаттан жасалған цилиндрлер, саңылау өлшемі φ20/25/32/40 мм. Микро мини цилиндрлер мен стандартты цилиндрлер арасында орналасқан өнімділік. Негізгі артықшылықтар: коррозияға төзімділік, ұзақ қызмет ету мерзімі, әртараптандырылған монтаждау нұсқалары, ықшам орташа қысым шығару. Азық-түлік, фармацевтика, электроника, орау және таза автоматтандыру орташа жүктеме станциялары үшін кеңінен қолданылады.

Негізгі құрылым және дизайн мүмкіндіктері

   1. Стандарт: JIS B 8356 стандартына сәйкес келеді, әмбебап орнату өлшемдері бар дөңгелек корпус.

   2. Материал: 304 баспайтын болаттан жасалған бөшке, ​​поршеньдік штанга және шеткі қақпақтар, тот баспайтын, ылғалға, әлсіз қышқылға, әлсіз сілтіге және таза ортаға төзімді.

   3. Құрылымы: жіптермен құлыпталған шеткі қақпақтар, түзу дөңгелек контуры, жоғары механикалық беріктігі және оңай техникалық қызмет көрсету.

   4. Операция нұсқалары

     -- CM2B қос әрекетті: екі жағынан ауа беру, ең танымал стандартты үлгі

     -- CM2S / CM2T Бір әрекетті: S=Көктемгі қайтару; T=Көктемді ұзарту, ауаны өшіргеннен кейін автоматты қалпына келтіру

     -- CM2W қос өзек: екі жағына созылған өзек, синхронды қозғалыс, тиімді жүру екі есе артты

     -- CM2K айналмайтын штанга: алтыбұрышты поршеньдік штанга, дәл орналастыру үшін бұралуға қарсы

   5. Жастық: Стандартты резеңке жастық; жоғары жылдамдықта соққы шуды азайту үшін қосымша ауа жастығы (А жұрнағы).

   6. Тығыздау: Мұнай қабатының ойығы бар төмен үйкелісті екі жақты тығыздағыш. Төмен іске қосу қысымы, майсыз жұмыс, қызмет ету мерзімі ≥8 миллион цикл.

   7. Позицияны анықтау: CDM2 нұсқасы кірістірілген магниттік сақинамен жабдықталған, поршеньдік позицияның кері байланысы үшін M9B/A93/Z73 магниттік қосқыштарымен үйлесімді.

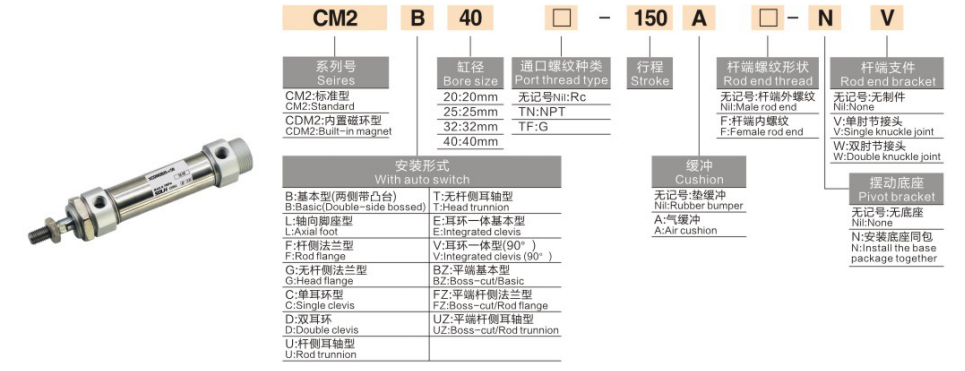

Толық үлгі кодтау ережесі

   1. Үлгі мысалы:CDM2B20-100A-B

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- CDM2B25-50-B: Bore25, инсульт50, қос әрекетті, кірістірілген магнит, резеңке жастық

     -- CDM2S32-75-B: Бор32, инсульт75, бір әрекетті серіппелі қайтару

     -- CDM2K40-100-B: Бор40, инсульт100, айналмайтын алтыбұрышты поршеньдік штанга

Әмбебап негізгі техникалық сипаттамалар

Теориялық тарту және тарту күші @0,5МПа (бір өзек, бірлік:N)

   1. Екі әрекетті CM2B

   2. Бір әрекетті CM2S (көктемгі қайтару @0,5 МПа)

Монтаждау пішіндері және туынды үлгілер

   1. Монтаждау опциялары

     -- B Негізгі түрі: Соңғы қақпақтардың жіптері арқылы тікелей орнату (ең таралған)

     -- L Аяқ орнату: осьтік табан кронштейнін бекіту

     -- F/G фланец: өзек жағындағы фланец /бас жағындағы фланец

     -- C/D Clevis: Жалғыз ілмек /қос тіс

     -- E Trunnion: айналмалы қозғалысқа арналған бас жағындағы трюк

   3. Негізгі туынды қатар

     -- CDM2B: Кірістірілген магниті бар стандартты қос әрекет

     -- CDM2S/T: Бір әрекетті серіппені қайтару / серіппелі ұзарту

     -- CDM2W: қос шыбықтың қос әрекеті

     -- CDM2K: айналмайтын алтыбұрышты поршеньдік штанга

     -- CDM2R: шектеулі осьтік кеңістікке арналған жіңішке тікелей орнату нұсқасы

3-қадамды жылдам таңдау нұсқаулығы

   1. Саңылауды таңдау: Қажетті күш пен көлденең жүктемені есептеңіз, резерв ≥50% қауіпсіздік маржасы; орташа жүктемесі бар қолданбалар үшін CM2 таңдаңыз.

   2. Инсультті растау: 10~20мм қосымша жол жиегін қосыңыз; Максималды инсульт: екі әрекетті ≤300мм, бір әрекетті ≤100мм.

   3. Конфигурацияны сәйкестендіру

     -- Жұмыс: Екі әрекетті → B; бір әрекетті серіппелі қайтару → S; бұралуға қарсы талап → K

     -- Жастық: жоғары жылдамдықты кері қозғалыс үшін A жұрнағын қосыңыз (ауа жастығы)

     -- Позиция туралы кері байланыс: CDM2 магнитімен жабдықталған үлгіні таңдаңыз, M9B/A93 магниттік қосқыштарын сәйкестендіріңіз

Бір сөйлемнен тұратын түйіндеме

     SOLH CM2/CDM2 JIS стандартты тот баспайтын болаттан жасалған дөңгелек пневматикалық цилиндр импортталған CM2 сериясымен толығымен ауыстырылады, қос әрекетті, бір әрекетті, қос өзекше және айналмайтын өзек нұсқаларында, бірнеше орнату нұсқаларында, тамақ, медициналық, электроника және орауыштарды тазалауға арналған мінсіз орташа тартылыс сызықты жетек.
