CJ2K сериялы тот баспайтын болаттан жасалған шағын цилиндр｜Айналмайтын өзек түрі

Бренд: SOLH by Richge Technology

Өнімге шолу

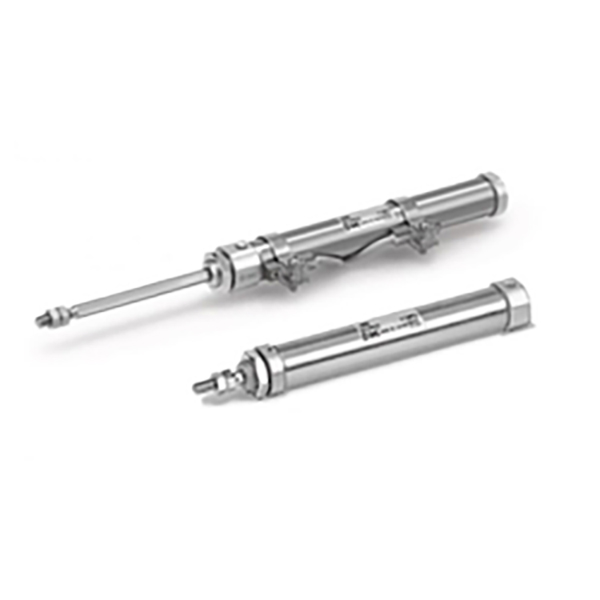

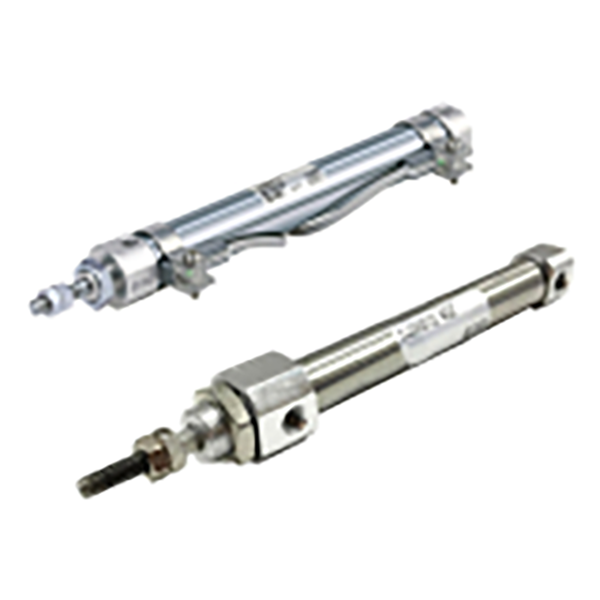

     SOLH CJ2K сериясы - бұл CJ2 шағын цилиндрлер тобынан алынған, тот баспайтын болаттан жасалған, айналмайтын өзекше. Негізгі ерекшелігі: ұзарту және тарту кезінде поршень штангасының айналуын болдырмау үшін ішкі бағыттаушы құрылыммен біріктірілген алтыбұрышты айналуға қарсы поршеньдік штанга. Соңғы қондырғы бекітілген бұрыштық позицияны сақтауы керек дәлдіктегі станциялар үшін өте қолайлы. 304 баспайтын болаттан жасалған бөшке, ​​ықшам және жеңіл. Үш жұмыс режимін қолдайды: қос әрекетті, бір әрекетті серіппені қайтаруды, бір әрекетті серіппені ұзарту. Саңылаудың өлшемдері: Φ10, Φ16. Импортталған түпнұсқалық CJ2K-мен толық өлшемді алмасуға болады. M9BW магниттік қосқыштарымен үйлесімді қосымша кірістірілген магниттік сақина. Кіші автоматтандыруда, 3С жабдықтарында, дәл аспаптарда және итергіш қолданбаларда кеңінен қолданылады.

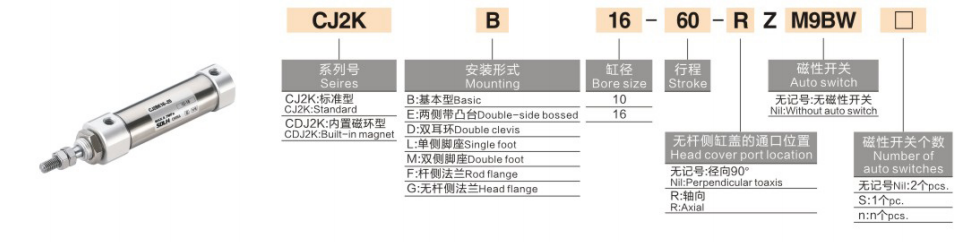

Толық модельді кодтау түсіндірмесі

   1. Үлгі мысалы:CJ2KB10-30SZ-M9BW-B

   2. Тапсырыс беру мысалы

    CJ2KB10-30SZ-M9BW

     -- Айналмайтын шағын цилиндр, негізгі монтаждау, саңылау 10, инсульт 30, бір рет әрекет ететін серіппелі қайтару, M9BW магниттік қосқышымен жабдықталған кірістірілген магниттік сақина.

Негізгі құрылым және өнімділік артықшылықтары

   1. Алтыбұрышты поршеньді штанганың механикалық айналуына қарсы (Негізгі артықшылығы)

     -- Айналмалы айналуды шектеу үшін алдыңғы бағыттаушы втулкамен сәйкес келетін алтыбұрышты көлденең қима поршеньді штанга.

     -- Айналуға қарсы дәлдік: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Қарсы қозғалыс кезінде кәдімгі дөңгелек поршеньді штанганың еркін бұралуынан туындаған ауытқу мәселелерін шешіңіз.

   2. 304 баспайтын болаттан жасалған бөшке, ​​ықшам жіңішке контур

     -- Тотқа төзімділік және ылғалға төзімділік; цилиндрлік құрылым ықшам жабдық шкафтарының ішіндегі орнату орнын үнемдейді.

   3. Бірнеше жұмыс режимдері қол жетімді

     -- Екі жақты әрекет: Екі жағынан ауа беру, тұрақты тарту, үздіксіз жаппай өндіріс үшін қолайлы

     -- S Серіппелі қайтару: қуат берілген кезде ұзартылады, қуат жоғалғаннан кейін автоматты түрде тартылады

     -- T Серіппелі ұзарту: қуат берілген кезде тартыңыз, қауіпсіздікті қалпына келтіру талаптарын қанағаттандыру үшін қуат жоғалғаннан кейін автоматты ұзартады

   4. Әртараптандырылған орнату нұсқалары

     -- Негізгі түрі, табан тіреуі L, фланец F, қос ілмек D. Тік, көлденең және төңкерілген жинақты қолдайды.

   5. Майсыз жұмыс

     -- Тұрақты ұзақ уақыт жұмыс істеу үшін құрғақ майсыз сығылған ауамен үйлесімді, іші алдын ала қапталған ұзаққа созылатын май.

   6. Қосымша магниттік позицияны анықтау

     -- Z нұсқасы кірістірілген магнитпен жабдықталған, автоматты блоктауды басқару үшін PLC-ге орнындағы сигналды ұзарту/қайтару жіберу үшін M9BW қосқышымен жұмыс істеңіз.

   7. Стандартты резеңке жастық

     -- Поршеньдік соққыны сіңіру және жұмыс шуды азайту үшін екі жағындағы кіріктірілген резеңке жастықшалар.

Стандартты техникалық сипаттамалар

   1. Теориялық шығыс күші @0,5 МПа (N)

Таңдауды салыстыру: CJ2K айналмайтын VS стандартты CJ2 дөңгелек штангасы

    1. ✅ Осы жұмыс жағдайында CJ2K-ге артықшылық беріңіз

     -- Тегіс айлабұйымдар, ауыспалы шанышқылар немесе штанганың ұшына орнатылған орналасу түйреуіштері, жүктің ауытқуына тыйым салынады;

     -- Шағын индекстеу құралы, дайындамаларды бағыттаушы ойықтар ішіне итеру;

     -- Тұрақты бұрышты қажет ететін камера мен тексеру құрылғыларының сызықтық берілістері;

     -- Поршеньдік штангаға жалғанған жалпақ қысқыштар, бұралу материалдың кептелуіне немесе орналасу сәтсіздігіне әкеледі.

   2. ❌ Стандартты CJ2 қолайлы сценарийлері

     -- Қарапайым лақтыру, дөңгелек дайындамаларды итеру, жүктемеде бұрыштық шектеулер жоқ, шығындар басымдылығы.

3-қадамды таңдау нұсқаулығы

   1. Бұралуға қарсы талапты растаңыз

     -- Орналастыру ойығы бар тегіс/шаршы арматура → CJ2K айналмайтын нұсқасын таңдау керек.

   2. Жұмыс режимін таңдаңыз

     -- Үздіксіз айналмалы және максималды итеру → Қосарлы әрекет (S/T жұрнағы жоқ)

     -- Ауамен ұзарту, өшірілгеннен кейін автоматты түрде тарту → S серіппені қайтару

     -- Ауамен кері тарту, өшірілгеннен кейін автоматты шығару → T серіппесін ұзарту

   3. Сенсорды және орнатуды конфигурациялаңыз

     -- PLC орнының кері байланысы қажет: Z жұрнағын қосыңыз (кіріктірілген магнит) + M9BW магниттік қосқыш

     -- Монтажды таңдау: шеткі бетті орнатуға арналған F фланеці; Бүйір жақтауды орнатуға арналған табан L; Топсалы бұрылыс қозғалысына арналған қос ілмек D

Әдеттегі қолданба сценарийлері

     -- 3C автоматтандыру: ПХД жалпақ айлабұйымдарын итеру, ұяшықтарда қосқышты орналастыру

     -- Оптикалық тексеру жабдығы: тіркелген анықтау бұрышы бар камераның сызықты берілуі

     -- Шағын құрал-саймандар және арматуралар: тегіс дайындамаларды шығару, материалды бағыттаушы ойықтарға беру

     -- Буып-түю машиналары: тегіс картонды орналастыру, шағын жапсырманы итеру

     -- Зертханалық автоматтандыру және ылғалды цехтар (тот баспайтын болаттан жасалған бөшкелер)

Стандартты пневматикалық тізбек анықтамасы

   1. Екі әрекетті басу тізбегі

     -- AFC ауа сүзгісінің реттегішінің майлаушысы → 4V210-06 5/2 электромагниттік клапан → PU4 түтігі → CJ2KB16-60Z-M9BW

   2. Бір әрекетті серіппелі қалпына келтіру тізбегі

     -- AR қысым реттегіші → 3V210 3/2 электромагниттік клапан → CJ2KB10-30SZ

Қолдану бойынша сақтық шаралары

     -- Поршеньдік штангаға шамадан тыс радиалды жүктемені болдырмаңыз. Бүйірлік күш бағыттаушы втулканың тозуын жылдамдатады және айналуға қарсы дәлдікті төмендетеді.

     -- Бұралу моментін азайту үшін соңғы жүктемені коаксиалды түрде орнатыңыз.

     -- Бағыттау жинағына шаң кептелуін болдырмау үшін AF ауа сүзгісін жоғары қарай орнатыңыз.

     -- Толық 0,7МПа қысымда ұзақ мерзімді жоғары жылдамдықпен жұмыс істеуден аулақ болыңыз; резеңке жастықшаны толық пайдаланыңыз.

     -- Күшті қышқылды және сілтілі коррозиялық орталар үшін теңшеуге болатын фторлы резеңке тығыздағыш нұсқасы.

Бір сөйлемнен тұратын түйіндеме

     SOLH CJ2K тот баспайтын болаттан жасалған айналмайтын алтыбұрышты штангалы шағын цилиндр дәл бұралуға қарсы сызықты қозғалысты қамтамасыз етеді, бірнеше монтаждық стильдері бар қос/бір әрекетті нұсқаларда қол жетімді, M9BW магниттік қосқыштарымен үйлесімді, 3C сынағы үшін тамаша жетек, оптикалық тексеру және дәлдікпен позициялау станциясы болып табылады.
