SOLH MD көп позициялы бос орнатылатын ықшам цилиндр кез келген бұрышта кронштейнсіз орнатуға арналған блок корпусының алты жағында бұрап тұратын бекіту саңылауларымен жабдықталған, тар, жоғары тығыздықтағы жабдық орналасуына сәйкес келетін стандартты дөңгелек цилиндрлерге қарағанда 30% ~ 50% жұқа. Бес қосалқы үлгілер барлық жұмыс режимдерін қамтиды: стандартты бір өзекшелі қос әрекетті МД, бір өзекше бір әрекетті MSD (серіппелі ұзарту) / MTD (серіппелі тарту), бұралуға қарсы қос өзек MDD және инсультпен реттелетін қос өзек MDJ. Саңылаулардың өлшемдері 6-дан 32 мм-ге дейін, стандартты соққылармен 5~60 мм. Әрбір құрылғы кірістірілген алдыңғы резеңке буфермен және магниттік сенсорларға арналған қос бүйірлік слоттармен келеді; суффикс-S CMSH/DMSH қамыс қосқыштарымен үйлесімді біріктірілген тұрақты магнитті білдіреді. Поршеньдік штанга майсыз біркелкі жұмыс істеу үшін біріктірілген өзін-өзі майлайтын втулканы қабылдайды. Қос шыбықты нұсқалар офсеттік жүктемелерден бүйірлік ауытқуды болдырмайды, ал MDJ икемді инсультті дәл келтіру үшін артқы реттеу бұрандасын ұсынады. 3С, жартылай өткізгішті және жалпы шағын автоматика машиналарындағы шағын айлабұйымдарды жеңіл қысуға, шығаруға, қысуға және дәл орналастыруға кеңінен қолданылады.

SOLH CQM жоғары қаттылығы бар жіңішке цилиндрді SMC CQM/CDQM ауыстырады. Біріктірілген параллельді қос бағыттағыш шыбықтары бар CQ2 ​​жұқа цилиндр құрылымына салынған, ол CQ2 сияқты бірдей дене ұзындығын сақтайды және сыртқы бағыттағыштардың қажеттілігін болдырмайды. Оның бүйірлік жүктеме кедергісі стандартты CQ2 цилиндрлерінен 2~4 есе жоғары, поршеньдік штанганың айналу рұқсаты ≤±0,2°. Нұсқаларға магнитті емес CQM, магнитпен жабдықталған CDQM және ұзақ қызмет ету мерзімі CQM-XB24 үлгісі жатады. Екі шетінде резеңке бамперлер орнатылған және майсыз жұмысты қолдайды. Саңылаудың өлшемдері φ12~100мм, монтаждау өлшемдері CQ2/CQS сәйкес. Электронды құрастыруды автоматтандыруда ығыстырылған жүктемемен қысқа соққылық дәлдікпен итеру және бекітуді қысу үшін өте қолайлы.

SOLH MXJ ультра ықшам жоғары дәлдіктегі пневматикалық сырғымалы үстелді SMC MXJ сериясымен алмастыруға болады. Біріктірілген тот баспайтын болаттан жасалған шарикті сызықты бағыттауышпен жабдықталған ол 0,005 мм параллельдік дәлдікке және ±0,01 мм қайталау дәлдігіне қол жеткізеді. Өте жұқа жеңіл корпус MXQ сырғымалы үстелдерінен 30% ~ 50% кіші, үстіңгі, астыңғы және бүйірлік үш жақты орнатуды қолдайды. Саңылаудың өлшемдері φ4,5~16мм, қос ұшты резеңке буферлермен және 0~5мм реттелетін инсультке арналған қосымша металл шектегіштермен жабдықталған. Симметриялық дизайн құбырлар мен сенсорларды солдан оңға ауыстыруға мүмкіндік береді, майсыз таза орталар үшін қолайлы. 3C микро өңдеу, оптикалық тексеру, миниатюралық жинақтау және ықшам медициналық автоматика жабдығында микрон деңгейіндегі сызықтық қозғалыс үшін кеңінен қабылданған тұрақты жоғары жиілікті қысқа инсульт қозғалысына қабілетті.

SOLH MXP ультра жоғары дәлдіктегі пневматикалық сырғымалы үстелді SMC MXP сериясымен алмастыруға болады. Ол кіріктірілген мартенситті тот баспайтын болаттан жасалған корпусты және 0,004 мм жүріс параллелизміне, ± 0,03°-қа дейін айналу қателігіне және ±0,01 мм қайталанатын орналасу дәлдігіне қол жеткізетін кіріктірілген шарикті сызықты бағыттағышты қабылдайды. Өте тар ықшам корпус MXJ үлгілеріне қарағанда 10% ~ 20% жұқа, үш жақты орнатуды және ауыспалы осьтік/бүйірлік құбырларды қолдайды. Тесік өлшемдері φ6~16мм стандартты резеңке буферлермен, қосымша металл шектегіштермен және φ8 және одан жоғары үшін қол жетімді гидравликалық буфермен жабдықталған. Ол майсыз таза ортаны және тұрақты жоғары жиілікті өзара әрекеттесуді қолдайды. Оптикалық тексеру, чипті байланыстыру, микро құрамдас бөліктерді жинау және жоғары сапалы медициналық жабдықтар сияқты қатаң қозғалыс дәлдігін талап ететін шектеулі кеңістіктегі автоматтандыру станциялары үшін өте қолайлы.

SOLH MXH тар ықшам пневматикалық сырғымалы үстелді SMC MXH сериясымен алмастыруға болады. Қос поршеньді басқаратын және айналмалы шарикті бағыттаушы рельспен жабдықталған, ол тығыз бүйірлік орналасу үшін қолайлы ультра тар корпусты қабылдайды. Ол дәстүрлі MXU слайдтарынан шамамен 6 есеге жуық рұқсат етілген айналу моменті, қайталанатын позициялау дәлдігі ±0,02 мм және 60 мм-ге дейінгі максималды стандартты инсультпен тамаша ығысуға және бұралуға қарсы сыйымдылықты ұсынады. 4 бағытты монтаждауды және 3 жақты құбырларды қолдайтын ол әртүрлі магниттік қосқыштармен, екі жақты резеңке буферлермен үйлесімді кірістірілген магнитпен келеді және үздіксіз майсыз жұмыс істеуге мүмкіндік береді. Тесік өлшемдері φ6~20мм, кеңістігі шектеулі автоматика жабдығында консольдық немесе бір жақты жүктеме кезінде 3С компоненттері мен шағын пластик бөлшектерін орташа дәлдіктегі ұзақ инсультпен жоғары жиілікті тасымалдау үшін кеңінен қолданылады.

SOLH MXS жоғары қаттылығы бар біріктірілген пневматикалық сырғанақ үстелі SMC MXS сериясымен толығымен ауыстырылады. Ол нөлдік саңылаусыз қозғалыс үшін қос поршеньді жетекті және алдын ала жүктелген көлденең роликті бағыттаушы рельстерді қабылдайды, бір цилиндрлі сырғытпаларға қарағанда екі есе артық итеру күшін бірдей саңылаумен және ±0,01 мм-ге дейін қайталанатын орналастыру дәлдігімен қамтамасыз етеді. Өте жұқа біріктірілген құрылым бөлінген цилиндрмен және сыртқы бағыттаушы жинақтармен салыстырғанда орнату орнын 30% ~ 50% үнемдейді. Орналастыру түйреуіш саңылаулары бар (төменгі, бүйірлік және осьтік) үш жақты орнатуға қолдау көрсетіледі. Саңылаудың өлшемдері φ6~25мм, стандартты соққылары 10~150мм, қосымша 0~5мм инсульт реттегіштері. Кірістірілген магнит магнитті қосқыштарға сәйкес келеді және майсыз жұмыс істеуге мүмкіндік береді. Жартылай өткізгіштерде, 3С дәлдіктегі жинақта және оптикалық компоненттерді туралау станцияларында жоғары қаттылық, жоғары дәлдіктегі сызықтық тасымалдау үшін кеңінен қолданылады.

SOLH MXQ үнемді пневматикалық сырғымалы үстелді SMC MXQ сериясымен алмастыруға болады. Ол екі поршеньді жетекті және алдын ала жүктелмеген айналмалы шарикті бағыттаушы рельсті қабылдайды, ±0,02 мм қайталанатын орналасу дәлдігіне қол жеткізе отырып, биіктігі MXS-ке қарағанда төменірек және салмағы аз ультра жұқа жеңіл біріктірілген блок ретінде жасалған. Орналастыру түйреуіштері бар (төменгі, бүйірлік және осьтік) үш жақты бекіту мүмкіндігі бар. Саңылаудың өлшемдері φ6~25мм, стандартты соққылар 10~150мм, қосымша 0~5мм инсульт реттегіштері. Кірістірілген магнит магнитті қосқыштарға сәйкес келеді және майсыз жұмысты қолдайды. Үнемді негізгі желілік жетек ретінде ол бюджетті қажет ететін жобаларға сәйкес келеді және шағын электронды және пластикалық бөлшектерді және стандартты дәлдіктегі автоматтандырылған құрастыру желілерін жеңіл жүктемелі жоғары жиілікті тасымалдау үшін кеңінен қолданылады.

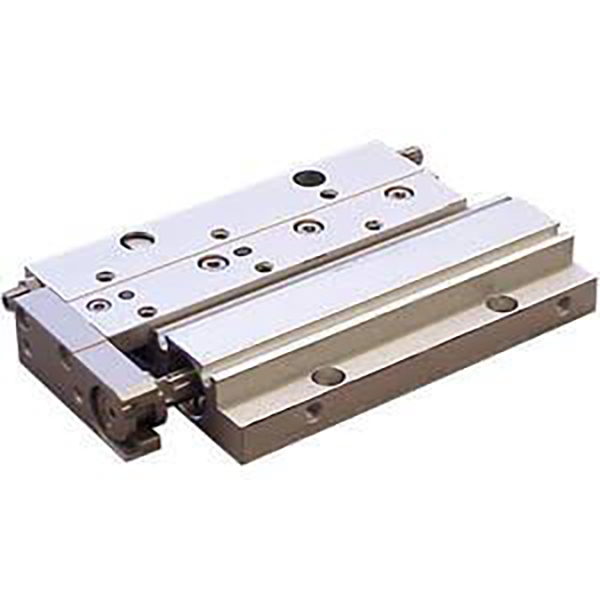

SOLH Richge MXF ультра жұқа жоғары қатты пневматикалық сырғымалы үстелді SMC MXF сериясымен алмастыруға болады. Цилиндр мен көлденең ролик бағыттағышы параллель орналасқан, дененің биіктігі балама MXS үлгілерімен салыстырғанда 40%-ға төмендеген, тік саңылаулары шектеулі автоматтандыру жабдығы үшін өте қолайлы. Ол орналасу түйреуіштері бар үстіңгі және астыңғы қосарлы монтажды қолдайды, позицияны анықтау дәлдігі ±0,02мм қайталау, саңылау өлшемдері φ8~20мм және максималды стандартты инсульт 100мм. Стандартты, қосымша X10/X11 инсульт реттегіштері және гидравликалық буферлер ретінде екі жақты полиуретанды буферлермен жабдықталған. Кірістірілген магнит магниттік қосқыштармен жұмыс істейді және майсыз ұзақ цикл жұмысына мүмкіндік береді. 3C модулін өңдеу, дәл басу және станцияны ауыстыру сияқты орташа жүктемедегі ұзақ инсультті тасымалдау үшін кеңінен қолданылады.

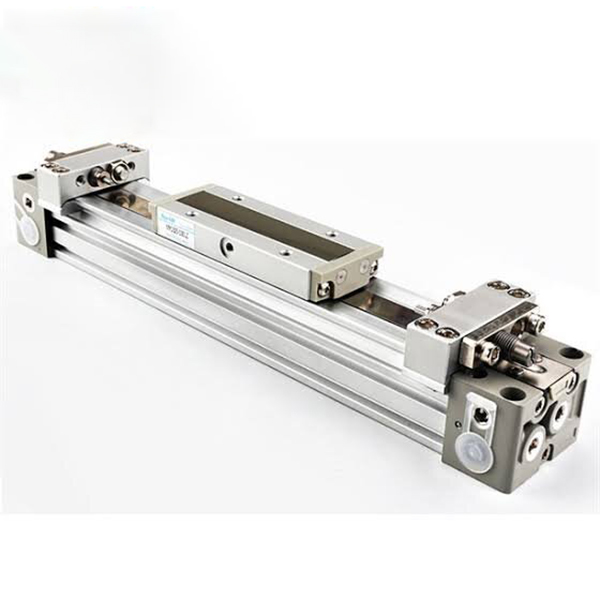

SOLH MY1B механикалық біріктірілген негізгі өзексіз цилиндр сәйкес SMC үлгілерімен толық алмасу мүмкіндігіне қол жеткізеді. Ішкі тығыздағыш белбеумен және сыртқы шаң өткізбейтін белбеумен жабдықталған ол жалпы орнату ұзындығы тиімді инсультке жақын сыртқы поршеньдік штанганың күшін жояды және байлау цилиндрлерімен салыстырғанда орналасу орнын 50%-дан астам үнемдейді. Саңылаулардың өлшемдері φ10-нан 100 мм-ге дейін, максималды инсульт 5000 мм-ге дейін. Сырғымалы үстел тамаша иілу кедергісі бар поршеньмен қатты байланыстырылған, бұл жеңіл жүктемелер кезінде қосалқы бағыттағыштарсыз тікелей жүктемені орнатуға мүмкіндік береді. Төрт бағыттағы құбырлар (алдыңғы, артқы, бүйірлік, төменгі) қол жетімді; φ25~40 үлгілері салмақты 17%-ға азайтады. Стандартты кірістірілген реттелетін ауа жастықтары қосымша сыртқы гидравликалық буферлермен және екі жақты инсульт реттегіштерімен жабдықталған. Алдын ала сақталған ойықтар D-M9 сериялы магниттік ажыратқыштарға сай келеді және таза шеберханаларда майсыз жұмыс істеуге қолдау көрсетіледі. Жүк көтергіштігі бойынша жіктеледі: жеңіл жүктеме үшін φ10~20, орташа жеңіл жүктеме үшін φ25~40, орташа жүктеме үшін φ50~63, ауыр жүк үшін φ80~100. Экономикалық әмбебап сызықты қозғаушы шешім ретінде ұзақ қашықтыққа материалды тасымалдауда, есікті автоматты түрде іске қосуда, өңдеуде ауыр дайындамаларды ауыстыруда және стандартты емес автоматтандыру желілерінде ұзақ жүріспен позициялауда кеңінен қолданылады.
