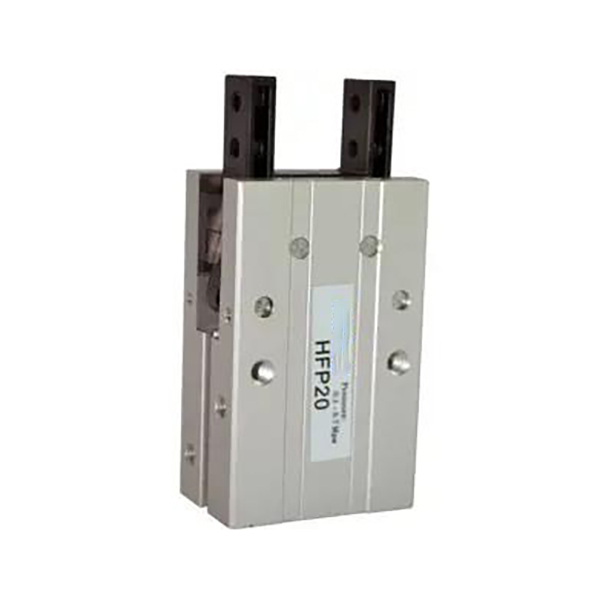

HFP сериясының механикалық параллель стилі

HFP сериялы тұтқалы үнемді параллель пневматикалық ұстағыш

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH HFP сериясы екі жақ параллельді ашу және жабу үшін механикалық рычагты беріліс қорабын қабылдайды. Негізгі күшті жақтары: бәсекеге қабілетті бағасы бар қарапайым тұтқа механизмі, тұрақты қысқыш өнімділігі, үш жақты әмбебап бекіту, зауытта алдын ала орнатылған магнит және тозуға төзімді ұзақ қызмет ету мерзімі. Бұл жеңіл жүкті жоғары жиілікті тиеу/түсіру және шығынды қажет ететін автоматтандырылған станциялар үшін негізгі үнемді параллель ұстағыш шешім.

Негізгі құрылым және жұмыс мүмкіндіктері

     -- Жұмыс принципі: Поршень параллель қозғалыс үшін екі иекті қозғау үшін тұтқа жинағын итереді. Таза механикалық тұтқа жетегі, аз құрамдас бөліктер, техникалық қызмет көрсету құны төмен.

     -- Күш сипаттамасы: поршень созылған кезде жақтар қысылады және тартылғанда босатылады. Дайындаманы қауіпсіз ұстау үшін қысу күші ашу күшінен 20% ~ 30% жоғары.

     -- Тұрақтылық және дәлдік: жақ пен негізгі корпус арасындағы үлкен жанасу беті шайқауды азайтады және қысу дәлдігін жақсартады. Металл сепаратор тақталары үйкелісті азайту және қызмет ету мерзімін ұзарту үшін үйкеліс беттерін оқшаулайды.

     -- Икемді монтаж: үш бекіту беті (бүйірлік / астыңғы / артқы). Біріктірілген сенсорлық ойықтар қосымша кронштейндерсіз тікелей магнитті қосқыш орнатуды қолдайды.

     -- Материал және беріктік: Қатты анодталған алюминий корпусы, тозуға төзімді тұтқа бөліктері және тот баспайтын болаттан жасалған жақтары. Механикалық циклдің қызмет ету мерзімі ≥5 миллион есе, үздіксіз жоғары жиілікті автоматтандыру жұмысы үшін жарамды.

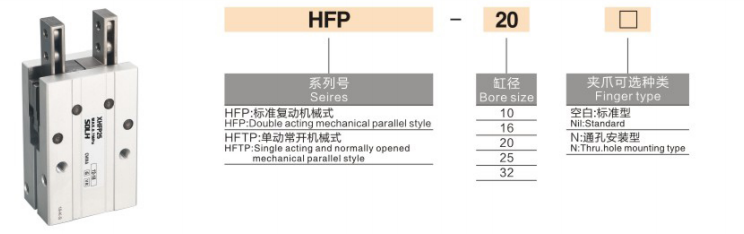

Толық үлгі кодтау ережесі

  1. Үлгі мысалы: HFP20+2CS1-G

 2. Стандартты тапсырыс анықтамалық мысалдары

     -- HFP16: тесік 16, қосқышсыз негізгі модель

     -- HFP25N:Бұғы 25, тесігі арқылы орнату нұсқасы

     -- HFP32+2CS1-G: 32 тесігі, екі CS1-G магниттік қосқышымен жабдықталған

Әмбебап негізгі техникалық сипаттамалар (қос әрекет @0,5 МПа)

Негізгі бәсекелестік артықшылықтар

   1. Шығын мен өнімділіктің тамаша рычаг құрылымы

     -- Қарапайым механикалық беріліс бөлшектер санын азайтады. Өнімділігі жоғары деңгейлі параллель ұстағыштарға жақын, ал бағасы бағыттаушы рельстік үлгілердің 1/2~2/3 бөлігіне ғана жетеді.

   2. Жоғары қысу күші қауіпсіздікті арттырады

     -- Ұзарту кезінде қысу күші босату күшінен 20%~30% артық, бұл жеңіл жүктеме жағдайында дайындаманың сырғып кету қаупін азайтады.

   3. Үш бағытты әмбебап монтаждау

     -- Бүйірлік, астыңғы және артқы жағындағы монтаждау саңылаулары жұмыс орнында оңай іске қосу үшін көлденең, тік және бүйірлік құрастыруды қолдайды.

   4. Кірістірілген магнит, сенсорды орнатуға дайын

     -- Стандарт ретінде біріктірілген тұрақты магнит. CS1-G қосқыштары үшін корпусқа арналған сырғымалы ойықтар; қосымша бекіту кронштейндері қажет емес.

   5. Жоғары циклді жұмыс үшін тозуға төзімді дизайн

     -- Металл үйкеліске қарсы сепараторлар үздіксіз автоматтандырылған өндірістік желілер үшін ұзақ қызмет ету мерзімін қамтамасыз ете отырып, құрамдастардың тозуын азайтады.

Монтаждау пішіндері және типтік өнеркәсіптік қолданбалар

   1. Монтаждау опциялары

     -- Бүйірлік монтаждау: құрастыру желісін тиеу/түсіру үшін көлденең қысқыш

     -- Төменгі монтаж: инъекциялық қалыптау және станокты таңдау және орналастыру үшін тік көтеру

     -- Артқы бекіту: шектеулі тар станциялар үшін бүйірлік ұстау

   3. Типтік қолданба сценарийлері

     -- 3C және электроника: миниатюралық пластикалық компоненттерді, аппараттық бөлшектерді және батарея корпустарын ұстау

     -- Автокөлік құрамдас бөліктері: шағын штамптау бөлшектерін, резеңке элементтерді және ішкі әрлеуді тасымалдау

     -- Қаптама және логистика: шағын картондарды, пластик пакеттерді және миниатюралық паллеттерді жинау

     -- Жалпы автоматтандыру: станцияны орналастыруды қысу және жоғары жиілікті поршеньді өңдеу

Таңдауды салыстыру: HFP Lever VS HFY Pivot VS MHZ2 сызықтық бағыттағыш ұстағыш

3-қадамды жылдам таңдау нұсқаулығы

   1. Дайындама массасына байланысты саңылауларды таңдау

     -- 10 ≤1кг；16 =1~2кг；20 =2~3кг；25 =3~5кг；32 =5~8кг. Резерв ≥30% қауіпсіздік маржасы.

   2. Инсультті тексеру

     -- Механикалық кедергілерді болдырмау үшін жақтың қозғалуын ≥ дайындаманың сыртқы өлшемін және кемінде 2 мм саңылауды қамтамасыз етіңіз.

   3. Конфигурацияны сәйкестендіру

     -- Автоматты сигналды блоктау: ашық және жабық күйді анықтау үшін екі CS1-G магниттік қосқышты жабдықтаңыз.

     -- Жабдықтың шектеулі орналасуы: HFP үш жақты орнату икемді орнату шешімдерін қамтамасыз етеді.

Бір сөйлемнен тұратын түйіндеме

     SOLH HFP үнемді рычаг тәрізді параллель пневматикалық тұтқасы жоғары қысқыш күші бар механикалық рычаг жетегімен, үш жақты әмбебап бекітпесімен және кірістірілген магниттік сақинасымен, жоғары жиілікті 3C, орауыш және жалпы шығынды автоматтандырылған өңдеу станциялары үшін жеңіл және орташа жүкті ұстауға арналған тамаша арзан шешім.
