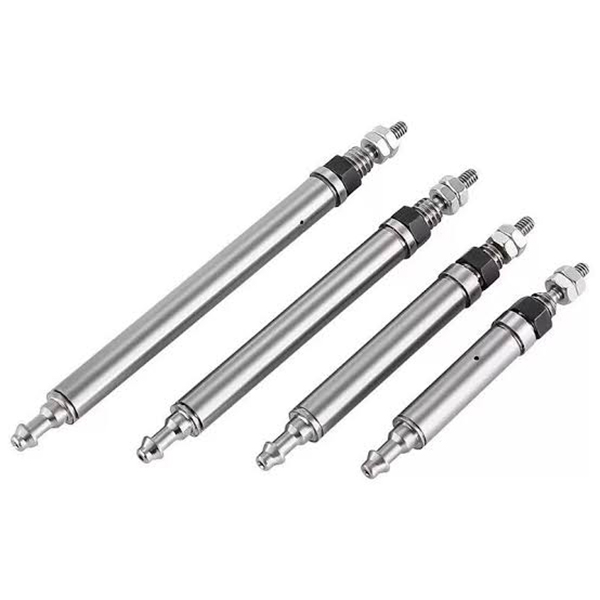

CJ1 сериялы миниатюралық түйреуіш цилиндр (ультра-кіші шағын ауа цилиндрі φ2,5 / φ4мм)

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH CJ1 сериялары ультра миниатюралық бір/екі әрекетті түйреуіш типті цилиндрлер болып табылады. Негізгі артықшылықтары: өте ықшам кішкентай контур, жеңіл құрылыс, төмен өнімділік және жылдам әрекет ету. Шектеулі кеңістікте дәлдікпен жүргізуге, шағын жүктемені басу және тарту тапсырмаларына, электроника мен 3C автоматикасына арналған миниатюралық станцияларға арналған. Бұл микро автоматтандыру қолданбаларына арналған негізгі жетек.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Жетек түрлері: бір әрекетті (серіппелі қайтару) және қос әрекетті. Бұрау опциялары: φ2,5 (бір әрекетті эксклюзивті); φ4 (бір/екі әрекет үшін қол жетімді).

     -- Құрылымдық сипаттамасы: дөңгелек корпус, жұқа түйреуіш поршеньдік штанга, кірістірілген жастықшасы жоқ, негізгі жіпті бекіту. φ4 моделінің сыртқы корпусының диаметрі небәрі 4 мм, таза салмағы бірнеше граммға дейін аз.

     -- Динамикалық өнімділік: жастықсыз құрылым жылдам поршеньдік жауап береді. Жұмыс жылдамдығы: 50~500мм/с, жоғары жиілікті қысқа инсульт қозғалыстары үшін қолайлы.

     -- Материал және тығыздау: Қатты анодталған алюминий корпусы, NBR тығыздағыш компоненттері, майсыз дизайн, таза немесе сәл майлы цех орталарына үйлесімді.

     -- Икемді орнату: осьтік бекітуге арналған екі ұшында жіптері бар негізгі нұсқа. Штанганың басындағы порт бағытын ±90° реттеуге болады, бұл тар орналасуларда құбырларды бағыттау үшін ыңғайлы.

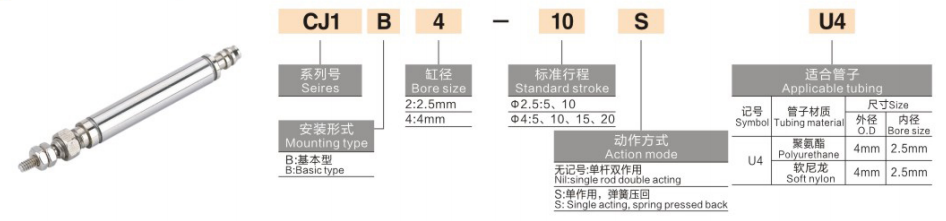

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: CJ1B4-10SU4

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- CJ1B2-10SU4: тесік 2,5, инсульт 10, бір әрекетті серіппелі қайтару

     -- CJ1B4-15U4: ұңғыма 4, инсульт 15, қос әрекет

     -- CJ1B4-5SU4: ұңғыма 4, инсульт 5, бір әрекетті серіппелі қайтару

Әмбебап негізгі техникалық сипаттамалар (0,5МПа жабдықтау қысымы)

Негізгі бәсекелестік артықшылықтар

   1. Тығыз орнату кеңістігі үшін ультра миниатюралық із

     -- Ең аз тесігі φ2,5, корпустың сыртқы диаметрі φ4, салмағы небәрі 2~3,5 г, өте ықшам жабдық орналасуларына оңай біріктірілген.

   2. Төмен тартылыс дәлдігі сызықты жүргізу

     -- Шығу күшінің диапазоны 0,64~6,3Н @0,5МПа, ≤100г микро жүктемелер үшін өте қолайлы, нәзік шағын дайындамалардың соққы зақымдалуын болдырмайды.

   3. Жоғары жиілікті жылдам жауап беру

     -- Жастықсыз құрылым жылдам іске қосуды қамтамасыз етеді, өндіріс тиімділігін арттыру үшін минутына ≥300 қысқа мерзімді жұмысты қолдайды.

   4. Майсыз жұмыс және ұзақ қызмет ету мерзімі

     -- NBR тығыздау жүйесі таза өндіріс ортасы үшін майсыз сығылған ауаны қолдайды; механикалық қызмет ету мерзімі ≥3 миллион цикл.

   5. Реттелетін порт бағыты және қарапайым құрастыру

     -- ±90° айналмалы өзек жағындағы ауа порты. Қос ұшты сыртқы жіптер қосымша бекіту кронштейндерінсіз тікелей осьтік құлыптауға мүмкіндік береді, бұл жерде іске қосуды жеңілдетеді.

Орнату опциялары және типтік өнеркәсіптік қолданбалар

   1. Монтаждау пішіндері

     -- Осьтік жіпті бекіту: түзу итеру-тарту қозғалысы үшін екі ұшын жабдыққа тікелей бұраңыз

     -- Бүйірлік кронштейнді орнату: бүйірлік орнатуға арналған қосымша миниатюралық кронштейн, бұрылуға немесе бүйірлік жүруге жарамды

   2. Типтік қолданба сценарийлері

     -- 3C және электроника: мобильді түймелердің беріктігін тексеру, микропластикалық бөліктерді қысу, чиптерді шығару және орналастыру

     -- Дәлдік аспаптар: шағын клапандарды ауыстыру, оптикалық талшықты орналастыру, дәл реттеу механизмдері

     -- Жалпы автоматтандыру: микрокомпоненттерді жүктеу/түсіру, жеңіл жапсырманы тазарту, миниатюралық айлабұйымдарды іске қосу

     -- Медициналық жабдық: шағын аспаптық телескопиялық қозғалыс, микросұйықтықты қозғау, дәл позициялау жинақтары

3-қадамды жылдам таңдау нұсқаулығы

   1. Пайдалы жүктеме негізінде саңылауларды таңдау

     -- ≤50г жүк үшін φ2,5；φ4 50~100г жүк үшін. Төмен итеру сипаттамаларына байланысты ең аз 50% қауіпсіздік маржасын сақтаңыз.

   2. Инсультті растау

     -- Қажетті жүру қашықтығына сәйкес инсультті таңдаңыз; тұрақты жоғары жиілікті жұмыс үшін қысқа соққыларға басымдық беріңіз.

   3. Әрекет режимін таңдау

     -- Бір әрекетті (S жұрнағы бар): Қуат өшіру қауіпсіздігі дизайны үшін серіппелі қалпына келтірумен бір бағытты итеру/тарту

     -- Қосарлы әрекет: кері серіппесіз екі жақты дәл сызықты жүргізу

Бір сөйлемнен тұратын түйіндеме

     SOLH CJ1 ультра миниатюралық істікшелі пневматикалық цилиндр бір серіппелі қайтарылатын және қос әрекетті нұсқаларында φ2,5 / φ4 саңылауымен, ультра жеңіл ықшам дизайнымен және реттелетін әуе портының бағытымен қол жетімді, 3C сынағы, дәлдік аспаптары мен медициналық миниатюралық автоматтандыру жабдықтары үшін кеңінен қабылданған төмен қысымды дәлдіктегі микро сызықтық қозғалысты қамтамасыз етеді.
