MHW2 сериясы 180° тірек және бұралмалы пневматикалық ұстағыш

Бренд: SOLH by Richge Technology

Өнімге шолу

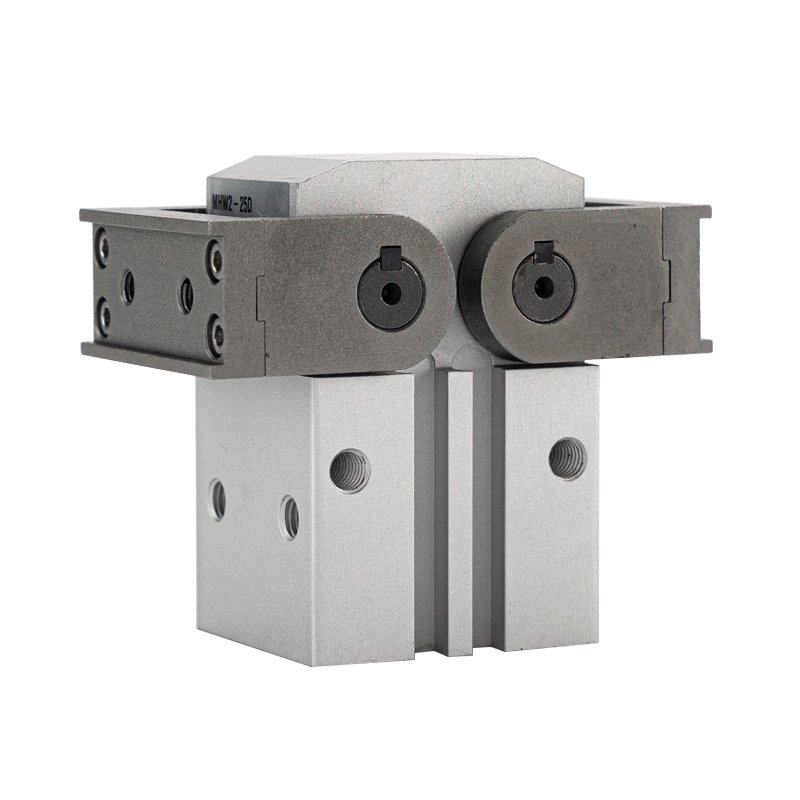

     SOLH MHW2 сериясы – жалпы 180° ашылу бұрышы бар тірек пен пинионмен басқарылатын 2 иекті бұралмалы ұстағыш. Негізгі күшті жақтары: берілістің дәл синхронды қозғалысы, ультра кең 180° бұрылу бұрышы, кеңістікті үнемдейтін контур, төрт жақты сенсорды орнату слоттары және шаңға төзімді берік конструкция. Дайындаманы айналдыру, тиеу/түсіру, үлкен өлшемді бөліктерді ұстау және шектеулі кеңістік станциялары үшін кеңінен қолданылады және үлкен бұрышты бұралмалы ұстағыш қолданбалары үшін негізгі таңдау болады.

Негізгі құрылым және дизайн мүмкіндіктері

     -- Жұмыс принципі: Цилиндр синхронды айналу үшін тартпаны жетекке итереді; екі жақ симметриялы тербеледі. Тісті доңғалақтарды біріктіру тамаша синхрондауды, ауытқусыз біркелкі қысу күшін қамтамасыз етеді.

     -- Айналмалы сипаттама: Әрбір жақ 90°-қа дейін айналады, жалпы екі жақты ашу 180°. Толығымен ашылған жақтары цилиндр корпусына перпендикуляр, ең аз проекциялық кеңістікті алады, механикалық болдырмауды қажет ететін материалды өңдеуге өте ыңғайлы.

     -- Корпустың орналасуы: кірістірілген магниттік сақинасы бар төртбұрышты қатты анодталған алюминий корпус. Төрт жақты (жоғарғы/төменгі/сол/оң) сенсорлық ойықтар M9B / A93 магниттік қосқыштарын тікелей орнатуды, сенсордың шектеусіз орналасуын қолдайды.

     -- Материал және қорғаныс: Қатты тотығу цилиндрі, жоғары берік легірленген болат жақтары және шаң өткізбейтін тығыздағыш құрылымы. Тар саңылау бөгде заттардың енуіне, шаңды цех жағдайында тұрақты өнімділікке және ұзартылған қызмет мерзіміне жол бермейді.

     -- Жұмыс режимі: қос әрекетті (D). Цилиндрдің екі жақты итерілуі жақтың ашылуы мен жабылуын жүзеге асыру үшін алға/кері берілістерді айналдырады.

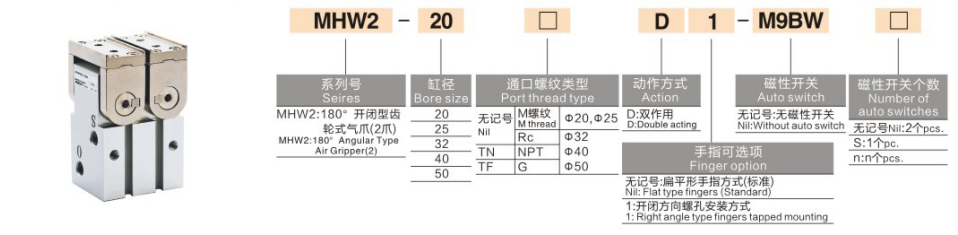

Толық үлгі кодтау ережесі

 1. Үлгі мысалы: MHW2-32D-M9BW

  2. Стандартты тапсырыс анықтамалық мысалдары

     -- MHW2-25D: ұңғы 25, магниттік қосқышсыз қос әрекетті негізгі модель

     -- MHW2-40D-M9B: ұңғы 40, M9B магниттік қосқышымен жабдықталған қос әрекетті

Әмбебап негізгі техникалық сипаттамалар (0,5МПа жабдықтау қысымы)

Негізгі бәсекелестік артықшылықтар

  1. 180° ультра кең бұрылу бұрышы және кеңістікті тамаша пайдалану

     -- Жақтары толық ашылғанда денеге тігінен тұрады, тек цилиндрде жобаланған кеңістікті ғана алады, тар станциялар мен дайындамаларды айналдыруды болдыртпауды және жылжытуды қажет ететін процесс үшін жарамды.

  2. Жоғары дәлдіктегі беріліс синхронды беріліс қорабы

     -- Тірек пен түйіршіктердің тор жетегі, синхронды қате ≤0,1°, теңдестірілген симметриялық қысу, біржақты күш әсерінен дайындаманың сырғып кетуін тиімді болдырмайды.

  3. 360° икемді сенсор орналасуы

     -- Магниттік қосқыштарды барлық бағыттағы позицияны бақылауға, орнатудың кез келген бағыты үшін ыңғайлы орнатуға және іске қосуға қол жеткізу үшін корпустың төрт бетіне орнатуға болады.

  4. Қиын орта үшін шаң өткізбейтін құрылым

     -- Оңтайландырылған нығыздау және шағын ішкі саңылау блоктарының шаңның түсуі; механикалық қызмет ету мерзімі ≥5 миллион цикл, ұзақ мерзімді жоғары циклді автоматтандырылған өндірістік желілер үшін тұрақты.

 Монтаждау пішіндері және типтік өнеркәсіптік қолданбалар

  1. Монтаждау опциялары

     -- Осьтік көлденең монтаждау: құрастыру желісін тиеу және түсіру үшін көлденең қысу

     -- Бойлық тік монтаждау: дайындамаларды аудару станциялары үшін тік көтеру

     -- Бүйірлік монтаждау: тар шектеулі жабдық кеңістігі үшін бүйірлік қысқыш

  2. Типтік қолданба сценарийлері

     -- Электроника және тұрмыстық техника: корпустарды, панельдерді және үлкен өлшемді құрамдастарды ұстау және аудару

     -- Автокөлік бөлшектері: шам корпустарын, ішкі әрлеуді және шағын құймаларды тасымалдау

     -- Логистика және орау: қораптарды, паллеттерді және бөшкелерді өңдеу

     -- Машиналар мен инъекциялық қалыптауды автоматтандыру: станоктар мен қалыптау машиналарынан үлкен дайындамаларды таңдау

Таңдауды салыстыру: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 ауыстырып қосқыш ұстағыш

3-қадамды жылдам таңдау нұсқаулығы

  1. Дайындама массасына байланысты саңылауларды таңдау

     -- 20 ≤ 3кг；25 = 3~5кг；32 = 5~10кг；40 = 10~15кг；50 = 15~20кг. Резерв ≥30% жүк қауіпсіздігі маржасы.

  2. Бұрылыс бұрышын тексеру

     -- Стандартты бір жақ бұралу бұрышы 90°, жалпы ашу 180°. Дайындама өлшемін және қозғалысты болдырмау үшін жеткілікті бос орынды растаңыз.

  3. Конфигурацияны сәйкестендіру

     -- Орналасу сигналының кері байланысы: Орнату бағытына қарамастан икемді орналасу үшін M9B сериялы магниттік қосқыштары бар төрт жақты орнату ұяларын пайдаланыңыз.

     -- Шаңды цех ортасы: жоғары шаң өткізбейтін тығыздағыш құрылымына байланысты MHW2-ге басымдық беріңіз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MHW2 тіректі және пиньонды 180° бұрылмалы пневматикалық ұстағыш төрт жақты магниттік қосқыш орнатуы және шаң өткізбейтін тығыздағышпен беріліс синхронды беріліс қорабын қабылдайды, орташа жүктемедегі дайындамаларды аударуды және материалды өңдеуді қолдайды; орау, автомобиль және жалпы автоматтандыру шектелген ғарыш станциялары үшін кеңістікті үнемдейтін тамаша бұралмалы ұстағыш.
