SOLH HFZ сериясы қос поршеньді және тірек пен пиньонды синхронды механизммен басқарылатын біріктірілген роликті/шарлы сызықты бағыттауышпен жабдықталған, қаттылығы жоғары параллель ұстағыш. SMC MHZ2 сериясымен толығымен ауыстырылады.
Операцияның үш нұсқасы қол жетімді:
-- HFZ: қос әрекетті стандартты түрі
-- HFSZ: бір әрекетті әдетте жабық (серіппелі қысқыш, қуатты өшіру ұстамасы)
-- HFTZ: бір рет әрекет ететін қалыпты ашық (серіппелі босату, өшіру ашық) Жалпы жеңіл және орташа жүктеме дәлдігімен қысу, автоматтандырылған құрастыру және робот соңы эффектор қолданбалары үшін қолайлы.
1. Трансмиссиясы: қос поршеньді + тірек пен пиньонды синхронды жетек. Екі жақ ығысусыз немесе ауытқусыз тамаша параллель қозғалысты сақтайды.
2. Бағыттау жүйесі: жылжытуды болдырмас үшін астыңғы жағында орналасу түйреуіштері бар біріктірілген роликті/шарлы сызықты бағыттаушы. Тамаша қаттылық, жоғары қайталау дәлдігі және ығыстырылған жүктемеге күшті қарсылық.
3. Жұмыс режимдері
-- HFZ Double Acting: Ашық/жабық, әмбебап үздіксіз өндіріс үшін ауа беру
-- HFSZ бір әрекетті NC: Ауа беру жақтарды ашады; ауаны өшіру кезіндегі серіппелі қысқыштар (дайындаманың қуатын ажырату)
-- HFTZ бір әрекетті NO: Ауа беру жақтарды жабады; серіппе ауа өшірілгенде ашылады (қуатты автоматты босату)
4. Құрылысы: алюминий қорытпасынан жасалған корпус, тот баспайтын болаттан жасалған жақтары, кірістірілген магниттік сақина. Екі жақты магниттік қосқыштың ойықтары; көп монтаждау беттері: төменгі / бүйірлік / саңылау.
5. Орынның дәлдігі: ±0,01 мм (тесігі 6~25); ±0,02 мм (тесігі 32~40), жоғары жиілікті цикл кезінде тұрақты.

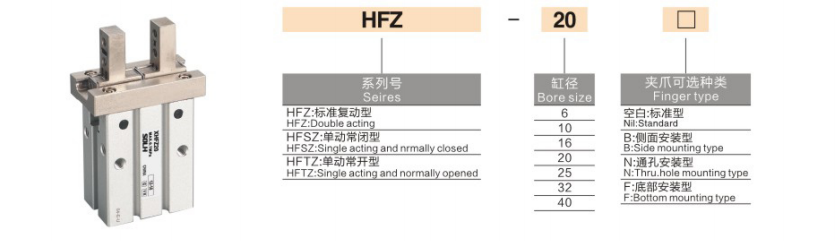

1. Үлгі мысалы: HFZ20N-M9BW
|
Сегмент |
Код |
Анықтама |
| HFZ / HFSZ / HFTZ |
Серия коды |
HFZ=Қос әрекетті / HFSZ=Бір әрекетті қалыпты жабық / HFTZ=Бір әрекетті қалыпты түрде ашық |
|
20 |
Саңылаудың өлшемі (мм) |
6,10,16,20,25,32,40 |
| N / B / Бос |
Орнату опциясы |
Бос = Стандартты төменгі бұрғыланған тесік / N = Тесік арқылы монтаждау / B = Бүйірлік бекіту (6 тесігі үшін арнайы) |
| -M9B |
Магниттік қосқыш |
M9B (NPN) / M9N (PNP) / M9PS Стандартты кабель 0,5 м; В=1м; L=3м |
| Теңшелетін жұрнақ |
Қосымша жаңарту |
-X ұзартылған жақ-J Шаң өткізбейтін қақпақ-G Жоғары температураға төзімді тығыздағыш |
2. Стандартты тапсырыс анықтамасы
HFZ25N-M9BW 25 тесігі, қос әрекетті, тесігі бар бекіткіш, 1 м кабелі бар M9B магниттік қосқыш.
|
Параметр элементі |
Стандартты спецификация |
| Жақ конфигурациясы |
2 жақ, таза параллель сызықты ашу және жабу |
| Жұмыс режимі |
HFZ (қос әрекетті) / HFSZ (NC) / HFTZ (NO) |
| Жұмыс қысымы |
Тесік 6/10: 0,2~0,7МПа / Тесік 16~40: 0,15~0,7МПа (Оңтайлы:0,5МПа) |
| Дәлелдеу қысымы |
1,0 МПа |
| Қоршаған орта температурасы |
-20 ~ +70℃ (құбырдың ішінде мұз қатпауы) |
| Позиция дәлдігін қайталаңыз |
Саңылау 6~25:±0,01 мм / Саңылау 32~40:±0,02 мм |
| Максималды жұмыс жиілігі |
cy саңылау 6~16:180 шт/мин / Тесік 20~40:60~120 кесінді/мин |
| Әуе портының жіпі |
Саңылау 6/10:M3×0,5 / Саңылау 16~40:M5×0,8 |
| Майлау |
Майсыз жұмыс; NSF-H1 тағамдық май қосымша |
| Коммутаторды орнату |
D-M9□, CMSH, DS1 серияларымен үйлесімді екі жақты сырғымалы ойықтар |
| Орнату опциялары |
Төменгі тесілген саңылау, бүйірлік бекіту, саңылау (N түрі), үш жақты бекіту |
|
Саңылау (мм) |
Үлгі |
Бір жақтың соққысы (мм) |
Жалпы ашылу (мм) |
Жалпы ашылу (мм) |
Ішкі қысу күші (N) |
Таза салмақ (г) |
|
6 |
HFZ6 |
3 |
6 |
3.3 |
6.1 |
25 |
|
10 |
HFZ10 |
4 |
8 |
11 |
17 |
56 |
|
16 |
HFZ16 |
6 |
12 |
34 |
45 |
124 |
|
20 |
HFZ20 |
10 |
20 |
45 |
68 |
236 |
|
25 |
HFZ25 |
14 |
28 |
69 |
102 |
428 |
|
32 |
HFZ32 |
22 |
44 |
160 |
195 |
729 |
|
40 |
HFZ40 |
30 |
60 |
255 |
320 |
1268 |
⚠️ Маңызды ескерту: жақтың ұзарту ұзындығы L ұлғайған сайын тиімді қысу күші төмендейді. Қауіпсіздік коэффициенті ≥1,5 жүктемені тексеру міндетті болып табылады.
✅ HFZ сериясын таңдаңыз, егер:
-- SMC MHZ2 үшін тікелей ауыстыру қажет; бір әрекетті қуатты өшіруді ұстап тұру/босату функциясын қажет етеді
-- Жеңіл және орташа жүктеме дәлдігімен параллель қысу: 3C электроника, дәл аппаратура, инъекциялық қалыптау, орау жабдығы
-- Роботтың соңғы эффекторы және дәл құрастыру станциялары үшін қажет жоғары қаттылық және жүктеме кедергісі
-- икемді көп бағытты орнату: жинақы біріктірілген механизм үшін тесік арқылы / бүйірлік / төменгі орнату
1. Саңылау өлшемін дайындаманың салмағына және қысу режиміне (сыртқы / ішкі ұстау) сәйкес таңдаңыз, қысу күші ≥1,5 есе нақты жүктемені қамтамасыз етіңіз.
2.Жұмыс режимін таңдау
-- Қуатты өшіру үздіксіз қысқыш → HFSZ әдетте жабық
-- Өшірілген автоматты босату → HFTZ әдетте ашық
-- Қауіпсіз серіппелі сұраныссыз үздіксіз жаппай өндіріс → HFZ қос әрекеті
3. Орнату таңдауы: платформаға немесе кронштейнге сәйкес келетін стандартты саңылау (бос) / саңылау (N) / бүйірлік бекіту (B)
4. Позицияны анықтау: -M9□ магниттік қосқыштарды жабдықтаңыз, қос жақты слоттар ашық және жабық сигнал кері байланысы үшін 2 қосқышты қолдайды
5. Офсеттік жүктемені басқару: жақтың L ұзарту ұзындығын шектеңіз, сызықтық бағыттағыштың рұқсат етілген иілу моментінен асып кетпеңіз.
SOLH HFZ сызықты бағыттаушы параллель пневматикалық ұстағыш екі әрекетті HFZ, бір әрекетті NC HFSZ және NO HFTZ нұсқаларында қол жетімді роликті/шарлы бағыттағышты және тірек-пиньонды синхронды жетекті қабылдайды, көп монтаждық опциялары және ± 0,01 мм жоғары дәлдігі бар, MHZ2-мен тікелей ауыстырылады, мінсіз жоғары қаттылық үшін робот және EAT3 құрылғысы, алдын ала қатайтуға арналған шешім. жалпы автоматтандыруды құрастыру.
