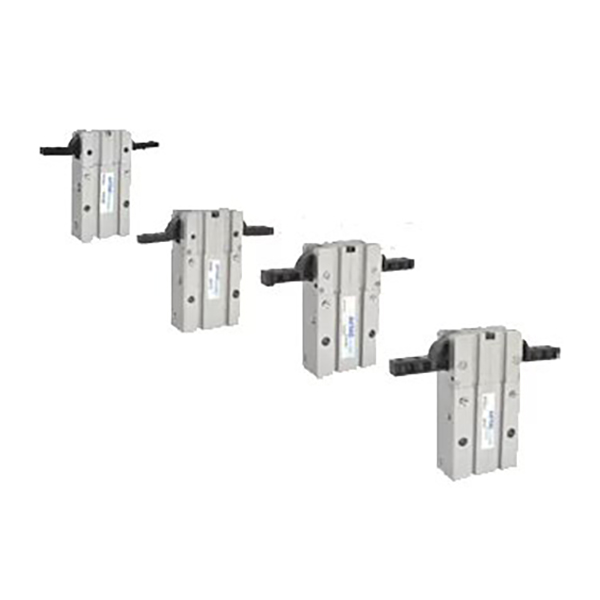

HFR сериясы 180° айналмалы кең ашылатын пневматикалық ұстағыш

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH HFR сериясы - 180° кең ашылатын 2 иекті пневматикалық ұстағыш. Негізгі күшті жақтары: максималды саңылау үшін толық 180° жақ ашу, тамаша механикалық болдырмау мүмкіндігі, үш әмбебап бекіту беті, біріктірілген шаң өткізбейтін құрылым және алдын ала орнатылған тұрақты магнит. Бұл таңдау және орналастыру кедергілерін және кең ауқымдағы дайындамаларды ұстауды жою үшін үлкен айналмалы саңылауды қажет ететін жеңіл жүктеме станциялары үшін негізгі таңдау болып табылады.

Негізгі құрылым және жұмыс мүмкіндіктері

     -- Жұмыс принципі: поршень айналмалы қозғалыс үшін екі жақты қозғау үшін айналмалы байланыс жинағын итереді. Жалғыз жақтың бұрылу бұрышы 90 ° жетеді, иектер толығымен ашылғанда түзу сызықты құрайды, бұл болдырмау кеңістігін барынша арттырады.

     -- Әрекет сипаттамасы: Стандарт ретінде екі жақты әрекет ету; қысу үшін ауа беру, ашу үшін кері ауа. Тұрақты орналасу үшін максималды ашық бұрыш 180°±2°, шектен тыс жақын бұрыш -2°~-5°.

     -- Шаң мен тозудан қорғау: шаңды орталар үшін жақ бөлігіндегі оңтайландырылған шаң өткізбейтін құрылым. Металл сепаратор тақталары тозуды азайту және қызмет мерзімін ұзарту үшін үйкеліс беттерін оқшаулайды.

     -- Икемді монтаж: үш бекіту беті (бүйірлік / астыңғы / артқы). Төменгі негіздегі түйреуіш саңылауларын орналастыру құрастыру дәлдігін жақсартады және орналасу консистенциясын қайталайды.

     -- Сенсордың үйлесімділігі: барлық сипаттамаларға сай жабдықталған тұрақты магнит. Бүйірлік қабырғалардағы дөңгелек сенсорлық ойықтар CMSH/DMSH(S) магниттік қосқыштарын қосымша жақшаларсыз тікелей орнатуды қолдайды.

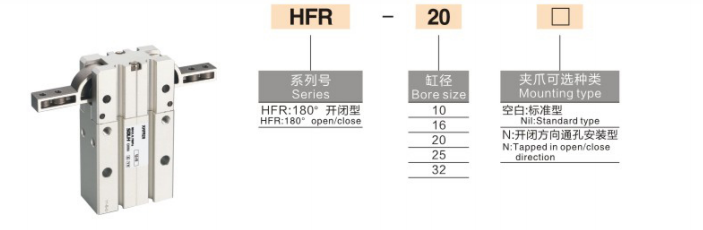

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: HFR20N+2CMSH

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- HFR16: 16 саңылау, магниттік қосқышсыз қос әрекетті негізгі модель

     -- HFR25N: 25 тесігі, тесігі арқылы монтаждау нұсқасы

     -- HFR32+2CMSH: тесігі 32, екі CMSH магниттік қосқышымен жабдықталған

Әмбебап негізгі техникалық сипаттамалар (қос әрекет @0,5 МПа)

Негізгі бәсекелестік артықшылықтар

   1. Толық механикалық болдырмау үшін 180° ультра кең ашу

     -- Жақтар толық инсультте түзу сызықта тураланады, дайындаманың кедергі мәселелерін шешу үшін максималды саңылау береді, терең қуыс пен тар ашылатын құрамдастарды таңдауға өте ыңғайлы.

   2. Жеңіл тиімді айналмалы байланыс құрылымы

     -- Жеңілдетілген байланыс конструкциясы баламалы параллель ұстағыштармен салыстырғанда дене салмағын 15%-ға азайтады, жоғары жиілікті жеңіл жүктеме циклдеріне қолайлы жылдам жауап береді.

   3. Қатаң цех жағдайлары үшін шаңға төзімді және тозуға төзімді

     -- Арнайы жақ тығыздағыш қоқыстың түсуіне жол бермейді; үйкеліске қарсы металл сепараторлар циклдің қызмет ету мерзімін ≥5 миллион есе қамтамасыз етеді.

   4. Іске қосуды жеңілдету үшін үш жақты бекіту плюс орналастыру түйреуіштері

     -- Төменгі орналасу түйреуіштерімен бірге көп бағдарлы орнату саңылаулары күрделі құрал орналасуы үшін жылдам орталықтандыруға және дәйекті қайталануға мүмкіндік береді.

   5. Кірістірілген магнит, сенсорды орнатуға дайын

     -- Стандартты біріктірілген тұрақты магнит және арнайы сырғымалы ойықтар қосымша монтаждау құрылғыларын болдырмайды, құрамдас бөліктердің құнын және құрастыру уақытын үнемдейді.

Монтаждау пішіндері және типтік өнеркәсіптік қолданбалар

   1. Монтаждау опциялары

   -- Бүйірлік бекіту: құрастыру желілерінде кең өлшемді дайындамаларды тасымалдауға арналған көлденең кең ашылатын ұстағыш

   -- Төменгі монтаж: тік көтеру және терең қуысты қалып пен контейнерді жинауға арналған қозғалысты болдырмау

   -- Артқы орнату: механикалық кедергілерге бейім шектеулі станциялар үшін бүйірлік саңылау ұстағышы

   2. Типтік қолданба сценарийлері

     -- 3C & Electronics: Ұялы ортаңғы жақтауларды, батарея бөлімдерін және үлкен пластик корпустарды ұстау

     -- Автокөлік құрамдас бөліктері: шам қабықшаларын, ішкі панельдерді және үлкен резеңке бөлшектерді тасымалдау

     -- Қаптама және логистика: үлкен картондарды, паллеттерді және қапшықтағы материалдарды жинаудан аулақ болу

     -- Жалпы автоматтандыру: 180° тазартуды қажет ететін тиеу/түсіру, айналым және жинау станциялары

3-қадамды жылдам таңдау нұсқаулығы

   1. Дайындама массасы мен ұстау моментіне негізделген саңылауларды таңдау

     -- 10 ≤0,5кг；16 =0,5~1кг；20 =1~2кг；25 =2~3кг；32 =3~5кг. Резерв ≥30% қауіпсіздік маржасы.

   2. Айналмалы қозғалысты растау

     -- Толық 180° клиренсті болдырмау қажет болса, HFR таңдаңыз; қатты кедергісіз кең бұрышты қысу болса ғана MHW2 таңдаңыз.

   3. Конфигурацияны сәйкестендіру

     -- PLC блоктауын басқару: толық ашық және жабық күйді бақылау үшін екі CMSH қосқышын орнатыңыз.

     -- Монтаждау талаптары: Төменгі позицияны анықтауға арналған орналастыру түйреуіштері бар стандартты нұсқа; тесік арқылы орнату үшін N жұрнағын таңдаңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH HFR айналмалы типті 180° кең ашылатын пневматикалық ұстағыш толық 180° жақ саңылауы, үш жақты монтажы, шаң өткізбейтін конструкциясы және кірістірілген магниті бар бұралмалы механизмді қабылдайды; Автоматтандырылған таңдау және орналастыру үшін жеңіл жүктеме жетектері, 3С-те үлкен механикалық кеңістікті қажет ететін айналым станциялары, автомобиль және орау жабдықтары.
