MRHQ сериялы біріктірілген айналмалы ұстағыш (қалақ түрі, ұстау және айналдыру барлығы бір жерде)

Бренд: SOLH by Richge Technology

Өнімге шолу

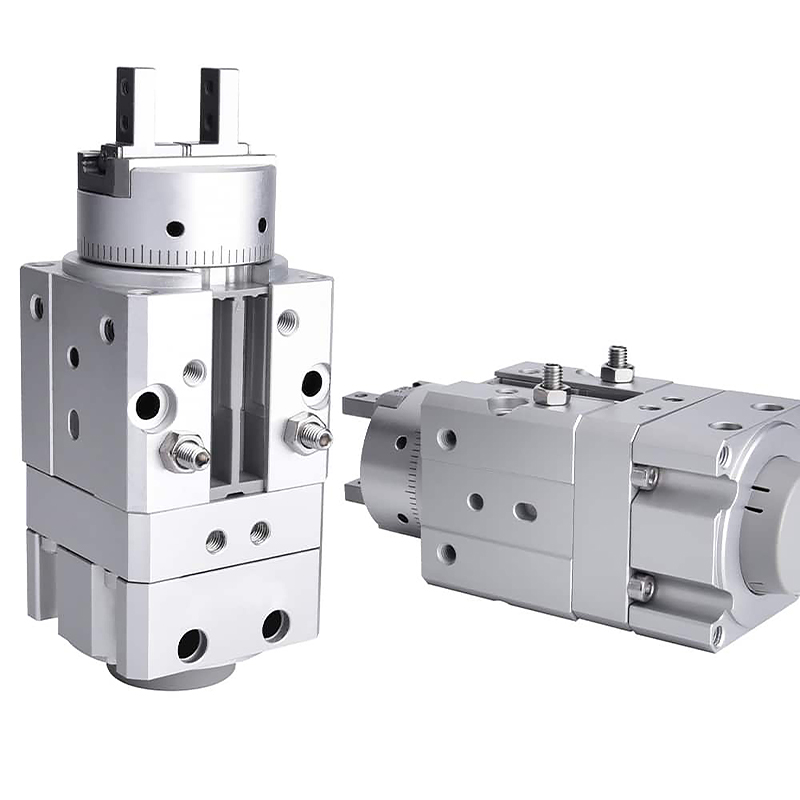

     SOLH MRHQ сериясы - қалақ тәрізді айналмалы цилиндр мен параллельді 2 иекті ұстағышты біріктіретін біріктірілген жетек. Негізгі артықшылықтары: ультра ықшам біріктірілген құрылым, стандартты 90 ° / 180 ° бұрылу бұрыштары, ±10 ° бұрышты дәл реттеу, 5 бағытты әмбебап орнату, жоғары жылдамдықты және жоғары дәлдіктегі жұмыс. Бұл жеңіл және орташа жүктемедегі дайындамаларды қысу, аудару, тасымалдау сызығының бағытын өзгерту және шектеулі ғарыш станциялары үшін қолайлы шешім. Механикалық орналасуды жеңілдету үшін айналмалы үстелдің дискретті комбинациясын + бөлек ұстағышты ауыстырыңыз.

Негізгі құрылым және жұмыс мүмкіндіктері

     -- Жұмыс принципі: кіріктірілген параллель ұстағышпен сәйкес келетін шығыс білігінің айналуын біріктірілген қалақшалы айналмалы қондырғы. Қосымша жалғау кронштейндері жоқ бір бөліктен тұратын құрылым.

     -- Біріктіру еңбегі: Бөлінген айналмалы үстел + ұстағыш жинағымен салыстырғанда жалпы ұзындығы ~20%-ға қысқарды. Бірқалыпты қозғалыс және жылдамырақ жауап беру үшін айналу кезінде түтіктерді/кабельдерді бұрап, тартпаңыз.

     -- Айналмалы бұрышты реттеу: стандартты 90° және 180° нұсқалары. Аяқтау бұрандалары көп бұрышты орналастыру талаптарын қанағаттандыру үшін ±10° жалпы реттеуге (әр ұшында ±5°) мүмкіндік береді.

     -- Иілгіш монтаж: 5 бекіту беті (2 осьтік соңғы бет + 3 бүйір жағы). Жылдам орталықтандыру және оңай құрастыру үшін үстіңгі/төменгі және бүйірлік орналасу түйреуіштеріндегі саңылауларды орналастыру.

     -- Материал және беріктік: Қатты анодталған алюминий корпусы, тозуға төзімді қалқанды тығыздағыштар және тот баспайтын болаттан жасалған жақтар. Механикалық қызмет ету мерзімі ≥5 миллион цикл, жоғары жиілікті автоматтандырылған желілер үшін тұрақты.

     -- Сенсордың үйлесімділігі: магниттік сақинамен жабдықталған зауыт. Төрт магниттік қосқышқа дейін қолдау көрсетеді: екеуі айналмалы шекті анықтау үшін және екеуі жабық контурдың позициясын толық бақылау үшін ашық/жабық кері байланыс үшін.

Толық үлгі кодтау ережесі

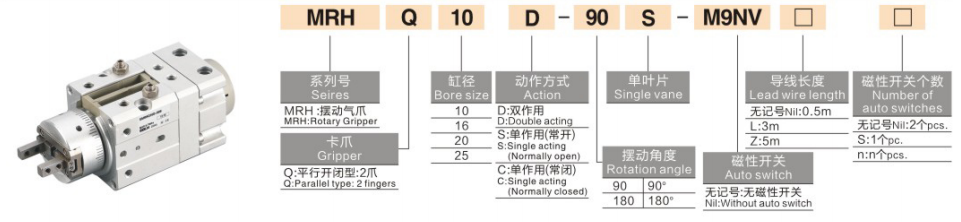

 1. Үлгі мысалы:MRHQ16D-90S-M9B

  2. Стандартты тапсырыс анықтамалық мысалдары

     -- MRHQ10D-90S: саңылау 10, қос әрекетті жақ, 90° айналу, бір қалақшалы айналмалы қондырғы, қосқышсыз

     -- MRHQ25D-180S-M9BW: 25 саңылау, 180° бұрылыс, M9BW магниттік қосқышымен жабдықталған

Әмбебап негізгі техникалық сипаттамалар (сынақ қысымы: 0,5 МПа)

Негізгі бәсекелестік артықшылықтар

  1. Шағын барлығы бір құрылым, кеңістікті үнемдейтін және тұрақты қозғалыс

     -- Біріктірілген ұстау және айналдыру функциясы жалпы өлшемді азайтады, айналу кезінде кабель/түтіктердің кедергісін жояды, тар жабдық қуыстары үшін өте қолайлы.

  2. Дәл бұрышты баптаумен стандартты 90° / 180° бұрылыс

     -- Реттелетін ±10° айналу диапазоны, дайындаманы айналдыру, бағытты беру және көп бұрышты орналастыру процестеріне жарамды.

  3. 5-бағытты монтаждау + дәл орналастыру құрылымы

     -- Осьтік және бүйірлік көп-бағдарлы орнату, орналасу қалталары мен түйреуіш саңылаулары орталықтандыруды жеңілдетеді және іске қосу уақытын қысқартады.

  4. Жеңіл/орташа жүктемелер үшін жоғары жиілік және жоғары дәлдік

     -- Жақтың қайталану дәлдігі ±0,01 мм, иектің айналуы 180 см/мин дейін; 0,1~5кг болатын дайындамаларға арналған.

  5. PLC блоктауы үшін көп нүктелі сенсорды бақылау

     -- Автоматтандырылған дәйекті басқару үшін айналмалы шектік позицияларды және иектің ашық/жабық күйін бір уақытта бақылау үшін төрт магниттік қосқышқа дейін орнатуға болады.

Монтаждау әдістері және типтік өнеркәсіптік қолданбалар

  1. Монтаждау опциялары

     -- Осьтік көлденең орнату: құрастыру желілерінде дайындаманың бағытының өзгеруі

     -- Бойлық тік орнату: жоғарыдан төмен жүктеу және станоктар үшін айналым әрекеті

     -- Бүйірлік монтаждау: шектеулі станцияларда бүйірден ұстау және айналдыру

  2. Типтік қолданба сценарийлері

     -- 3C және электроника: телефон корпустарын, батарея қақпақтарын және миниатюралық дәл құрамдастарды ұстау және аудару

     -- Автокөлік құрамдас бөліктері: Ішкі пластик бөлшектерін, резеңке элементтерді және шағын құймаларды тасымалдау

     -- Қаптама және логистика: шағын жәшіктерге, паллеттерге және қапталған материалдарға арналған бағытты өзгерту

     -- Жалпы автоматтандыру: станцияны ауыстырып қосу, дайындаманың 180° айналымы және орналасу жинағы

3-қадамды жылдам таңдау нұсқаулығы

  1. Дайындама массасына байланысты саңылауларды таңдау

     -- 10 ≤ 1кг；16 = 1~2кг；20 = 2~3кг；25 = 3~5кг. Кем дегенде 30% қауіпсіздік маржасын сақтаңыз.

  2. Бұрылыс бұрышын растау

     -- 90° айналым үшін 90S таңдаңыз; 180° бұру үшін 180S таңдаңыз. Айналмалы қозғалысты дәл реттеу қажет болса, MRHQ таңдаңыз.

  3. Конфигурацияны сәйкестендіру

     -- Жабық цикл позициясын басқару: айналмалы және жақ күйін бақылау үшін M9 сериялы төрт магниттік қосқышты орнатыңыз.

     -- Шектелген орнату схемасы: Бөлінген айналмалы үстел + ұстағыш жинағының орнына MRHQ біріктірілген үлгісіне басымдық беріңіз.

Бір сөйлемнен тұратын түйіндеме

     SOLH MRHQ қалақша типті біріктірілген айналмалы ұстағыш параллель жақ қысқышты және айналмалы айналымды стандартты 90°/180° реттелетін бұрылу бұрышы, 5-бағытты орнату және көп сенсорлық үйлесімділігі бар бір ықшам блокқа біріктіреді; дайындамаларды аудару, тиеу/түсіру және шектеулі кеңістіктегі автоматтандырылған өндірістік желілерде бағытты беру үшін жеңіл және орташа жүктемені тамаша шешу.
