Бренд: SOLH by Richge Technology
SOLH HFY сериясы - SMC MHC2-ге тікелей балама, бір поршеньді және айналмалы рычаг механизмімен басқарылатын ықшам Y-тәрізді бұралмалы ұстағыш. Негізгі сипаттамалар: күшті қысу күші үшін тұтқаның моментін күшейту, үлкен бұрылыс бұрышы, тығыз орнату кеңістігі үшін жұқа корпус. Электроникада, аппараттық құралдарда, пластикалық бөліктерде және жеңіл жинақтау станцияларында кеңінен қолданылатын дөңгелек, қисық және тұрақты емес шағын құрамдас бөліктерге өте ыңғайлы.
1. Трансмиссия: жалғыз поршень сызықтық қозғалысты Y түріндегі бұрылу қозғалысына түрлендіру үшін бұрылу тетігі жинағын итереді. Тұтқаны құрылымы қуатты қысу үшін шығыс моментін күшейтеді.
2. Жұмыс режимдері
-- HFY: қос әрекетті (стандартты) – ашу және жабу үшін екі жақты ауа бақылауы
-- HFTY: Бір әрекетті Қалыпты Ашық – ауа беретін қысқыштар; серіппе қысым жоғалғаннан кейін автоматты түрде ашылады
3. Бұрылыс бұрышы: максималды ашық +30°, шектен тыс -10°, жалпы тиімді бұрылыс шамамен. 40°, бөлшектерді таңдау үшін жеткілікті саңылауды қамтамасыз етеді.
4. Құрылысы: Қатты анодталған алюминий корпусы, жоғары берік жақтары, кірістірілген магниттік сақина. Үш бекіту беті (төменгі / бүйірлік / артқы). Жылдамдықты тәуелсіз реттеу үшін біріктірілген реттелетін дроссель клапандары.
5. Орын дәлдігі: Қайталанатын орналасу дәлдігі ±0,02 мм, жеңіл жұмыс кезіндегі дәлдікпен таңдау үшін тұрақты.

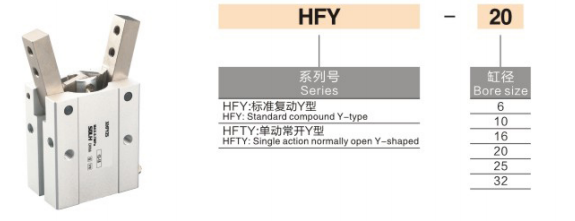

1. Үлгі мысалы: HFY20-M9BW
|
Сегмент |
Код |
Анықтама |
| HFY / HFTY |
Сериялық коды HF |
Y = Екі әрекетті Y бұралмалы ұстағыш HFTY = Бір әрекетті қалыпты ашық |
|
20 |
Саңылаудың өлшемі (мм) |
6,10,16,20,25,32 |
| -M9B |
Магниттік қосқыш |
M9B (NPN) / M9N (PNP) W=1m кабель; L=3м кабель |
| Теңшелетін жұрнақ |
Қосымша жаңарту |
-X Ұзартылған жақ -J Шаң өткізбейтін қақпақ |
2. Стандартты тапсырыс анықтамасы
HFY25-M9BW 25 тесігі, қос әрекетті, M9BW магниттік қосқышымен жабдықталған (1м кабель).
|
Параметр элементі |
Стандартты спецификация |
| Жақ конфигурациясы |
2 жақ, Y типті бұрылмалы қозғалыс |
| Жұмыс режимі |
HFY қос әрекетті; HFTY бір әрекетті № |
| Жұмыс қысымы |
HFY: 0,15~0,7МПа HFTY:0,25~0,7МПа (Оңтайлы:0,5МПа) |
| Дәлелдеу қысымы |
1,0 МПа |
| Қоршаған орта температурасы |
-20 ~ +70℃ (құбырдың ішінде мұз қатпауы) |
| Позиция дәлдігін қайталаңыз |
±0,02 мм |
| Максималды жұмыс жиілігі |
Минутына 180 цикл |
| Әуе портының жіпі |
Тесік 6: M3×0,5 Саңылау 10~32: M5×0,8 |
| Майлау |
Майсыз, жақтары ұзақ қызмет ететін маймен алдын ала толтырылған |
| Коммутаторды орнату |
CMSH / DS1-G үйлесімді екі жақты дөңгелек ойықтар |
| Орнату опциялары |
Төменгі, бүйірлік және артқы үш бетті бекіту |
|
Саңылау (мм) |
Үлгі |
Бұрылмалы бұрышты ашу/жабу |
Қысу моменті (N・см) |
Максималды жақ ұлғаюы (мм) |
Таза салмақ (г) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Маңызды ескертпе: жақтың ұзарту ұзындығы ұлғайған сайын қысу моменті азаяды. Жүктемені есептеу кезінде қауіпсіздік коэффициенті ≥1,5 сақталуы керек.
✅ HFY-ге басымдық беріңіз, егер:
-- Дайындамалар дөңгелек, доға тәрізді немесе біркелкі емес миниатюралық құрамдас бөліктер (электрондық терминалдар, шағын пластик корпустар)
-- Шектеулі орнату конверті ішінде салыстырмалы түрде үлкен ашу бұрышын (~40°) қажет етеді
-- Биіктігі/ені шектелген жабдықтың орналасуы; Y бұрылыс құрылымы параллель ұстағыштарға қарағанда көбірек орынды үнемдейді
-- Жеңіл жүк ≤5 кг, жоғары жиілікті цикл, сұранысқа ие үнемді жетек
-- Ықшам реттелетін құралдар үшін икемді үш бетті орнату қажет
|

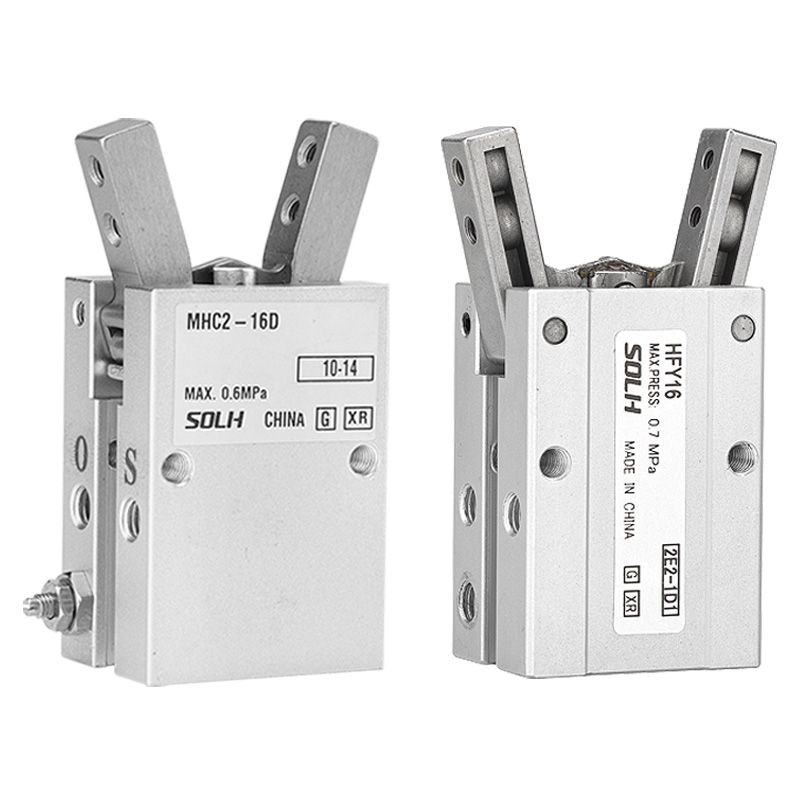

Салыстыру элементі |
HFY сериясы |
MHC2 (SMC түпнұсқасы) |
| Берілу |
Жалғыз поршеньді + айналмалы рычаг |
Камера + рокер тұтқасы |
| Әрекет нұсқалары |
Екі әрекетті / Бір әрекетті ЖОҚ |
Екі әрекетті / Бір әрекетті NC |
| Айналмалы диапазон |
+30°/-10° (Барлығы ~40°) |
+45°/-15° (Барлығы ~60°) |
| Қысу моменті |
10 ~ 350 Н・см |
15 ~ 420 Н・см |
| Тесік диапазоны |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Монтаждау беттері |
Үш жағы (төменгі/бүйірлік/артқы) |
Екі жағы (төменгі/бүйірлік) |
| Шығын деңгейі |
Құндылығы жоғары отандық балама |
Импорттың жоғары бағасы |
| Өзара алмастыру мүмкіндігі |
Ұқсас монтаж өлшемі, сәл төмен момент |
Үлкенірек ашылу бұрышы бар стандартты түпнұсқа спецификация |
1. Дайындама массасы мен жақтың кеңеюіне негізделген саңылау таңдау
-- Жеңіл жүктеме ≤1кг → ø6/10; Орташа жүктеме 1~5кг → ø16~32
2. Жұмыс режимін таңдау
-- Жалпы үздіксіз өндіріс → HFY қос әрекеті
-- Қуатты өшіргеннен кейін автоматты ашу қажет → HFTY бір рет әрекет ететін NO
3. Монтаждау схемасы
-- Әдепкі астыңғы орнатуға артықшылық беріледі; тар ені үшін бүйірлік бекіту; конвейерді тасымалдау станцияларына арналған артқы бекітпе
4. Жылдамдықты реттеу
-- Айналу жылдамдығын басқару және дайындамаға соқтығысуды болдырмау үшін орнатылған реттелетін дроссель клапандарын пайдаланыңыз
5. Позиция бойынша кері байланыс
-- Толық ашық және жабық күйді анықтау үшін қос ойықтарға CMSH / DS1-G магниттік қосқыштарын орнатыңыз
SOLH HFY Y-типті бұралмалы пневматикалық ұстағыш қос әрекетті HFY және бір әрекетті NO HFTY нұсқаларында қол жетімді, бір поршеньді иінтіректі айналдыру моментін күшейту құрылымын қабылдайды, кірістірілген дроссель клапаны және магниттік қосқыш ұясы бар үш бетті монтаж, дөңгелек және жоғары жиіліктегі жеңіл жүктеме үшін MHC2-ге үнемді балама. және пластикалық автоматтандыру жабдықтары.
