SOLH CY3 магнитті муфталы штоксыз цилиндр - бұл SMC аналогтарымен толық өлшемді алмасу мүмкіндігі бар CY1 сериясының жаңартылған нұсқасы. Ол нөлдік ауаның ағып кетуіне және ластанбай жұмыс істеуіне қол жеткізу үшін толығымен жабық бөшкенің ішіндегі ішкі поршень мен сыртқы сырғымалы арба арасындағы байланыссыз магнитті синхронды жетекті қабылдайды. Саңылаулардың өлшемдері φ6-дан φ63 мм-ге дейін, максималды инсультпен 5000 мм-ге дейін, әдеттегі байлау цилиндрлерімен салыстырғанда орнату орнын 50% қысқартады. Екі нұсқасы бар: эксцентрлік жүктемені және магниттік ажыратуды болдырмау үшін соңғы жақшалар мен сыртқы бағыттағыштарды қажет ететін CY3B негізгі түрі; Қосымша орнату орнын үнемдеу үшін тікелей жабдық негізіне бекітілген CY3R тікелей орнатылатын нұсқасы. Ұзартылған тозуға төзімді сақиналар минималды жұмыс қысымын 0,12 МПа дейін төмендетеді. Стандартты екі жақты резеңке буферлер жабдықталған және қосымша X160 жоғары жылдамдықты нұсқасы 1500 мм/с максималды жылдамдықты қолдайды. Алдын ала орнатылған слоттар позицияға кері байланыс үшін D-M9 магниттік қосқыштарын орналастырады. Стандартты майсыз жұмыс жартылай өткізгіштер, электроника, медицина және тамақ өнеркәсібіне арналған шаңсыз цехтарға сәйкес келеді. Ол дайындаманы ұзақ қашықтыққа тасымалдау, есікті қорғауды іске қосу және гигиеналық автоматтандыруда ықшам ұзын жүрістегі сызықтық қозғалыс үшін 0,5 кг-нан 40 кг-ға дейінгі жеңіл және орташа жүктемелерді өңдейді.

SOLH CY1 сериясы - классикалық үнемді магнитті муфталы штоксыз цилиндр, жаңартылған CY3 сериясының предшественнигі, түпнұсқа SMC CY1 өнімдерімен толық өлшемді түрде ауыстырылады. Ол электроника, медицина және тамақ өнеркәсібінің майсыз таза жұмыс орталарына жарамды, жанаспайтын магнитті синхронды жетекті және ауаның нөлдік ағып кетуімен толығымен жабық бөшке құрылымын қабылдайды. Саңылаулардың өлшемдері φ6-дан 63 мм-ге дейін, стандартты инсульт 1000 мм-ге дейін және максималды ұзартылған инсульт 1500 мм-ге дейін, тамаша шығындармен ерекшеленеді. Бес құрылымдық нұсқасы бар: сыртқы бағыттауыштарды және соңғы жақшаларды қажет ететін CY1B негізгі түрі; Қосымша бағыттағыштарсыз жеңіл жүктерге арналған кіріктірілген сырғымалы мойынтіректері бар CY1S; Тегіс жоғары жиілікті кері айналу үшін CY1L шарикті мойынтірек түрі; ±0,02 мм қайталанатын позициялау дәлдігіне қол жеткізетін CY1H жоғары дәлдіктегі моделі; Тар тік орнату кеңістігі үшін жалпы биіктігі 29% төмендетілген төмен профильді CY1F түрі. Ең төменгі бастапқы қысым 0,18МПа стандартты екі жақты резеңке буфермен және қосымша сыртқы гидравликалық буфермен жабдықталған, позиция сигналы кері байланысы үшін D-M9 және D-A9 магниттік қосқыштарымен үйлесімді. Оның құны CY3 сериясынан төмен және 0,5 кг-нан 40 кг-ға дейінгі жеңіл және орташа жүктемелер кезінде таза бөлмеде материалдарды тасымалдауды, есікті қорғауды жүргізуді және дайындамаларды орташа ұзақ қашықтыққа тасымалдауды қоса алғанда, бюджеті шектеулі кәдімгі автоматтандыру үшін үнемді таңдау ретінде қызмет етеді.

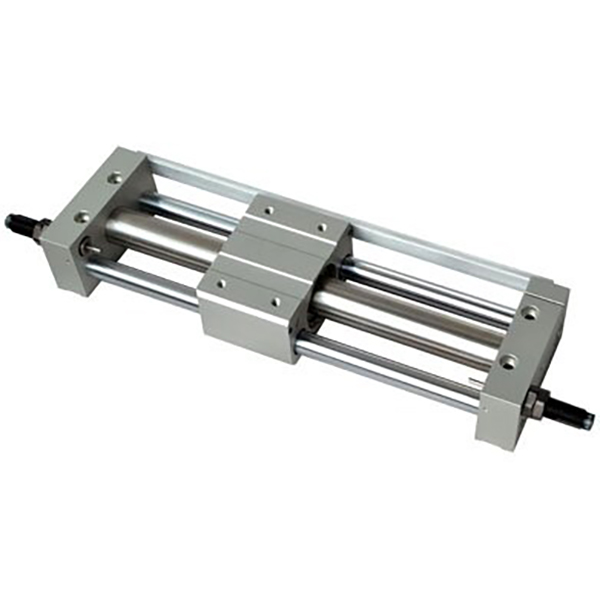

SOLH RM сериялы магнитті муфталы өзексіз цилиндр Airtac аналогтарымен ауыстырылатын етіп жасалған. Ол электроника, медицина және тамақ өнеркәсібінің майсыз таза орталарына жарамды, нөлдік ағып кету және шаңсыз жұмыс үшін контактісіз магниттік синхронды жетекті және толығымен жабық бөшке құрылымын қабылдайды. Саңылаулардың өлшемдері φ10-дан φ40 мм-ге дейін, максималды 2000 мм инсультпен, -20℃~70℃ кең өнеркәсіптік температура диапазонында жұмыс істейді және 0,15 МПа ең аз іске қосу қысымымен ерекшеленеді. Төрт құрылымдық нұсқа бар: сыртқы рельстерді және ең төменгі құны бар шеткі кронштейндерді қажет ететін кірістірілген бағыттағыштары жоқ RMS негізгі түрі; Оңай орнату үшін қосымша бағыттағыштарсыз қарапайым бүйірлік жүктемелерге қарсы тұру үшін қос бағыттаушы өзектермен және жылжымалы мойынтіректермен біріктірілген RMT стандартты түрі; ±0,1 мм қайталанатын позициялау дәлдігіне қол жеткізетін ұзартылған жоғары дәлдіктегі бағыттаушы өзектері бар RMTL дәлдік нұсқасы; RMH ауыр салмақты күшейтілген сырғанақ түрі, тәуелсіз жүкті көтеруге арналған күшті ауытқуға қарсы сыйымдылығы бар. Стандартты екі жақты резеңке буферлер 500 мм/с дейін тұрақты қозғалыс үшін қосымша реттелетін буферлермен және сыртқы гидравликалық буфермен жабдықталған. Қосымша магниттік қосқыш жинақтары позиция сигналына кері байланыс үшін D-M9 сенсорларына сәйкес келеді. Кірістірілген бағыттаушы құрылымдар сыртқы сызықтық бағыттағыштарды сатып алу және құрастыру бойынша қосымша шығындарды азайтады. Ол SMC CY1 және CY3 серияларымен салыстырғанда өте жоғары шығындар өнімділігін қамтамасыз етеді, олар ұзақ қашықтыққа материалдарды тасымалдауда, есікті қорғауды іске қосуда және орташа бюджеттік автоматтандырылған өндіріс желілерінде әдеттегі галстук цилиндрлерді кеңістікті үнемдейтін қайта жабдықтауда кеңінен қолданылады.

SOLH MGJ ультра ықшам шағын бағыттаушы цилиндрі тек миниатюралық автоматтандыру үшін әзірленген SMC стандартты өнімдерімен толығымен ауыстырылады. Ол тек 5 мм-ден 20 мм-ге дейінгі өте қысқа штрихтары бар φ6 мм және φ10 мм екі кішкентай саңылауларды қамтамасыз етеді. Кірістірілген қос бағыттаушы шыбықтар мен біріктірілген бағыттаушы жақтау ±0,1° шегінде ультра дәл айналуға қарсы өнімділікті қамтамасыз етеді, микро компоненттерді қысу және құрастыру кезінде бұрыштық ығысуды болдырмайды. Өте жеңіл құрылымның салмағы MGJ6-5 үлгісі үшін небәрі 27,3 г. Қос монтаждау беттері (төменгі және артқы жағы) және бір жақты орталықтандырылған құбырлар мен сымдар тығыз көп цилиндрлі орналасу үшін ұқыпты орналасуды жеңілдетеді. Қос ұшты резеңке буферлері бар майсыз техникалық қызмет көрсетпейтін құрылымды қабылдай отырып, ол -10℃ ~ 60 ℃ ішінде тұрақты жоғары жиілікті кері қозғалысты қолдайды. Электрондық компоненттерді дәлдікпен қысу, ПХД позициясын анықтау, медициналық құрылғылардың шағын клапандарын іске қосу, сынама алу инені көтеру, жартылай өткізгіш таза шеберханаларда микро ауыстыруды реттеу және оптикалық линзаларды дәл баптауда кеңінен қолданылады. Стандартты MGP ықшам цилиндрлерімен салыстырғанда, ол күрт төмендетілген жалпы өлшеммен ерекшеленеді, микро күштерді, шектеулі орнату кеңістігін және миниатюралық автоматтандырудың жоғары дәлдіктегі айналуға қарсы позициялау талаптарын өте жақсы қанағаттандырады.

SOLH MGP сериялы жұқа ықшам бағыттаушы өзек цилиндрі түпнұсқа SMC өнімдерімен өлшемді түрде ауыстырылады. Ол цилиндрлік бөшкенің, қос бағыттаушы шыбықтың және кіріктірілген бұралуға төзімділігі бар дәл мойынтіректердің біріктірілген құрылымын және сыртқы бағыттаушы керек-жарақтарсыз қуатты бүйірлік жүк сыйымдылығын қабылдайды. Оның жалпақ жіңішке құрылымы кәдімгі цилиндрлермен салыстырғанда салмақты 17% ~ 24% қысқартады, престеу, орналастыру, көтеру және дайындаманы тасымалдау сияқты ықшам автоматтандыру операциялары үшін өте қолайлы. Мойынтіректері бойынша жіктелген үш қосалқы түрі әртүрлі жұмыс жағдайларын қамтиды: металл сырғымалы төлкелері бар MGPM ауыр бүйірлік жүктемелер мен шаңды төмен жылдамдықтағы циклдік жұмыс үшін тамаша тозуға төзімділігі мен шаң өткізбейтін өнімділігімен ерекшеленеді; MGPL шарикті втулкалар ультра төмен үйкеліс пен жоғары жылдамдықты жиі кері айналу үшін тегіс қозғалысты қамтамасыз етеді; MGPA нөлдік клиренсі жоғары дәлдіктегі шарикті мойынтіректері дәл орнату және калибрлеу үшін ±0,01 мм-ге дейін айналуға қарсы дәлдікке жетеді. Саңылаулардың өлшемдері φ12-ден 100 мм-ге дейін, стандартты соққылары 5~300 мм. Стандартты екі жақты резеңке буферлер жабдықталған, ал AZ ауа жастықшасы буферлері жоғары жылдамдықтағы ауыр жүк қозғалысы кезінде қатты соққыны сіңіру үшін 20 мм-ден жоғары тесіктер үшін қосымша болып табылады. Кірістірілген ұяшықтар сымдарды ретке келтіру үшін қосымша кронштейндерсіз D-M9, A93 магниттік қосқыштарын тікелей орнатуды қолдайды. Жұмыс қысымы -10℃~60℃ қоршаған орта температурасы кезінде 0,1 МПа минималды іске қосу қысымымен 0,12 МПа мен 1,0 МПа аралығында болады. Электрондық ПХД орналастыру және престеу, тексеру айлабұйымдарын көтеру, орауыш беру және қысқышты шектеуді жалпы автоматтандыруда кеңінен қолданылады, ол өте әмбебап біріктірілген басқарылатын пневматикалық жетек ретінде әрекет етеді.

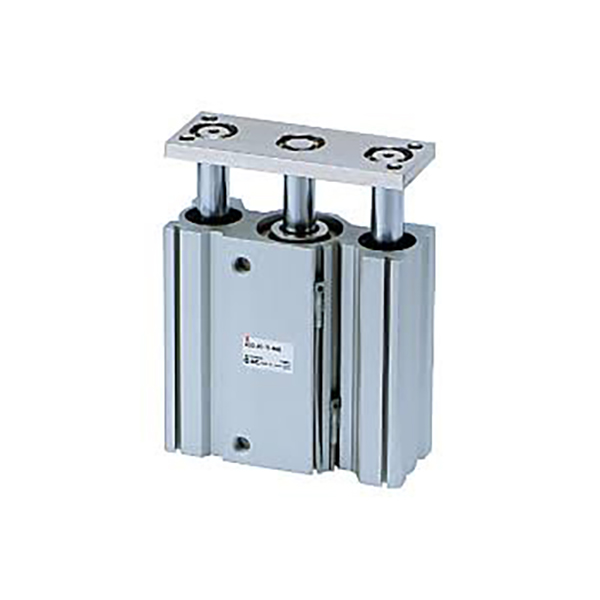

SOLH MGQ сериялы ультра жұқа біріктірілген бағыттаушы өзек цилиндрі түпнұсқа SMC сипаттамаларымен толығымен ауыстырылады. Цилиндр бөшкелері мен бағыттаушы штангалардың біріктірілген құрылымы орнату орнын айтарлықтай үнемдеу үшін әдеттегі басқарылатын цилиндрлермен салыстырғанда жалпы қалыңдығын 50% қысқартады. Ол екі конфигурацияда ұсынылатын φ12~100 мм саңылау өлшемдерін және стандартты жүрістерді қамтиды: MGQM көміртекті қорытпалы сырғымалы мойынтіректері және MGQL жоғары дәлдіктегі шарикті мойынтіректері. Симметриялық қос бағыттаушы өзек құрылымы бүйірлік жүктемеге, ауытқуға және бұралуға тамаша қарсылық береді. MGQL шарикті мойынтірек нұсқасы ±0,04°~±0,08° айналуға қарсы дәлдікке қол жеткізеді, ал MGQM сырғымалы мойынтіректер түрі тозуға тамаша төзімділікпен, шаң өткізбейтін өнімділікпен және ауыр шаңды жағдайлар үшін қымбатшылықпен ерекшеленеді. Стандартты конфигурацияларға кірістірілген магниттік сақиналар, екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс кіреді. Қосымша XB6 жоғары температура нұсқасы 150℃ дейін тұрақты жұмыс істейді. Цилиндр корпусында бірнеше бекіту саңылаулары сақталған; ≥32 мм саңылаулар үшін магниттік қосқыштарды төрт жағынан орнатуға болады, ал фланецтер/табан кронштейндері көп бұрышты құрастыруды қолдайды. Ең аз жұмыс қысымы 0,1 МПа, ол конвейер желісінің тығынын орналастыру және көтеру, 3C электроникада ПХД шығару және қысу, орау машиналары үшін қақпаны іске қосу және айлабұйымдарды бекіту үшін кеңінен қолданылады. Ол механикалық дизайнды жеңілдету үшін бөлек цилиндрді және сыртқы бағыттаушы жинақтарды ауыстырады. Стандартты MGP және ауыр жүкті MGG серияларымен салыстырғанда, MGQ ең жұқа профильмен және шектеулі орнату кеңістігінде жоғары дәлдікпен жұмыс істеу үшін оңтайлы өнімділікке ие.

SOLH MGG сериялы ауыр жүкті ұзақ инсультті бағыттаушы өзек цилиндрі баламалы SMC ауыр цилиндрлерімен өлшемді түрде ауыстырылады. Дөңгелек бөшкеден және сыртқы реттелген екі үлкен аралықты бағыттаушы шыбықтармен жасалған, ол жоғары құрылымдық қаттылықты қамтамасыз етеді. Оның бүйірлік жүк көтергіштігі кәдімгі басқарылатын цилиндрлерге қарағанда үш есе көп, бұл ұзақ соққылар кезінде поршеньдік штанганың салбырауын және эксцентрлік ауыр жүктемелер кезінде құрылымның ауытқуын болдырмайды. Саңылаулардың өлшемдері екі нұсқасымен φ20 мм-ден 100 мм-ге дейін ауытқиды: MGGM көміртекті қорытпасы сырғымалы мойынтіректері және MGGL жоғары дәлдіктегі шарикті мойынтіректері. Максималды стандартты инсульт 1300 мм-ге жетеді, бұл MGP және MGQ серияларының инсульт шегінен айтарлықтай асып түседі. Екі жақты кіріктірілген гидравликалық буферлер шуды тиімді төмендететін және жабдықты қорғайтын ұзақ қашықтыққа жоғары жылдамдықты жұмыс кезінде пайда болатын үлкен соққы энергиясын сіңіру үшін стандартты түрде келеді. MGGM сырғымалы мойынтіректері ауыр шаңды орталар мен конвейер желісінің қарқынды тоқтауы үшін тамаша тозуға және соққыға төзімділікке ие; MGGL шарикті мойынтіректері ±0,02°-қа дейін жоғары айналуға қарсы дәлдікпен ультра төмен үйкеліс пен тегіс қозғалысты жүзеге асырады, бұл жоғары дәлдіктегі ұзақ инсультті орналастыру және жоғары жылдамдықты циклдік қозғалыс үшін өте қолайлы. Бөлінген модульдік дизайн төмен бағамен техникалық қызмет көрсету үшін цилиндр бөшкесін және бағыттаушы жинағын бөлек бөлшектеуге және ауыстыруға мүмкіндік береді. Қолжетімді монтаждау формаларына негізгі бетті бекіту және алдыңғы фланецті орнату; Қосымша қосымшалар J-типті инсультті реттеуді (0~50 мм реттеу диапазоны) және -10℃ мен 150℃ арасында тұрақты жұмыс істейтін XB6 жоғары температура нұсқасын қамтиды. Кіріктірілген магниттік сақиналар стандартты болып табылады, икемді магниттік қосқышты орнатуға арналған көп бағытты ойықтары бар. Жұмыс қысымы 0,1~1,0 МПа, максималды жұмыс жылдамдығы 1000 мм/с дейін. Тік көтеру платформаларына, ауыр паллеттерді ұзақ қашықтыққа тасымалдауға, ауыр жүкті тығынды орналастыруға және үлкен айлабұйымдарды шығаруға кеңінен қолданылады, ол механикалық дизайнды жеңілдету үшін қарапайым цилиндрлердің біріктірілген шешімін және жеке ауыр бағыттаушы тіректерді ауыстырады, ауыр жүкті, ұзақ жүруді және жоғары әсер етуді автоматты қолдану үшін таңдаулы пневматикалық жетек ретінде қызмет етеді.

SOLH MGF төмен профильді бағыттаушы үстел цилиндрі сәйкес SMC аналогтарымен толығымен ауыстырылады. Біріктірілген үлкен диаметрлі концентрлі бағыттаушы гильзамен жасалған, ол дәстүрлі қос бағыттаушы өзек цилиндрлерінің бағытты шектеуін бұзады және эксцентрлік жүктемелерге қарсы біркелкі 360° ауытқуға қарсы өнімділікті қамтамасыз етеді. Оның жалпы орнату биіктігі ультра тегіс ықшам орналасу үшін MGQ сериясымен салыстырғанда 15% ~ 20% төмендейді. Қолжетімді саңылау өлшемдері: φ40, φ63, φ100 мм стандартты қысқа жүрістері 30 мм-ден 100 мм-ге дейін, қысқа инсульттағы ауыр жұмыс үшін оңтайландырылған. Кірістірілген айналуға қарсы түйреуіштер φ100 моделі үшін 409 Н·м-ге дейінгі өте жоғары рұқсат етілген моментті қамтамасыз етеді, барлық бағыттағы эксцентрлік күште кептеліссіз немесе орын ауыстырусыз тұрақты, ±0,05° айналуға қарсы ең жоғары дәлдікпен. Екі бағытты үстіңгі және астыңғы орнатуға қолдау көрсетіледі; Корпустың үш жағындағы T-слоттары төрт жағынан магниттік қосқышты орнатуға мүмкіндік береді. Стандартты екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс істеу жабдықталған. 10 префиксті шаңы аз таза нұсқасы жартылай өткізгіштердің, 3С электроникасының және медициналық шеберханалардың қатаң талаптарына жауап береді. Кәдімгі құрылымдарға қарағанда шамамен 15%-ға жеңіл, ол дайындамаларды домкраттау, айлабұйымдарды шығару, станцияны индекстеу үшін айналдыру және қысқа қашықтыққа ауыр жүкті итеру үшін кеңінен қолданылады, бұл шектеулі орнату кеңістігінде жан-жақты ауытқуға қарсы және жоғары момент сыйымдылығын қажет ететін тамаша ықшам пневматикалық жетек.

SOLH TC сериясының үш осьті бағыттаушы цилиндрі SMC MGP сериясын тікелей ауыстыру болып табылады. Ол екі бағыттаушы өзектерден және өте жоғары қаттылыққа ие орталық поршеньді штангадан тұратын біріктірілген үш осьті құрылымды қабылдайды. Оның бұралуға төзімділігі мен бүйірлік жүк көтергіштігі кәдімгі қос бағыттаушы өзек цилиндрлерінен екі есе артық, бұл ауытқу мен позициялық ауытқуды тиімді болдырмайды. Қолжетімді саңылау өлшемдері екі негізгі нұсқасы бар φ6 мм-ден 100 мм-ге дейін ауытқиды: TCL дәлме-дәл шарикті подшипник түрі жоғары жиілікті көтеру және дәл позициялау үшін өте төмен үйкеліс пен тегіс қозғалысты қамтамасыз етеді; TCM жез қорытпасы сырғымалы мойынтірек түрі ауыр жүктерге, шаңды орталарға және конвейер желісін тоқтату операцияларына арналған жоғары тозуға төзімділік пен соққыға төзімділікке ие. Стандартты соққылар 5 мм-ден 500 мм-ге дейін қамтиды. Қосымша конфигурацияларға J-типті инсультты реттеу (макс. 50 мм реттелетін диапазон) және -20℃ пен 120℃ аралығында тұрақты жұмыс істейтін -T жоғары температура нұсқасы кіреді. Стандартты конфигурацияларға кірістірілген магниттік сақиналар, екі жақты резеңке буферлер және майсыз техникалық қызмет көрсетусіз жұмыс кіреді. Көп бағытты орнату тесіктері мен магниттік қосқыштарға арналған төрт жақты слоттар біріктірілген, ал үстіңгі және бүйіріндегі қос ауа порттары құбырлардың икемді орналасуын қамтамасыз етеді. Фланец пен табан кронштейнінің керек-жарақтары әмбебап орнату бағдарларын қолдайды. Жұмыс қысымы 0,1 МПа-дан 1,0 МПа-ға дейін ауытқиды және эталондық позициялау тесіктері сенімді қайталау дәлдігін қамтамасыз етеді. Конвейер тығынын көтеруде, 3C электроникада ПХД өңдеуде және сығымдауда, орау қақпасының іске қосылуында, айлабұйымдарды шығаруда және эксцентрлік жүктемені басқаруда кеңінен қолданылатын бұл біріктірілген жетек жеке сыртқы бағыттаушы жинақтардың қажеттілігін болдырмайды, шағын дәлдіктегі станциялар мен жалпы орташа ауырлықтағы автоматтар үшін тамаша баға өнімділігімен механикалық дизайнды жеңілдетеді.
