Пневматикалық компоненттер сериясы

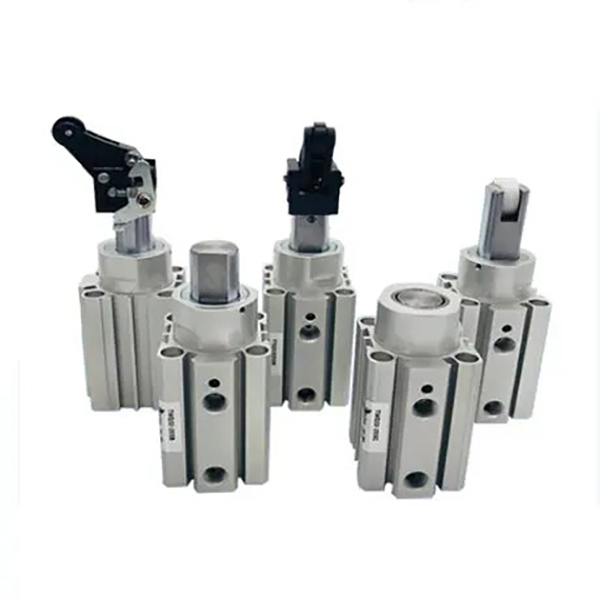

SOLH TWQ ықшам бекітілген биіктіктегі тығын цилиндрлері 10–150 кг жеңіл және орташа жүкті конвейер паллеттері үшін үнемді шектеу шешімдерін ұсынады. Төрт ауыспалы шыбықтың ұшы жалпақ өзек, дөңгелек өзек, ролик тетігі және реттелетін гидравликалық буфер рычагының стильдерін жабады; роликті және буферлік нұсқалары дайындаманың кері көтерілуін болдырмау үшін қосымша механикалық өздігінен құлыптауды қолдайды. Бекітілген биіктіктегі фланецті орнату биіктік калибрлеуін өткізбейді және магниттік сенсорларға арналған төрт жақты слоттары бар өрісті орнатуды жылдамдатады. Майсыз тозуға төзімді конструкция электроникаға, қаптамаға және тұрмыстық техниканы құрастыру желілеріне сәйкес келеді. Біздің тұрақты сериялық өндірісіміз жоғары циклді аз техникалық қызмет көрсетуді қажет ететін автоматтандырылған блоктау және станцияны орналастыру үшін өте қолайлы жеткілікті спот қорына кепілдік береді.

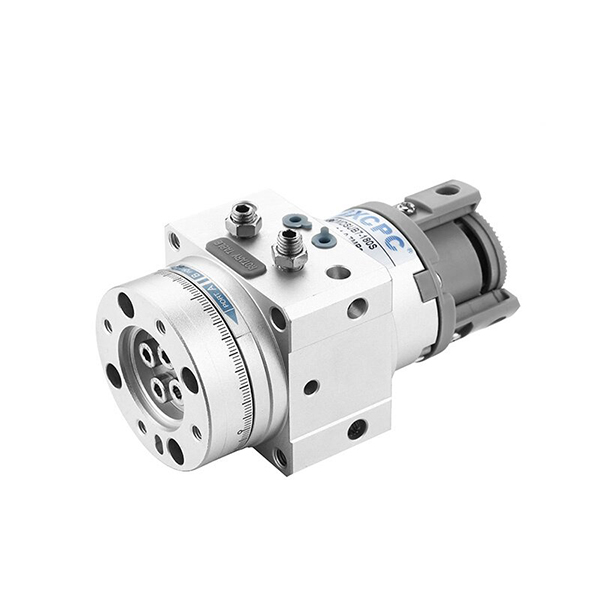

SOLH MSUB кіріктірілген қалақшалы айналмалы цилиндрлер салмағы 10 кг-ға дейінгі жүктерді жеңілдететін автоматтандыру үшін төмен кері айналу дәлдігімен айналмалы қозғалысты қамтамасыз етеді. Беріліс саңылауын болдырмайтын барлығы бір-бірдегі айналмалы үстел құрылымы бар, ол ±5° дәл бұрышты реттеу арқылы қосымша 90°/180° айналуды қолдайды; жаңартылған MSUA нұсқасы 0,03 мм шегінде тербеліс дәлдігіне жетеді. Оның оңтайландырылған бір жолақты құрылымы ықшам ізі бар кәдімгі CRB1 үлгілеріне қарағанда 2-3 есе жоғары жүк сыйымдылығына ие. Көп бағытты фланецті бекіту орнату орнын үнемдейді, ал майсыз тығыздау ұзақ циклдің таза жұмысын қамтамасыз етеді. Біз тұрақты сериялық өндірісті және дәл құрастыру желілерінде роботтық қосылыстарды айналдыру, дайындамаларды электронды индекстеу, бөлшектерді айналдыру және шағын орналастыру платформалары үшін кеңінен қолданылатын жеткілікті нүктелік инвентаризацияны қолдаймыз.

SOLH CRBU2 ультра жұқа бос қалақшалы айналмалы жетек 10/15/20/30/40 саңылау өлшемдерінде қол жетімді SMC балама үлгілерімен толығымен ауыстырылады. Кіріктірілген цилиндрлік корпус кронштейнсіз көп бағытты бекітуге мүмкіндік береді, CRB2 сериясынан 12% жеңіл, жинақы біріктірілген машиналар ішінде жасырын орнатуға өте ыңғайлы. Тікелей қалақшалы жетегі ±0,01° ультра жоғары бұрыштық қайталану мүмкіндігімен берілістің артта қалуын болдырмайды. Екі қалақша нұсқасы: максимум 270° бұрылу үшін S жалғыз қалақшасы, 90°/100° шектелген айналу моментін беретін D қос қалақшасы. Қос құбырлардың орналасулары ұсынылады: стандартты бүйірлік порттар және жұрнақ-E орталық осьтік порттары. Қосымша суффикс-W бұрышын реттегіш 0-ден 240°-қа дейін шексіз реттелетін инсультті жүзеге асырады және кірістірілген магниттік сақиналар PLC шектеуі кері байланысы үшін M9BW қамыс қосқыштарын қолдайды. Төмен үйкелісті композиттік тығыздау 5 миллионнан астам қызмет циклімен майсыз жұмысты қамтамасыз етеді. Жеңіл жүктемедегі жоғары жиілікті дәлдіктегі айналу тапсырмаларына кеңінен қолданылады, соның ішінде 3C миниатюралық айлабұйым айналымы, көру камерасының орналасуы, бұрандаларды қатайту механизмдері және шағын бұрышты орауыш ауыстыру. Негізге орнатылған CRB2 айналмалы цилиндрлерімен салыстырғанда, CRBU2 орнату кронштейндерін қажет етпейді және кеңістіктің тиімділігін арттырады, роботтың соңғы эффекторлары мен тар ішкі жабдық орналасулары үшін өте қолайлы.

SOLH CRB1 / CRB2 қалақшалы түрдегі айналмалы жетектер балама SMC айналмалы цилиндрлерімен толығымен ауыстырылады. Тікелей қалақшалы жетек төмен айналу инерциясын және өте жылдам жауап беруді қамтамасыз ете отырып, тісті берілістің артта қалуын болдырмайды. CRB2 – саңылау өлшемдері 10~40 мм болатын ықшам жеңіл жұмыс ауқымы; жалғыз қалақша 270°-қа дейін бұрылуға қолдау көрсетеді, ал қос қалақ айналуды 90°/100°-ке дейін шектейді, бұл шектеулі кеңістіктегі 3C және орау жабдығында жоғары жылдамдықты шағын аудару үшін өте қолайлы. CRB1 ауыр жүкті сериясы толық мойынтірек тірегі және керемет соққыға төзімділігі бар 50~100 мм саңылауларды жабады, ауыр арматура және дайындаманың үлкен индекстеу айналымы үшін 24 Н·м дейінгі максималды айналдыру моментін қамтамасыз етеді. Жалғыз қалақ кең айналу диапазонын ұсынады, ал қос қалақ бірдей саңылау өлшемінде айналу моментін екі есе арттырады. Кіріктірілген резеңке бампер стандартты болып келеді; бұрыш реттегішінің Z жұрнағы және қуыс білік қосымша болып табылады және CDRB нұсқалары D-M9B / D-A93 қамыс қосқыштарымен үйлесімді тұрақты магниттерді біріктіреді. MSQ тірек-пиньонды айналмалы үстелдермен салыстырғанда, қалақ тәрізді цилиндрлер жіңішке корпуспен және нөлдік кері соққымен жылдамырақ айналумен ерекшеленеді, бірақ радиалды және осьтік жүктеме сыйымдылығы әлсіз, бұл оларды үлкен бұрылу бұрыштарын қажет ететін жоғары жылдамдықты жеңіл жүктемелі айналмалы тапсырмалар үшін ең жақсы таңдау етеді.

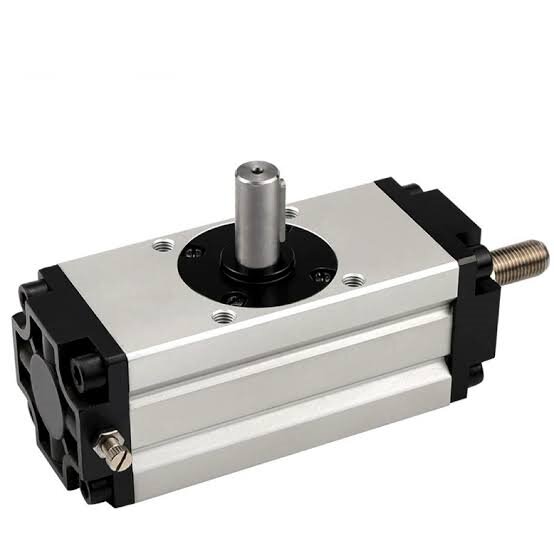

SOLH CRA1 тартпалы және пиньонды айналмалы цилиндрлер 10–50 кг орташа және ауыр салмақты автоматтандыруға арналған жоғары бұралмалы пневматикалық жетектер болып табылады. Қос поршеньді тірек-пиньонды беріліс φ30 моделі нөлдік кері соққымен және 0,5МПа кезінде φ100 тесігінен максималды 108Н·м айналу моменті ≤1° шегіне жетеді. Қосымша реттелетін соңғы ауа жастықтары жиі айналу кезінде инерциялық әсерді азайтады, ал бірнеше орнату түрлері мен білік конфигурациялары икемді механикалық қосылымды қолдайды. Майсыз конструкция аз жөндеуді қажет етпейтін үздіксіз жұмысты қамтамасыз етеді. Біздің зауыт ауыр дайындамаларды бұру, өнеркәсіптік клапандарды іске қосу, ауыр арматураны индекстеу және автоматтандырылған құрастыру және құбырды басқару жүйелерінде роботты буындарды айналдыру үшін кеңінен қолданылатын, кең инвентарлық қоры бар тұрақты сериялық өндірісті жүзеге асырады.

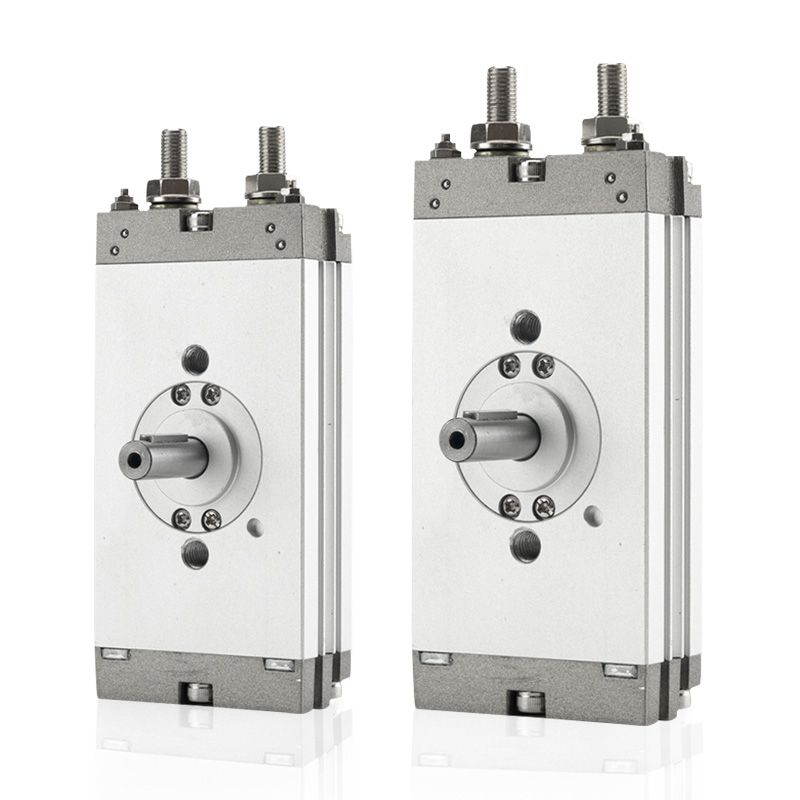

SOLH CRQ2 ультра жұқа тартпа және пиньондық айналмалы цилиндрлер кеңістікте шектеулі жеңіл және орташа жүктемелі автоматтандыруға өте қолайлы, нөлдік кері соққысыз дәл айналуға қол жеткізу үшін қос тартпалы тор құрылымын қабылдайды. Қосымша монтаждау кронштейндері жоқ ультра төмен профильді жалпақ біріктірілген фланецті конструкциясы бар, ол ±5° ұсақ бұрышты калибрлеуімен 90°, 180° және қосымша 360° толық шеңберлі айналуды қолдайды. Саңылаулардың өлшемдері φ10-дан φ40-қа дейін; Жиі велосипедпен жүру кезінде инерциялық әсерді азайту үшін реттелетін ауа жастықтары бар үлкенірек сипаттамалар бар. CDRQ2 магниттік нұсқасы PLC позиция сигналының байланысы үшін магниттік қосқышты орнатуды қолдайды. Майсыз өздігінен майланатын дизайн техникалық қызмет көрсету жүктемесін айтарлықтай азайтады. Тұрақты сериялық өндіріс пен жеткілікті қормен қамтамасыз етілген бұл ықшам бұрылмалы жетектер 3C электроникасының ПХД аударғыштарында, орау машиналарында, медициналық автоматтандыруда және дәл миниатюралық индекстеу станцияларында кеңінен қолданылады.

SOLH AF800 / AF900 үлкен ұңғылы жоғары ағынды магистральдық ауа сүзгісі G1¼/G1½/G2 порттарымен жабдықталған және максималды номиналды ағыны 20000 л/мин дейін жабдықталған, ауа компрессорының магистральдық құбырларына, толық желілік орталықтандырылған ауамен жабдықтау және жоғары ағынды аралдық жүйелерге арналған эквивалентті SMC үлгілерімен толығымен ауыстырылады. Кіріктірілген орталықтан тепкіш алдын ала бөлу құрылымы 95%-дан астам конденсацияланған суды, тотты және ірі бөлшектерді алдын ала жояды; көп қабатты талшықты сүзгі картридждері жалпы пайдалану үшін стандартты 5 мкм 2 мкм мен 100 мкм дейінгі қосымша дәлдікті ұсынады. 45 см³ су ыдысы үш дренаж режимін қолдайды: қолмен төгу, AD47 NC қалқымалы автоматты төгу және AD48-6 NO қалқымалы автоматты төгу. Тостағанның үш түрі бар: стандартты соққыға төзімді мөлдір компьютер тостаған, ауыр салмақты металл тостаған және сұйықтық деңгейін көрсететін терезесі бар жарылыстан қорғалған металл тостаған, ал металл нұсқалары бояу үшін, литий батареясының жарылысынан және майлы станоктың қатал орталарында ұсынылады. Тікелей жүгіргіші бар қатты анодталған алюминий корпусы төмен қысымды төмендетеді. Үлкен CNC кластерлеріне, литий жабын шеберханаларына, авто бояу желілеріне және химиялық жарылысқа қарсы қондырғыларға арналған ауа компрессорларының алдыңғы жағында кеңінен орнатылған, төменгі ағындағы электромагниттік клапандарды, цилиндрлер мен вакуумдық жүйенің ақауларын төмендететін толық AC800/900 ауаға қызмет көрсету қондырғыларын құру үшін AR реттегіштерімен және AL майлағыштарымен үйлеседі.

SOLH AFF негізгі желілік дөрекі сүзгісі мен AM май тұманды сепараторын сериялық каскадтауға болады және ISO8573-1 сығылған ауа тазалығы стандарттарына сәйкес келетін SMC ауаны тазарту компоненттерімен толығымен ауыстырылады. 1 мкм AFF бастапқы сүзгісі 99% конденсацияланған су тамшыларын, шаң мен тот бөлшектерін жояды; 0,1 мкм AM майда май тұманының сепараторы майсыз таза ауаны беру үшін қалдық май мөлшерін 1 мг/м³-ден төмен шектейді. Толық ағын тізбегі 1/4"~2" порт ағындарымен 300-ден 14500 л/мин дейін ауытқиды. Әрбір құрылғы кіріктірілген визуалды бітелу индикаторымен және жеңіл тот баспайтын болаттан жасалған су ыдысымен келеді, ал суффикс-D әдетте ашық қалқымалы автоматты төгу қосымша болып табылады. Қысымның төмендеуі әдеттегі сүзгілерге қарағанда 20% жоғары ағын сыйымдылығымен 5 кПа астында бақыланады. Модульдік каскадты қосылым CNC машиналарына, азық-түлік және фармацевтикалық желілерге, 3C бояу шеберханаларына және жартылай өткізгіш майсыз процестерге арналған ауа компрессорларынан кейін көп сатылы су мен майды кетіруге арналған кейінгі өңдеу жабдығы ретінде қызмет ететін AMD ультра жұқа белсендірілген көмір сүзгілерімен біріктіру үшін қолдау көрсетеді. Таңдау кезінде ағынның 1,2~1,5 еселік маржасы ұсынылады, ал конденсаттың жоғары шығуы бар 24 сағаттық бақылаусыз өндіріс үшін автоматты төгу нұсқаларына артықшылық беріледі.

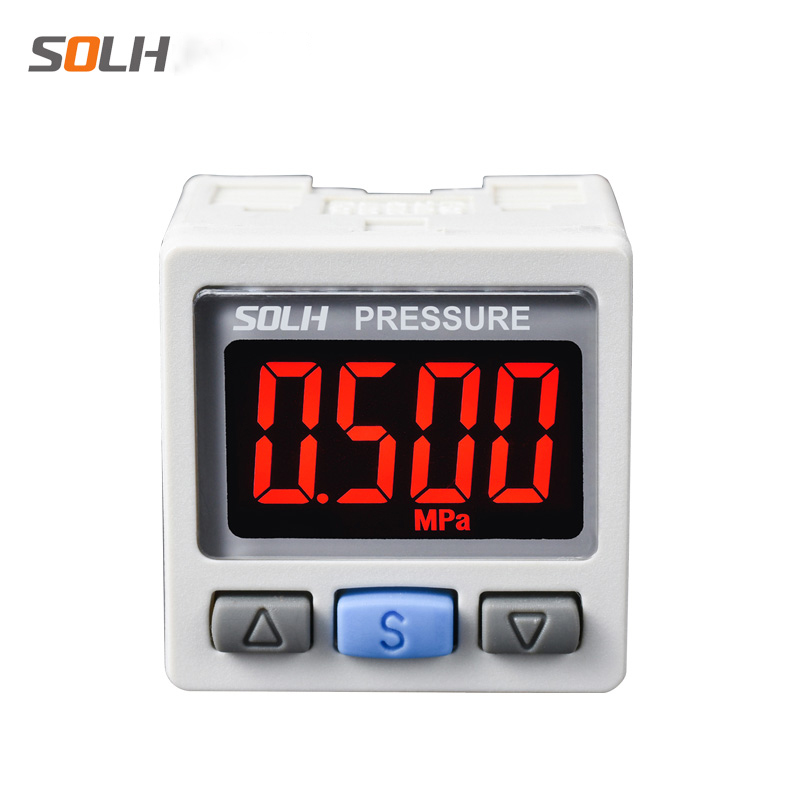

SOLH ZSE30A / ZSE30AF / ISE30A жоғары дәлдіктегі сандық қысым қосқыштары сәйкес SMC үлгілерімен толығымен ауыстырылады, 4 санды екі түсті қызыл/жасыл СКД ±0,2% FS өлшеу дәлдігі ультра жоғары. Жасыл артқы жарық қысым алдын ала орнатылған қауіпсіз диапазонда тұрғанда қосылады, қызыл шам артық қысым/төмен қысым дабылы үшін іске қосылады; көрсету логикасын қажетінше өзгертуге болады. Үш өлшеу диапазоны толық қолданбалы талаптарды қамтиды: бір вакуум 0~-101кПа үшін ZSE30A, ZSE30AF әмбебап қосылыс қысымы -100~+100кПа, ISE30A стандартты оң қысымы -0,1~1,0МПа негізгі 0,4~0,7МПа зауыттық ауамен жабдықтау үшін. Әрбір құрылғы 2 арналы тәуелсіз NPN/PNP ашық коллекторлық қосқыш шығыстарымен келеді, қосымша 1~5V аналогтық кернеу немесе 4~20мА аналогтық ток сигналдары үздіксіз жабық циклдегі PLC қысым деректерін алу үшін. Эксклюзивті бір нұқу арқылы параметрді көшіру функциясы параметрлерді бір негізгі блоктан 10 бағынышты бірлікке дейін тасымалдап, пакетті іске қосу қателерін күрт азайтады. M5/Rc1/8 портымен және IP40 шаң өткізбейтін рейтингімен жабдықталған, кең ауқымды DC12~24V арқылы қуат алады. Цилиндрді қысу қысымын бақылау, вакуумдық патронның адсорбция ақауы туралы дабыл және барлық автоматтандырылған пневматикалық тізбектердегі қысымды нақты уақыт режимінде бақылау үшін кеңінен қолданылады, дәлдік, қашықтан көріну және сигнал кеңеюі бойынша дәстүрлі механикалық қысым қосқыштарынан асып түседі.
