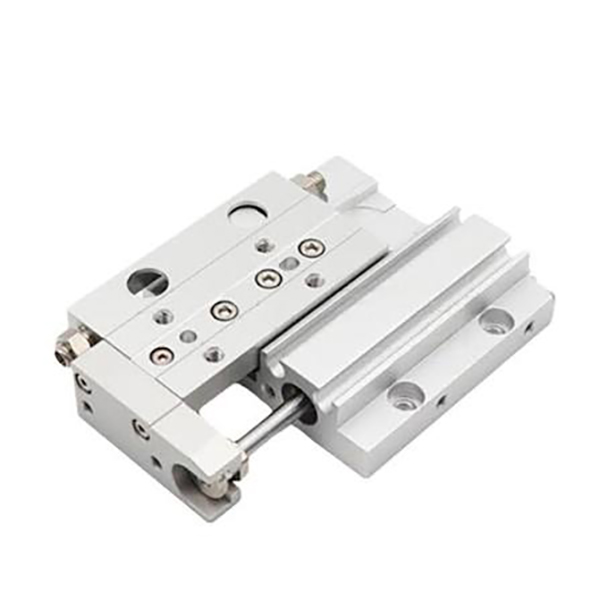

MXF сериялы ультра жұқа, қаттылығы жоғары пневматикалық сырғымалы үстел

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MXF сериясы - биіктігі шектеулі автоматтандыру жабдығына арналған ультра жұқа, қаттылығы жоғары, ұзақ жүрістегі пневматикалық сырғымалы үстел. Цилиндр мен көлденең роликті бағыттаушы рельстің параллель орналасуымен, екі жақты үстіңгі/төменгі монтаждық құрылымымен және орташа жүк көтергіштігімен ол бірдей спецификациядағы әдеттегі MXS сырғытпаларына қарағанда 40% жұқа дене биіктігіне қол жеткізеді. Тұрақты орташа дәлдіктегі позициялаумен, тегіс ұзақ инсультпен және жоғары жиіліктегі циклдік төзімділікпен ол жинақы автоматтандырылған жүйелерде материалды дәл өңдеу, құрастыру және станцияны ауыстыру үшін негізгі төменгі профильді сырғымалы шешім ретінде қызмет етеді.

Негізгі орналасу және құрылымдық мүмкіндіктер

     -- Қос әрекетті жүргізу құрылымы: φ8-ден φ20мм-ге дейінгі саңылау өлшемдері бар тұрақты қос әрекетті жұмысты қабылдайды, 20~180Н сенімді орташа жүктеме шығысын қамтамасыз етеді, дәлдіктегі орташа жұмыс сценарийлеріне тамаша сәйкес келеді.

     -- Параллель цилиндр және көлденең роликті бағыттауыш дизайны: Бағыттаушы рельс пен цилиндр параллель орналасқан, жүк мойынтіректерін поршеньдік штанганың тығыздағыш қозғалысынан бөледі. Бұл құрылым жоғары қаттылықты, төмен үйкелісті, нөлдік бос жұмысты және өте тегіс сызықтық қозғалысты қамтамасыз етеді.

     -- Ультра жұқа төмен профильді корпус: Дене биіктігі тек 16~27 мм, MXS балама үлгілерінен 40% төмен. Бұл өте төмен клиренс және өте ықшам жабдық орналасуы үшін оңтайлы таңдау.

     --Сенімді орташа дәлдік өнімділігі: Орташа дәлдіктегі стандартты автоматтандырудың позициялау талаптарына толық сәйкес келетін 0,03 мм жүгіру параллелизмін, 0,05 мм тіктігін және ± 0,02 мм қайталанатын орналасу дәлдігін қамтамасыз етеді.

     -- Екі жақты жоғары дәлдіктегі орнату: Үстіңгі саңылаулармен және астыңғы тесілген саңылаулармен, сонымен қатар дәл орналасу түйреуіштерімен жабдықталған. Оң және кері орнатуды қолдайды, бөлшектеу және қайта жинаудан кейін қайта орнатудың жоғары дәлдігіне кепілдік береді.

     -- Икемді құбырлар мен сенсорларды орнату: Көлденең және осьтік екі жақты құбырлармен үйлесімді. Магниттік қосқышты орнатуға арналған жасырын сырғымалы ойығы бар кірістірілген магниттік сақина, құрылымдық кедергілерсіз орнату орнын үнемдейді.

     -- Реттелетін инсульт және көп буфер опциялары: Тұрақты амортизация үшін екі жағындағы стандартты полиуретанды буферлер. Әр ұшында 5 мм реттелетін инсульт (жалпы 10 мм стандартты кесу диапазоны), 15 мм ультра ұзындықты дәл реттеу үшін қосымша X11 спецификациясы және жоғары жиілікті әсер ету сценарийлері үшін қосымша гидравликалық буферлер бар.

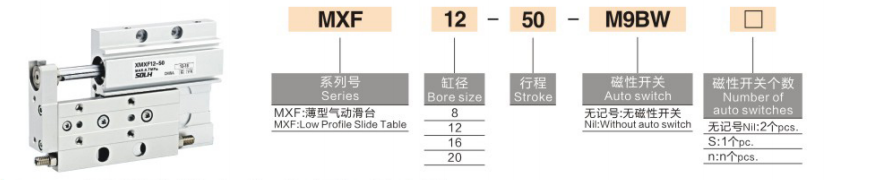

Толық үлгі кодтау ережесі

   1. Үлгі мысалы: MXF12-50-M9BW

   2. Стандартты тапсырыс анықтамалық мысалдары

     -- MXF8-20: қосқышсыз стандартты үлгі, 8 мм саңылау, 20 мм инсульт, қос әрекет

     -- MXF20-100-2M9B: 20 ​​мм саңылау, 100 мм ұзын инсульт, екі жақты позицияны бақылауға арналған қос магнитті қосқыштар

     -- MXF16-75-X11: 16 мм саңылау, 75 мм инсульт, 15 мм ұзартылған инсультті реттеу

Негізгі техникалық сипаттамалар (@0,5МПа, қос әрекет)

Негізгі өнімділік және өнім артықшылықтары

     -- Төтенше кеңістікті үнемдеуге арналған ультра жұқа ықшам құрылым: 16~27 мм ультра төмен дене биіктігімен, MXS сериясына қарағанда 40% жіңішке, ол өте төмен тазарту жабдықтарына және әдеттегі слайдтарды орнату мүмкін емес тығыз модульдік орналасу сценарийлеріне тамаша бейімделеді.

     -- Жоғары қаттылық және тұрақты ұзақ инсульт жұмысы: Біріктірілген монолитті корпуспен жұптастырылған көлденең роликті бағыттаушы жүгіру бос жерлерін және деформацияны жояды. Ол максималды 100 мм ұзындықтағы инсульт және жоғары жиілікті цикл жағдайында дірілсіз тұрақты жұмысты қолдайды.

     -- Күшті бейімделгіштігі бар екі жақты орнату: Оң және кері монтаждаумен үйлесімді, үстіңгі саңылауларды бекітуді және астыңғы бұрғылауды орнатуды қолдайды. Қайталанатын бөлшектеу мен құрастырудан кейін жоғары қайталау дәлдігін қамтамасыз ету үшін дәл орналастыратын түйреуіш саңылауларымен жабдықталған.

     -- Икемді реттелетін инсульт және көп станцияға бейімделу: Әр ұшы үшін стандартты 5 мм дәл реттеу (жалпы кесу ауқымы 10 мм). Қосымша X11 спецификациясы көп станциялы автоматтандырылған процестер үшін дәл калибрлеу талаптарын қанағаттандыратын 15 мм ұзартылған инсультті реттеуді қамтамасыз етеді.

     -- Майсыз және аз техникалық қызмет көрсетумен ұзақ қызмет ету мерзімі: Төмен үйкелісті тығыздағышты және майсыз жұмыс дизайнын қабылдайды, қызмет ету мерзімі 5 миллионнан астам цикл. Ол таза өндірістік орталарға да, күнделікті техникалық қызмет көрсетудің минималды талаптары бар кәдімгі автоматтандырылған өндірістік желілерге де қолданылады.

Орнату әдістері және типтік қолдану сценарийлері

   1. Қос монтаждау әдістері

     -- Жоғарғы орнату: Үстіңгі жүктемесі бар саңылаулар арқылы бекітіледі. Жоғары дәлдіктегі позициялау және тұрақты жүкті көтеру үшін орналасу түйреуіштерімен сәйкес келеді.

     -- Төменгі орнату: Тікелей жабдықтың бетіне орнату үшін астыңғы бұрғыланған тесіктер арқылы бекітіледі. Қатты құрастыру ерекшеліктері және кері орнату қолданбалары үшін өте қолайлы.

   2.Типтік өнеркәсіптік қолданбалар

     -- 3C электроника өнеркәсібі: Экранды ламинациялау, модульді өңдеу, ПХД тақтасын тасымалдау, анықтау станциясын ауыстыру және электронды құрамдас бөліктерді дәл анықтау.

     -- Дәл құрастыруды автоматтандыру: Шағын бөлшектерді престеу, терминалды құрастыру, бұрандалы құлыптау арматурасын жүргізу және жеңіл құралдың циклдік жұмысы.

     -- Қаптама машиналары: Материалды итеру, кескіш құралды жүргізу, жапсырманы ламинациялау және қысқа қашықтыққа материалды тасымалдау.

     -- Жалпы автоматтандыру жабдықтары: Жабдық есігінің корпусының сырғанауы, өндірістік желі станциясының ауысуы және орташа жүктемедегі жоғары жиілікті циклдік сызықты жүргізу.

MXF және MXH және MXS | Төмен профильді және ықшам слайд кестесін салыстыру

Үш қадамды жылдам таңдау нұсқаулығы

   1. Жүктеме бойынша тесік өлшемін таңдау: Саңылау диаметрін дайындаманың салмағына сәйкес сәйкестендіріңіз: φ8 ≤ 2кг, φ12=2~5кг, φ16=5~10кг, φ20=10~15кг. Тұрақты ұзақ мерзімді жұмысты қамтамасыз ету үшін 50%-дан кем емес жүктеме маржасын сақтаңыз.

   2. Инсультты растау: Стандартты инсульт 10мм мен 100мм аралығында болады. Ұзақ инсульт сценарийлері үшін MXF серияларына артықшылық беріңіз (≥50мм); қысқа инсульт және жоғары жиіліктегі жұмыс жағдайлары үшін MXH сериясын таңдаңыз.

   3. Конфигурация сәйкестігі:
     --  Позицияны анықтау: Екі жақты инсульт орнын дәл бақылау үшін қос M9B магниттік қосқыштармен жабдықтаңыз.

     -- Инсультты дәл реттеу: Тұрақты пайдалану үшін стандартты -X10 (5 мм кесу) таңдаңыз; көп тактілі дәл калибрлеу үшін -X11 (15 мм ұзартылған кесу) таңдаңыз.

     --  Буферлеуді оңтайландыру: Кәдімгі жұмыс үшін стандартты полиуретанды буферлерді қабылдаңыз; жоғары жиілікті әсер ету және шуды азайту сценарийлері үшін гидравликалық буферлерге жаңарту.

Бір сөйлемнен тұратын түйіндеме

     SOLH MXF сериялы ультра жұқа, қаттылығы жоғары пневматикалық сырғанақ үстелі MXS қарағанда 40%-ға төмен дене биіктігі, көлденең роликті жоғары қаттылық бағыттағышы, екі жақты орнату және ұзақ инсульттағы орташа жүктеме тұрақтылығымен ерекшеленеді, биіктігі шектеулі ықшам автоматтандыру және орташа жиіліктегі жоғары дәлдіктегі қолмен жұмыс істеу үшін жоғары үнемді негізгі шешім ретінде қызмет етеді.
