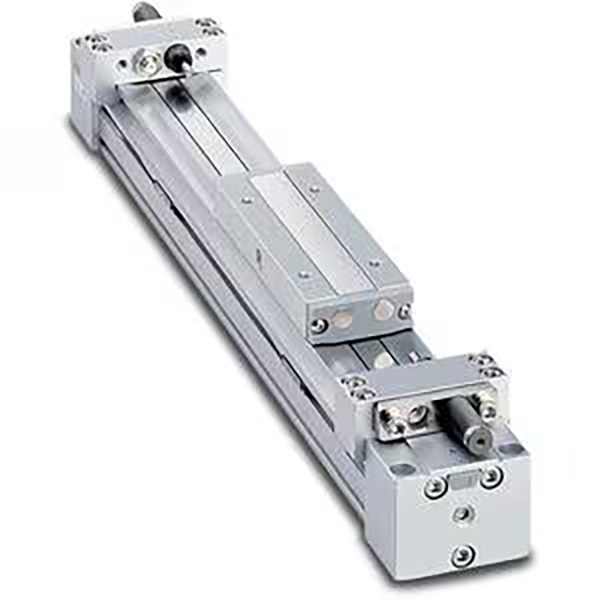

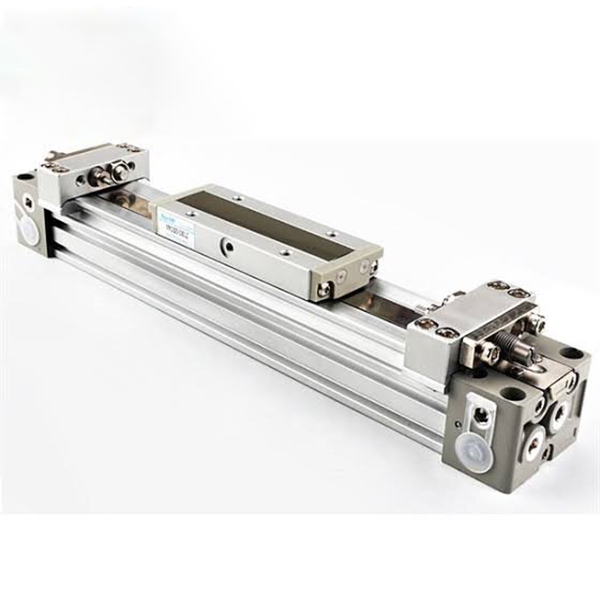

MY1B сериялы механикалық біріктірілген өзексіз цилиндр | Негізгі түрі

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH MY1B сериясы - ультра ұзақ жүрістегі сызықты жүргізуге арналған классикалық механикалық біріктірілген өзексіз цилиндр. Ішкі қысымды нығыздау белбеуін және сыртқы шаң өткізбейтін белдік құрылымын қолдана отырып, ол дәстүрлі штанганың ұзартылуын болдырмайды, орнату ұзындығына нақты инсультке дерлік жетеді және әдеттегі байлау цилиндрлерімен салыстырғанда орнату орнын 50%-дан астам үнемдейді. φ10-нан φ100мм-ге дейінгі тесік өлшемдерін және максималды 5000мм инсультті жабады, ол тұрақты орташа жылдамдықтағы және орташа жүктемедегі сызықтық қозғалысты қамтамасыз етеді. Бұл жалпы автоматтандыру жабдығында материалдарды ұзақ қашықтыққа тасымалдау, станцияны ауыстыру және дайындамаларды итеру/тарту үшін оңтайлы үнемді шешім.

Негізгі орналасу және құрылымдық мүмкіндіктер

• Механикалық қосылыстардың өзексіз конструкциясы: Біріктірілген поршеньді және поршеньді штангаларды ұзартпай сырғымалы үстел құрылымы. Ішкі тығыздағыш белбеу ауа қысымын сақтайды, ал сыртқы шаң өткізбейтін белдік толық қорғанысты қамтамасыз етеді. Жалпы ұзындық штрихқа тең, бұл шектеулі орнату сценарийлері үшін өте жоғары кеңістікті пайдалануды жүзеге асырады.

• Қаттылығы жоғары біріктірілген слайд кестесі: Сырғымалы үстел поршеньмен қатты жалғанған, иілу сәтіне тамаша қарсылық көрсетеді. Механикалық дизайн мен құрастыруды жеңілдететін жеңіл жүктемелерге арналған қосымша бағыттаушы құрылымдарсыз жүктерді сырғымалы үстелге тікелей орнатуға болады.

• 4 жолды құбыр және жеңіл жаңарту: Оңтайландырылған цилиндр басы төрт бағытты құбырларды (алдыңғы/артқы/бүйірдегі/төменгі) қолдайды, икемді орналасу үшін құбыр бағытын орнында реттеуге мүмкіндік береді. Жаңартылған цилиндр корпусының құрылымы ескі нұсқалармен салыстырғанда φ25/32/40 үлгілері үшін салмақты 17%-ға азайтып, жабдықтың жалпы жүктемесін азайтады.

• Стандартты реттелетін ауа жастығы: Екі ұшында орнатылған реттелетін ауа буферлері жұмыс әсерін тиімді сіңіреді және тұрақты орташа жылдамдықта жұмыс істеу үшін жұмыс шуын азайтады. Сыртқы гидравликалық буферлер жоғары жылдамдықты және ауыр жүктемелі жұмыс жағдайларына бейімделу үшін қосымша болып табылады.

• Майсыз және ұзақ қызмет ету мерзімі: Стандартты майсыз жұмыс дизайны таза өнеркәсіптік орталарға және жалпы автоматтандырылған өндірістік желілерге бейімделеді. Тозуға төзімді тығыздағыш белбеу техникалық қызмет көрсетуге төмен шығындармен ұзақ циклдің ұзақ мерзімді жұмысын қамтамасыз етеді.

• Оңай магниттік қосқышты орнату: Цилиндрдің алдыңғы және қарама-қарсы жағындағы алдын ала резервтелген орнату ойықтары D-M9 сериялы магниттік қосқыштарды тікелей алдыңғы жағына орнатуға мүмкіндік береді, бұл ыңғайлы позиция сигналын анықтауға және икемді электрлік біріктіруге мүмкіндік береді.

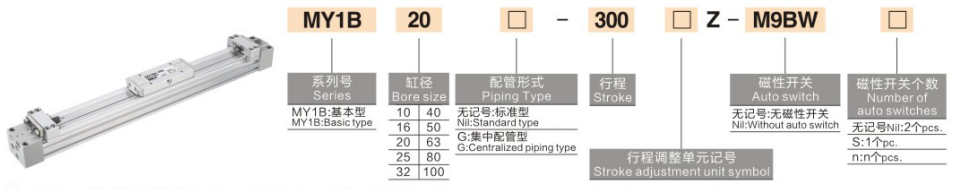

Толық үлгі кодтау ережесі

Үлгі мысалдары: MY1B25-500Z | MY1B40-800AZ

Стандартты тапсырыс анықтамасының мысалдары

• MY1B25-500Z: 25 мм саңылау, 500 мм инсульт, стандартты екі жақты ауа жастығы

• MY1B40-800AZ: 40 мм саңылау, 800 мм инсульт, ауа жастығы + екі жақты инсультті реттеу бұрандалары

Негізгі техникалық сипаттамалар (20℃ стандартты жағдай)

1 Негізгі жалпы сипаттамалар

• Жұмыс режимі: қос әсерлі механикалық қосылысты жүргізу

• Жұмыс сұйықтығы: Қысылған ауа (майсыз жұмыс қол жетімді)

• Қоршаған орта температурасы: 5~60℃ (мұздату ортасы жоқ)

• Жұмыс қысымының диапазоны: 0,1~0,8МПа; Дәлелдеу қысымы: 1,2 МПа

• Поршеньдік жұмыс жылдамдығы: 100~1000мм/с (стандартты ауа жастығымен); 100~1500мм/с (сыртқы гидравликалық буфермен)

• Инсультке төзімділік: ≤1000мм инсульт: ±1,8мм; 1001~3000мм инсульт: ±2,8мм

• Буфер режимі: Стандартты кіріктірілген ауа жастығы (Z); қосымша сыртқы гидравликалық буфер (L/H)

2 Негізгі өнімділік параметрлер диаграммасы (@0,5МПа)

Негізгі конфигурация және таңдау нұсқаулары

1 Жүктеу және тарту арқылы тесік өлшемін таңдау

• φ10~φ20 (жеңіл жұмыс): ≤8кг жүктеме және микро ұзақ инсульт (≤1000мм) сценарийлер үшін қолданылады, электронды жабдық пен шағын автоматтандырылған құрылғыны тасымалдау үшін өте қолайлы.

• φ25~φ40 (орташа жеңіл): 12~30кг орташа жеңіл жүкке және әдеттегі 1000~2000мм ұзын соққыға жарамды, құрастыру желісін итеру және материалды тиеу/түсіру кезінде кеңінен қолданылады.

• φ50~φ63 (орташа жүктеме): 50~80кг орташа жүктемеге және ауыр дайындамаларды тасымалдауға сәйкес келеді, станоктарды және өңдеу станцияларын ұзақ жүріспен басқаруға өте ыңғайлы.

• φ80~φ100 (ауыр жүк): 130~200кг ауыр жүкке, ауқымды жабдыққа және логистикалық ұзақ қашықтыққа өңдеуге арналған, жоғары жиілікті ауыр циклдік жұмыс жағдайларына бейімделген.

2 Инсульт және буфер конфигурациясын таңдау

• Соққы диапазоны: Стандартты инсульт 100~2000мм қамтиды; кеңейтілген XB11 спецификациясы ұзақ қашықтыққа жүргізудің арнайы талаптары үшін 5000 мм-ге дейінгі ультра ұзақ инсультті қолдайды.

• Ауа жастығы (Z): Орташа жылдамдықтағы жұмыс (≤1000мм/с) үшін стандартты міндетті конфигурация, тұрақты циклдік қозғалыс үшін соңғы соққыны және жұмыс шуды тиімді азайтады.

• Гидравликалық буфер (L/H): Өте тұрақты қозғалысқа және шуды азайтуға қол жеткізу үшін жоғары жылдамдықтағы жұмыс (>1000мм/с) немесе ауыр жүктеме (>50кг) жағдайында ұсынылады.

• Инсультті реттеу бұрандасы (A): Дәл шекті позицияны (±0,1 мм дәлдік) қажет ететін сценарийлер үшін жабдықталған, екі жақты жұқа штрихты калибрлеуді қолдайды.

3 Монтаждау және құбырларды тарту нұсқаулары

• Монтаждау әдісі: Цилиндр корпусын төменгі немесе бүйірлік бекіту саңылаулары арқылы бекітуге болады; жүктемелерді тікелей кіріктірілген сырғымалы үстелге орнатуға болады, олар жеңіл жүктемелер үшін қосымша бағыттаушы құрылымды қажет етпейді.

• 4 жақты икемді құбырлар: Алдыңғы, артқы, бүйірлік және астыңғы құбырларды ауыстырып қосуды қолдайды, бұл әртүрлі жабдық орналасу талаптарына бейімделу үшін жердегі бағытты реттеуге мүмкіндік береді.

• Магниттік қосқышты орнату: D-M9B/D-M9N сериялы қосқыштармен үйлесімді резервтелген екі жақты монтаждау ойықтары, икемді және дәл инсульт орнының кері байланысын жүзеге асырады.

Әдеттегі өнеркәсіптік қолдану сценарийлері

• Ультра ұзақ инсульт материалды тасымалдау: Кеңістікті үнемдейтін орнату және жоғары жылдамдықты тұрақты жұмысы бар электронды, азық-түлік және орауыш құрастыру желілерінде 1~5 м ұзақ қашықтыққа итеру және тарту үшін өте қолайлы.

• Жабдықтың есігі мен қақпағын ашу/жабу: Ықшам құрылымы және сенімді циклдік жұмыс өнімділігі бар үлкен станоктар мен автоматтандырылған жабдықты ұзақ жүріспен есік корпусын басқаруға қолданылады.

• Ауыр дайындаманың орын ауыстыруы: Автомобиль және механикалық өңдеу салаларында 30~200 кг ауыр дайындаманы ұзақ уақыт өңдеуге жарамды, жоғары қаттылық пен иілуге ​​қарсы тамаша мүмкіндік береді.

• Құрастыру желісін орналастыру және тасымалдау: Жоғары жиілікті старт-тоқтату жұмысы кезінде шуды және әсерді азайту үшін стандартты ауа жастықшасының дизайнымен өндірістік желілерді ұзақ уақыт позициялау және циклдік итеру үшін қолданылады.

• Арнайы автоматтандыру жабдығы: Әртүрлі стандартты емес автоматтандырылған станцияларға арналған әмбебап ұзын инсультті сызықты жүргізу шешімі, әсіресе кеңістікте шектеулі және шығынды қажет ететін автоматтандыру жобалары үшін қолайлы.

Үш қадамды жылдам таңдау нұсқаулығы

• Тесік өлшемін растау: Қауіпсіздік коэффиценті ≥1,5 жүк салмағына негізделген қажетті итеруді есептеңіз. Ұсынылатын таңдау ережелері: ≤8kg → φ20; 12~30кг → φ40; 50~80кг → φ63; >100кг → φ80/100.

• Инсульт спецификациясын растау: Кәдімгі талаптар үшін стандартты 100~2000мм инсультті таңдаңыз; 5000 мм-ге дейінгі ультра ұзақ инсульт үшін XB11 кеңейтілген спецификациясын таңдаңыз.

• Функционалдық конфигурацияның сәйкестігі: Орташа жылдамдықпен жұмыс істеу үшін стандартты ауа жастықшасын (Z) қабылдаңыз; жоғары жылдамдықтағы немесе ауыр жүкті жұмыс жағдайлары үшін гидравликалық буферге (L/H) жаңарту; нақты шекті орналастыру талаптары үшін инсультті реттеу бұрандасын (A) қосыңыз.
