CY3 сериялы магнитті муфта штоксыз цилиндр | CY3B Basic / CY3R тікелей орнату түрі

CY3 сериялы магнитті муфта штоксыз цилиндр | CY3B Basic / CY3R тікелей орнату түрі

Бренд: SOLH by Richge Technology

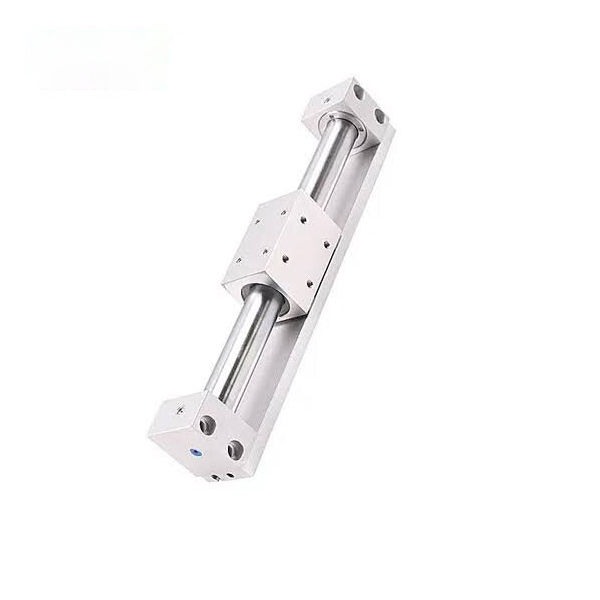

CY3R

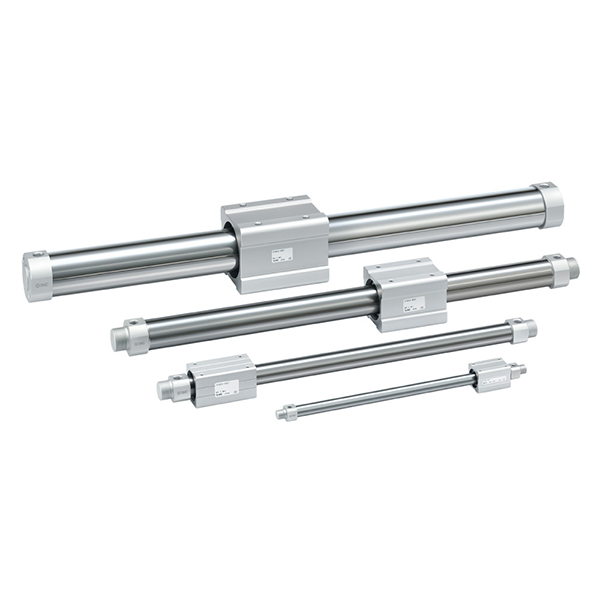

CY3B

Өнімге шолу

     SOLH CY3 сериясы екі негізгі үлгіге бөлінген классикалық SMC CY1 сериясына негізделген жаңартылған магнитті муфталы штоксыз цилиндр болып табылады: монтаждау беті жоқ CY3B негізгі түрі және CY3R тікелей орнату түрі. Ол күшті магниттік муфта арқылы ішкі поршеньді және сыртқы сырғымалы үстелдің синхронды қозғалысын жүзеге асыратын толығымен жабық магниттік байланыссыз беріліс құрылымын қабылдайды. Нөлдік ағып кету, шаңсыз және ластанусыз жұмыс, ультра ұзақ инсульт және ықшам орнату мүмкіндігі бар, ол таза, жеңіл және орташа жүктеме, ұзақ қашықтыққа сызықтық жүргізу сценарийлеріне кеңінен қолданылады. Тесік диапазоны φ6-дан φ63мм-ге дейін және максималды инсульт 5000мм, ол дәстүрлі байлау цилиндрлерімен салыстырғанда орнату орнын 50% үнемдейді және жоғары стандартты автоматтандырылған өндіріс желілері үшін таңдаулы таза ұзақ инсультті жүргізу шешімі ретінде қызмет етеді.

Негізгі орналасу және құрылымдық мүмкіндіктер

• Магниттік муфтаны беру және нөлдік ағып кетуді тазалау жұмысы: Поршеньдік және сырғымалы үстел толығымен жабық цилиндр бөшкесі дизайнымен магнитті синхронды жетекті қабылдайды. Ешбір поршеньдік штанга сыртқа қарай созылмайды, бұл ауаның толық өткізбейтіндігіне, нөлдік ағып кетуге және шаңның нөлдік ластануына қол жеткізеді. Ол тамақ өңдеу, медициналық жабдықтар және жартылай өткізгіш электроника сияқты қатаң өндірістік орталарға тамаша сәйкес келеді.

• Жақсартылған төзімділігі бар CY1 жаңартылған нұсқасы: Дәстүрлі CY1 сериясымен салыстырғанда тозуға төзімді сақина ұзындығы 70%-ға ұлғайып, көтеру қабілеті мен сырғанау тұрақтылығын тиімді жақсартады. Шаң өткізбейтін сақинаның кіріктірілген майлау ұстағышы ең аз жұмыс қысымын 0,12 МПа дейін төмендетіп, қызмет ету мерзімін едәуір ұзартып, ұзаққа созылатын қорғаныш майлау қабығын құрайды. φ6 спецификациясын қоспағанда, барлық басқа модельдер тікелей ауыстыру және жаңарту үшін CY1 сияқты бірдей орнату өлшемдерін сақтайды.

• CY3B Негізгі түрі Минималистік құрылым: Тегіс цилиндр бөшкесінде резервтелген бекіту беті жоқ және бекіту үшін екі ұшты тірек кронштейндер қажет. Сырғымалы үстел кірістірілген бағыттаушы құрылыммен жабдықталмаған, сондықтан эксцентрлік жүктемені және магниттік ажырату сәтсіздігін болдырмау үшін сыртқы сызықтық бағыттағыштар немесе бағыттаушы өзектер міндетті болып табылады.

• Стандартты резеңке буфер және жоғары жылдамдықты қосымша спецификация: Кірістірілген екі жақты резеңке буферлер тұрақты әдеттегі циклдік жұмыс үшін жұмыс әсерін сіңіреді және жұмыс шуын азайтады. Қосымша X160 жоғары жылдамдықты спецификациясы жоғары жиілікті жылдам қозғалатын жұмыс жағдайларына бейімделу үшін 1500 мм/с максималды жұмыс жылдамдығын қолдайды.

• Ыңғайлы магниттік қосқышты орнату: Цилиндр корпусының екі жағындағы алдын ала сақталған ауыстырып-қосқыш ойықтар D-M9 сериялы магниттік қосқыштармен үйлесімді, инсульттің орналасуы үшін нақты уақыттағы позицияның икемді және дәл кері байланысын жүзеге асырады.

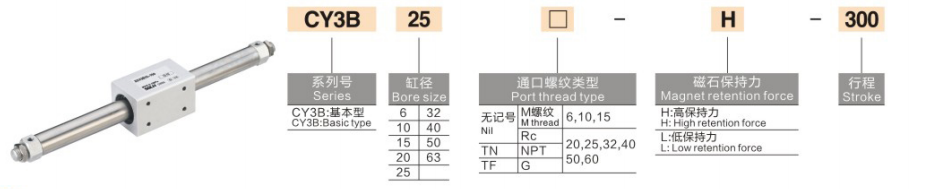

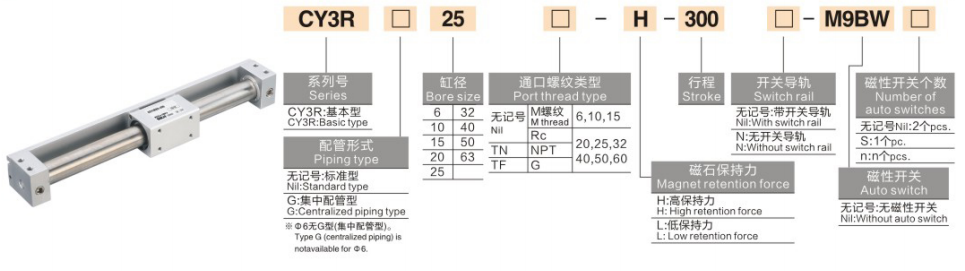

Толық үлгі кодтау ережесі

1.Модель мысалдары: CY3B20-500 | CY3B40-800-M9PL

2.Стандартты тапсырыс анықтамалық мысалдары

• CY3B20-500: 20 мм саңылау, 500 мм инсульт, магниттік қосқышсыз негізгі түрі

• CY3B40-800-M9PL: 40 мм саңылау, 800 мм инсульт, магниттік позиция қосқышы бар негізгі түрі

Негізгі техникалық сипаттамалар (20℃ стандартты жағдай)

1 Негізгі жалпы сипаттамалар

• Жұмыс режимі: Екі әрекетті магнитті муфта контактісіз беріліс

• Жұмыс сұйықтығы: Қысылған ауа (майсыз жұмыс стандарты)

• Қоршаған орта температурасы: 5~60℃ (мұздату ортасы жоқ)

• Жұмыс қысымының диапазоны: 0,12~0,7МПа; Дәлелдеу қысымы: 1,0 МПа

• Жұмыс жылдамдығы: 50~500мм/с (стандартты); макс 1500мм/с (қосымша X160 жоғары жылдамдықты спецификация)

• Буфер режимі: Стандартты екі жақты резеңке буфер

• Магниттік ұстау күші: 19,6~2450N (тесігінің өлшемімен ұлғаяды)

2 Негізгі өнімділік параметрлер диаграммасы (@0,5МПа)

Негізгі конфигурация және таңдау нұсқаулары

1 Жүктеу және тарту арқылы тесік өлшемін таңдау

• φ6~φ15 (микро жеңіл жұмыс): ≤2,5 кг жүктер үшін жарамды, электронды және медициналық жабдықтағы шағын құрамдас бөліктерді қысқа инсультпен дәлдікпен тасымалдауға арналған.

• φ20~φ32 (жалпы жеңіл жұмыс): 4~10кг жеңіл жүктемеге сәйкес келеді, жалпы автоматтандырылған өндірістік желілерде әдеттегі ұзақ итеру және тарту (≤1000мм) үшін өте қолайлы.

• φ40~φ63 (орташа жүктеме): 16~40кг орташа жүктеме сценарийлері үшін қолданылады, тамақ және орау өнеркәсібіндегі ауыр ұзақ инсультті өңдеу және жоғары жиілікті циклдік жұмыс үшін тамаша.

2 Инсульт және бағыттаушы жүйені таңдау

• Соққы диапазоны: Стандартты инсульт 50~1000мм қамтиды; арнайы ұзақ қашықтыққа жүргізу талаптары үшін 5000 мм-ге дейін ұзартылған ультра ұзын инсульт.

• Міндетті сыртқы бағыттаушы дизайн: CY3B негізгі түрінің кірістірілген бағыттаушы құрылымы жоқ. Сыртқы сызықтық сырғымалы рельстер немесе бағыттаушы шыбықтар жүктемені ұстап тұру және эксцентрлік күштің ауытқуынан туындаған магниттік айыруды болдырмау үшін жабдықталуы керек.

• Стандартты бекіту әдісі: Магниттік муфтаның тұрақты жұмысын қамтамасыз ететін аспалы цилиндр корпусы және нөлдік контакт үйкелісі бар қосымша екі ұшты тірек кронштейндермен бекітілген.

3 Қоршаған орта және функционалды конфигурацияны таңдау

• Таза орта үшін басымдық: Нөлдік ағып кетпейтін және ластанусыз дизайн тамақ, медициналық және электронды жартылай өткізгіш өнеркәсіптеріндегі қатаң шаңсыз және стерильді жұмыс жағдайларына бейімделеді.

• Жоғары жылдамдықтағы жұмыс жағдайын жаңарту: Жоғары жылдамдықты соққыны жою және тұрақты жұмысты қамтамасыз ету үшін сыртқы гидравликалық буфермен жабдықталған қосымша X160 жоғары жылдамдықты спецификациясын (макс. 1500мм/с) таңдаңыз.

• Дәлдік орны туралы кері байланыс: Екі нүктелі немесе көп нүктелі дәл инсульт позициясын және сигнал кері байланысын жүзеге асыру үшін D-M9 сериялы магниттік қосқыштармен жабдықтаңыз.

CY3B және CY3R | Үлгінің айырмашылығын салыстыру

Әдеттегі өнеркәсіптік қолдану сценарийлері

• Таза бөлме материалды тасымалдау: Нөлдік ағып кетпейтін және шаңсыз магнитті муфта құрылымы таза ортаны ластамай, электронды, жартылай өткізгіш және медициналық шаңсыз шеберханаларда ұзақ қашықтыққа материалдарды өңдеу үшін өте қолайлы.

• Азық-түлік және сусындарды орау желілері: Тот баспайтын болаттан жасалған цилиндр бөшкесі оңай тазартылатын беті гигиеналық өндіріс стандарттарына бейімделеді, тамақ өңдеу жабдықтарындағы жеңіл және орташа жүктемедегі дайындамаларды ұзақ инсультпен ауыстыруға жарамды.

• Жабдықтың есігін және қақпағын жүргізу: Ешбір штанганың ұзартқыш дизайны сыртқы кеңістікті үнемдемейді, автоматтандырылған жабдықтың қорғаныс есіктері мен экрандау қақпақтарын ұзақ уақыт ашу және жабу үшін ықшам түрде қолданылады.

• Ұзақ инсульттік дәлдік позициялау платформасы: 1~2м ұзақ қашықтыққа дәл позициялау және құрастыру желілерін циклдік тасымалдау үшін қолайлы тұрақты қайталанатын позициялау дәлдігіне қол жеткізу үшін сыртқы жоғары дәлдіктегі бағыттаушы рельстермен ынтымақтасады.

• Байланыстырғыш цилиндрлер үшін кеңістікті үнемдейтін ауыстыру: Ұзын жүріс (>500 мм) сценарийлерінде дәстүрлі байлау цилиндрлерінің кеңістікті пайдалану мәселесін шешеді, жинақы жабдықты жобалау үшін жалпы жабдықты орнату орнын 50%-ға қысқартады.

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін растау: Қауіпсіздік коэффиценті ≥2 жүк салмағына негізделген қажетті итеруді есептеңіз. Ұсынылатын ережелер: ≤2,5кг → φ15; 4~10кг → φ32; 16~40кг → φ63.

2. Инсульт спецификациясын растау: Кәдімгі талаптар үшін стандартты 50~1000мм инсультті таңдаңыз; 5000 мм-ге дейінгі ультра ұзақ инсульт үшін кеңейтілген сипаттаманы таңдаңыз.

3. Функционалдық конфигурацияның сәйкестігі: Таза ластанбаған еңбек жағдайлары үшін басымдықты таңдау; жылдам жұмыс істеу үшін X160 жоғары жылдамдықты спецификация + гидравликалық буферге жаңарту; нақты уақыттағы позицияны анықтау үшін D-M9 сериялы магниттік қосқыштарды қосыңыз.

Бір сөйлемнен тұратын түйіндеме

     SOLH CY3 сериялы магнитті муфталы өзексіз цилиндр - бұл нөлдік ағып кету, 5000 мм ультра ұзын инсульт, төмен іске қосу қысымы және қос монтаждау түрлері бар, жаңартылған CY1 таза сортты майсыз жетек, жеңіл орташа жүктемені автоматтандыруға арналған кеңістікті үнемдейтін ұзақ инсультті сызықты жүргізудің оңтайлы шешімі ретінде қызмет етеді.
