CY1 сериялы магнитті муфта стерженьсіз цилиндр | Классикалық экономикалық базалық модель

Бренд: SOLH by Richge Technology

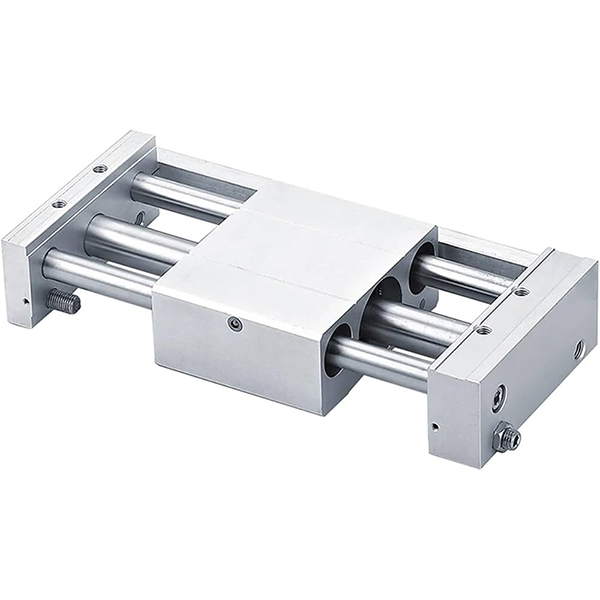

CY1S

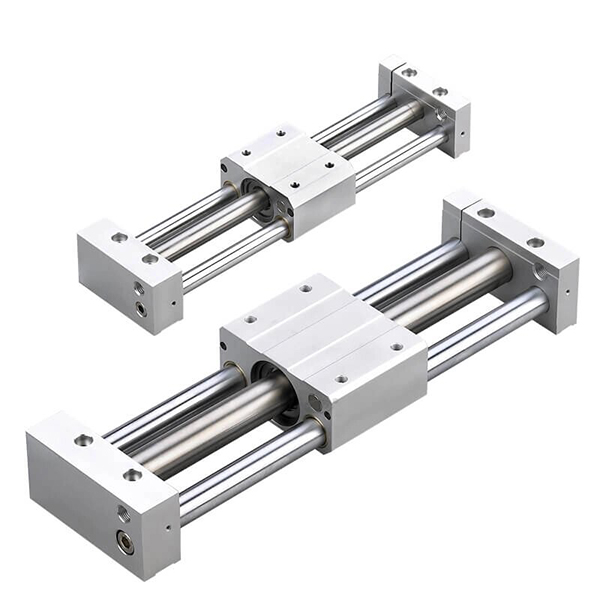

CY1L

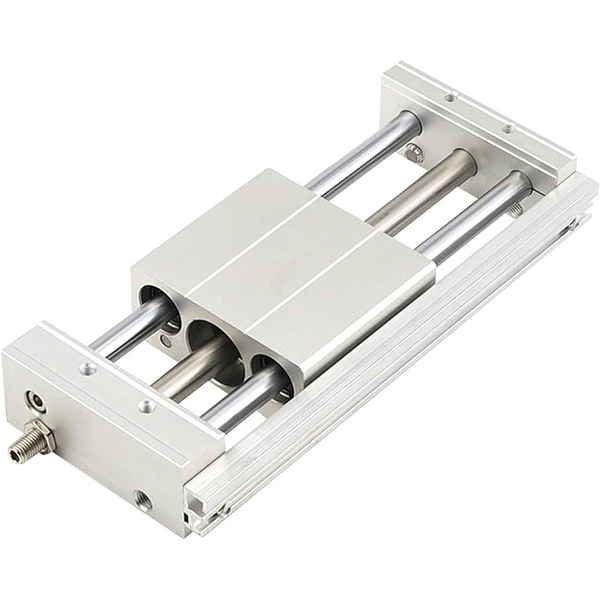

Өнімге шолу

     SOLH CY1 сериясы - жаңартылған CY3 сериясының негізін қалаушы ретінде қызмет ететін классикалық және үнемді магнитті муфталы штоксыз цилиндр. Ол ішкі поршеньді және сыртқы сырғытпа үстелі күшті магниттік күш арқылы бір уақытта қозғалатын контактісіз магниттік синхронды жетек құрылымын қабылдайды. Толығымен жабық нөлдік ағып кетпейтін жұмысы, ықшам құрылымы және үнемді өнімділігі бар, ол жеңілден орташа жүктемеге және орташа ұзындықтағы инсультті сызықты жүргізу қолданбаларына арналған. Тесік диапазоны φ6-дан φ63мм-ге дейін, стандартты инсульт 1000мм-ге дейін және максималды ұзартылған инсульт 1500мм, бұл серия көп сценарийлік талаптарды қанағаттандыру үшін әртараптандырылған бағыттаушы үлгілерді қамтиды, бұл оны жалпы автоматтандырылған өндіріс желілері үшін қолайлы бюджеттік таза сортты өзексіз жетек етеді.

Негізгі орналасу және құрылымдық мүмкіндіктер

• Магниттік муфтаның жетегі және таза нөлдік ағып кету өнімділігі: Поршеньдік және сырғымалы үстелдегі кірістірілген жоғары берік тұрақты магниттер механикалық емес синхронды берілістерді жүзеге асырады. Толығымен жабық цилиндрлік бөшке ауаның ағуын және шаң шығаруды болдырмайды, электроника, медициналық жабдықтар және тамақ өңдеу өнеркәсібіндегі қатаң таза жұмыс орталарына толығымен бейімделеді.

• Классикалық базалық құрылым және жоғары баға өнімділігі: Құрамдас бөліктері аз минималистік механикалық құрылымды қабылдай отырып, CY1 сериясы өндіріс шығындарын тиімді төмендетеді және жаңартылған CY3 серияларына қарағанда жоғары бәсекеге қабілеттілікті ұсынады. Негізгі CY1B үлгісінде біріктірілген орнату беті жоқ және орнату үшін қос жақты тірек кронштейндері қажет. Негізгі тозуға төзімді сақинамен және шаң өткізбейтін сақина конфигурациясымен жабдықталған, ол 0,18МПа ең аз жұмыс қысымын көрсетеді, қызмет ету мерзімі сәл қысқа, бірақ кәдімгі стандартты жұмыс жағдайларына толықтай жарамды.

• Толық қамту үшін әртараптандырылған туынды үлгілер: Өнімнің толық тізімі әртүрлі дәлдік пен жүктеме талаптарын сәйкестендіру үшін бірнеше бағыттаушы түрлерін қамтиды:

• CY1B: Бағыттау құрылымы мен бекіту беті жоқ, сыртқы бағыттаушы рельстер мен қос ұшты кронштейндерді қажет ететін негізгі түрі.

• CY1S: сыртқы бағыттағыштарсыз жеңіл жүктеме жұмысын қолдайтын, кірістірілген сырғымалы мойынтірегі бар сырғымалы бағыттағыш түрі.

• CY1L: тұрақты жоғары жиілікті қозғалыс үшін ультра тегіс сырғанау және күшейтілген жүк сыйымдылығы бар шарикті подшипник бағыттаушы түрі.

• CY1H: дәлдікті тасымалдау сценарийлері үшін қайталаудың тамаша дәлдігі бар жоғары дәлдіктегі бағыттаушы түрі.

• CY1F: 29% қысқартылған жалпы биіктігі бар төмен профильді жұқа тип, өте ықшам жабдықты орнату орындарына өте қолайлы.


• Стандартты буфер және қосымша жоғары жылдамдықты конфигурация: Стандартты екі жақты резеңке буферлер жұмыс әсерін тиімді сіңіреді және жұмыс шуды азайтады. Қосымша сыртқы гидравликалық буферлер орташа жоғары жылдамдықтағы циклдік жұмыс жағдайлары үшін максималды 500 мм/с жылдамдықта тұрақты жұмысты қолдайды.

• Магниттік қосқыштардың кең үйлесімділігі: Цилиндр корпусындағы резервтелген әмбебап қосқыш ойықтар D-M9 сериялы және D-A9 сериялы магниттік қосқыштармен үйлесімді, ерікті позиция орнатуға және икемді инсульт сигналының кері байланысына мүмкіндік береді.

Толық үлгі кодтау ережесі

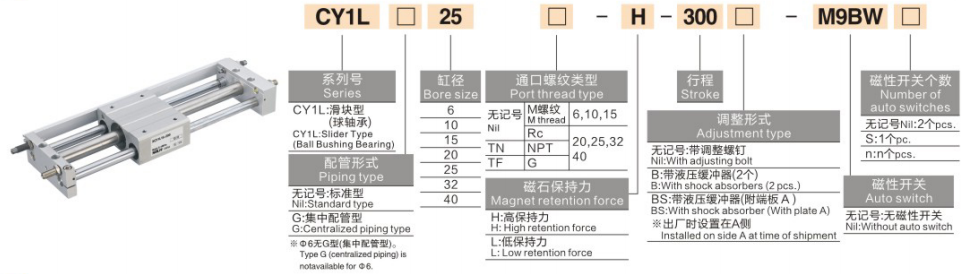

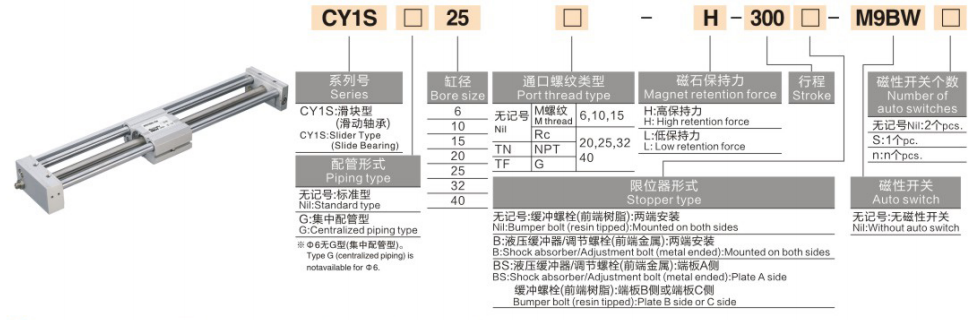

Үлгі мысалдары: CY1B20-500 | CY1S40-800-M9PL

Стандартты тапсырыс анықтамасының мысалдары

• CY1B20-500: 20 мм саңылау, 500 мм инсульт, магниттік қосқышсыз негізгі түрі

• CY1S40-800-M9PL: 40 мм саңылау, 800 мм инсульт, магниттік позиция қосқышы бар сырғымалы бағыттағыш түрі

Негізгі техникалық сипаттамалар (20℃ стандартты жағдай)

1. Негізгі жалпы техникалық шарттар

• Жұмыс режимі: Екі әрекетті магнитті муфта байланыссыз синхронды беріліс

• Жұмыс сұйықтығы: Қысылған ауа (майсыз жұмыс стандарты)

• Қоршаған орта температурасы: 5~60℃ (мұздайтын жұмыс ортасы жоқ)

• Жұмыс қысымының диапазоны: 0,18~0,7МПа; Дәлелдеу қысымы: 1,05 МПа

• Стандартты жұмыс жылдамдығы: 50~500мм/с

• Буфер режимі: Стандартты екі жақты резеңке буфер; жоғары жылдамдықты сценарийлер үшін қосымша сыртқы гидравликалық буфер

• Магниттік ұстау күші: 49~2450N (тесігінің өлшеміне қарай біртіндеп ұлғаяды)

2. Негізгі өнімділік параметрлер диаграммасы (@0,5МПа)

Негізгі конфигурация және таңдау нұсқаулары

1. Жүктеу және тарту арқылы тесік өлшемін таңдау

• φ6~φ15 (микро жеңіл жұмыс): ≤2,5 кг жүктер үшін қолайлы, шағын инсульттік дәлдік құрамдас бөліктерін шағын электронды дәлдік жабдықта тасымалдауға арналған.

• φ20~φ32 (жалпы жеңіл жұмыс): 4~10кг жеңіл жүктемеге сәйкес келеді, жалпы автоматтандырылған өндірістік желілердегі әдеттегі ұзақ итеру және тарту операциялары (≤1000мм) үшін өте қолайлы.

• φ40~φ63 (орташа жүктеме): 16~40кг орташа жүктеме сценарийлері үшін жарамды, орау және логистикалық автоматтандыру жабдығындағы ұзақ инсультті өңдеуге және жоғары жиілікті циклдік жұмыс жағдайларына тамаша бейімделген.

2. Үлгі және бағыттаушы жүйені таңдау

• CY1B негізгі түрі: Енгізілген бағыттаушы құрылымы жоқ ең үнемді модель. Сыртқы сызықтық бағыттаушы рельстер міндетті болып табылады, олар бюджетті қажет ететін жобалар мен резервтік бағыттаушы құрылымдары бар жабдық үшін жарамды.

• CY1S слайд нұсқаулығы түрі: Жеңіл жүктерге (≤10кг) сыртқы көмекші бағыттауыштарды қажет етпейтін, қарапайым орнату және кең әмбебаптығы бар кірістірілген сырғымалы мойынтіректер бағыттағышымен жабдықталған.

• CY1L шарикті подшипниктің бағыттаушы түрі: Жоғары жылдамдықты және жоғары жиілікті циклдік жұмыс жағдайлары үшін арнайы әзірленген ультра төмен сырғанау кедергісі және ұзартылған қызмет мерзімі бар жоғары дәлдіктегі шарикті мойынтірек құрылымын қабылдайды.

• CY1H Жоғары дәлдік түрі: ±0,02 мм-ге дейін қайталанатын позициялау дәлдігіне қол жеткізе отырып, дәл сызықты бағыттаушы механизммен конфигурацияланған, жоғары дәлдіктегі позициялау және микро қашықтықты тасымалдау сценарийлері үшін қолданылады.

• CY1F төмен профильді түрі: 29% қысқартылған жалпы биіктігі бар оңтайландырылған жұқа құрылым, ықшам автоматтандырылған жабдық үшін шектеулі тік орнату кеңістігі мәселесін шешеді.

3. Қоршаған ортаны және функционалды конфигурацияны таңдау

• Таза қоршаған ортаға бейімделу: Нөлдік ағып кетпейтін және шаңсыз байланыссыз магниттік беріліс конструкциясы гигиеналық өндіріс стандарттарына сәйкес келеді; CY1S және CY1L үлгілері таза бөлмені ұзақ уақыт пайдалану үшін қолайлы.

• Жоғары жылдамдықтағы жұмыс жағдайын жаңарту: 500 мм/с дейін үздіксіз жұмыс жылдамдығын тұрақты түрде қолдайтын соңғы әсерді жою үшін сыртқы гидравликалық буфермен жабдықтаңыз.

• Дәлдік орны туралы кері байланыс: Көп нүктелі инсульттің орналасуын және нақты уақыттағы сигнал шығысын жүзеге асыру үшін D-M9 сериялы немесе D-A9 сериялы магниттік қосқыштармен сәйкестендіріңіз.

Әдеттегі өнеркәсіптік қолдану сценарийлері

• Таза бөлме материалды тасымалдау: Нөлдік ластануы жоқ магниттік муфта құрылымы жартылай өткізгіштер мен СКД шаңсыз шеберханаларында ұзақ қашықтыққа материалды өңдеу үшін кеңінен қолданылады, бұл таза жұмыс ортасының қайталама ластануын болдырмайды.

• Орау сызығы Дайындаманы ауыстыру: Өнімділігі жоғары дизайн тамақ және фармацевтикалық орау жабдығындағы жеңіл және орташа жүкті дайындамаларды ұзақ уақыт бойы итеруге және тартуға бейімделеді, аз бұзылу деңгейі және қарапайым күнделікті техникалық қызмет көрсету.

• Жабдықтың есігін басқару автоматтандырылған: Штангасыз жинақы құрылым сыртқы орнату кеңістігін үнемдейді, жабдықты қорғау есіктері мен шаңнан қорғайтын қалқандарды ұзақ уақыт ашу және жабу үшін қолайлы.

• Ұзын инсультті құрастыру желісін орналастыру: Өндіріс желілерінің үздіксіз циклдік позициялау талаптарын қанағаттандыра отырып, 1~1,5 м ультра ұзын инсульт ішінде тұрақты дәлдікке қол жеткізу үшін сәйкес бағыттаушы модульдермен ынтымақтасады.

• Экономикалық балама шешім: Шектеулі бюджеттік автоматтандыру жобаларындағы жоғары бағаланған CY3 сериялары үшін мінсіз шығынды ауыстыру, ұзақ жүрістегі сызықты жүргізудің негізгі талаптарын толығымен қанағаттандырады.

CY1 және CY3 серияларының негізгі өнімділігін салыстыру

Үш қадамды жылдам таңдау нұсқаулығы

1. Тесік өлшемін растау: Қауіпсіздік коэффиценті ≥2 жүк салмағына негізделген қажетті итеруді есептеңіз. Ұсынылатын ережелер: ≤2,5кг → φ15; 4~10кг → φ32; 16~40кг → φ63.

2. Модель түрін растау: Өте төмен бюджет үшін CY1B таңдаңыз; Жеңіл жүкті бағыттаушысыз орнатуға арналған CY1S; Жоғары жылдамдықтағы жоғары жиілікті жұмыс үшін CY1L; Жоғары дәлдіктегі орналасу талаптары үшін CY1H.

3. Инсульт спецификациясын растау: кәдімгі пайдалану үшін стандартты 50~1000мм инсультті таңдаңыз; орташа ұзақ қашықтыққа жүргізу талаптары үшін 1500 мм дейін қосымша ұзартылған инсульт.

Бір сөйлемнен тұратын түйіндеме

     SOLH CY1 сериялы классикалық магнитті муфталы өзексіз цилиндр – әртараптандырылған бағыттаушы үлгілері бар, нөлдік ағып кетпейтін таза жетек, жеңіл орташа жүктемедегі жалпы автоматтандыру және таза бөлме жабдығы үшін бюджеттік тиімді негізгі ұзақ инсультті сызықты жүргізу шешімі ретінде қызмет етеді.
