Пневматикалық компоненттер сериясы

SOLH MXJ ультра ықшам жоғары дәлдіктегі пневматикалық сырғымалы үстелді SMC MXJ сериясымен алмастыруға болады. Біріктірілген тот баспайтын болаттан жасалған шарикті сызықты бағыттауышпен жабдықталған ол 0,005 мм параллельдік дәлдікке және ±0,01 мм қайталау дәлдігіне қол жеткізеді. Өте жұқа жеңіл корпус MXQ сырғымалы үстелдерінен 30% ~ 50% кіші, үстіңгі, астыңғы және бүйірлік үш жақты орнатуды қолдайды. Саңылаудың өлшемдері φ4,5~16мм, қос ұшты резеңке буферлермен және 0~5мм реттелетін инсультке арналған қосымша металл шектегіштермен жабдықталған. Симметриялық дизайн құбырлар мен сенсорларды солдан оңға ауыстыруға мүмкіндік береді, майсыз таза орталар үшін қолайлы. 3C микро өңдеу, оптикалық тексеру, миниатюралық жинақтау және ықшам медициналық автоматика жабдығында микрон деңгейіндегі сызықтық қозғалыс үшін кеңінен қабылданған тұрақты жоғары жиілікті қысқа инсульт қозғалысына қабілетті.

SOLH MXP ультра жоғары дәлдіктегі пневматикалық сырғымалы үстелді SMC MXP сериясымен алмастыруға болады. Ол кіріктірілген мартенситті тот баспайтын болаттан жасалған корпусты және 0,004 мм жүріс параллелизміне, ± 0,03°-қа дейін айналу қателігіне және ±0,01 мм қайталанатын орналасу дәлдігіне қол жеткізетін кіріктірілген шарикті сызықты бағыттағышты қабылдайды. Өте тар ықшам корпус MXJ үлгілеріне қарағанда 10% ~ 20% жұқа, үш жақты орнатуды және ауыспалы осьтік/бүйірлік құбырларды қолдайды. Тесік өлшемдері φ6~16мм стандартты резеңке буферлермен, қосымша металл шектегіштермен және φ8 және одан жоғары үшін қол жетімді гидравликалық буфермен жабдықталған. Ол майсыз таза ортаны және тұрақты жоғары жиілікті өзара әрекеттесуді қолдайды. Оптикалық тексеру, чипті байланыстыру, микро құрамдас бөліктерді жинау және жоғары сапалы медициналық жабдықтар сияқты қатаң қозғалыс дәлдігін талап ететін шектеулі кеңістіктегі автоматтандыру станциялары үшін өте қолайлы.

SOLH MXH тар ықшам пневматикалық сырғымалы үстелді SMC MXH сериясымен алмастыруға болады. Қос поршеньді басқаратын және айналмалы шарикті бағыттаушы рельспен жабдықталған, ол тығыз бүйірлік орналасу үшін қолайлы ультра тар корпусты қабылдайды. Ол дәстүрлі MXU слайдтарынан шамамен 6 есеге жуық рұқсат етілген айналу моменті, қайталанатын позициялау дәлдігі ±0,02 мм және 60 мм-ге дейінгі максималды стандартты инсультпен тамаша ығысуға және бұралуға қарсы сыйымдылықты ұсынады. 4 бағытты монтаждауды және 3 жақты құбырларды қолдайтын ол әртүрлі магниттік қосқыштармен, екі жақты резеңке буферлермен үйлесімді кірістірілген магнитпен келеді және үздіксіз майсыз жұмыс істеуге мүмкіндік береді. Тесік өлшемдері φ6~20мм, кеңістігі шектеулі автоматика жабдығында консольдық немесе бір жақты жүктеме кезінде 3С компоненттері мен шағын пластик бөлшектерін орташа дәлдіктегі ұзақ инсультпен жоғары жиілікті тасымалдау үшін кеңінен қолданылады.

SOLH MXS жоғары қаттылығы бар біріктірілген пневматикалық сырғанақ үстелі SMC MXS сериясымен толығымен ауыстырылады. Ол нөлдік саңылаусыз қозғалыс үшін қос поршеньді жетекті және алдын ала жүктелген көлденең роликті бағыттаушы рельстерді қабылдайды, бір цилиндрлі сырғытпаларға қарағанда екі есе артық итеру күшін бірдей саңылаумен және ±0,01 мм-ге дейін қайталанатын орналастыру дәлдігімен қамтамасыз етеді. Өте жұқа біріктірілген құрылым бөлінген цилиндрмен және сыртқы бағыттаушы жинақтармен салыстырғанда орнату орнын 30% ~ 50% үнемдейді. Орналастыру түйреуіш саңылаулары бар (төменгі, бүйірлік және осьтік) үш жақты орнатуға қолдау көрсетіледі. Саңылаудың өлшемдері φ6~25мм, стандартты соққылары 10~150мм, қосымша 0~5мм инсульт реттегіштері. Кірістірілген магнит магнитті қосқыштарға сәйкес келеді және майсыз жұмыс істеуге мүмкіндік береді. Жартылай өткізгіштерде, 3С дәлдіктегі жинақта және оптикалық компоненттерді туралау станцияларында жоғары қаттылық, жоғары дәлдіктегі сызықтық тасымалдау үшін кеңінен қолданылады.

SOLH MXQ үнемді пневматикалық сырғымалы үстелді SMC MXQ сериясымен алмастыруға болады. Ол екі поршеньді жетекті және алдын ала жүктелмеген айналмалы шарикті бағыттаушы рельсті қабылдайды, ±0,02 мм қайталанатын орналасу дәлдігіне қол жеткізе отырып, биіктігі MXS-ке қарағанда төменірек және салмағы аз ультра жұқа жеңіл біріктірілген блок ретінде жасалған. Орналастыру түйреуіштері бар (төменгі, бүйірлік және осьтік) үш жақты бекіту мүмкіндігі бар. Саңылаудың өлшемдері φ6~25мм, стандартты соққылар 10~150мм, қосымша 0~5мм инсульт реттегіштері. Кірістірілген магнит магнитті қосқыштарға сәйкес келеді және майсыз жұмысты қолдайды. Үнемді негізгі желілік жетек ретінде ол бюджетті қажет ететін жобаларға сәйкес келеді және шағын электронды және пластикалық бөлшектерді және стандартты дәлдіктегі автоматтандырылған құрастыру желілерін жеңіл жүктемелі жоғары жиілікті тасымалдау үшін кеңінен қолданылады.

SOLH Richge MXF ультра жұқа жоғары қатты пневматикалық сырғымалы үстелді SMC MXF сериясымен алмастыруға болады. Цилиндр мен көлденең ролик бағыттағышы параллель орналасқан, дененің биіктігі балама MXS үлгілерімен салыстырғанда 40%-ға төмендеген, тік саңылаулары шектеулі автоматтандыру жабдығы үшін өте қолайлы. Ол орналасу түйреуіштері бар үстіңгі және астыңғы қосарлы монтажды қолдайды, позицияны анықтау дәлдігі ±0,02мм қайталау, саңылау өлшемдері φ8~20мм және максималды стандартты инсульт 100мм. Стандартты, қосымша X10/X11 инсульт реттегіштері және гидравликалық буферлер ретінде екі жақты полиуретанды буферлермен жабдықталған. Кірістірілген магнит магниттік қосқыштармен жұмыс істейді және майсыз ұзақ цикл жұмысына мүмкіндік береді. 3C модулін өңдеу, дәл басу және станцияны ауыстыру сияқты орташа жүктемедегі ұзақ инсультті тасымалдау үшін кеңінен қолданылады.

SOLH MY1B механикалық біріктірілген негізгі өзексіз цилиндр сәйкес SMC үлгілерімен толық алмасу мүмкіндігіне қол жеткізеді. Ішкі тығыздағыш белбеумен және сыртқы шаң өткізбейтін белбеумен жабдықталған ол жалпы орнату ұзындығы тиімді инсультке жақын сыртқы поршеньдік штанганың күшін жояды және байлау цилиндрлерімен салыстырғанда орналасу орнын 50%-дан астам үнемдейді. Саңылаулардың өлшемдері φ10-нан 100 мм-ге дейін, максималды инсульт 5000 мм-ге дейін. Сырғымалы үстел тамаша иілу кедергісі бар поршеньмен қатты байланыстырылған, бұл жеңіл жүктемелер кезінде қосалқы бағыттағыштарсыз тікелей жүктемені орнатуға мүмкіндік береді. Төрт бағыттағы құбырлар (алдыңғы, артқы, бүйірлік, төменгі) қол жетімді; φ25~40 үлгілері салмақты 17%-ға азайтады. Стандартты кірістірілген реттелетін ауа жастықтары қосымша сыртқы гидравликалық буферлермен және екі жақты инсульт реттегіштерімен жабдықталған. Алдын ала сақталған ойықтар D-M9 сериялы магниттік ажыратқыштарға сай келеді және таза шеберханаларда майсыз жұмыс істеуге қолдау көрсетіледі. Жүк көтергіштігі бойынша жіктеледі: жеңіл жүктеме үшін φ10~20, орташа жеңіл жүктеме үшін φ25~40, орташа жүктеме үшін φ50~63, ауыр жүк үшін φ80~100. Экономикалық әмбебап сызықты қозғаушы шешім ретінде ұзақ қашықтыққа материалды тасымалдауда, есікті автоматты түрде іске қосуда, өңдеуде ауыр дайындамаларды ауыстыруда және стандартты емес автоматтандыру желілерінде ұзақ жүріспен позициялауда кеңінен қолданылады.

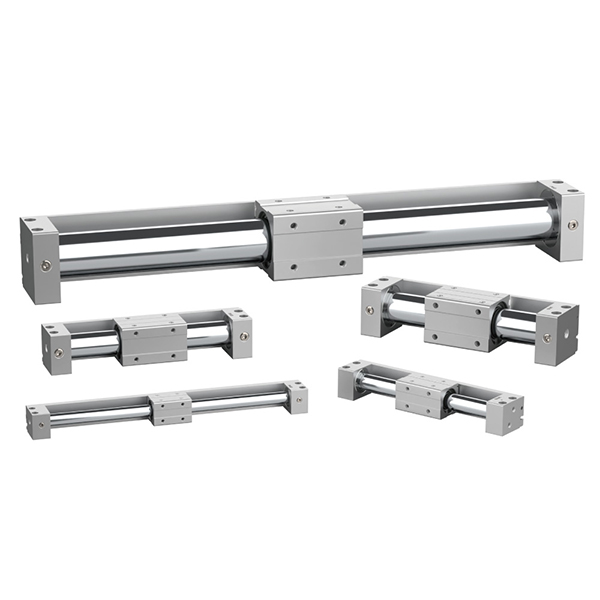

SOLH CY3 магнитті муфталы штоксыз цилиндр - бұл SMC аналогтарымен толық өлшемді алмасу мүмкіндігі бар CY1 сериясының жаңартылған нұсқасы. Ол нөлдік ауаның ағып кетуіне және ластанбай жұмыс істеуіне қол жеткізу үшін толығымен жабық бөшкенің ішіндегі ішкі поршень мен сыртқы сырғымалы арба арасындағы байланыссыз магнитті синхронды жетекті қабылдайды. Саңылаулардың өлшемдері φ6-дан φ63 мм-ге дейін, максималды инсультпен 5000 мм-ге дейін, әдеттегі байлау цилиндрлерімен салыстырғанда орнату орнын 50% қысқартады. Екі нұсқасы бар: эксцентрлік жүктемені және магниттік ажыратуды болдырмау үшін соңғы жақшалар мен сыртқы бағыттағыштарды қажет ететін CY3B негізгі түрі; Қосымша орнату орнын үнемдеу үшін тікелей жабдық негізіне бекітілген CY3R тікелей орнатылатын нұсқасы. Ұзартылған тозуға төзімді сақиналар минималды жұмыс қысымын 0,12 МПа дейін төмендетеді. Стандартты екі жақты резеңке буферлер жабдықталған және қосымша X160 жоғары жылдамдықты нұсқасы 1500 мм/с максималды жылдамдықты қолдайды. Алдын ала орнатылған слоттар позицияға кері байланыс үшін D-M9 магниттік қосқыштарын орналастырады. Стандартты майсыз жұмыс жартылай өткізгіштер, электроника, медицина және тамақ өнеркәсібіне арналған шаңсыз цехтарға сәйкес келеді. Ол дайындаманы ұзақ қашықтыққа тасымалдау, есікті қорғауды іске қосу және гигиеналық автоматтандыруда ықшам ұзын жүрістегі сызықтық қозғалыс үшін 0,5 кг-нан 40 кг-ға дейінгі жеңіл және орташа жүктемелерді өңдейді.

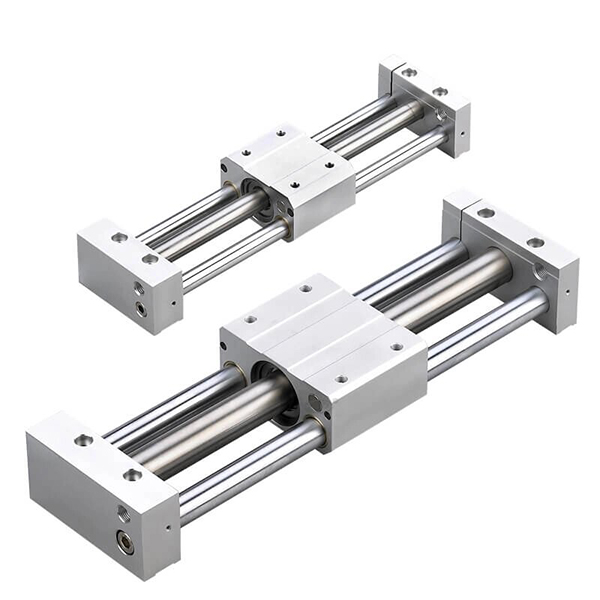

SOLH CY1 сериясы - классикалық үнемді магнитті муфталы штоксыз цилиндр, жаңартылған CY3 сериясының предшественнигі, түпнұсқа SMC CY1 өнімдерімен толық өлшемді түрде ауыстырылады. Ол электроника, медицина және тамақ өнеркәсібінің майсыз таза жұмыс орталарына жарамды, жанаспайтын магнитті синхронды жетекті және ауаның нөлдік ағып кетуімен толығымен жабық бөшке құрылымын қабылдайды. Саңылаулардың өлшемдері φ6-дан 63 мм-ге дейін, стандартты инсульт 1000 мм-ге дейін және максималды ұзартылған инсульт 1500 мм-ге дейін, тамаша шығындармен ерекшеленеді. Бес құрылымдық нұсқасы бар: сыртқы бағыттауыштарды және соңғы жақшаларды қажет ететін CY1B негізгі түрі; Қосымша бағыттағыштарсыз жеңіл жүктерге арналған кіріктірілген сырғымалы мойынтіректері бар CY1S; Тегіс жоғары жиілікті кері айналу үшін CY1L шарикті мойынтірек түрі; ±0,02 мм қайталанатын позициялау дәлдігіне қол жеткізетін CY1H жоғары дәлдіктегі моделі; Тар тік орнату кеңістігі үшін жалпы биіктігі 29% төмендетілген төмен профильді CY1F түрі. Ең төменгі бастапқы қысым 0,18МПа стандартты екі жақты резеңке буфермен және қосымша сыртқы гидравликалық буфермен жабдықталған, позиция сигналы кері байланысы үшін D-M9 және D-A9 магниттік қосқыштарымен үйлесімді. Оның құны CY3 сериясынан төмен және 0,5 кг-нан 40 кг-ға дейінгі жеңіл және орташа жүктемелер кезінде таза бөлмеде материалдарды тасымалдауды, есікті қорғауды жүргізуді және дайындамаларды орташа ұзақ қашықтыққа тасымалдауды қоса алғанда, бюджеті шектеулі кәдімгі автоматтандыру үшін үнемді таңдау ретінде қызмет етеді.
