Басқару клапаны

SOLH VR51 толық пневматикалық екі қолды қауіпсіздік блокировкасы клапаны EN ISO 13851 және EN574 қауіпсіздік стандарттарына сәйкес келеді. Ол 0,5 секундтық синхронды анықтаудың алдауға қарсы логикасын біріктіреді; шығыс ауа екі түймені уақыт айырмашылығы 0,5 секунд ішінде басқанда ғана іске қосылады және қолдың жаншылып жарақаттануын болдырмау үшін кез келген түйме босатылғаннан кейін ауа беру дереу тоқтатылады. Электрлік компоненттерсіз толығымен пневматикалық, ол шаңды, ылғалды және жанғыш цехтар үшін жарылыстан қорғалған өнімділікті қамтамасыз етеді. 3/2 жақты логикалық клапан ұзақ қызмет ету мерзімі үшін стандартты сорғышты өшіргішпен және тозуға төзімді майланбайтын катушкамен бірге келеді. φ6 / 1/4 дюймдік жалынға төзімді итергіш фитингтермен және артқы немесе астыңғы құбырлардың орналасуларын қолдайтын қосымша бекіту кронштейнімен жабдықталған ол тесу, тойтару, кесу, бүрку және басқа да қауіпті өңдеу машиналары үшін стандартты қауіпсіздік блокировкасы ретінде қызмет етеді.

SOLH VCH400 (VCH410) сериялы пилоттық басқарылатын 3 портты қалқымалы соленоидты клапан максималды жұмыс қысымы 5,0 МПа дейін орташа және жоғары қысымды газ құбырларына арналған. Жоғары қысымды полиуретанды серпімді тығыздағыштармен және үлкен өлшемді ISO G жіптерімен (G1/2, G3/4, G1) жабдықталған ол діріл мен соққыға тамаша төзімділікпен және 10 миллион циклдік қызмет мерзімімен жоғары ағын сыйымдылығы мен ≤±2ms жауап ауытқуын қамтамасыз етеді. Тамшыдан қорғайтын құрылым IP65 балама қорғанысына жетеді; NC нұсқасы қуат жоғалған кезде автоматты түрде желдетіледі, жоғары қысымды зарядтау, желдету және қысымды түрлендіру тізбектері үшін өте қолайлы және SOLH VCHR жоғары қысымды реттегіштермен тамаша үйлеседі. Тек таза құрғақ сығылған ауаға және инертті газға қолданылады. Төменгі орамды орнатуға тыйым салынады және қалқанның жабысуын болдырмау үшін мерзімді циклді іске қосу қажет. Ол өнеркәсіптік жоғары қысымды ауаны зарядтау және желдету жабдығы үшін сенімді басқару компоненті ретінде қызмет етеді.

SOLH IP200 күш тепе-теңдігіне арналған саптама-шапқыш толық пневматикалық сервопозиционер 0,02 ~ 0,1 МПа ауаны басқару сигналын қуат көзінсіз цилиндрдің дәл сызықты орын ауыстыруына түрлендіреді, бұл химиялық, тау-кен және жанғыш орталар үшін жарылысқа қарсы қауіпсіздікті қамтамасыз етеді. Ол ≤0,5% FS сезімталдығымен жоғары бақылау дәлдігіне қол жеткізеді, тесігі ≥Ø50мм және инсульт 25~300мм қос әрекетті цилиндрлер үшін жарамды. Құралсыз жұмыс орнында калибрлеуге арналған бөлек нөлдік және аралықты реттеу бұрандаларымен жабдықталған, барлығы бір-бірімен біріктірілген дизайн цилиндрлерге тікелей бекітіледі. Көміртекті болаттан немесе тот баспайтын болаттан жасалған кері серіппелер төмен және жоғары температурада теңшелген нұсқалармен қатар қосымша болып табылады. Жеткізу ауасы құрғақ және 5 мкм шегінде сүзгіленген болуы керек. Дәл прессте, қаптамада, тордың тартылуын және жиегін түзетуде, клапанның жүрісін реттеуде және толық пневматикалық сервопозициялық жарылысқа қарсы жабдықта кеңінен қолданылады.

SOLH IL100 күшейткіш релесі 1:1 тең қысымды дәлдіктегі пневматикалық көлемді күшейткіш ретінде әрекет ететін баламалы SMC үлгілерімен толығымен ауыстырылады. Ол ±1% FS шегінде сызықтық қателікпен және 6000 л/мин дейінгі максималды ағынмен кіріс сигналы мен шығыс арасындағы қысымды дәл бақылауға қол жеткізеді, бұл ұзын құбыр желілерінен, үлкен диафрагмалық жетектер мен үлкен тесік цилиндрлерінен баяу жауап кідірісін тиімді жояды. Rc, NPT және G сияқты бірнеше жіп стандарттары қол жетімді. Стандартты температура нұсқасынан басқа, жартылай өткізгіштерге арналған төмен температуралы (-30℃), жоғары температуралы (100℃) және мыссыз жоғары тазалық нұсқалары міндетті емес. Коррозияға қарсы алюминий қорытпасының корпусы тұрақты ауаны аз тұтынумен тікелей орнатуды немесе кронштейнді орнатуды қолдайды. Технологиялық басқару клапандарына, ұзақ қашықтыққа арналған аспаптық ауа желілеріне, ауыр көтеру/қысу цилиндрлеріне және жоғары дәлдіктегі позициялау ілмектеріне арналған позициялауыштармен кеңінен сәйкес келеді; мыссыз нұсқасы жартылай өткізгішті жоғары таза инертті газ жүйелеріне сәйкес келеді.

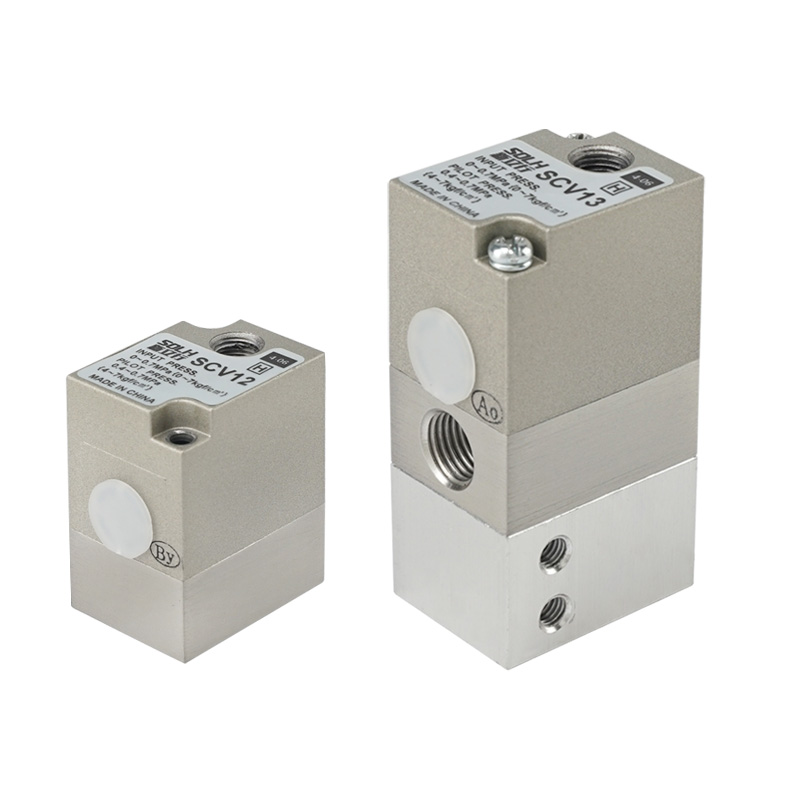

SOLH SCV сериясының арнайы ауамен басқарылатын жабын клапандарына бояу, сұйылтқыш және тазарту ауасын ауыстыруға және түс өзгертуді жылдам басқаруға арналған 2 жақты SCV12 және 3 жақты SCV13 кіреді. Суланған бөліктер композициялық PTFE+FPM еріткіштерге төзімді тығыздағыштарды қабылдайды, ал оқшаулау диафрагмасы 5 миллион циклден астам қызмет ету мерзіміне қол жеткізе отырып, бояудың адгезиясын болдырмау үшін қозғаушы механизмді жабын сұйықтығынан бөледі. Электр бөлшектері жоқ толық пневматикалық құрылым жарылыстан қорғалған жабын цехтары үшін ұшқын қаупін жояды. Сәйкес коллектор негізі 15 түске дейін орталықтандырылған басқаруды қолдайды; оңтайландырылған ішкі ағын арнасы жуу кезінде тұтынуды азайтады және түрлі түсті ластануды болдырмайды. Автокөлік, жиһаз, аппараттық және тұрмыстық техника жабынының түсін өзгертудің автоматты жүйелерінде, еріткіш айналымын тазалауда және бүріккіш пистолеттен ауаны тазарту тізбектерінде кеңінен қолданылатын жалғыз автономды орнату немесе тығыз коллекторлы жинақтау үшін қол жетімді.

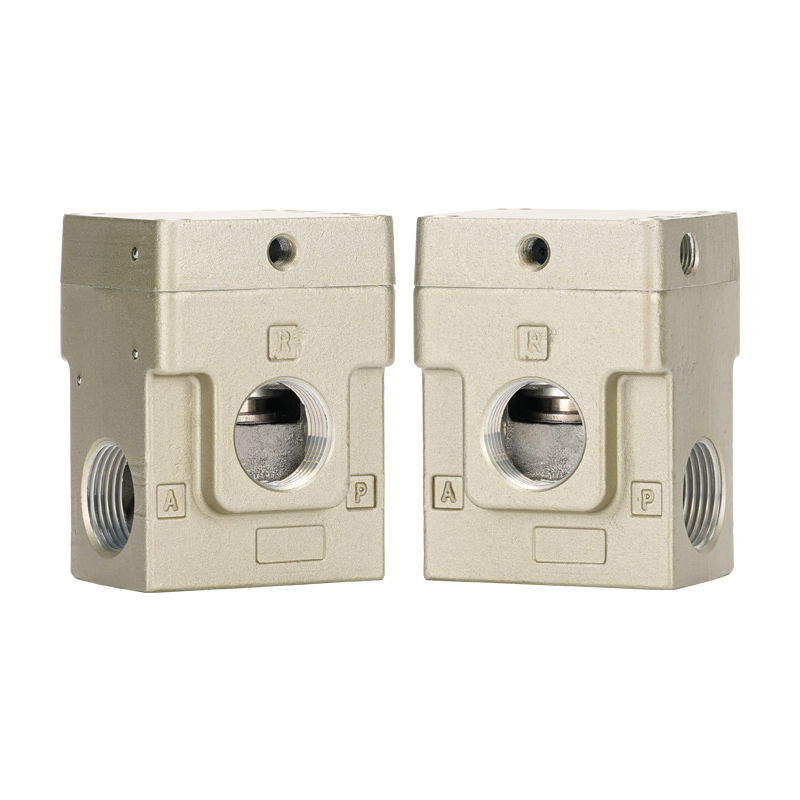

SOLH VEX1 теңдестірілген қалқымалы үш жақты қысым реттегіші дәстүрлі диафрагма дизайнының орнына қалқымалы құрылымды қабылдайды, қысымды жылдам босату және тұрақты кері қысым үшін үлкен өлшемді рельефтік порты бар стандартты AR реттегіштеріне қарағанда 3 ~ 5 есе жоғары ағынды береді. Ол гистерезис ≤0,03МПа, қайталану және ≤0,01МПа сезімталдықпен реттеудің жоғары дәлдігіне қол жеткізеді. Басқарудың екі режимі бар: қашықтағы ауа ұшқышы және қысымды автоматты көп сатылы ауыстыру үшін біріктірілген электромагниттік ұшқыш. Максималды кіріс қысымы 1,0 МПа жетеді, порт өлшемдері 1/8 дюймден 2 дюймге дейін. Құрғақ майсыз ауа тізбегі үшін кез келген бұрышта және майлаусыз орнатуға болады; әуе ұшқыш нұсқасы 0~60℃ жұмыс істейді, ал электромагниттік пилот нұсқасы 0~50℃ диапазонында. Үлкен ауа резервуарының қысымын тұрақтандыру және жылдам түсіру, жоғары ағынды ауа үрлеу, үлкен саңылау цилиндрін / ауа қозғалтқышын басқару және пленка мен сым өндірісі үшін көп сатылы кернеуді басқару жүйелері үшін кеңінен қолданылады.

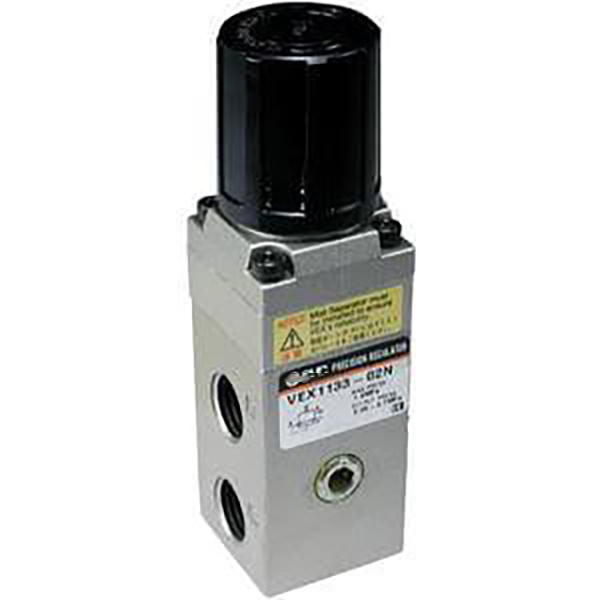

SOLH VEX1133 жоғары ағынды дәлдіктегі рельефті реттегіш біріктірілген саптама-флапер пилоттық және теңдестірілген қалқан құрылымын қабылдайды. Өлшемі ықшам, бірақ күшті қоректендіру және шығару сыйымдылығы бар, ол жүктеменің кенеттен өзгеруі және төмен ағынның үлкен көлемі кезінде елеусіз асып кетумен ультра жылдам қысымды тұрақтандыруды жүзеге асырады. Ол микрон деңгейіндегі позициялау мен тұрақты күш/кернеу процесінің стандарттарына толығымен сәйкес келетін ≤0,2% FS сезімталдығы және қайталану мүмкіндігі ≤±0,5% FS бар ультра жоғары басқару дәлдігін қамтамасыз етеді. Кіріктірілген толып кету рельефі дрейфсіз тұрақты орнатылған қысымды сақтау үшін жабық ауа камераларының ішіндегі артық қысымды автоматты түрде шығарады. Үйкеліссіз ішкі компоненттері, майланбауы және ластануға қарсы дизайны бар, ол ерікті бұрышты орнатуға мүмкіндік береді және автономды немесе коллекторлы жинақты қолдайды. Пленка мен сымның керілуін басқаруға, пневматикалық теңгерімдерге, дәл пресстеу машиналарына және зертханалық сынақ стенділерінің тұрақты қысым жүйелеріне кеңінен қолданылады.

SOLH VH сериялы 4 жақты 90° қолмен айналмалы қол клапаны үш қосымша орталық функциясы бар айналмалы тұтқа арқылы ауа тізбектерін ауыстырады: 3-позициялық орталық жабық, 3-позициялық орталық сору және 2-позициялық түрі. Өте төмен ішкі ағып кету үшін дәл айналмалы катушка тығыздағышын қабылдай отырып, ол мырыш қорытпасы / құйылған алюминий корпусы және майлаусыз ұзақ қызмет ету мерзімі, кездейсоқ жұмысты болдырмау үшін кіріктірілген механикалық позиция құлпы бар. Ол Rc1/4 дюймден 1 дюймге дейінгі порт өлшемдері және максималды жұмыс қысымы 0,7~1,0МПа болатын панельді біркелкі орнату немесе корпусты тікелей бекіту үшін қол жетімді бүйірлік порт пен төменгі порт құбырларының орналасуын қолдайды. Орталық жабық нұсқасы өшіру кезінде цилиндрді қысу қысымын сақтайды, ал орталық пайдаланылған газ қауіпсіз техникалық қызмет көрсету үшін қысымды толығымен босатады. Цилиндрді қолмен айналдыру, жабдықты іске қосу желдету, апаттық ауа көзін оқшаулау, машинаның жартылай автоматты қолмен жұмыс істеуі және пневматикалық сынақ стендтері үшін кеңінен қолданылады.

SOLH VM1 (VM100) миниатюралық 2/3 портты механикалық қалқымалы клапан балама SMC үлгілерімен толығымен ауыстырылады. Ықшам сенімді қалқымалы тығыздағыш құрылымын қабылдай отырып, оның ені 11 мм өте тар және машинаның ішіне оңай ендірілген және тығыз қабаттасуды орнату үшін тек 60 г салмағы бар. Жұмыс қысымы -100кПа вакуумнан 1,0МПа оң қысымға дейін, майлаусыз дизайнмен, тамаша герметикалық және шаңға төзімділігі жоғары. M5, Rc1/8, NPT1/8 және G1/8 сияқты бірнеше жіп опциялары қол жетімді, олар бүйірлік порт пен төменгі порт құбырларының орналасуын қолдайды. Ауыстырылатын жетек бастарының толық сериясы ұсынылады: стандартты/қысқа плунжер, тік/қысқа/бір жақты кері бұруға қарсы ролик рычагы, жалпақ түйме, сары саңырауқұлақ авариялық тоқтату, жасыл индикатор түймесі, топса тұтқасы және құлыпталатын айналмалы тұтқа, толық NC/NO 2 портты және 3 портты нұсқалары бар. Цилиндрлердің соғу шегін анықтау, жүгіруді қолмен іске қосу, қауіпсіздік авариялық блокировкасы, шағын айлабұйымдарды ауаны ауыстыру және вакуумды триггер тізбектері үшін кеңінен қолданылады, ол ықшам автоматтандыру жабдықтары үшін әмбебап механикалық ауа сигналының триггері ретінде әрекет етеді.
