Бренд:Richge Technology ұсынған SOLH

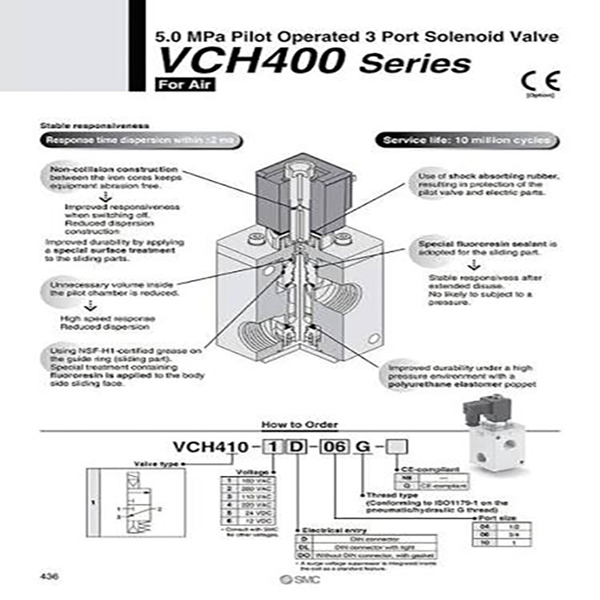

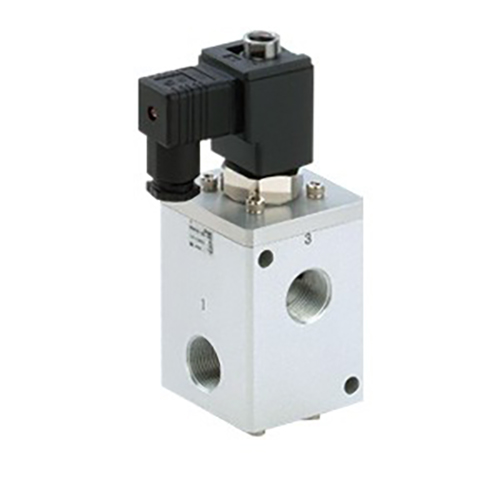

Richge технологиясы бойынша SOLH компаниясы әзірлеген және өндірген, VCH400 сериясы (әдетте VCH410 деп аталады) жоғары қысымды ұшқышпен басқарылатын 3 портты қалқымалы соленоидты клапан болып табылады. Орташа және жоғары қысымды сығылған ауа және инертті газ құбырлары үшін арнайы әзірленген ол 5,0 МПа дейінгі ең жоғары номиналды жұмыс қысымын, тамаша ағын сыйымдылығын және тұрақты жоғары қысымды ауыстырып қосу өнімділігін ұсынады, жоғары қысымды зарядтау, желдету және қысымды ауыстыру үшін негізгі басқару құрамдас бөлігі ретінде қызмет етеді.
|
Олem |
Спецификация мәліметтері |
| Клапанның құрылымы |
3 портты, пилоттық басқарылатын қалқымалы типті, полиуретанды эластомерлік тығыздағыш |
| Қолданылатын орта |
Сығылған ауа, инертті газ (коррозиялық газбен үйлеспейді) |
| Жұмыс қысымының диапазоны |
0,5–5,0 МПа; Максималды қысым: 5,0 МПа |
| Ағын өнімділігі |
G1/2 порты: тиімді қима ауданы 100–110 мм², Cv 5.3–5.8G3/4 және G1 порты: тиімді қима ауданы 110–120 мм², Cv 5.8–6.3 |
| Порт ағынының стандарты |
G1/2, G3/4, G1 (ISO 1179-1 стандартты параллель G жіп) |
| Жауап беру өнімділігі |
Жауап ауытқуы ≤ ±2 мс; Тұрақты ток катушкаларын бірнеше мс-те ауыстыру; Айнымалы ток катушкасын өшіру кідірісі 20–30 мс |
| Қоршаған ортаның жұмыс температурасы |
5 ~ 80 ℃ |
| Қорғау дәрежесі |
Тамшыға төзімді құрылыс, IP65-ке тең |
| Номиналды қызмет ету мерзімі |
10 миллионға дейін коммутация циклі |
| Діріл және соққыға төзімділік |
Дірілге төзімділік: 300 м/с²; Соққыға төзімділік: 100 м/с² |
Үлгі коды мысалы: VCH410-06-5D
--VCH410: сериялық негізгі код
--06: порт өлшемі коды (G3/4)
--5D: DC24V қуат көзі + DIN электр қосқышы Суффикс кодтары конфигурацияны толық саралау үшін порт өлшемін, катушкалар кернеуін және сым терминалдарының түрлерін қамтиды.
Функционалдық классификация
--VCH410 (Қалыпты жабық NC): шығыс порты қуат өшірілгенде автоматты түрде желдетіледі, негізгі ауа беруді қосу-өшіруді басқару үшін өте қолайлы.
--Селекторлық клапандар және зарядтау және желдету контурын басқару ретінде пайдалануға болады; кері қысым мен ауысу қысымының диапазоны құбырларды жобалау алдында расталуы керек.
--Негізгі параметрлерді растауға басымдық беріңіз: жұмыс қысымы, порт жіп өлшемі, NC/NO функциясы, катушкалар кернеуі және электр сымдарының интерфейсі.
--Жоғары қысымды ауыстыру немесе қос жоғары/төмен қысымды түрлендіру жұмыс жағдайлары үшін аралық тізбек қысымын тұрақтандыру үшін SOLH VCHR сериялы жоғары қысымды реттегіштермен сәйкестендіріңіз.
--Сүзу дәлдігі ≤5 мкм болатын таза құрғақ ауаны беруді талап етеді; май тұмандары мен бөлшектердің қоспалары тығыздағыштың тозуын тездетеді және қызмет ету мерзімін күрт қысқартады.
--Тыйым салынған орнату бағыты: арматура жинағына шаң, су және бөгде бөлшектер түсіп, кептеліс тудырмауы үшін катушкалар ешқашан төмен қарамауы керек.
--Стандартты жіпті тарту моменті:
*G1/2, G3/4 жіп порттары: 28–30 Н·м
*G1 жіп порты: 36–38 Н·м
--Тығыздау өнімділігін және электр сымдарының тығыздығын мерзімді түрде тексеріңіз.
--Қалқымалы катушканың жабысуын және ұзақ мерзімді статикалық күйден туындаған бітелуді болдырмау үшін толық ауысу циклін 30 күнде бір рет іске қосыңыз.
SOLH VCH410 жоғары қысымды пилоттық 3 портты электромагниттік клапан 5,0 МПа жұмыс қысымын қолдайды, полиуретанды серпімді тығыздағышпен, үлкен ағынды G стандартты порттарымен және 10 миллион циклдік қызмет ету мерзімімен, орташа және жоғары қысымды ауаға және инертті газды зарядтау және желдету өнеркәсіптік басқару тізбектеріне арналған сенімді арнайы коммутациялық клапанмен жабдықталған.
