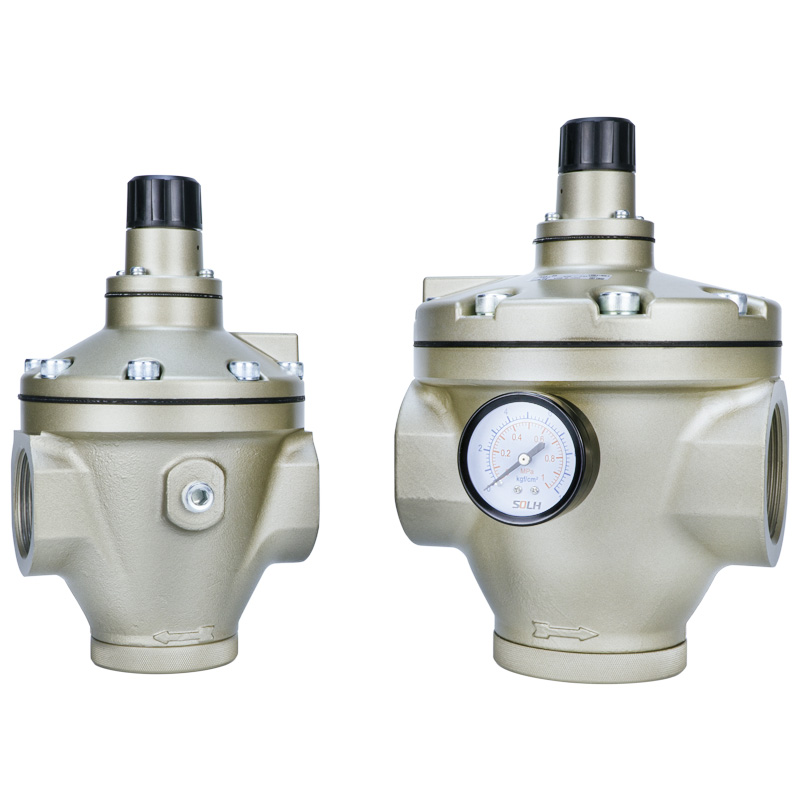

AR сериялы пилоттық қысым реттегіші (SOLH by Richge Technology)

Бренд:SOLH by Richge Technology (睿其格科技)

Өнімді орналастыру

     SOLH AR пилоттық реттегіштері AR425/435/625/635/825/835/925/935 толық үлгілерін қамтиды. Ішкі пилоттық рельеф құрылымын қабылдай отырып, бұл серия орташа жоғары қысымды, үлкен ағынды, алыс қашықтыққа және жоғары дәлдіктегі магистральдық ауа құбырларына бағытталған. Стандартты тікелей әсер ететін реттегіштермен салыстырғанда, ол жоғары реттеу дәлдігін, үлкен өткізу қабілеттілігін және қысымның ауытқуына қарсы күшті өнімділікті қамтамасыз етеді.

Құрылым және жұмыс принципі

     Құрылымы: Ұшқыш ауа тұрақты ағып тұратын ішкі ұшқыш рельефті түрі

     1 .Сығылған ауа кірісі негізгі ағын арнасына және тәуелсіз пилоттық басқару тізбегіне бөлінеді.

     2. Пилоттық ауа қысымы тұрақты шығыс қысымы үшін негізгі катушканың ашылуын реттеу үшін диафрагманы итереді.

     3. Кірістірілген рельеф функциясы тұрақты шығыс қысымын ұстап тұру үшін артық екінші қысымды автоматты түрде шығарады.

     4. Шамамен 5 л/мин ауаның тұрақты ағуы ультра жылдам әрекетті және тамаша реттеу дәлдігін қамтамасыз етеді.

Өнімнің негізгі мүмкіндіктері

     1. Үлкен ағын және жоғары қысым рейтингі

     Максималды жұмыс қысымы 1,5 МПа төзімді қысыммен 1,0 МПа жетеді. Порттардың өлшемдері 1/4 дюймден 2 дюймге дейін өзгереді.

     2. Өте жоғары реттеу дәлдігі

     Гистерезис ≤0,02 МПа және қайталану ≤0,01 МПа. Шығу қысымы кіріс қысымының күрт өзгеруі немесе ағынның лезде көтерілуі жағдайында да тұрақты болып қалады.

     3. Бірдей дене ішіндегі қос қысым диапазоны

     3.1 Суффикс 25 үлгісі: жалпы жоғары қысымды өнеркәсіптік қолданбалар үшін 0,05–0,83 МПа

     3.2 Суффикс 35 үлгісі: төмен қысымды дәлдікті басқару сценарийлері үшін 0,02–0,20 МПа

     4. Біріктірілген автоматты артық қысымды жою

     Қосымша сыртқы босату клапаны қажет емес. Кіріктірілген рельефтік құрылым қысымның шығуын тұрақтандырады және төменгі ағындағы пневматикалық компоненттерге қысымның әсер етуіне жол бермейді.

     5. Тұрақты, техникалық қызмет көрсетуге ыңғайлы құрылыс

     Жұмыс температурасы -5℃ мен +60℃ аралығында. Алюминий қорытпасынан құйылған корпус майлаусыз жұмыс істеуді және орнатудың ерікті бағытын қолдайды.

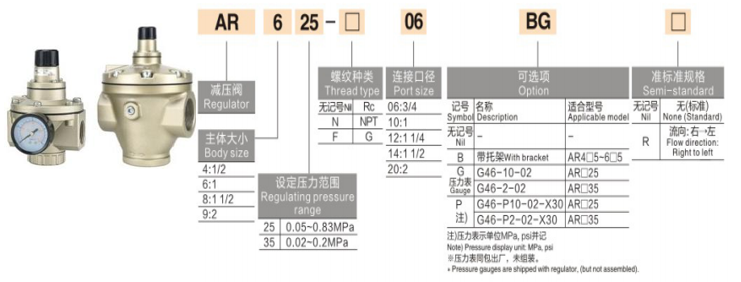

Үлгі және техникалық сипаттамалар кестесі

Жалпы техникалық параметрлер

     1. Қолданылатын орта: Құрғақ немесе майланған сығылған ауа

     2. Ең жоғары кіріс қысымы: 1,0 МПа

     3. Тұрақты қан шығыны: шамамен. 5 л/мин (ANR)

     4. Стандартты габариттік порт: 1/4 дюймдік жіп

     5. Құрылым түрі: Ішкі ұшқыш, тұрақты қан кетумен рельефті дизайн

Типтік қолданбалар

     1. Зауыттық магистральдық ауа құбырлары және орталықтандырылған ауа беру станциялары

     2. Үлкен саңылаулы цилиндрлермен, ауа қозғалтқыштарымен, ауа үрлеу және кептіру құрылғыларымен жабдықталған үлкен ағынды жабдық

     3. Дәл пневматикалық басқару: сынақ қондырғылары, позициялау жабдықтары, кернеуді бақылау және гидравликалық престер

     4. Қысымның қатты ауытқуы және ауаны алыс қашықтыққа өткізетін құбырлар

     5. Жоғары қысымды ауа резервуарларынан орташа қысымды өндірістік жабдыққа дейінгі екі сатылы қысымды төмендету жүйелері

Негізгі қорытынды

     AR пилоттық сериясы ішкі рельефтік пилоттық құрылымды, үлкен ағын сыйымдылығын, жоғары дәлдікті, қос таңдалатын қысым диапазондарын және тұрақты автоматты қан кету функциясын біріктіреді. Ол негізгі ауа магистральдары, жоғары ағынды жабдық және жоғары дәлдіктегі жоғары қысымды пневматикалық тізбектер үшін оңтайлы қысымды реттейтін шешім ретінде қызмет етеді.

Таңдауды салыстыру: Тікелей AR / Pilot AR / VEX1

     1. Тікелей әрекет ететін AR (AR20~60): Шағын ағын, үнемді құны, шағын тармақ тізбектері үшін стандартты реттеу дәлдігі

     2. Pilot AR (AR425~935): орташадан үлкенге дейін ағын, жоғары дәлдік, зауыттық магистральдық ауа құбырларына арналған

     3. VEX1 сериясы: Өте үлкен өткізу қабілеті, 3 портты шығару дизайны, көп сатылы қысымды реттеу және ультра жылдам рельеф өнімділігі
