Басқару клапаны

SOLH VM2 (VM200) орташа механикалық қалқымалы клапан сәйкес SMC үлгілерімен толығымен ауыстырылады. Cv=0,87 ағын коэффиценті бар орташа қалқымалы конструкциясы бар оның өткізу қабілеті стандартты Rc1/4 портымен және қосымша NPT/G1/4 жіптерімен жабдықталған шағын VM1 сериясынан шамамен 8 есе жоғары. Ол 0~1,0МПа төмен жұмыс істейді және вакууммен үйлеспейді, майланбайтын тозуға төзімді қалқымалы тығыздағыш пен берік металл корпусты қабылдайды. Бүйірлік порт пен төменгі порт құбырларының схемалары ауыстырылатын жетектердің толық тізбегі арқылы қол жетімді: стандартты POM ролик / қатайтылған болаттан жасалған тозуға төзімді ролик рычагы, бір жақты кері бұруға қарсы ролик, түз плунжер, жалпақ түйме, саңырауқұлақтың апаттық тоқтату басы, жасыл индикатор түймесі және құлыпталатын топса тұтқасы. Шынықтырылған болат шығыршық нұсқасы ауыр жүкті, тозуы жоғары өндірістік желілерге сәйкес келеді. Цилиндр мен сырғанау үстелінің соғу шегін анықтау, жабдықты қолмен жүгіруді іске қосу, айнымалы қондырғының ауасын ауыстыру және қауіпсіздік авариялық блоктау үшін кеңінен қолданылады, ол орау, тоқыма, басып шығару және жалпы автоматтандыру өндірісі желілері үшін негізгі механикалық ауа триггері ретінде қызмет етеді.

SOLH VM4 (VM400) орташа 3 портты қалқымалы механикалық клапан шағын VM1 және жоғары ағынды VM2 сериялары арасында орналасқан баламалы SMC үлгілерімен толығымен ауыстырылады. Оның негізгі артықшылығы -100кПа вакуумнан 1,0МПа оң қысымға дейінгі толық қысым диапазонымен үйлесімділікте, бұл функция VM2 құрылғысында қол жетімсіз. Ол қосымша NPT/G1/8 жіптері және Cv=0,38 ағын сыйымдылығы бар стандартты Rc1/8 портын қабылдайды, бүйірлік және төменгі порт құбырларының орналасуын қолдайды. Қатты металл корпуспен жасалған, ол 1000 м/с² соққыға және ауыр дірілге төтеп береді, ауыр салмақты өндірістік желілерге жарамды, ұзақ қызмет ету мерзімі үшін майланбайтын шаңға төзімді қалқымалы тығыздағышпен. Ауыстырылатын жетектердің толық жинағы берілген: стандартты / қатайтылған үйкеліске қарсы болат роликті рычаг, бір жақты кері бұруға қарсы ролик, тік плунжер, түрлі-түсті саңырауқұлақты апаттық тоқтату түймелері, 2/3 позициялы айналмалы тұтқалар, құлыпталатын түймелер және ауыстырып-қосқыш топса рычагтары. Цилиндр мен сырғанау үстелінің соғу шегін анықтауда, вакуумды адсорбция/шығару тізбектерінде, жабдықты қолмен жүгіруді іске қосуда, машина қауіпсіздігінің авариялық блоктауында және айлабұйым арматурасын ауыстыруда кеңінен қолданылады, бұл вакуум үйлесімділігін және күшті соққыға төзімділікті қажет ететін жұмыс жағдайлары үшін тамаша орташа механикалық іске қосу клапаны.

SOLH ITV жоғары ағынды электропневматикалық пропорционалды клапан балама SMC үлгілерімен толығымен ауыстырылады. Жабық контурлы қысымды кері байланыс жүйесін қолдана отырып, ол DC0–10V кернеуін, 4–20мА ток аналогтық сигналдарын және ±1% FS басқару дәлдігімен және IP65 шаң мен шашыраудан қорғайтын ауа қысымын қадамсыз, жоғары дәлдікпен қашықтан реттеуге қол жеткізу үшін CC-Link, PROFINET, EtherNet/IP қоса, қосымша өрістік автобус байланысын қабылдайды. Үш серия әртүрлі ағын диапазондарын қамтиды: микро төмен ағын үшін ITV1100, әмбебап орташа ағын үшін ITV2100 және 4400 л/мин ANR дейін, 0,005-тен 0,9 МПа реттелетін қысыммен ауыр жоғары ағын үшін ITV3100. Ол Rc/NPT/G жіптерін және итерілетін фитингтерді, кірістірілген LED сандық дисплейін және DC24V төмен қуат көзінде өзін-өзі диагностикалау дабылын қолдайды. Үлкен саңылау цилиндрлерін іске қосу, пленка мен сымның тұрақты кернеуін басқару, жартылай өткізгіш және оптикалық дәлдік процестері, автоматты түрде тарату және жабу, дәнекерлеу және тойтару жабдықтары үшін көп сатылы қысымды ауыстыру, автоматтандырылған өндірістік желілерде цифрлық орталықтандырылған қысымды басқаруды жүзеге асыру үшін бірнеше қол реттегіштерін ауыстыру үшін кеңінен қолданылады.

SOLH XTO674 және INA14 кірістірілген тексеру клапандары вакуумдық және төмен қысымды сұйықтық құбырларында кері ағыннан қорғау үшін сығылған ауамен де, таза сумен де үйлесімді, өте төмен 0,01МПа крекинг қысымы бар бір құрылымдық платформаны ортақ пайдаланады. XTO674 -30 ℃ дейін жұмыс істейтін жезден жасалған криогендік нұсқасы; INA14 стандартты сериясы жезден немесе SUS304 баспайтын болаттан жасалған корпусты қамтамасыз етеді, стандартты NBR тығыздағыштарымен, сонымен қатар қосымша май мен жоғары температураға төзімді FKM және ауа райына төзімді CR тығыздағыштарымен жабдықталған. Ағын көрсеткілері бар ықшам кірістірілген бұрандалы дизайн қосымша кронштейндерсіз тікелей құбырларға орнатылуы мүмкін, бұл вакуумдық генераторлар мен сорғыштар арасында орнатылған кезде вакуум жоғалуы мен кері ауа ағынын тиімді болдырмайды. Екі серияда криогендік жабдықта, вакуумдық өндірістік желілерде, коррозияға төзімді жоғары температуралы сұйықтық тізбектерінде және бір жақты қысымды ұстап тұру және кері ағынды болдырмау үшін жалпы пневматикалық және су құбырларында кеңінен қолданылатын құбырларды модификациясыз тікелей өрісті ауыстыруға арналған бірдей жалпы өлшемдер мен жіп өлшемдері бар.

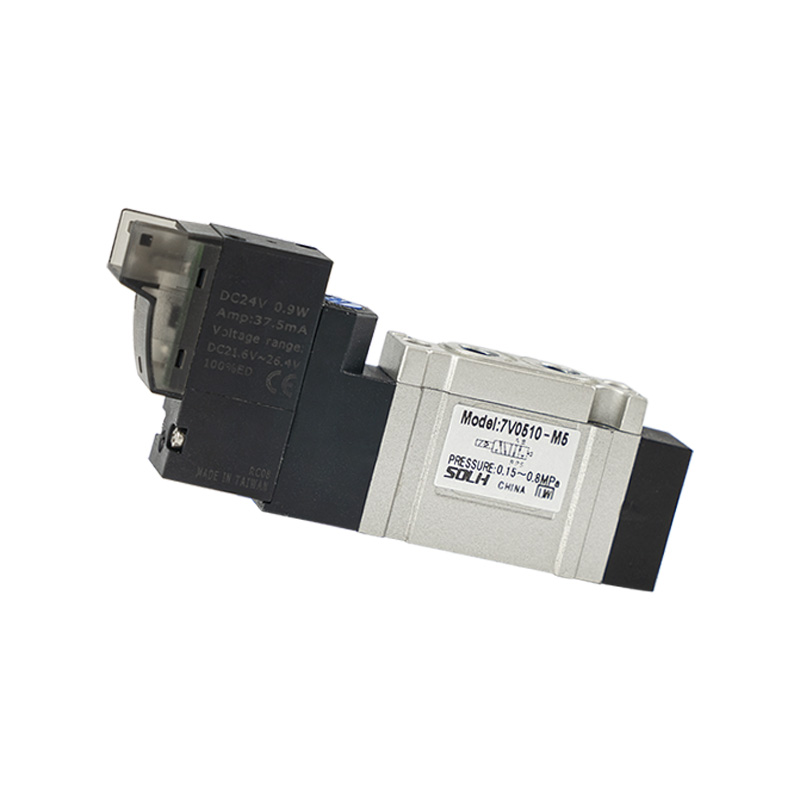

SOLH 7V ықшам ұшқышпен басқарылатын электромагниттік клапан 5/2 және 5/3 жолды толық нұсқаларды қамтиды, бір орамды серіппені қайтаруды, екі орамды бекітуді және орталықтың үш функциясын қамтиды: орталық жабық, орталық сору, орталық қысыммен жабдықтау. Ол дәстүрлі 4В сериялы клапандарға қарағанда шамамен 30% жоғары ағын сыйымдылығы бар, ≤50 мс коммутация реакциясы және 5 Гц-ке дейінгі максималды жұмыс жиілігі бар біріктірілген ішкі орталықтандырылған сорғыштың дизайнын қабылдайды. Өте төмен қуатты катушкалар тұрақты ток қуатын тұтыну 0,7 Вт және айнымалы ток 1,1ВА болатын үздіксіз қуаттандыру үшін аз жылу шығарады. M5-тен 3/8 дюймге дейінгі толық өлшемді топтама ұсынылады, стандартты бұрандалы порттарды да, жылдам кіретін фитингтерді де қолдайды. Шкафтың кеңістігін үнемдеу және негізгі ауа құбырларын жеңілдету үшін клапандарды жеке орнатуға немесе көп станциялы алюминий коллекторларына жинақтауға болады. Жұмыс қысымының диапазондары 0,15~0,8 МПа, жұмыс температурасы -20℃-0,8 МПа алюминийден жасалған құйылған клапанға қызмет көрсетеді. барлық автоматтандырылған өндірістік желілерде цилиндрді бағыттау және орталықтандырылған пневматикалық басқару үшін кеңінен қолданылады.

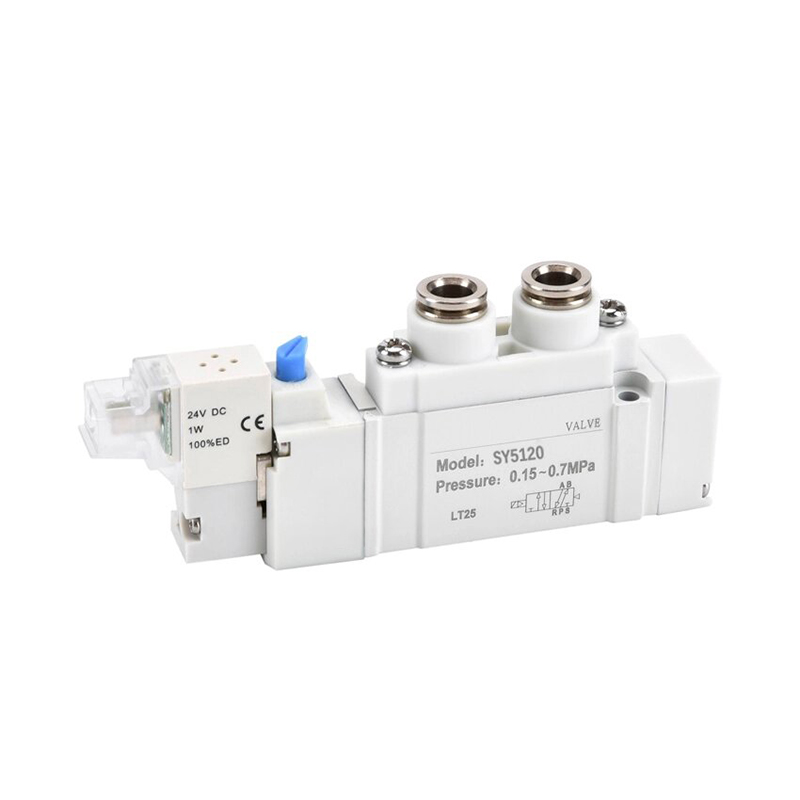

SOLH SY сериялы пилоттық басқарылатын 5 портты электромагниттік клапан сәйкес SMC клапандарымен, соның ішінде SY3000 mini, SY5000 орташа негізгі, SY7000 үлкен және SY9000 өте үлкен үлгілерімен толығымен ауыстырылады. Ол толық тізбек опцияларын қамтамасыз етеді: 5/2 бір/қос катушкалар және 5/3 үш позициясы бар орталық жабық, орталық шығатын және орталық қысыммен қамтамасыз ету функциялары. Стандартты 0,35 Вт катушкалар және қосымша 0,1 Вт қуатты ультра төмен қуат үнемдейтін катушкалар үздіксіз қуаттандыру үшін аз жылу шығарады. Ішкі пилоттық нұсқасы 0,1~0,7 МПа жұмыс істейді, ал сыртқы пилоттық нұсқасы -100кПа вакуумдық ортаны қолдайды. Саңылаулар жабылған катушка 200 миллион коммутация цикліне дейін жетеді. Ауа порттары құбырларды икемді бағыттау үшін бүйір, үстіңгі және астыңғы жағында орналасқан. Клапандар IP65 штепсельдік қосқышы және IP67 коллекторының базалық рейтингі бар тұтас банкті бөлшектемей бір клапанға техникалық қызмет көрсетуге мүмкіндік беретін SS5Y коллекторлы клапан аралдарымен үйлесімді қосылатын бекіткіш дизайнын қабылдайды. Оңтайландырылған ішкі жүгіргіштер ескі клапандарға қарағанда шамамен 80% жоғары ағынды қамтамасыз етеді және кірістірілген пилоттық сүзгі торы катушканың шаңға кептелуін болдырмайды. Жартылай өткізгіштерде, автомобиль дәнекерлеуінде, орауыштарда және медициналық автоматика жабдықтарында цилиндрлерді бағыттау және орталықтандырылған пневматикалық басқару үшін кеңінен қолданылады.

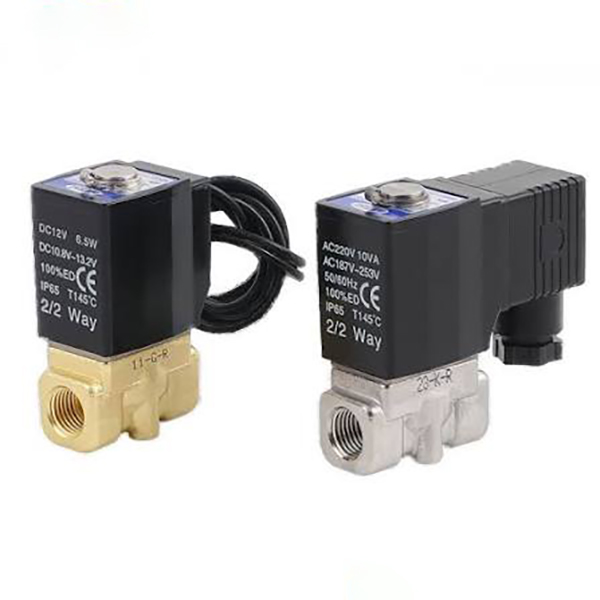

SOLH 2S сериясының 2/2-жолды қалыпты жабық сұйық электромагниттік клапандары екі толық желіні қамтиды: тікелей әсер ететін шағын саңылау 030/050 үлгілері және ұшқышпен басқарылатын үлкен саңылау 150~500 нұсқалары, таза суды, сығылған ауаны, кесу салқындатқышты, майлау майды және әлсіз коррозияға ұшырайтын сұйықтық құбырларын автоматты түрде қосу-өшіру үшін. Тікелей әрекет ететін нұсқа ең төменгі дифференциалды қысым шегінсіз нөлдік қысыммен іске қосуға мүмкіндік береді, ықшам өлшемді, әмбебап орнату бағытын және миллисекундтық жылдам ауысуды қамтамасыз етеді, бір нүктелі станокты салқындату, 3C микро ауа/су тармақтары және шағын тазалау жабдығы сияқты төмен қысымды микро ағынды қолданбалар үшін өте қолайлы. Ұшқышпен басқарылатын түрі толық ашу үшін ең аз 0,05МПа қысым айырмашылығын қажет етеді, ауа компрессорының ағызу коллекторларына, негізгі бүріккіш су желілеріне және жоғары ағынды айналмалы суды тазарту құбырларына қолайлы төмен ваттты төмен қызу катушкалары бар ультра үлкен ағынды береді. Стандартты NBR нитрилді резеңке тығыздағыштары қосымша қышқылға және ыстық суға төзімді EPDM тағамдық тығыздағыштармен жабдықталған. Көп халықаралық жіп стандарттары (PT/G/NPT) және жаһандық әмбебап катушкалар кернеулері (DC12/24V, AC24/110/220V) қол жетімді, оларға DIN штепсельдік және сым сымдарының сым опциялары қолдау көрсетеді. Ыстыққа төзімді катушкалар ұзақ мерзімді үздіксіз қуаттандыруға мүмкіндік береді. Таңдау нұсқаулығы: статикалық қысымы 0,05МПа төмен және шағын ағыны бар құбырлар үшін тікелей әсер ететін түрі; Тұрақты жоғары қысымды және үлкен айналым ағыны бар G1/2 және одан жоғары негізгі тақырыптарға арналған пилоттық нұсқа. EPDM тығыздағыш ыстық су мен тағамдық сұйық орта үшін міндетті болып табылады.

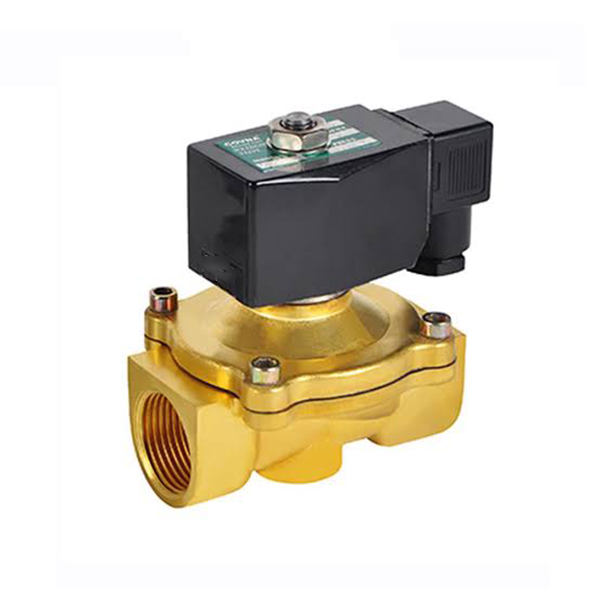

SOLH 2W сериялы 2/2 жақты қалыпты жабық сұйық электромагниттік клапан қатты жезден жасалған корпусы бар, шағын саңылаулы тікелей әсер ететін 030/050 үлгілері мен үлкен саңылау ұшқышпен басқарылатын 150~500 нұсқаларын қамтиды, олар таза суды, сығылған ауаны, кесу салқындатқышын, майлау майын және әлсіз коррозиялық сұйықтық құбырларын автоматты түрде қосу-өшіруді басқаруға арналған. Тікелей әрекет ететін нұсқа ең төменгі жұмыс қысымының шегі жоқ нөлдік дифференциалды қысымды іске қосуды жүзеге асырады, ықшам өлшемді, әмбебап орнату бағдарын және миллисекундтық жоғары жиілікті коммутацияны ұсынады, төмен қысымды микро ағынды тармақтар, вакуумдық қосалқы су тізбектері және шағын станоктар үшін бір нүктелі салқындату үшін өте қолайлы. Ұшқышпен басқарылатын түрі ең аз 0,05МПа іске қосу дифференциалды қысымын қажет етеді, ауа компрессорының магистральдық ағызу желілеріне, жалпы жинақтағы шашыратқыш су тізбектеріне және суды тазарту жүйелеріне арналған жоғары ағынды циркуляциялық құбырларға сәйкес келетін төмен қуатты төмен температуралы орамдары бар ультра үлкен ағынды береді. Стандартты NBR нитрилді резеңке тығыздағыштары қосымша ыстыққа және қышқылға төзімді EPDM тағамдық тығыздағыштарымен жабдықталған. Көптеген халықаралық жіп стандарттары (PT/G/NPT) және толық диапазондағы катушкалар кернеулері (DC12/24V, AC24/110/220V) қол жетімді, олар шкаф сымдарына арналған DIN аша розеткаларымен және ылғалды сыртқы жабдық үшін IP65 су өткізбейтін сым сымдарымен қамтамасыз етіледі. Ыстыққа төзімді катушкалар күйіп кетпестен 24 сағат бойы үздіксіз қуат беруге мүмкіндік береді. Таңдау бойынша нұсқаулар: статикалық қысымы 0,05МПа төмен және микро бір нүктелі ағыны бар құбырлар үшін тікелей әсер ететін түрін таңдаңыз; тұрақты жоғары қысымды үлкен циркуляциясы бар G1/2 және одан жоғары негізгі тақырыптар үшін ұшқышпен басқарылатын нұсқаны таңдаңыз. EPDM тығыздағыш ыстық су, тазартылған су және тағамдық сұйық орта үшін міндетті болып табылады.
