VM1 (VM100) сериясы шағын 2/3 портты механикалық қалқымалы клапан

Бренд: SOLH by Richge Technology

 Өнімді орналастыру

     VM1 (VM100) сериясы - бұл SMC түпнұсқа үлгілерімен толығымен ауыстырылатын шағын 2/3 портты механикалық қалқымалы клапан. Ол өте ықшам жеңіл контуры, вакуумды және оң қысымды қамтитын кең жұмыс қысымының диапазоны және көп ауыстырылатын жетек бастары бар сенімді қалқымалы тығыздау құрылымын қабылдайды. Жабдық орнын анықтау, инсульт шегін анықтау, қолмен жүгіру операциясы және шағын автоматтандырылған машиналарда шағын ауа тізбегін қосу үшін кеңінен қолданылады.

Негізгі техникалық сипаттамалар (VM100 / VM1 сериясы)

  1 Негізгі параметрлер

     -- Сұлба түрлері: 2-порт (NC/NO), 3-порт (N.C. / N.O.)

     -- Құрылымы: Тығыз нығыздау өнімділігі бар тікелей әсер ететін қалқымалы түр

     -- Қолданылатын сұйықтық: сығылған ауа, инертті газ

     -- Жұмыс қысымының диапазоны: -100кПа ~ 1,0МПа (вакууммен үйлесімді)

     -- Қоршаған орта және орташа температура: -5 ~ +60℃ (ішкі мұздану жоқ)

     -- Порт ағынының өлшемдері: M5, Rc1/8 (NPT1/8 және G1/8 қосымша)

     -- Ағынның сыйымдылығы: Cv=0,11, тиімді қима ауданы 2,5мм²

     -- Таза салмақ: бүйірлік порт нұсқасы 60г, төменгі порт нұсқасы 67г (ультра жеңіл)

     -- Құбырлардың орналасу параметрлері: бүйірлік порт, төменгі порт

     -- Майлау талабы: майлаусыз жұмыс

  2. Жалпы өлшемдер

     -- Бүйірлік порт үлгісі: 11 × 36 × 16 мм

     -- Төменгі порт үлгісі: 11 × 28 × 25 мм

 Схеманы анықтау және жұмыс логикасы (3-порт / 2-порт)

   1. 3-порт түрі (VM13x, Ең танымал)· Порт 1(P): Ауа беру кірісі

     -- 2(A) порты: шығысты басқару

     -- Порт 3(R): Шығару порты

     -- Қалыпты жабық NC: Іске қосылмаған → P А-дан ажыратылған, A R-ге қосылған

     -- Әдетте ашық ЖОҚ: Іске қосылмаған → P A-ға қосылған, A R-дан ажыратылған

   2. 2-порт түрі (VM12x)

     -- 1-порт (P): сұйықтық кірісі

     -- Порт 2(A): басқару шығысы

     -- Әдетте жабық логика: Ауа өтуі басқан кезде ашылады, босатылғаннан кейін үзіледі

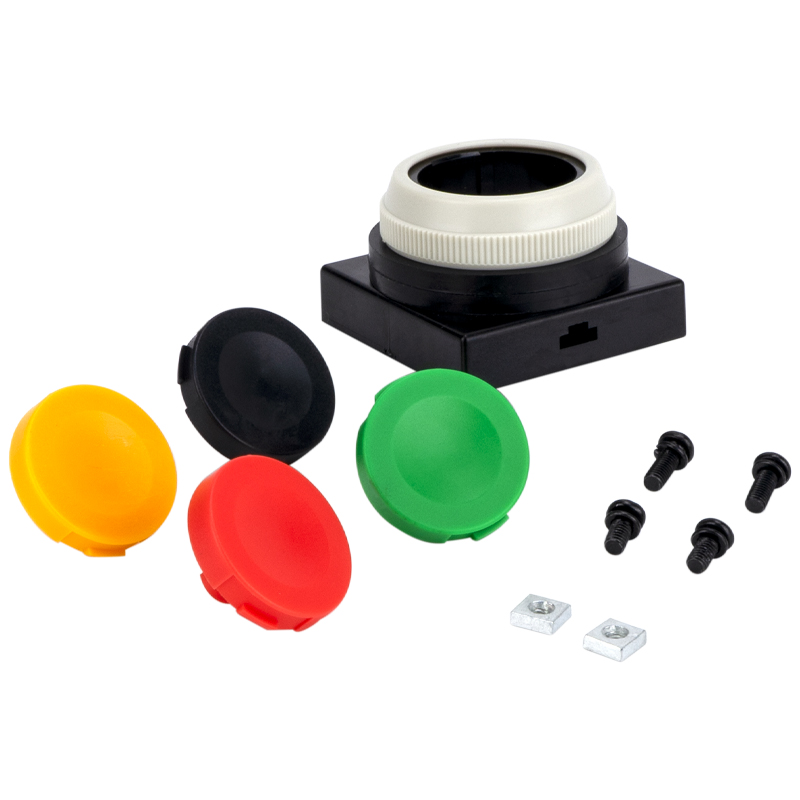

Ауыстырылатын жетек бастарының толық ауқымы

 1. Негізгі түзу плунжер түрі

     -- VM130 / VM120: Стандартты 4,8 мм инсульт плунжері

     -- VM130U / VM120U: қысқа 2,5 мм инсульт плунжері

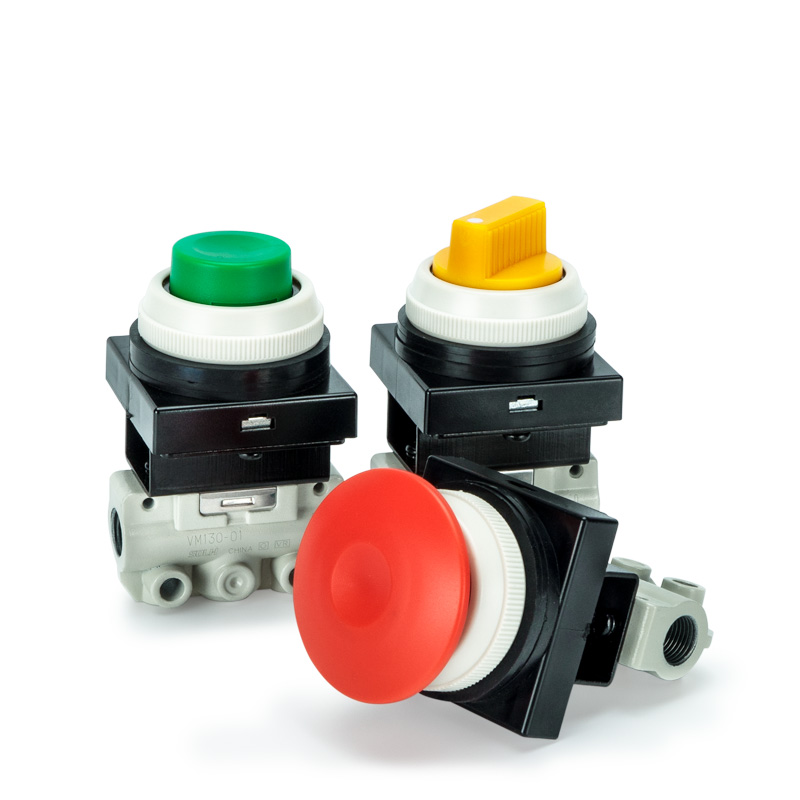

 2. Түйме түрі (қолмен жүгіру операциясы)

     -- VM132 / VM122: жалпақ стандартты түйме

     -- VM132Y / VM122Y: төтенше тоқтату және жоғары көріну үшін сары саңырауқұлақ басы

     -- VM132G / VM122G: жасыл индикатор түймесі

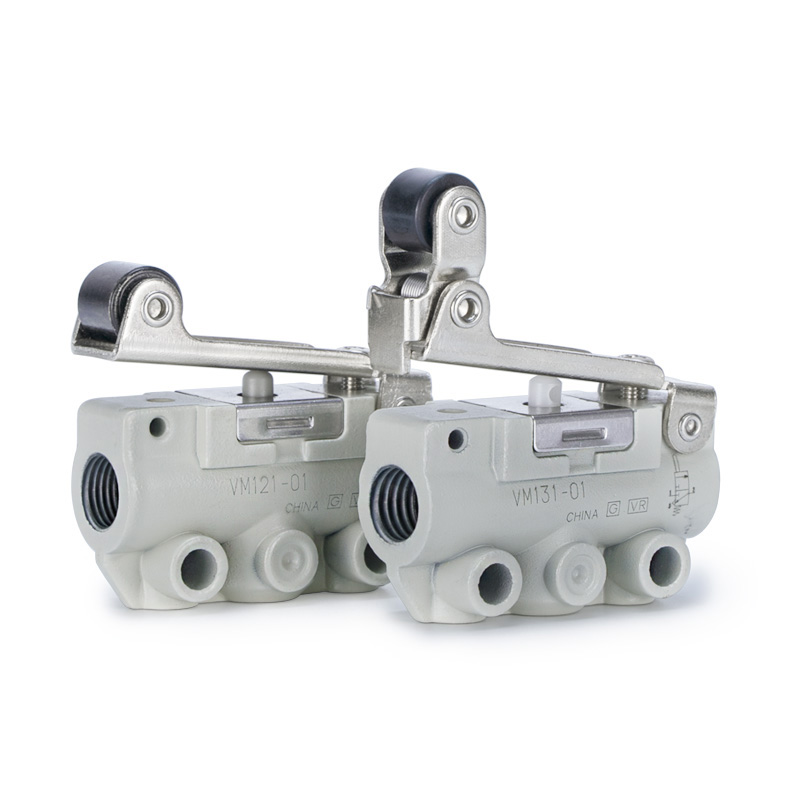

  3. Ролик рычагының түрі (инсульт пен шекті анықтау)

     -- VM131 / VM121: Стандартты түзу ролик тетігі

     -- VM131U / VM121U: қысқа жүріс роликті тұтқасы

     -- VM133 / VM123: бір жақты кері көтерілуге ​​қарсы ролик тетігі

  4. Қосымша қосымша жетектер

     Топса рычагы, ауыстырып-қосқыш тұтқасы, құлыпталатын айналмалы тұтқа және көбірек теңшелген триггер бастары

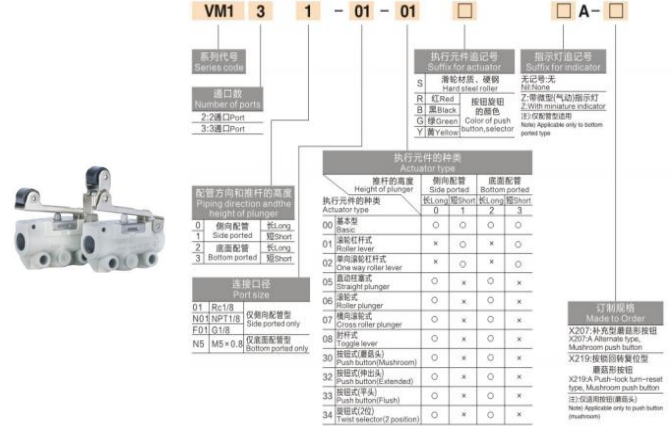

 Үлгі кодының түсіндірмесі

  1.  (Мысалы: VM131-01-01A)

     -- VM131: 3-портты схема + ролик рычагының жетекі

     -- 01: порт ағынының коды (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: бүйірлік порт орналасуы (02 = төменгі порт орналасуы)

     -- Жұрнақ коды: A=стандартты; Y = сары саңырауқұлақ; G=жасыл түйме; U=қысқа соққы

  2. Жалпы стандартты модельдер

     -- VM131-01-01A: 3-портты ролик рычагы, Rc1/8, бүйірлік порт (ең көп қолданылатын)

     -- VM132-M5-00A: 3 портты жалпақ түйме, M5 жіп, төменгі порт

     -- VM130U-01-N01Y: 3 портты қысқа поршень, NPT1/8, сары саңырауқұлақтың төтенше басы

Өнімнің негізгі артықшылықтары

     -- Ультра кішкентай және өте жеңіл: ені 11 мм тар 60 г, машинаның ішкі кірістіруіне және тығыз панельді жинақтауға өте ыңғайлы

     -- Кең әмбебап қысым диапазоны: көп мақсатты тізбекті басқару үшін 1,0 МПа оң қысымға дейінгі толық вакууммен үйлесімді

     -- Төзімді қалқымалы тығыздағыш құрылымы: тамаша ауа өткізбейтіндігі, ұзақ қызмет ету мерзімі және шаңның ластануына төзімділігі

     -- Иілгіш құбырлар және монтаждау: бүйірлік/төменгі порт опциялары, бүйірлік орнату, төменгі монтаждау, қосымша кронштейн негізі (VM1-B)

     -- Майлаусыз дизайн: төмен техникалық қызмет көрсету құны және таза ауа циклінің жұмысы

     -- Толық жетек портфолиосы: қолмен жүгіру, инсульт шегі, қауіпсіздік апаттық тоқтату және механикалық триггердің барлық жұмыс сценарийлеріне сәйкес келеді.

Әдеттегі қолданба сценарийлері

     -- Машина жүрісін шектеу қосқыштары: Цилиндрдің толық жүріс күйін кері байланысты анықтау

     -- Қолмен жүгіру және жабдықты іске қосу: панельді басу түймешігінің қолмен сынақ ауа тізбектері

     -- Қауіпсіздік блоктауы және авариялық тоқтату ілмектер: машина қауіпсіздігіне арналған сары саңырауқұлақ басы жетекі

     -- Шағын айлабұйымдар және қысқыш құрылғылар: қысқыш / қысқыш пневматикалық қосқыш

     -- Вакуумды басқару тізбектері: -100кПа вакуум жағдайында тұрақты ауысу

     -- Жалпы автоматика жабдығы: Механикалық триггер ауа сигналы және позицияға кері байланыс тізбектері

Бір сөйлемнен тұратын түйіндеме

     SOLH VM1 миниатюралық механикалық қалқымалы клапанның ультра жеңіл 60 г ықшам корпусы, сенімді қалқымалы тығыздағыш, толық вакуумдық ~ 1,0 МПа жұмыс диапазоны, қос бүйірлік/төменгі порт орналасуы және толық ауыстырылатын жетек басы бар, барлық шағын автоматтандырылған жабдық үшін таңдаулы механикалық триггер ауаны басқару клапаны ретінде қызмет етеді.
