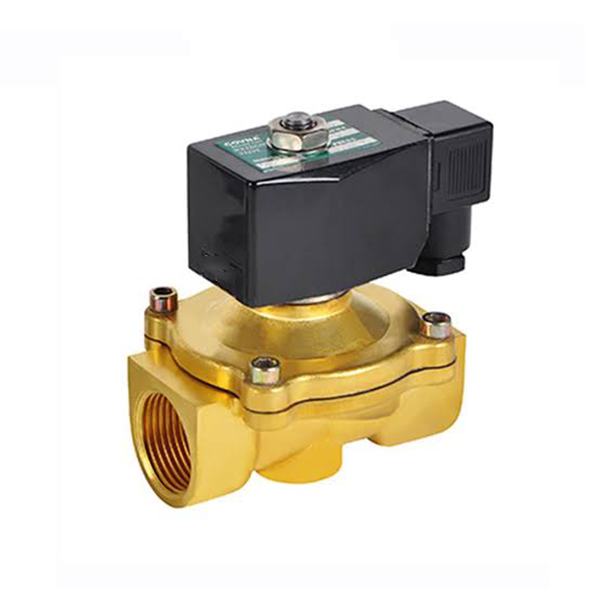

2W сериясы 2/2 жолды сұйық электромагниттік клапан (тікелей әрекет ететін + ұшқышпен басқарылатын)

Бренд: SOLH by Richge Technology

Өнімге шолу

     SOLH 2W сериясы - бұл екі құрылымдық желіге бөлінген әмбебап өнеркәсіптік 2/2 жақты қалыпты жабық сұйықтықты өшіру электромагниттік клапаны: тікелей әрекет ететін 2 Вт (030/050 шағын сериясы) және ұшқышпен басқарылатын 2 Вт (150 ~ 500 үлкен саңылау сериясы). Ол таза су, сығылған ауа, майлау майы, салқындатқыш кесу сұйықтығы және әлсіз коррозиялық сұйықтық құбырлары үшін автоматты қосу/өшіруді басқаруды жүзеге асырады.

       * Көпқабатты коррозияға қарсы тығыздағышпен жезден жасалған клапан корпусы; толық диапазонды таңдау үшін нөлдік қысымды іске қосу тікелей типті және жоғары ағынды пилоттық типті қос опциялар

       * Жаһандық экспорт үшін PT/G/NPT көп ағынымен үйлесімді стандартталған өлшем және жіп сипаттамалары

       * Төмен температураға төзімді катушкалар тұрақты ұзақ мерзімді үздіксіз қуаттандыруды қолдайды

     Су тазарту жабдықтарымен, станоктарды салқындату схемаларымен, бүріккіш тазалау желілерімен, ауа компрессорлық құбырлармен және толық салалық сұйықтықты автоматтандыру жүйелерімен кеңінен сәйкес келеді.

Екі өнім желісі Толық жіктелуі: Тікелей әрекет ететін NC VS ұшқышпен басқарылатын NC

  1. Тікелей әрекет ететін 2 Вт Әдетте жабық (үлгі мысалы: 2W-L030-08)

     --Жұмыс принципіple:Электромагниттік катушкалар 0МПа нөлдік орташа қысымда толық ашуға мүмкіндік беретін негізгі клапан орынын ашу/жабу үшін ішкі якорь діңін тікелей жетектейді.

        * Қуатты ӨШІРУ: Серіппе құбырдағы сұйықтықты толығымен өшіру үшін тығыздағыш тығыздағышты қысады

        * Қуат қосулы: электромагниттік күш сұйықтықтың екі жақты айналымын жүзеге асыру үшін катушканы көтереді

           Қосымша пилоттық камера жоқ, миллисекундтық жылдам жауап беру жылдамдығы бар өте қарапайым құрылым.

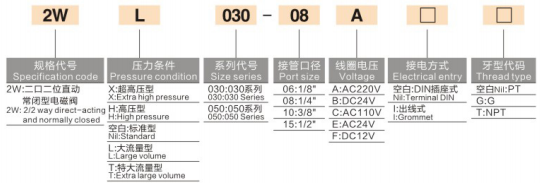

    -- Толық үлгі кодтау ережесі

     2Вт - Қысым/Ағын жұрнағы - Өлшем сериясы - Порт жіпі - Катушка кернеуі - Сымдар түрі - Жіп стандарты

        * 2Вт: Тікелей әрекет ететін 2/2-жолды әдетте жабық электромагниттік клапан

        *  Қысым және ағын жұрнағы: Бос=Стандартты / L=Үлкен ағын / T=Өте үлкен ағын / H=Жоғары қысым / X=Қосымша жоғары қысым

        *  Өлшем сериясы: 030 (миниатюралық), 050 (орташа шағын)

        *  Порт коды: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Кернеу коды: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Сымдар режимі: бос=DIN ұясы (басқару шкафы үшін стандарт), I=су өткізбейтін сым сымы (сыртқы ылғалды жабдық)

        *  Жіп стандарты: Blank=PT Британдық конустық жіп, G=G параллель жіп, T=NPT американдық жіп

   --  Негізгі артықшылықтар

       *  Нөлдік дифференциалды қысымды іске қосу, жұмыс қысымының ең төменгі шегі жоқ, вакуум, микро қысым және микро ағынды су тізбегіндегі тұрақты ашу

        *  Ультра ықшам корпус, тар жабдық шкафының орналасуы үшін ерікті орнату бұрышы

        *  Миллисекундтық жылдам қосу-өшіру реакциясы, жоғары жиілікті үзік-үзік іске қосу-тоқтату циклдары үшін қолайлы

        *  Шығын құны төмен шағын клапан корпусы, бір нүктелі тармақты басқару үшін үнемді бірінші таңдау

     --  Қолдану сценарийлері

      Шағын CNC станоктарына арналған бір нүктелі салқындатқыш майды бүрку, шағын бүріккіш тазалау машиналары, 3C автоматика жабдығы үшін микро ауа/суды басқару, ауа компрессорларының шағын тармақ қосқыштары, зертханалық микро сұйықтықты қосу/өшіруді басқару.

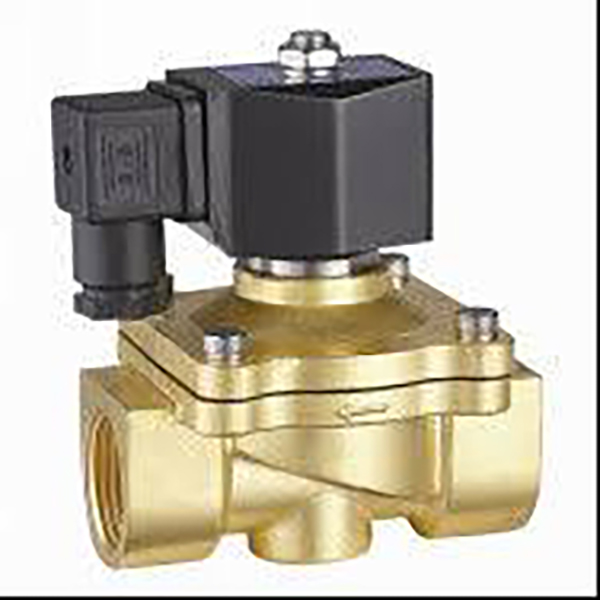

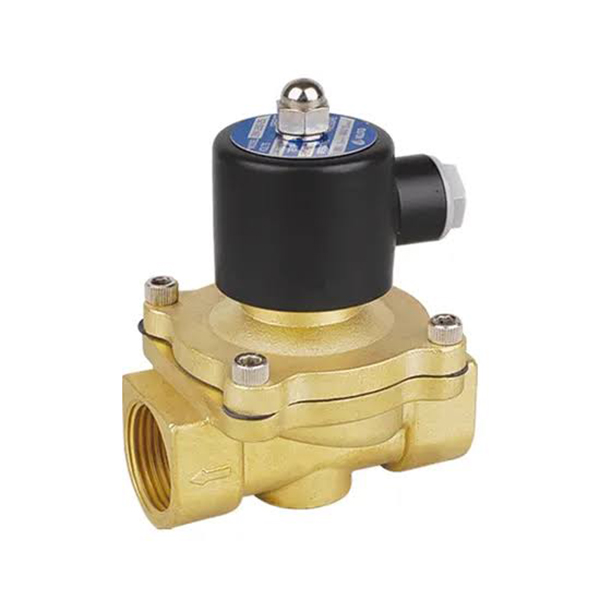

  2. 2 Вт пилотпен жұмыс істейтін қалыпты жабық (үлгі мысалы: 2W250-25)

     -- Жұмыс принципі:Ірі саңылаулы негізгі катушканы көтеру үшін құбырдың орташа қысымына сүйенетін кіріктірілген пилоттық қан кету тесігі; катушкалар қуатты аз тұтынатын және аз жылу өндіретін кішкентай пилоттық тесікті ғана басқарады. Ең аз іске қосу дифференциалды қысымы 0,05МПа, орташа қысымсыз клапан толық ашылмайды.

        * Қуатты ӨШІРУ: Пилоттық саңылау тығыздалған, ішкі қуыс қысымы құбырды жабу үшін тығыздағышты қысады

        * Қуат қосулы: ұшқыш камераның қысымы ағып жатыр, орташа қысымды ұяшықтар жоғары көлемді сұйықтық ағыны үшін негізгі клапанды ашады, максималды тесік Φ50 (G2 дюйм) дейін

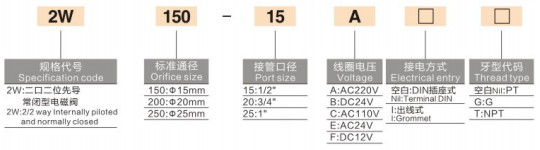

    --Толық үлгі кодтау ережесі

        2Вт - Саңылаудың өлшемі - Порт бұрандасы - Катушка кернеуі - Сымдар түрі - Жіп стандарты

        *  2 Вт: ұшқышпен басқарылатын 2/2 жақты әдетте жабық электромагниттік клапан

        *  Стандартты тесік өлшемі: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Порт коды: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Кернеу, сым және жіп кодтары тікелей әсер ететін сериялармен, үйлесімді катушкалардың қосалқы бөлшектерімен толығымен ауыстырылады

  3. Негізгі артықшылықтар

     -- Жоғары орташа ағынға, өте төмен құбырдағы қысымды жоғалтуға арналған өте үлкен тікелей саңылау, бүкіл желілік орталықтандырылған су/ауа құбыры үшін өте қолайлы

     -- Төмен қуатты катушкалар үлкен саңылаулы клапан корпусы, 24 сағат үздіксіз жұмыс кезінде төмен температураның жоғарылауы, күйіп қалуға қарсы өнімділік

     -- Кең ағынды арнаны бітеп тастау оңай емес, ұсақ қоспалары бар айналымдағы өнеркәсіптік салқындатқыш суды қолдайды.

     -- Бір пилоттық клапан бірнеше шағын тікелей клапандарды алмастыра алады, магистральдық құбырдың орналасуын жеңілдетеді және сатып алу құнын азайтады

  4.Қолдану сценарийлері

     Үлкен конвейерлік спрейді тазалау жабдығына арналған негізгі су тізбегін басқару, ауа компрессоры толық машинаны төгу және магистральдық ауа құбырын өшіру, айналмалы салқындату жүйесінің үлкен ағынды құбырлар, су тазарту жабдығы, тағамды қаптамаға және химиялық жабдыққа арналған жалпы сұйықтықтың негізгі қосқышы.

Әмбебап ортақ негізгі мүмкіндіктер (тікелей + ұшқышпен басқарылады)

  1.Біркелкі NC Қалыпты жабық функциясы (зауыттық әдепкі)

     Электр қуатын өшірген кезде автоматты түрде өшіру, жүйенің қауіпсіздігін жоғарылату үшін жабдықты өшіру кезінде толып кетуді, судың/ауаның ағып кетуін тиімді болдырмайды.

  2. Қос қосымша тығыздағыш материалдар

     -- Стандартты NBR нитрилді резеңке: таза суға, сығылған ауаға және майлау майына арналған жалпы жұмыс жағдайларына арналған әмбебап.

     -- Қосымша EPDM этилен пропилен: ыстыққа төзімді, әлсіз қышқылға және сілтіге төзімді, ыстық суға, тағамдық таза сұйықтыққа және тұздауға арналған жабдыққа арналған.

  3. Көп спецификациялы әмбебап үйлесімді катушкалар

     Толық айнымалы және тұрақты кернеуді қамту, ұзақ мерзімді үздіксіз қуаттандыруды қолдайтын төмен қуатты оқшауланған катушкалар; ішкі шкаф пен сыртқы жабдықтың сымдарына бейімделетін қос сым схемалары (DIN ұясы / су өткізбейтін сым).

  4.Көп халықаралық экспорттық жіп стандарттары

     Үш жіп опциясы: PT Британдық конустық, G параллель BSPP, NPT американдық жіп, отандық автоматтандыру жабдығына және шетелдегі өндіріс желісінің экспорттық сұраныстарына сәйкес келеді.

  5. Гравитациясыз әмбебап орнату

     Клапан корпусын ашу/жабу өнімділігіне әсер етпестен тігінен, көлденеңінен немесе төңкеріліп орнатуға болады, шкафтың ықшам орналасуына өте ыңғайлы.

  6. Толық қысым дәрежесін теңшеу

     Тікелей сериялар стандартты / жоғары қысымды / қосымша жоғары қысымды / үлкен ағынды теңшелген нұсқаларды қолдайды; пилоттық сериясы кәдімгі 0,05~1,0МПа өнеркәсіптік сұйықтық қысымының диапазонына бейімделеді.

Бірыңғай жалпы техникалық сипаттама кестесі

Тікелей VS ұшқышпен басқарылатын толық таңдауды салыстыру кестесі

Сегменттелген типтік қолданба сценарийлері

  1. 2 Вт тікелей әрекет ететін NC Қолданылатын өрістер

     -- Бір нүктелі салқындатқыш май бүрку және шағын CNC станоктарына арналған микро спрей, қарапайым станциялық микро сұйықтықты басқару

     -- 3C автоматика жабдығы үшін вакуумды қосалқы сумен жабдықтау және шағын пневматикалық тармақты қосу/өшіру

     -- Кіші ультрадыбыстық тазалау жабдығы, зертханалық микросұйықтықты басқару ілмектер

     -- Жабдыққа техникалық қызмет көрсету бөлімі, шағын қондырғыларға арналған бір нүктелі су/газ қосқышы

  2. 2 Вт ұшқышпен басқарылатын NC Қолданылатын өрістер

     -- Ауа компрессорының толық машинаны төгу, цехтың магистральдық ауа құбырын ажырату клапаны

     -- Үлкен конвейердегі бүріккіш тазалау жабдығына арналған негізгі су тізбегін басқару

     -- Суды тазарту айналым жүйесі, өнеркәсіптік салқындату үлкен ағынды құбырлар

     -- Азық-түлік орауыштары мен толық химиялық жабдыққа арналған үлкен саңылаулы сұйықтықтың негізгі қосқышы

Негізгі таңдау ережелері

     -- Құбырдағы су/ауа қысымы 0,05МПа төмен, үзік-үзік микро орта, вакуум тізбегі → 2 Вт тікелей әсер ететін түрін таңдау керек

     -- Құбырдың өлшемі ≥G1/2, тұтас магистральдық құбыр жоғары ағынды беріліс, ұзақ мерзімді тұрақты қысым құбыры → 2 Вт ұшқышпен басқарылатын түрін таңдаңыз

     -- Ыстық су, тазартылған су, әлсіз қышқыл сұйықтығының жұмыс жағдайлары: Тапсырыс беру кезінде EPDM тағамдық пломбасын көрсетіңіз

     -- Машинаны басқару шкафының ішіндегі орталықтандырылған сымдар: DIN розеткасының сым түріне басымдық беріңіз; сыртқы спрей және ылғалды жабдық I су өткізбейтін сым қорғасын түрін таңдайды

     -- Жоғары қысымды су тізбегі және жоғары ағынды станциялар H/L/T жұрнағы бар теңшелген клапан корпустарын таңдай алады.

Сәйкес келетін толық пневматикалық және сұйық тізбек шешімдері

  1. Кіші салқындату тармақтарының схемасы

     AFC ауаға қызмет көрсету блогы → 3V сериясы 3/2 электромагниттік клапан → PU пластикалық түтік → 2 Вт тікелей әсер ететін клапан (салқындатқыш су тізбегін қосу/өшіруді басқару)

  2. Толық машинаның негізгі су тақырыбының тізбегі

     Су ыдысы / ауа компрессорының магистральдық құбыры → 2 Вт пилоттық үлкен саңылаулы клапан → әрбір станцияға бүріккіш құбыр желісін жеткізу

  3. Жарылыстан қорғалған сұйықтық цехының тізбегі

     Жарылыстан қорғалған ауа көзін өңдеу қондырғысы → 2 Вт пилоттық клапан, жарылысқа төзімді автоматты басқару құбырларымен сәйкестендірілген жарылыстан қорғалған катушкалар

Бір сөйлемнен тұратын түйіндеме

     SOLH 2W сериялы жезден жасалған 2/2 жақты қалыпты жабық сұйықтық электромагниттік клапаны нөлдік қысымды іске қосудың шағын тікелей әрекет ететін нұсқасын және төмен қуатты жоғары ағынды үлкен ұшқышпен басқарылатын нұсқаны қамтамасыз етеді, қосымша NBR/EPDM тағамдық тығыздағышымен, көп жіпті және көп вольтты үйлесімділігімен, суды, ауаны, майды автоматты түрде жууға арналған құралдарды, суды автоматты түрде жууға арналған құралдарды, суды жууға арналған құралдарды және шашыратқыштарды тазалауды басқару үшін кеңінен қолданылады. автоматтандыру құралдары.
