2S сериясы 2/2 жолды сұйық электромагниттік клапан (тікелей әрекет ететін + ұшқышпен басқарылатын)

Бренд:Richge Technology ұсынған SOLH

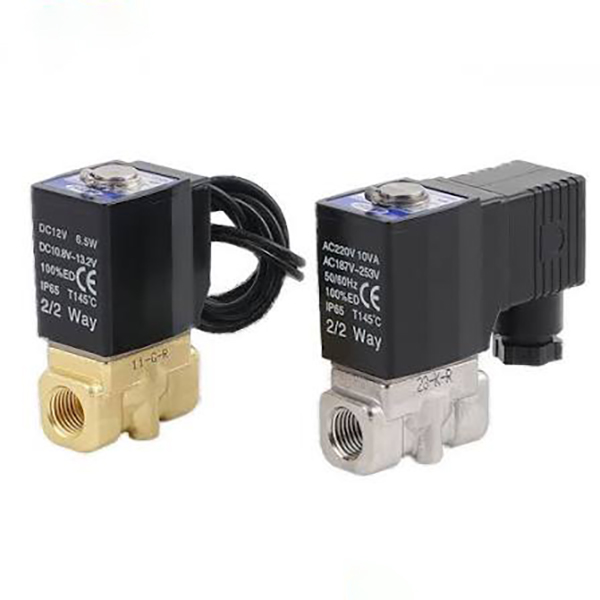

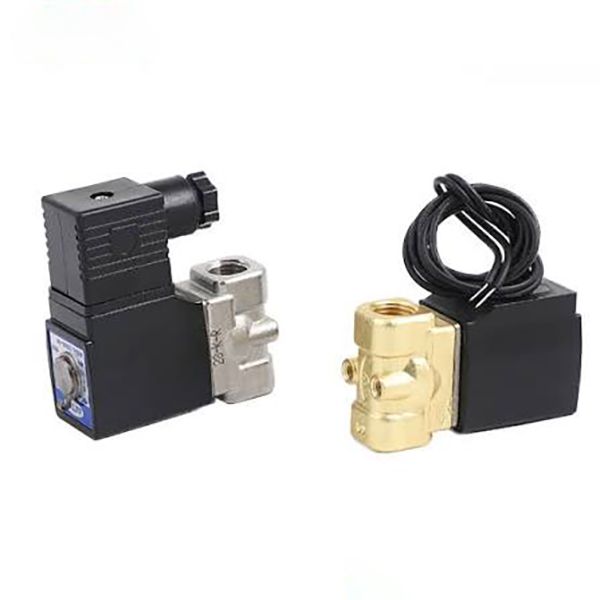

Өнімге шолу

  1. SOLH 2S сериялары екі толық өнім желісіне бөлінген 2/2 жақты әдетте жабық сұйықтықты өшіру электромагниттік клапандары болып табылады:

     -- Тікелей әрекет ететін 2S (кіші тесіктер сериясы 030/050)

     -- Ұшқышпен басқарылатын 2S (150~500 үлкен тесік сериясы)

  2. Таза суды, сығылған ауаны, майлау майын, салқындатқыш кесу сұйықтығын және әлсіз коррозиялық сұйықтық құбырларын автоматты қосу/өшіру үшін арналған. Ағып кетпейтін тығыздағышпен ықшам біріктірілген құрылым; катушкалар ұзақ мерзімді үздіксіз қуаттандыруды қолдайды.

     -- Тікелей әсер ететін түрі: 0МПа нөлдік дифференциалды қысымда толық ашылады, төмен қысымды микросұйықтық тармақтары үшін өте қолайлы

     -- Ұшқышпен басқарылатын түрі: үлкен құбыр өлшемдері бар магистральдық жеткізу құбырлары үшін үлкен саңылау және жоғары ағын өткізу қабілеті

  3. Станоктарды салқындату схемаларымен, тазарту бүріккіш желілерімен, ауа компрессорлық ағызу жүйелерімен, суды тазарту жабдықтарымен, тамақ өнімдерін орауыш сұйықтықты автоматтандырумен кеңінен сәйкес келеді.

Екі өнім желісі Толық жіктелуі: Тікелей әрекет ететін NC VS ұшқышпен басқарылатын NC

 1. Тікелей әрекет ететін 2S Әдетте жабық (үлгі мысалы: 2S-L030-08)

     -- Жұмыс принципі:Көмекші пилоттық ауа камерасы жоқ; электромагниттік катушкалар клапанның орнын ашу/жабу үшін арматура діңін тікелей тартады. 0 МПа нөлдік су/ауа қысымында да толығымен ашылады.

        * Қуатты ӨШІРУ: серіппе құбырдағы сұйықтықты толығымен өшіру үшін тығыздағышты басады;

        * Қуат қосулы: катушка сұйықтық өтуі үшін клапан портын ашу үшін арматураны жоғары қарай тартады

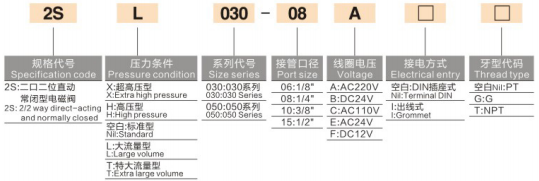

    -- Толық үлгі кодтау ережесі:2S - Қысым жұрнағы - Өлшем сериясы - Порт жіпі - Катушка кернеуі - Сымдар түрі - Жіп стандарты

        * 2S: тікелей әрекет ететін 2/2 жолды NC электромагниттік клапан

        * Қысым дәрежесінің жұрнағы: Бос=Стандартты / L=Үлкен ағын / T=Өте үлкен ағын / H=Жоғары қысым / X=Қосымша жоғары қысым

        * Өлшем сериялары: 030 (шағын), 050 (орташа кішкентай)

        * Порт коды: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Кернеу коды: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Сымдар: бос=DIN штепсельдік розетка, I=Кабель сымының сым түрі

        * Жіп: бос=PT конустық жіп, G=G параллель BSPP, T=NPT американдық жіп

     -- Негізгі артықшылықтар:

        *Нөлдік дифференциалды қысымды іске қосу, ең төменгі жұмыс қысымының шегі жоқ, микро төмен қысымды сұйықтық тізбектері үшін тұрақты жұмыс

        * Өте ықшам корпус, ауырлық күшін шектеусіз ерікті орнату бұрышы

        * Жылдам қосу-өшіру циклдері үшін миллисекундтық жылдам жауап

     -- Қолдану сценарийлері:

       Кішкентай CNC станокты салқындатқыш май спрейі, шағын кір жуғыш машинаның микро спрейі, 3С жабдығы микроауаны/суды ажырату, вакуумды қосалқы сумен жабдықтау, шағын салалық құбырлар (G1/8 ~ G1/2).

  2.  2S ұшқышпен басқарылатын қалыпты жабық сериясы

     -- Жұмыс принципі:Кірістірілген миниатюралық пилоттық басқару тесігі; негізгі диафрагманы/шпулды көтеру үшін орташа құбыр қысымына сүйенеді. Толық ашу үшін қажетті ең аз 0,05МПа дифференциалды қысым. Катушка тек аз қуат тұтынатын шағын ұшқыш қан кету саңылауын басқарады.

        * Қуатты ӨШІРУ: Пилоттық саңылау тығыздалған, жоғарғы қысым құбырды жабу үшін негізгі тығыздағышты қысады

        * Қуат ҚОСУ: Ұшқыш камераның қысымы ағып кетеді, орташа қысым жоғары көлемді сұйықтық ағыны үшін негізгі катушканы көтереді; максималды тесік өлшемі Φ50 дейін (G2 дюйм)

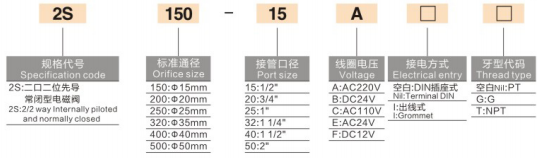

     -- Толық үлгі кодтау ережесі:2S - Саңылау өлшемі - Порт бұрандасы - Катушкалар кернеуі - Сымдар түрі - Жіп стандарты

        * 2S: ұшқышпен басқарылатын 2/2 жолды NC соленоидты клапан

        * Саңылау жақтауының өлшемі: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Порт коды: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Кернеу / сым / жіп кодтары тікелей әрекет ететін нұсқаларға толығымен сәйкес келеді

    -- Негізгі артықшылықтар:

        * Үлкен тікелей өткізгіш, өте жоғары ағын жылдамдығы, бүкіл желілік орталықтандырылған су/ауамен қамтамасыз ету магистральдары үшін құбырдағы қысымның ең аз төмендеуі

        * Кішкентай төмен ваттты катушкалар 24 сағат үздіксіз үздіксіз жұмыс істеуге жарамды, үлкен саңылау клапанының корпусын басқарады, төмен жылу шығарады

        * Кең ағынды арна бітелу оңай емес, құрамында шамалы суспензиялы қоспалары бар өнеркәсіптік айналымдағы салқындатқыш сумен үйлесімді

     --Қолдану сценарийлері:

        Ауа компрессорының магистральдық қабылдау/ағызу құбырлары, ірі құрастыру желісінің спрейді тазалау магистральдық су тізбектері, сусымалы суды тазарту құбырлары, магистральдық мұнай желілерін салқындату үшін штамптау жабдықтары, ауыр салмақты өнеркәсіптік сумен жабдықтау жүйелері.

Әмбебап ортақ өнім мүмкіндіктері (тікелей + пилотпен басқарылады)

  1. Стандартты Әдетте жабық (NC) функция зауыттық әдепкі

     Қуат өшірілген кезде автоматты түрде өшіру, жүйенің қауіпсіздігін арттыру үшін жабдықты өшіру кезінде сұйықтықтың асып кетуін және ағып кетуін болдырмайды.

  2. Бірнеше қосымша тығыздағыш материалдар

     -- Стандартты NBR нитрилді каучук: су, ауа, майлау майы үшін әмбебап

     -- Қосымша EPDM этиленпропилен: Қышқылға/сілтіге төзімді, ыстық су және тағамға арналған таза сұйықтық

  3. Төзімді жоғары температура төмен қуатты катушка

     Ұзақ үздіксіз қуаттандыруға арналған ыстыққа төзімді оқшаулағыш катушкалар, күйіп кетуге қарсы тұрақты оқшаулау; шкафтың икемді орналасуына арналған қос сым опциялары (DIN ұясы / сым сымы).

  4. Экспортқа арналған көп халықаралық жіп стандарттары

     PT Британдық конустық, G BSP параллель, NPT американдық жіп қосымша, отандық автоматтандырумен және шетелдегі өндірістік желілермен үйлесімді.

  5. Толық қысымды теңшеу

     Тікелей әрекет ететін сериялар стандартты / үлкен ағынды / жоғары / өте жоғары қысымды теңшеуді қолдайды; 0,05~1,0МПа стандартты өнеркәсіптік сұйықтық қысымы үшін есептелген пилоттық серия.

  6. Гравитациясыз әмбебап орнату

     Тік, көлденең немесе төңкерілген орнатуға болады, тар электр шкафының ішкі орналасуына сәйкес келеді.

Бірыңғай жалпы техникалық сипаттама кестесі

Тікелей VS ұшқышпен басқарылатын толық таңдауды салыстыру кестесі

Сегменттелген типтік қолданба сценарийлері

  1. Тікелей әрекет ететін NC қолдану ауқымы

     -- Шағын CNC станоктарына арналған бір нүктелі салқындатқыш май бүрку және микро спрей

     -- 3C автоматтандыру жабдығы үшін вакуумдық қосалқы сумен жабдықтау және шағын ауа тізбегі қосу/өшіру

     -- Кішігірім ультрадыбыстық тазалау машиналары, зертханалық микро сұйықтықты басқару циклдері

     -- Жабдыққа техникалық қызмет көрсету бөлімі, шағын қондырғыларға арналған бір нүктелі су/газ қосқышы

  2.Ұшқышпен басқарылатын NC қолдану ауқымы

     -- Ауа компрессорының толық машинаны төгу және негізгі ауа құбырын өшіру

     -- Үлкен конвейердің спрейді тазалау жабдығына арналған негізгі су тізбегін басқару

     -- Сусымалы суды тазарту жабдығы және жоғары ағынды айналмалы салқындату құбырлары

     -- Азық-түлік орауыштары, химиялық жабдық үлкен саңылаусыз сұйықтықтың негізгі өшіру клапаны

Негізгі таңдау ережелері

     -- Құбырдың статикалық қысымы ＜0,05МПа, микросұйықтықтың үзіліспен берілуі → Тікелей әсер ететін 2S таңдау керек

     -- Құбыр өлшемі ≥G1/2, жоғары ағынды магистраль, тұрақты ұзақ мерзімді су/ауа қысымы → Ұшқышпен басқарылатын 2S таңдаңыз

     -- Ыстық су, тағамдық, әлсіз қышқыл/сілтілі орта: Тапсырыс беру кезінде EPDM пломбасын көрсетіңіз

     -- Машинаны басқару шкафының ішіндегі орталықтандырылған сымдар: DIN розеткасының сым түріне басымдық беріңіз

     -- Ылғалды сыртқы жабдық: Су өткізбейтін кабель бекіткіші бар сым сым түрін таңдаңыз

Сәйкес келетін толық пневматикалық және сұйық тізбек шешімдері

  1. Кіші салқындату тармақтарының схемасы

     -- AFC ауаға қызмет көрсету блогы → 3V сериясы 3/2 электромагниттік клапан → PU түтігі → 2S тікелей әсер ететін клапан (салқындатқыш су циклын басқару)

  2. Толық машинаның негізгі су тақырыбының тізбегі

     -- Су ыдысы / ауа компрессорының магистральдық құбыры → 2S пилоттық үлкен саңылау клапаны → көп станциялы бүріккіш тармақтар

  3. Жарылыстан қорғалған сұйықтық цехының тізбегі

     -- Жарылыстан қорғалған ауа көзін тазарту қондырғысы → 50-VPE жарылыстан қорғалған 3 жақты клапан + арнайы жарылысқа төзімді катушкалар 2S пилоттық клапан

Бір сөйлемнен тұратын түйіндеме

     SOLH 2S сериялы 2/2 жолды әдетте жабық сұйықтық электромагниттік клапаны нөлдік қысымды іске қосу тікелей әрекет ететін шағын саңылау үлгісіне және төмен қуатты жоғары ағынды ұшқышпен басқарылатын үлкен саңылау нұсқасына бөлінеді, қосымша NBR/EPDM тығыздағыштары, көп жіпті көп вольтты үйлесімділігі бар, суды, ауаны, майды автоматты түрде өшіру, машинаны жууға арналған құралдарды және тамақ өнімдерін жууды басқару үшін кеңінен қолданылады. жабдық.
