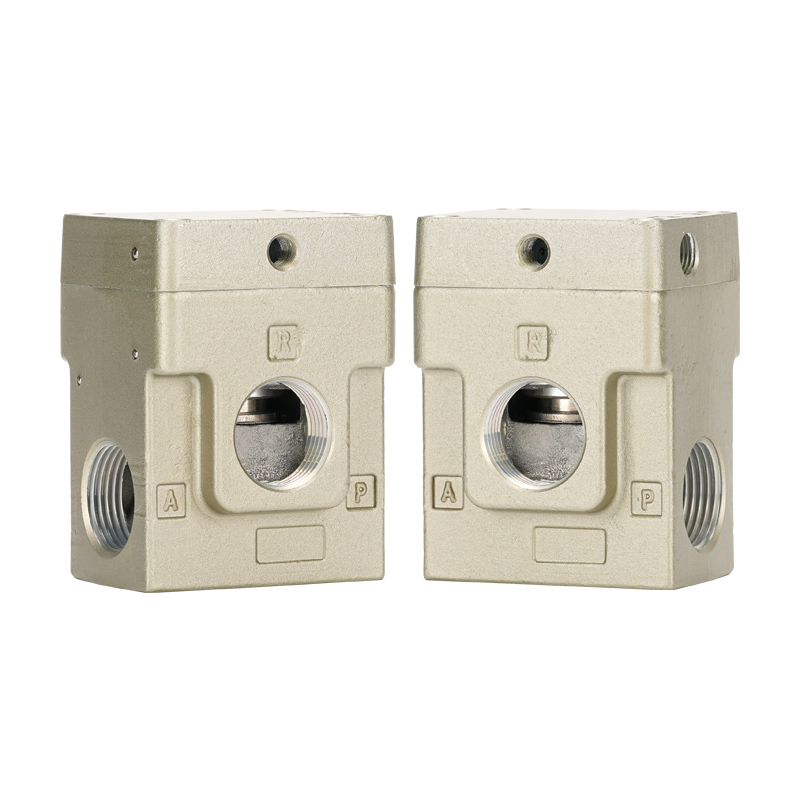

VEX1 сериялы жоғары ағынды 3 жақты қысым реттегіші

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     VEX1 сериясы - Richge Technology компаниясының SOLH компаниясымен әзірленген жоғары ағынды, жоғары дәлдіктегі 3 жақты рельефтік типті қысым реттегіші. Ол ауыр пневматикалық тізбектер үшін тұрақты тұрақты қысымды ұстауға, жылдам шығаруға және екі/көп сатылы қысымды реттеуге маманданған. Бұл жоғары қысымды ауа резервуарларына, жоғары көлемді ауа үрлеуге және үлкен саңылаулы жоғары қуатты цилиндр жетек жабдықтарына арналған қысымды реттеудің негізгі шешімі.

Өнімнің негізгі мүмкіндіктері

1. Өте жоғары ағын сыйымдылығы (негізгі бәсекелестік артықшылығы)

     -- Дәстүрлі диафрагма дизайнының орнына теңдестірілген қалқымалы катушка құрылымын қабылдайды, үлкен ашу инсультімен және өте төмен ағынға төзімділігімен ерекшеленеді.

     -- Ауыр ауамен қамтамасыз ету сұранысын қолдау үшін қарапайым AR сериялы реттегіштерге қарағанда 3~5 есе жоғары ағын жылдамдығын береді.

     -- Қысымды жылдам түсіруді, тұрақты кері қысымды және қысымның ауытқуын тиімді басуды жүзеге асыру үшін шамадан тыс ағынды шығару портымен жабдықталған.

2. Жоғары дәлдіктегі қысымды тұрақтандыру

     -- Гистерезис ≤ 0,03 МПа

     -- Қайталану мүмкіндігі ≤ 0,01 МПа

     -- Сезімталдық ≤ 0,01 МПа Қысымның ең аз ауытқуы, дәл тұрақты қысым мен тұрақты ағынның жұмыс жағдайларына өте қолайлы.

3. Екі қосымша басқару режимі

     -- Әуе ұшқышының түрі (VEX1□00): P1 сыртқы пневматикалық сигналымен басқарылады, қашықтан басқаруға, жарылысқа қарсы шеберханаларға және көп нүктелі қысымды ауыстыру жүйелеріне қолданылады.

     -- Сыртқы электромагниттік ұшқыш түрі (VEX1□00+G): электр қысымын автоматты түрде ауыстыруды жүзеге асыру үшін DC24V / AC220V опциялары бар кірістірілген ұшқыш электромагниттік катушкалар.

4. Кең реттелетін қысым диапазоны және жоғары қысымға төзімділік

     -- Ең жоғарғы кіріс жұмыс қысымы: 1,0 МПа

     -- Реттелетін орнатылған қысым диапазоны: Ауа ұшқыш нұсқасы: 0,05 ~ 0,9 МПа Соленоидты ұшқыш нұсқасы: 0,05 ~ 0,7 МПа5. Пайдаланушыға ыңғайлы жұмыс және кең температураға бейімделу · Бұрыш шектеусіз еркін орнату бағыты

     -- Толығымен майланбайтын дизайн, майсыз құрғақ ауа тізбектерімен үйлесімді

     -- Жұмыс температурасы диапазоны: 0 ~ 50℃; әуе ұшқыш үлгісі 0 ~ 60 ℃ дейін ұзартылды, конденсацияға қарсы өнімділік

Толық техникалық сипаттамалар кестесі

Модельдер сериясының классификациясы

     -- VEX110□: шағын порт өлшемдері (01 / 02)

     -- VEX120□: Орташа-кіші порт өлшемдері (02 / 03)

     -- VEX130□: Орташа порт өлшемдері (03/04/06/10)

     -- VEX170□: Үлкен порт өлшемдері (10/12)

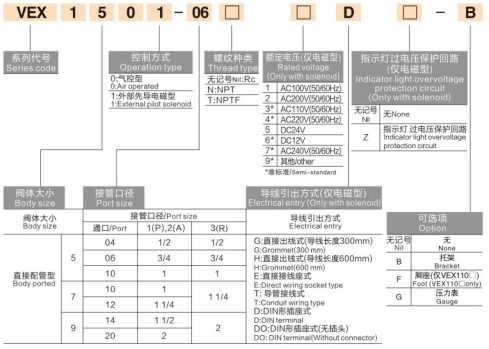

     -- VEX190□: өте үлкен порт өлшемдері (14/20)Модель коды мысалыVEX1300-03G36-4-01

     -- 130 = Орташа порт сериясы

     -- 0 = Әуе ұшқышының түрі (1 = Соленоидты ұшқыш түрі)

     -- 03 = 3/8" порт ағыны

     -- G36 = DC24V біріктірілген пилоттық соленоид (қосымша керек-жарақ)

Әдеттегі қолданба сценарийлері

     -- Үлкен ауа сақтауға арналған резервуарлар үшін жылдам қысымды тұрақтандыру және жылдам босату

     -- Жоғары көлемді ауа үрлейтін жабдық: өнеркәсіптік шаңды кетіру, бөлшектерді кептіру және ауа тазарту станциялары

     -- Жоғары қуатты цилиндрлер және ауа қозғалтқыштары: құбырдағы қысымның төмендеуін жою үшін тұрақты үлкен ағынды жетек

     -- Екі сатылы / көп сатылы қысымды басқару: пневматикалық немесе электрлік сигналдар арқылы көп қысымды ауыстыруға арналған жалғыз реттегіш

     -- Теңгерім тізбектері және кернеуді бақылау: пленка/сым өндіруге арналған тұрақты кернеу, пневматикалық теңгерім құрылғысы

Бір сөйлемнен тұратын түйіндеме

     SOLH VEX1 теңдестірілген қалқымалы 3 жақты сору реттегіші ультра жоғары ағын сыйымдылығын, 0,01МПа деңгейіндегі жоғары дәлдікті, кіріктірілген рельефті шығару функциясын және қос ауа/соленоидты пилоттық басқару режимдерін біріктіреді, бұл ауыр пневматикалық жүйелер үшін қысымды реттеудің оңтайлы таңдауы ретінде қызмет етеді.
