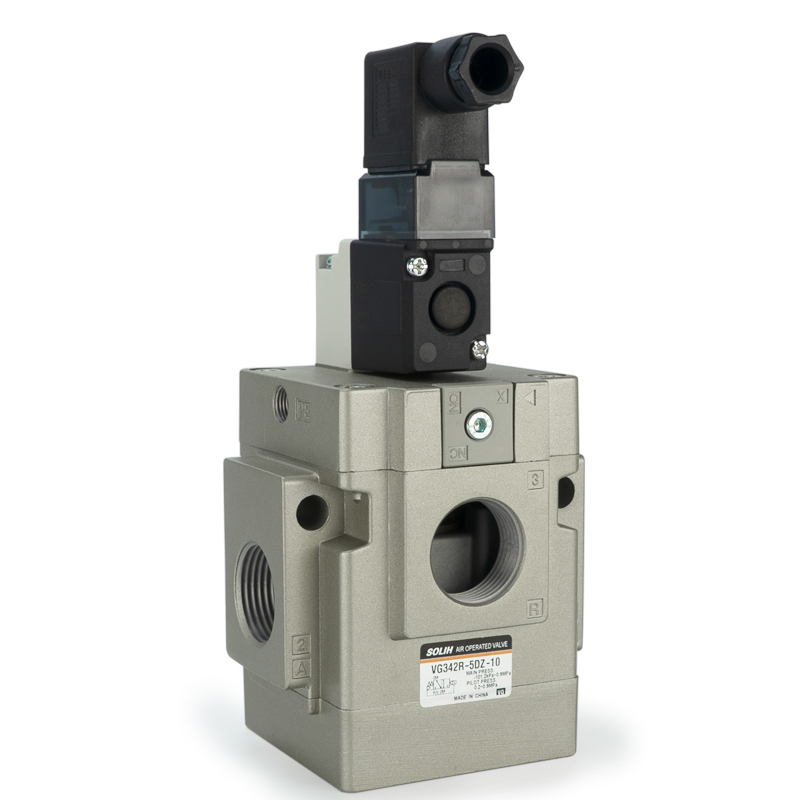

VG342 сериясы 3 жақты ұшқышпен басқарылатын қалқымалы электромагниттік клапан | Жоғары ағынды вакуум және пневматикалық басқару клапаны

Бренд: SOLH by Richge Technology | Жоғары ағынды төмен қуатты 3 портты пневматикалық соленоидты клапан

1. Өнімге шолу

     SOLH VG342 сериясы ажоғары ағынды үш жақты ұшқышпен басқарылатын қалқымалы түрдегі соленоидты клапан, стандартты пневматикалық жүйелерде ауаны, вакуумды және төмен қысымды сұйықтықты басқару үшін кәсіби түрде әзірленген. Эластомерлік тығыздау, майлаусыз жұмыс, ультра төмен қуат тұтыну және кең қысымға бейімделу мүмкіндігі бар, ол қақпақты қарапайым ауыстыру арқылы қалыпты жабық (NC), қалыпты ашық (NO) және сыртқы пилоттық режимдер арасында икемді ауысуды қолдайды. Үлкен ағын сыйымдылығымен, жылдам әрекет ету қабілетімен және жоғары жиіліктегі цикл өнімділігімен ол вакуумдық жүйелер, үлкен саңылаулы пневматикалық жетектер және көп тізбекті коллекторлы пневматикалық жабдық үшін әмбебап және тиімді негізгі басқару клапаны ретінде қызмет етеді.

2. Өнімнің негізгі мүмкіндіктері

     • Кәсіби попет құрылымы және сенімді тығыздау: нөлдік ағып кетуді, тығыз кесуді және тұрақты ұзақ мерзімді циклдік жұмысты қамтамасыз ететін икемділігі жоғары эластомерлік тығыздағыш құрылымы бар 3 портты пилотпен басқарылатын қалқымалы дизайнды қабылдайды.

     • Кең орта және қысымға бейімділік: Сығылған ауа және вакуумдық орталар үшін қолайлы. Ішкі пилоттық режим 0,2~0,9МПа қолдайды, ал сыртқы пилоттық режим қамтидытолық вакуум -101,2кПа - 0,9МПа, әртүрлі төмен қысымды және вакуумдық жұмыс жағдайларына бейімделу.

     • Майлаусыз және төмен техникалық қызмет көрсету: Оңтайландырылған ішкі құрылымдық дизайн маймен майлау қажеттілігін болдырмайды, күнделікті техникалық қызмет көрсету шығындарын азайтады және таза өнеркәсіптік сценарийлер үшін жарамды орташа ластануды болдырмайды.

     • Қос қуатты тұтыну режимдері және энергияны үнемдеу: Стандартты тұрақты ток қуаты тек 4 Вт; төмен қуатты және ұзақ мерзімді қуатталған түрлер қол жеткізеді1,8 Вт өте төмен қуат тұтыну, жабдық жұмыс істейтін энергияны тұтынуды тиімді төмендетеді.

     • Жоғары үлкен ағын өнімділігі: Максималды тиімді ағын C-мәні 38 дм³/(с·бар) және Cv мәні 9,8 дейін жетеді. Ол үлкен пневматикалық құрамдастардың жоғары ағынды жылдам желдету талаптарын қанағаттандыратын, 210 мм²-ге дейінгі тиімді қима ауданы бар бірнеше калибрлі спецификацияларды қолдайды.

     • Икемді функционалды коммутация: Клапан функциясын NC (әдетте жабық), NO (әдетте ашық) және сыртқы пилоттық режимдер арасында тек жоғарғы қақпақты ауыстыру, бір клапанның көп мақсатын жүзеге асыру және үлгі түгендеу шығындарын азайту арқылы еркін түрлендіруге болады.

     • Көп функционалды қолданба: Кәдімгі қосу-өшіру басқару клапаны, сондай-ақ таңдау клапаны және сыртқы пилоттық конфигурациядағы тарату клапаны ретінде өте жоғары көрініс үйлесімділігімен пайдалануға болады.

3. Толық техникалық сипаттамалар

4. Электр техникалық сипаттамалары

 4.1 Номиналды кернеу

     • Айнымалы ток кернеуі: 100В, 110В, 200В, 220В, 240В (50/60Гц)

     • Тұрақты кернеу: 12В, 24В

  4.2 Қуатты тұтыну

     • Стандартты тұрақты ток: 4 Вт

     • Төмен қуат (Y түрі): 1,8 Вт

     • Ұзақ мерзімді қуатталған (E түрі): 1,8 Вт

     • AC: Бастауыш 12,7VA / Ұстау 7,6VA

  4.3 Сымдарды қосу әдісі

     • G түрі: Тікелей розетка сымдары

     • D түрі: DIN розетка түрі (индикатор шамымен / асқын кернеуден қорғаумен қосымша)

5. Модельді кодтау ережелері және интерпретация

  Типтік үлгі мысалы: VG342-04G-1A

     • VG342: Үш жақты жоғары ағынды ұшқышпен басқарылатын қалқымалы электромагниттік клапанның сериялық коды

     • Порт өлшемі коды: 04=1/2", 06=3/4", 10=1"

     • Сымдар түрі: G=Тікелей розетка, D=DIN ұясы

     • Кернеу коды: 1=AC100V, 4=AC220V, 6=DC24V

     • Схема режимі: A=Қалыпты жабық (NC), B=Қалыпты ашық (NO), R=Сыртқы ұшқыш

6. Типтік қолданба сценарийлері

     • Вакуум жүйесін басқару: Вакуумды сорғыштар, вакуум генераторлары және вакуумды ұстау және босатудың автоматтандырылған тізбектері үшін өте қолайлы.

     • Үлкен ағынды пневматикалық жетектер: Жылдам және күшті пневматикалық әрекетті жүзеге асыру үшін үлкен тесікті цилиндрлер мен пневматикалық қысқыштармен сәйкес келеді.

     • Төмен және микро қысымды сұйықтық тізбектері: Төмен қысымды пневматикалық және микро қысымды сұйықтықты тасымалдау жүйелері үшін тұрақты басқару.

     • Коллекторлы клапан жүйесі: Көп тізбекті біріктірілген пневматикалық жүйелер үшін негізгі басқару клапаны және таңдау/тарату клапаны ретінде пайдаланылады.

     • Жоғары жиілікті энергияны үнемдейтін жабдық: Жиі қосу-өшіру әрекетін және ұзақ мерзімді қуатпен қуат үнемдейтін жұмысты қажет ететін автоматтандырылған жабдық үшін қолайлы.

Бір сөйлемнен тұратын түйіндеме

     SOLH VG342 сериялы 3 жақты ұшқышпен басқарылатын соленоидты клапан біріктірілгенүлкен ағын, вакуумдық үйлесімділік, аз қуат тұтыну және көп режимді ауыспалы функциялар, вакуумдық жүйелерге, үлкен ағынды пневматикалық тізбектерге және жоғары жиілікті автоматтандырылған жабдыққа арналған өнімділігі жоғары, энергияны үнемдейтін және әмбебап негізгі басқару клапаны болып табылады.
