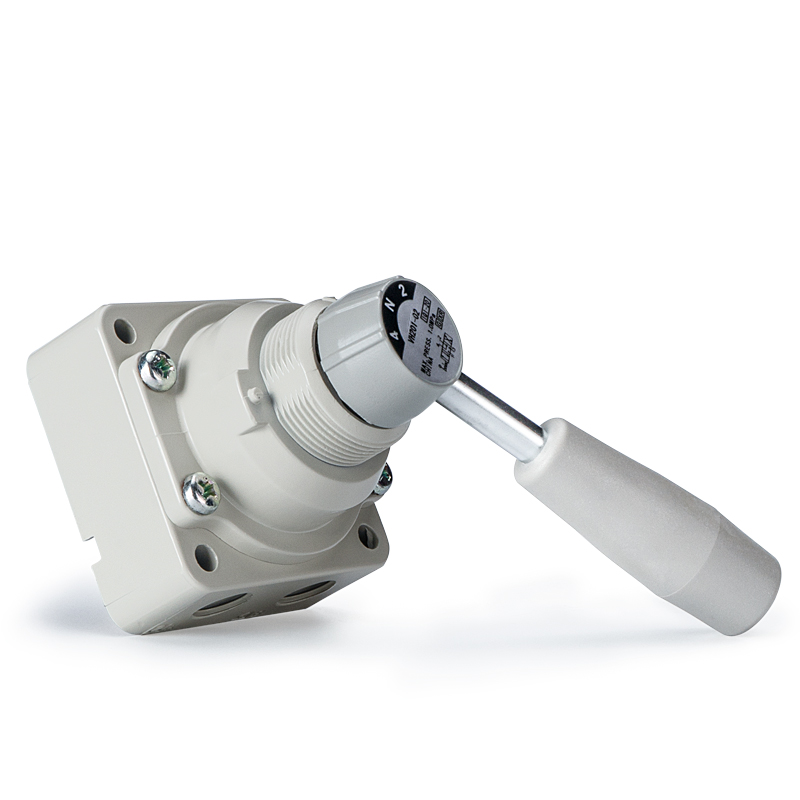

VH сериялы 4 жақты қолмен айналмалы қол клапаны

Бренд: SOLH by Richge Technology

Өнімді орналастыру

     VH сериясы - ауа тізбектерін ауыстыру үшін тұтқаны 90° бұру арқылы басқарылатын 4 жақты қолмен айналмалы қол клапаны. Ол бағытты қолмен өзгерту, жабдықты іске қосу, апаттық тоқтату және пневматикалық жүйелерде ауа көзін ауыстыру үшін кеңінен қолданылады, қарапайым механикалық құрылымды, тұрақты сенімділікті және айқын визуалды позиция индикациясымен ерекшеленеді.

Негізгі құрылым және жұмыс принципі

     -- Клапан түрі: 4 жақты қолмен айналмалы катушка клапаны

     -- Жұмыс режимі: позицияны ауыстыру үшін тұтқаны 90° бұру

     -- Порт анықтамасы: P жеткізу кірісі, A/B жұмысшы шығыс порттары, R шығару порты

     -- Үш стандартты орталық функциясы:

        1. Орталық жабық (200/210 үлгісі): цилиндр қысымын ұстап тұру үшін орталық күйде тығыздалған барлық порттар

        2. Орталық шығыс (201/211 моделі): толық қысымды босату үшін шығатын газға қосылған A және B порты

        3. 2-орын (202/212 үлгісі): орталық позиция жоқ, тек екі P→A / P→B күйі

     -- Тығыздау құрылымы: өте төмен ішкі ағуы бар дәл айналмалы катушка тығыздағыш

     -- Орнату опциялары: бүйірлік құбырлар / төменгі құбырлар; панельді орнату / тікелей клапан корпусын орнату.

Толық техникалық сипаттамалар

  1. Әмбебап жалпы параметрлер

     -- Қолданылатын сұйықтық: қысылған ауа

     -- Дәлелдеу қысымы: 1,5 МПа

     -- Максималды жұмыс қысымы: VH200/300/400: 1,0 МПа VH600: 0,7 МПа

     -- Қоршаған орта және орташа температура: -5 ~ +60℃ (глазурьге жол берілмейді)

     -- Операцияның айналу бұрышы: 90°

     -- Майлауға қойылатын талаптар: майлаусыз; ISO VG32 турбиналық майлау қосымша

     -- Материал: Клапан корпусы – мырыш қорытпасы / құйылған алюминий; тұтқа – инженерлік шайыр

  2. Сериялық өлшем және порт параметрлері кестесі

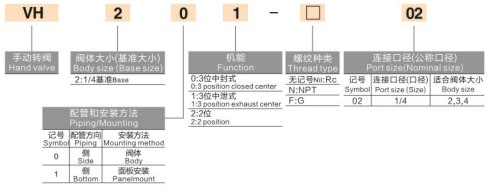

Үлгі кодының түсіндірмесі

  1. Мысал: VH210-02

     -- VH: Негізгі серия коды

     -- 2: өлшем коды (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Құбырлардың орналасуы (0 = бүйірлік порт, 1 = төменгі порт)

     -- 0: Орталық функциясы (0=орталық жабық, 1=орталық шығыс, 2=2-позиция)

     -- 02: порт өлшемі коды (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Танымал стандартты модельдер

     -- VH210-02: 1/4", астыңғы құбырлар, 3-позициялық орталық жабық (ең көп қолданылатын)

     -- VH200-02: 1/4", бүйірлік құбырлар, 3-позициялық орталық жабық

     -- VH201-02: 1/4", бүйірлік құбырлар, 3-позициялық орталық шығару

    -- VH310-03: 3/8", астыңғы құбырлар, 3-позициялық орталық жабық

 Өнімнің негізгі артықшылықтары

  1. Орнатылған позиция құлпы бар интуитивті жұмыс

      90° айналмалы тұтқасы анық көрінетін қосқыш орны; Біріктірілген механикалық орналасу құлпы кездейсоқ дұрыс жұмыс істемеуін болдырмайды.

  2. Әртүрлі жұмыс жағдайларына арналған орталық функцияның үш нұсқасы

     -- Орталық жабық (200/210): Жабдықты өшіру кезінде цилиндрді қысу қысымын сақтау

     -- Орталық шығыс (201/211): қысымды қауіпсіз түсіру және техникалық қызмет көрсету үшін жүйені толық желдету

     -- 2-позиция (202/212): аралық ұстау позициясынсыз қарапайым екі жақты ауысу

  3. Жоғары икемді мульти-монтаждық дизайн

     Бүйірлік құбырлардың және астыңғы құбырлардың орналасуларын қолдайды; орнатудың екі әдісі бар: панельді тегістеу немесе тікелей клапанның корпусын бекіту.

  4. Тұрақты ұзақ қызмет ету мерзімі және техникалық қызмет көрсетусіз

      Тозаңға және ластануға төзімділігі бар берік айналмалы тығыздағыш құрылымы; күнделікті майлау немесе техникалық қызмет көрсету қажет емес.

Әдеттегі қолданба сценарийлері

     -- Пневматикалық цилиндрлер үшін екі бағытты қолмен ауыстыру

     -- Уақытша қолмен басқару, жабдықты іске қосу және жөндеу кезінде қысымды желдету

     -- Машинаның қауіпсіздігін блоктау үшін авариялық тоқтату оқшаулау және ауа көзін ажырату

     -- Жартылай автоматты өндірістік жабдықтарға арналған қолмен іске қосу станциялары

     -- Пневматикалық схеманы көрсету және негізгі бақылауды үйрету сынақ стендтері

Бір сөйлемнен тұратын түйіндеме

     SOLH VH 4 жақты қолмен айналмалы қол клапаны 90° айналмалы жұмысымен, үш ауыстырылатын орталық функциясымен, бүйірлік/төменгі құбыр опцияларымен және қос панельді/клапанды орнату әдістерімен ерекшеленеді, олар қолмен пневматикалық коммутация, жұмыс орнында іске қосу және қауіпсіздік ауа тізбегін оқшаулау үшін стандартты әмбебап компонент ретінде қызмет етеді.
