Басқару клапаны

SOLH 7V ықшам ұшқышпен басқарылатын электромагниттік клапан 5/2 және 5/3 жолды толық нұсқаларды қамтиды, бір орамды серіппені қайтаруды, екі орамды бекітуді және орталықтың үш функциясын қамтиды: орталық жабық, орталық сору, орталық қысыммен жабдықтау. Ол дәстүрлі 4В сериялы клапандарға қарағанда шамамен 30% жоғары ағын сыйымдылығы бар, ≤50 мс коммутация реакциясы және 5 Гц-ке дейінгі максималды жұмыс жиілігі бар біріктірілген ішкі орталықтандырылған сорғыштың дизайнын қабылдайды. Өте төмен қуатты катушкалар тұрақты ток қуатын тұтыну 0,7 Вт және айнымалы ток 1,1ВА болатын үздіксіз қуаттандыру үшін аз жылу шығарады. M5-тен 3/8 дюймге дейінгі толық өлшемді топтама ұсынылады, стандартты бұрандалы порттарды да, жылдам кіретін фитингтерді де қолдайды. Шкафтың кеңістігін үнемдеу және негізгі ауа құбырларын жеңілдету үшін клапандарды жеке орнатуға немесе көп станциялы алюминий коллекторларына жинақтауға болады. Жұмыс қысымының диапазондары 0,15~0,8 МПа, жұмыс температурасы -20℃-0,8 МПа алюминийден жасалған құйылған клапанға қызмет көрсетеді. барлық автоматтандырылған өндірістік желілерде цилиндрді бағыттау және орталықтандырылған пневматикалық басқару үшін кеңінен қолданылады.

SOLH SY сериялы пилоттық басқарылатын 5 портты электромагниттік клапан сәйкес SMC клапандарымен, соның ішінде SY3000 mini, SY5000 орташа негізгі, SY7000 үлкен және SY9000 өте үлкен үлгілерімен толығымен ауыстырылады. Ол толық тізбек опцияларын қамтамасыз етеді: 5/2 бір/қос катушкалар және 5/3 үш позициясы бар орталық жабық, орталық шығатын және орталық қысыммен қамтамасыз ету функциялары. Стандартты 0,35 Вт катушкалар және қосымша 0,1 Вт қуатты ультра төмен қуат үнемдейтін катушкалар үздіксіз қуаттандыру үшін аз жылу шығарады. Ішкі пилоттық нұсқасы 0,1~0,7 МПа жұмыс істейді, ал сыртқы пилоттық нұсқасы -100кПа вакуумдық ортаны қолдайды. Саңылаулар жабылған катушка 200 миллион коммутация цикліне дейін жетеді. Ауа порттары құбырларды икемді бағыттау үшін бүйір, үстіңгі және астыңғы жағында орналасқан. Клапандар IP65 штепсельдік қосқышы және IP67 коллекторының базалық рейтингі бар тұтас банкті бөлшектемей бір клапанға техникалық қызмет көрсетуге мүмкіндік беретін SS5Y коллекторлы клапан аралдарымен үйлесімді қосылатын бекіткіш дизайнын қабылдайды. Оңтайландырылған ішкі жүгіргіштер ескі клапандарға қарағанда шамамен 80% жоғары ағынды қамтамасыз етеді және кірістірілген пилоттық сүзгі торы катушканың шаңға кептелуін болдырмайды. Жартылай өткізгіштерде, автомобиль дәнекерлеуінде, орауыштарда және медициналық автоматика жабдықтарында цилиндрлерді бағыттау және орталықтандырылған пневматикалық басқару үшін кеңінен қолданылады.

SOLH 2S сериясының 2/2-жолды қалыпты жабық сұйық электромагниттік клапандары екі толық желіні қамтиды: тікелей әсер ететін шағын саңылау 030/050 үлгілері және ұшқышпен басқарылатын үлкен саңылау 150~500 нұсқалары, таза суды, сығылған ауаны, кесу салқындатқышты, майлау майды және әлсіз коррозияға ұшырайтын сұйықтық құбырларын автоматты түрде қосу-өшіру үшін. Тікелей әрекет ететін нұсқа ең төменгі дифференциалды қысым шегінсіз нөлдік қысыммен іске қосуға мүмкіндік береді, ықшам өлшемді, әмбебап орнату бағытын және миллисекундтық жылдам ауысуды қамтамасыз етеді, бір нүктелі станокты салқындату, 3C микро ауа/су тармақтары және шағын тазалау жабдығы сияқты төмен қысымды микро ағынды қолданбалар үшін өте қолайлы. Ұшқышпен басқарылатын түрі толық ашу үшін ең аз 0,05МПа қысым айырмашылығын қажет етеді, ауа компрессорының ағызу коллекторларына, негізгі бүріккіш су желілеріне және жоғары ағынды айналмалы суды тазарту құбырларына қолайлы төмен ваттты төмен қызу катушкалары бар ультра үлкен ағынды береді. Стандартты NBR нитрилді резеңке тығыздағыштары қосымша қышқылға және ыстық суға төзімді EPDM тағамдық тығыздағыштармен жабдықталған. Көп халықаралық жіп стандарттары (PT/G/NPT) және жаһандық әмбебап катушкалар кернеулері (DC12/24V, AC24/110/220V) қол жетімді, оларға DIN штепсельдік және сым сымдарының сым опциялары қолдау көрсетеді. Ыстыққа төзімді катушкалар ұзақ мерзімді үздіксіз қуаттандыруға мүмкіндік береді. Таңдау нұсқаулығы: статикалық қысымы 0,05МПа төмен және шағын ағыны бар құбырлар үшін тікелей әсер ететін түрі; Тұрақты жоғары қысымды және үлкен айналым ағыны бар G1/2 және одан жоғары негізгі тақырыптарға арналған пилоттық нұсқа. EPDM тығыздағыш ыстық су мен тағамдық сұйық орта үшін міндетті болып табылады.

SOLH 2W сериялы 2/2 жақты қалыпты жабық сұйық электромагниттік клапан қатты жезден жасалған корпусы бар, шағын саңылаулы тікелей әсер ететін 030/050 үлгілері мен үлкен саңылау ұшқышпен басқарылатын 150~500 нұсқаларын қамтиды, олар таза суды, сығылған ауаны, кесу салқындатқышын, майлау майын және әлсіз коррозиялық сұйықтық құбырларын автоматты түрде қосу-өшіруді басқаруға арналған. Тікелей әрекет ететін нұсқа ең төменгі жұмыс қысымының шегі жоқ нөлдік дифференциалды қысымды іске қосуды жүзеге асырады, ықшам өлшемді, әмбебап орнату бағдарын және миллисекундтық жоғары жиілікті коммутацияны ұсынады, төмен қысымды микро ағынды тармақтар, вакуумдық қосалқы су тізбектері және шағын станоктар үшін бір нүктелі салқындату үшін өте қолайлы. Ұшқышпен басқарылатын түрі ең аз 0,05МПа іске қосу дифференциалды қысымын қажет етеді, ауа компрессорының магистральдық ағызу желілеріне, жалпы жинақтағы шашыратқыш су тізбектеріне және суды тазарту жүйелеріне арналған жоғары ағынды циркуляциялық құбырларға сәйкес келетін төмен қуатты төмен температуралы орамдары бар ультра үлкен ағынды береді. Стандартты NBR нитрилді резеңке тығыздағыштары қосымша ыстыққа және қышқылға төзімді EPDM тағамдық тығыздағыштарымен жабдықталған. Көптеген халықаралық жіп стандарттары (PT/G/NPT) және толық диапазондағы катушкалар кернеулері (DC12/24V, AC24/110/220V) қол жетімді, олар шкаф сымдарына арналған DIN аша розеткаларымен және ылғалды сыртқы жабдық үшін IP65 су өткізбейтін сым сымдарымен қамтамасыз етіледі. Ыстыққа төзімді катушкалар күйіп кетпестен 24 сағат бойы үздіксіз қуат беруге мүмкіндік береді. Таңдау бойынша нұсқаулар: статикалық қысымы 0,05МПа төмен және микро бір нүктелі ағыны бар құбырлар үшін тікелей әсер ететін түрін таңдаңыз; тұрақты жоғары қысымды үлкен циркуляциясы бар G1/2 және одан жоғары негізгі тақырыптар үшін ұшқышпен басқарылатын нұсқаны таңдаңыз. EPDM тығыздағыш ыстық су, тазартылған су және тағамдық сұйық орта үшін міндетті болып табылады.

SOLH VHK тұтқасының қол клапаны түпнұсқа SMC VHK клапандарымен толығымен ауыстырылатын 2/2 жақты өшіру және 3/2 жақты қысымды төмендету түрлерін қамтиды. Өздігінен әзірленген дәлдіктегі қалқымалы тығыздағышты, жалынға төзімді PBT корпусын және мыс катушкасын қолдана отырып, ол жеткілікті нүктелік қорлармен автоматты түрде жаппай шығарылады. Оның 90° төмен айналу моменті бар айналмалы жұмысы және көп итергіш/жіп қосқыштары бар. 3/2 жақты нұсқасы қалдық қысымды автоматты түрде шығарады, соленоидты клапандар алдында қауіпсіздікті жеңілдету, вакуумдық тізбекті ауыстыру және шағын шағын пневматикалық жүйелерде тармақтық ауаны басқару үшін кеңінен қолданылады.

SOLH 4F пневматикалық аяқ педаль клапаны біріктірілген құйылған алюминий корпусын қабылдайды және AirTAC балама үлгілерімен толығымен ауыстырылады. Өздігінен әзірленген қос сорғышты нығыздау технологиясына негізделген ол автоматтандырылған құрастыру желілерінде жеткілікті спот инвентаризациясы және тұрақты жаһандық жөнелтілімдері бар жаппай шығарылады. IP54 шаң мен шашырауға төзімділігі бар өзін-өзі қалпына келтіретін, өздігінен құлыпталатын және қорғаныс қорғанысы нұсқаларында қол жетімді, ол штамптау, тойтару арматурасы және жердегі тізбекті жөндеу үшін екі жақты цилиндрлердің өзара әрекетін басқарады. Жоғары ауа ағыны жылдам әрекетті қамтамасыз етеді, соққыға төзімді құрылым өнеркәсіптік шеберханаларда ауыр жүкті жиі басуға сәйкес келеді.

AirTAC аналогтарын тікелей ауыстыруға арналған ауыр салмақты құйылған алюминий 3F және жеңіл пластик 3FM нұсқаларынан тұратын SOLH 3F пневматикалық аяқ педаль клапандары. Өздігінен әзірленген дәлдікпен тығыздау технологиясымен және автоматтандырылған жаппай өндіріспен қамтамасыз етілген жыл сайынғы үлкен жеткізілімдермен жеткілікті спот қорлары сақталады. Өзін-өзі қалпына келтіру және құлыптау режимдерімен және IP54 қорғанысымен жабдықталған, олар өңдеу және автоматтандыру клиенттеріне тұрақты түрде жеткізілетін арматураны қысуға, бір әрекетті цилиндрлерге және вакуумды бұзуға қызмет етеді, майлаусыз сығылған ауада жоғары жиілікті цех жұмысы үшін тозуға төзімді.

SOLH HSV сериялы 3/2-бағытты қол сырғымалы пневматикалық клапандар негізгі AirTAC HSV сериясының өлшемдік сипаттамаларына толығымен сәйкес келетін және балама отандық аналогтарымен ауыстырылатын кірістірілген жеңді итермелейтін біріктірілген құрылымды қабылдайды. Кері серіппелерсіз жобаланған және механикалық өздігінен құлыпталатын позициямен жабдықталған бұл клапан осьтік итеру және тарту арқылы ауа ағынын ауыстырады: жеңді алға итеру P кіріс портын және қалыпты ауа беру үшін A жұмыс портын қосады; артқа тарту ауа сорғышты ажыратады және артқы құбырлар мен жетектер ішіндегі қалдық қысымды жылдам шығару үшін кірістірілген R шығару портымен A портын автоматты түрде байланыстырады. Ол пневматикалық салалық құбырлар үшін арнайы қауіпсіздік ажыратқышы және жабдыққа техникалық қызмет көрсету үшін маңызды қысымды түсіру клапаны ретінде қызмет етеді. Үш стандартты порт конфигурацияланған: негізгі сығылған ауа кірісі үшін P, төменгі ағындағы пневматикалық құрамдастарға шығыс үшін A және клапан корпусының ішіне жасырылған кірістірілген R шығару порты. G1/8 және G1 жіп өлшемдерін қамтитын көптеген спецификациялар жеткізіледі, олар үш жіп орналасу опцияларымен жұптастырылған (SF жалғыз ішкі және бір сыртқы жіп, SS қос сыртқы жіптер, FF қос ішкі жіптер); PT конустық жіп, G параллель жіп және NPT жіп жаһандық құбыр стандарттарына сәйкес келетін етіп таңдалады. Қатты анодталған алюминий қорытпасынан жасалған клапан корпустарынан, тот баспайтын болаттан жасалған катушкалардан және жоғары өнімді NBR нитрилді резеңке тығыздағыш сақиналарынан жасалған, клапан 0~1,0 МПа номиналды жұмыс қысымы шегінде сүзілген сығылған ауа астында майлаусыз жұмысты қолдайды және 1,5 МПа дейінгі сынақ қысымына төтеп береді. Бірқалыпты жұмыс істеу үшін жұмыс істейтін итеру күші 18~25 Н деңгейінде бақыланады және механикалық құлыптау құрылымы кездейсоқ тиіп кетуден туындаған дрейф немесе ауа ағып кетпей, орнатылған позицияны берік сақтайды. Екі әрекетті цилиндрлерді алға/артқа ауыстыру үшін пайдаланылатын 4HV айналмалы қол клапандарынан айырмашылығы, HSV сериясы тек құбырды қосу-өшіру және қысымды босату үшін жасалған. Орнату кеңістігін үнемдеу үшін оны қосымша монтаждау негіздерінсіз тікелей ауа құбырлары ішінде тізбектей орнатуға болады. Жабдықтарды күрделі жөндеуден бұрын ауа беруді оқшаулау, автоматика құралдарының негізгі ауа тізбегінің қауіпсіздігін ажырату, вакуумдық құбырларды ауыстыру және тармақ тізбегіндегі ауа көзін тәуелсіз басқару үшін кеңінен қолданылады, ол техникалық қызмет көрсету кезінде қалдық қысымнан туындаған жасырын қауіптерді тиімді жояды және жұмыс орнындағы жұмыс қауіпсіздігіне кепілдік береді.

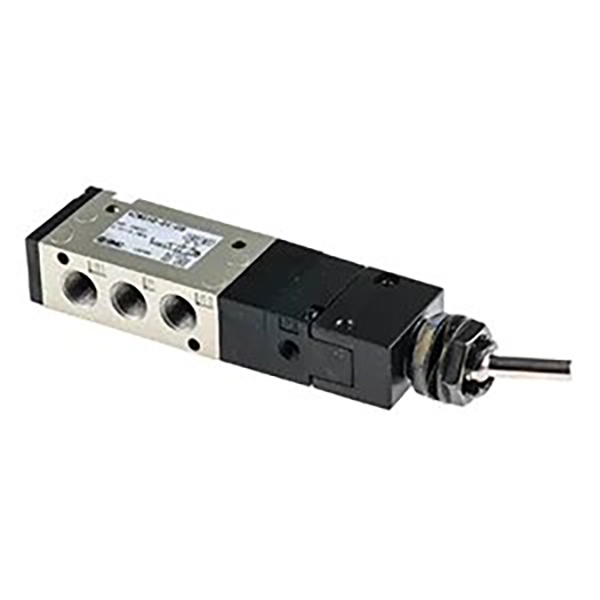

SOLH M5 сериялы 5/2 жақты серіппелі қайтарылатын механикалық бағыттаушы клапандар бүкіл өнім желісінде біртұтас M5×0,8 жұқа жіп интерфейстерін қабылдайды. Бұл катушкаларсыз пневматикалық клапандар ауа арналарын тек сыртқы механикалық іске қосу күшіне сүйене отырып ауыстырады және сыртқы күш жойылғаннан кейін кірістірілген серіппелер арқылы автоматты түрде қалпына келтіреді. Олар цилиндрдің жүріс шегін анықтау, кері байланыс сигналын беру және автоматтандырылған жабдықты жергілікті қолмен пневматикалық қосу үшін кеңінен қолданылатын негізгі миниатюралық пневматикалық сигнал триггер компоненттері ретінде қызмет етеді. Толық серия екі негізгі санатты қамтиды: механикалық іске қосылатын түрлер (поршень, ролик тетігі, бір бағытты ролик) және қолмен басқарылатын түрлер (басу түймесі, ауыстырып-қосқыш рычаг, саңырауқұлақ авариялық түймесі, айналмалы құлыптау түймесі), тікелей түсуді ауыстыруға арналған негізгі AirTAC M5 сериялы механикалық клапандармен толық өлшемді түрде ауыстырылады. Стандартты бес портты орналасу P негізгі ауа беру кірісінен, миниатюралық қос әрекетті цилиндрлерге қосылған A/B жұмыс порттарынан және шығатын шуды азайту және сыртқы шаңның түсуін блоктау үшін миниатюралық дыбысты өшіргішті орнатуға арналған R1/R2 екі бөлек бүйірлік шығару порттарынан тұрады. Теңдестірілген жылжымалы катушка құрылымы қабылданады, ол ауа берудің кері қысымының кедергілеріне төзімді; өте сезімтал жауаппен тұрақты клапан ауыстыруды аяқтау үшін тек жеңіл сыртқы күш қажет. Бірнеше іске қосу бастиектері әртүрлі жұмыс жағдайларына сәйкес келетін қосымша болып табылады: қатты контактілердің орналасуын анықтауға арналған M5B тік плунжер, жұдырықшалар мен қалқандар арқылы іске қосылатын M5R әмбебап ролик рычагы, бір бағытты шектейтін қате жұмыс істеуге қарсы M5L бір бағытты ролик және орнында қолмен жүгіруді басқару және апаттық кесу үшін әртүрлі қолмен түйме және ауыстырып қосу мәнерлері. Қатты анодталған алюминий клапан корпустарынан және тозуға төзімді NBR нитрилді резеңке тығыздағыштарынан жасалған клапандар 0,05 ~ 0,8 МПа шегінде сүзілген сығылған ауа астында майлаусыз жұмыс істеуді қолдайды, 10 миллион коммутация циклінен асатын қызмет мерзімімен мақтана алады. Таңдамалы көп станциялы коллекторлық негіздер (M5M сериясы) орталықтандырылған ауа беру және модульдік біріктірілген орнату үшін сәйкес адаптерлермен, микро дыбысты өшіргіштермен және жылдам қосқыштармен бірге қол жетімді. 3/2 жақты S3 ұшқыш клапандарынан ерекшеленетін бұл 5 портты M5 сериясы негізгі электромагниттік клапандарды іске қосу үшін шағын екі әрекетті цилиндрлерді немесе шығыс пилоттық сигналдарды тікелей басқара алады. Типтік сценарийлерге құрастыру қондырғысын орнында анықтау, цилиндрдің жүрісін автоматты түрде кері айналдыру, орнында қолмен жөндеу және шағын автоматтандыру пневматикалық логикалық сигналды іске қосу кіреді.
