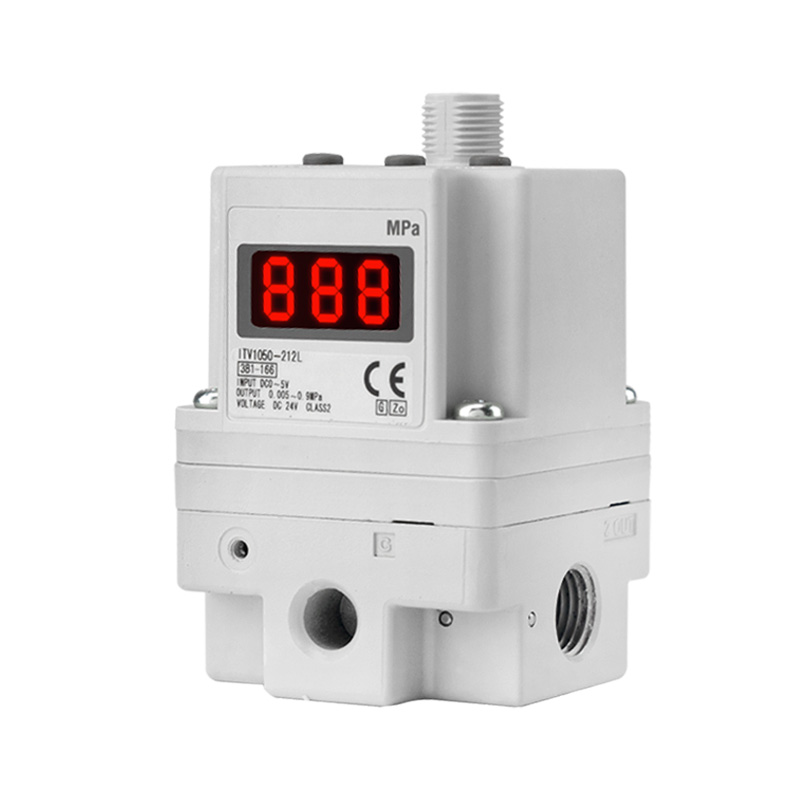

ITV сериясы жоғары ағынды электропневматикалық пропорционалды клапан

Бренд: SOLH by Richge Technology

Өнімді орналастыру және жұмыс істеу принципі

   1. Өнімді орналастыру

     SOLH ITV сериясы жоғары ағынды электро-пневматикалық пропорционалды клапан - бұл SMC-мен алмастырылатын электр-пневматикалық түрлендіру компоненті. Ол автоматты, жоғары дәлдіктегі қысымды реттеуге қол жеткізу үшін қолмен қысымды төмендететін клапандарды толығымен ауыстыра отырып, электрлік басқару сигналдары арқылы үздіксіз үздіксіз ауа қысымын реттеуді жүзеге асырады және ауыр жүкті үлкен ағынды ауа беру тізбектері үшін арнайы оңтайландырылған.

   2. Негізгі функция және принцип

     -- Негізгі функция: қысымды автоматты және қашықтан реттеу үшін электр басқару сигналын қадамсыз реттелетін ауа қысымына түрлендіру

     -- Жұмыс принципі: жабық контурлы электр-пневматикалық пропорционалды кері байланыс жүйесі. Кірістірілген қысым сенсоры шығыс қысымын нақты уақытта бақылайды және ауытқуды автоматты түрде түзетіп, тамаша бақылау дәлдігі мен жылдам жауап беру жылдамдығын қамтамасыз етеді.

     -- Қоршаған ортаны қорғау дәрежесі: IP65 шаң өткізбейтін және шашырамайтын, қатаң өндірістік цех жағдайында тұрақты жұмыс

Жоғары ағын сериясының үлгісінің жылдам анықтамалық кестесі

Әмбебап жалпы техникалық сипаттамалар

     -- Қолданылатын сұйықтық: құрғақ сығылған ауа

     -- Кірістің максималды қысымы: 1,0 МПа

     -- Қоршаған орта және орташа температура: -5 ~ +60℃

     -- Қуат көзі: DC24V ±10% (ішінара нұсқалар DC12–15V қолдайды)

     -- Қуат тұтынуы: ≤4W (байланыспен жабдықталған үлгілер)

     -- Монитордың шығыс сигналы: нақты шығыс қысымы бар аналогтық DC1–5V сызықтық

     -- Порт жіпінің опциялары: Rc / NPT / G параллель жіп, жылдам итергіш фитингтер қосымша

Кіріс сигналының түрлері және үлгі жұрнағы анықтамасы

  1. Қол жетімді басқару сигналдары

     -- Аналогтық кіріс (негізгі): DC0–10V кернеу сигналы, 4–20mA ток сигналы

     -- Көп сатылы алдын ала орнату: 4 нүктелі / 16 нүктелі енгізу/шығару бекітілген қысымды алдын ала орнату функциясы

     -- Fieldbus байланысы: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (арнайы байланыс тақтасының керек-жарақтарын қажет етеді)

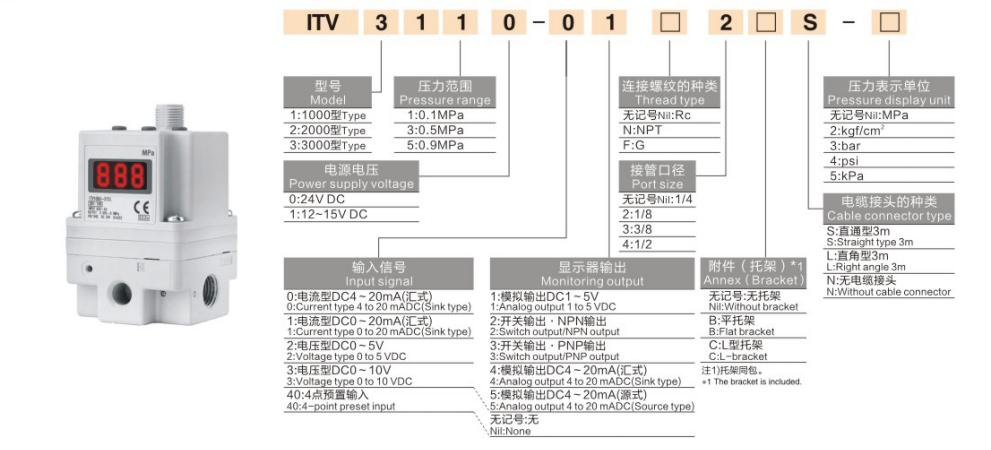

 2. Үлгі кодының мысалы:ITV2050-31F2BN3

     -- ITV2050: ITV2000 орташа ағынды сериясы

     -- 31: G1/4 порт ағыны

     -- F: тегіс орнату кронштейні

     -- 2: DC0–10V аналогтық кернеу кірісі

Өнімнің негізгі артықшылықтары

  1. Жоғары ағын өнімділігі айтарлықтай жаңартылды

     -- Шағын ағынды ITV серияларымен салыстырғанда максималды ағын сыйымдылығы шамамен 5 есе өсті, бұл үлкен саңылаулы цилиндрлер мен көп цилиндрлі синхронды жабдықтың жылдам кері қозғалыс талаптарын өте жақсы қанағаттандырады.

  2. Тамаша жоғары дәлдік және ұзақ мерзімді тұрақтылық

     -- ±1% F.S. шегінде басқару дәлдігі, ультра жылдам жауап беру жылдамдығы және қысымның шамалы ауытқуы, дәл құрастыру, жартылай өткізгішті өңдеу, автоматты жабын және басқа да жоғары стандартты өндіріс желілері үшін өте қолайлы.

  3. Ықшам жеңіл оңтайландырылған контур

     -- ITV2100 үлгісінің салмағы алдыңғы буынға қарағанда 19%-ға азайған, шектеулі орнату кеңістігіне сай келетін икемді кронштейн мен негізді бекіту.

  4. Пайдаланушыға ыңғайлы интеллектуалды операция

     -- Нақты уақыттағы қысым мәнін визуализациялау үшін кірістірілген жоғары жарық диодты сандық дисплей; орнында ақауларды жоюды және техникалық қызмет көрсетуді жеңілдету үшін өзін-өзі диагностикалау алгоритмімен және ақау дабылы шығысымен жабдықталған.

Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- Үлкен ағынды цилиндрлер мен пневматикалық жетектерге арналған қысымды реттеу: орау машиналары, автоматты түрде тарату және желімдеу жабдықтары

     -- Көп сатылы автоматты қысымды ауыстыру: дәнекерлеу жабдықтары, тойтару станциялары, пленка мен сымның тартылуын басқару жүйелері

     -- Өте дәлдіктегі пневматикалық технологиялық ілмектер: жартылай өткізгіштерді өндіру, оптикалық сынақтар, медициналық дәлдік автоматтандыру жабдықтары

     -- Автоматтандырылған өндірістік желілерде орталықтандырылған қашықтан қысымды реттеу: қысымды бір реттік сандық басқару үшін қолмен реттегіштердің бірнеше жиынтығын ауыстырыңыз

Үлгіні таңдау бойынша нұсқаулар

     -- Қажетті ағын жылдамдығы бойынша серияларды таңдаңыз: микро шағын ағын үшін ITV1100, әмбебап орташа ағын үшін ITV2100, жоғары ағынды ауыр жабдық үшін ITV3100

     -- Процесс жұмыс қысымының барлық талаптарын толығымен жабу үшін реттелетін қысым диапазонын растаңыз (0,005–0,9 МПа толық диапазон міндетті емес)

     -- Басқару сигналының түрі сәйкес: стандартты таңдау ретінде DC0–10V аналогтық кернеу; Fieldbus сандық басқару қажет болса, арнайы байланыс тақтасын таңдаңыз

     -- Орнату пішімін растаңыз: жердегі ауа құбырының схемасына сәйкес келетін негізге орнату / бүйірлік бекіту / кронштейнді орнату

Бір сөйлемнен тұратын түйіндеме

     SOLH ITV жоғары ағынды электро-пневматикалық пропорционалды клапан ультра үлкен ағын сыйымдылығымен, IP65 өнеркәсіптік қорғанысымен және көп типті аналогтық/филд автобус сигнал интерфейстерімен жабдықталған, барлық автоматтандырылған жүйелерде қашықтан, жоғары дәлдікте, жоғары көлемді ауа қысымын реттеу үшін негізгі басқару құрамдас бөлігі ретінде қызмет ететін электр басқару сигналдары арқылы қадамсыз сандық қысымды реттеуді жүзеге асырады.
