VCC сериялы пневматикалық сұйықтықты басқару клапаны | Су негізіндегі және еріткіш сұйықтықтарға арналған 2/3 жолды пилотпен басқарылатын клапан

Бренд: SOLH by Richge Technology | Коррозияға төзімді аз қалдық сұйықтықты ауыстырып-қосқыш клапан

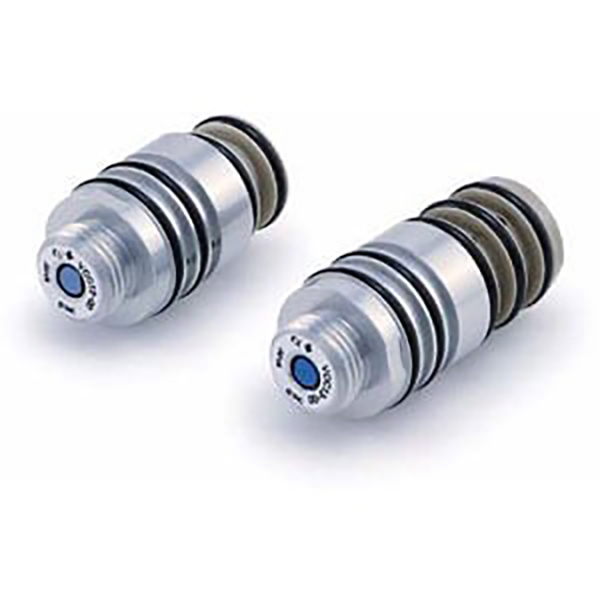

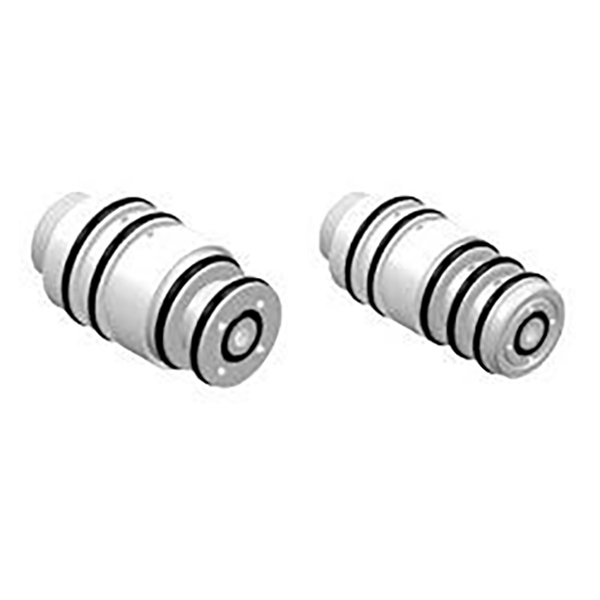

1. Өнімге шолу

     SOLH VCC сериясы aсу негізіндегі және еріткіш негізіндегі сұйықтықтар үшін арнайы әзірленген кәсіби ұшқышпен басқарылатын сұйықтық ауыстыру клапаны. Ол екі құрылымдық түрін ұсынады: бүрку желілері мен сұйықтық беру жүйелеріндегі бояуды, сияны және тазалау сұйықтығын ауыстыруға және басқаруға арналған 2 жақты (VCC12 / VCC12D) және 3 жақты (VCC13). Жылжымалы үйкеліс дизайны нөлдік PTFE диафрагмасының толық құрылымын қабылдай отырып, ол сұйықтық қалдықтарын және бояуды емдеудің бітелуін тиімді азайтады. Тамаша коррозияға төзімділігімен, өте төмен қалдық өнімділігімен және өзіндік қауіпсіз пневматикалық жетекпен автоматтандырылған бүрку, көп түсті ауыстыру, зертханалық сұйықтықты бөлу және әртүрлі химиялық сұйықтықтың жұмыс жағдайлары үшін тамаша таза басқару компоненті болып табылады.

2. Негізгі үлгілер және қолданбалы функциялар

3. Өнімнің негізгі мүмкіндіктері

  3.1 Жоғары көп орташа коррозияға төзімділік

     Сұйықтықпен байланысатын барлық бөлшектер жоғары өнімді PTFE (Тефлон), PEEK және тот баспайтын болаттан жасалған тығыздағыш материалдарды қабылдайды. Жалпы құрылым су негізіндегі бояуларға, органикалық еріткіштерге (мысалы, бутилацетат), тазартқыш заттарға және әртүрлі химиялық орталарға ісінусіз, қартаюсыз немесе орташа ластанбайды. Ол автомобиль жабындары, электроника, тамақ және медицина өнеркәсібі үшін қатаң тазалық стандарттарына толығымен сәйкес келеді.

  3.2 PTFE диафрагмасы нөлдік жылжымалы үйкеліс, өте аз қалдық және оңай тазалау

     Инновациялық диафрагма құрылымы дәстүрлі жылжымалы клапанның негізгі компоненттерін жояды. Сұйықтық тек тегіс PTFE диафрагмасының бетіне тиіп, клапанның өзегінің кептелуін және бояуды емдеудің қалдықтарын толығымен болдырмайды. Ол сұйықтықты/түсті ауыстыру кезінде мұқият тазалауды жүзеге асырады, материал қалдықтары мен жабдықтың тоқтап қалуын айтарлықтай азайтады және үздіксіз өндіріс тиімділігін арттырады.

  3.3 Таза пневматикалық жетек, қауіпсіз және тұрақты жұмыс

     0,4–0,7 МПа тұрақты қысым диапазоны бар пилоттық пневматикалық басқару режимін қабылдайды. Жұмыс процесіне ешқандай электрлік құрамдас бөліктер тартылмайды, электр ұшқынының қаупі нөлдік, жабын цехтары мен химиялық өндіріс желілері сияқты жанғыш және жарылыс қаупі бар орталар үшін қауіпсіз. Ол жылдам және тегіс жауап және ұзақ мерзімді тұрақты цикл жұмысының өнімділігімен ерекшеленеді.

  3.4 Шағын және жеңіл, икемді біріктірілген орнату

     Миниатюризацияланған жеңіл дене дизайны робот қолын орнатуға және жабдықтың тар кеңістігінің орналасуына бейімделеді. Ол бір негізде орнатылған 2 клапанға дейін 30 мм қадамдық коллекторды орнату құрылымын қолдайды. 2 және 3 жақты клапандарды аралас орнату мүмкіндігі бар, бұл орнату орнын тиімді үнемдейді және құбыр желісінің орнында орналасуын жеңілдетеді.

  3.6 Өте ұзақ қызмет ету мерзімі және жоғары төзімділік

     Оңтайландырылған диафрагма мен тығыздағыш құрылымы тозуға төзімділікті және қартаюға қарсы өнімділікті жақсартады. Қызмет мерзімі жетедібояу жұмысы жағдайында 5 миллионнан астам цикл жәнеСу/ауа жұмыс жағдайында 10 миллион цикл, ұзақ мерзімді үздіксіз өнеркәсіптік өндіріске толығымен бейімделу және жабдыққа қызмет көрсету жиілігі мен құнын төмендету.

  3.7 Әмбебап қосылым және күшті үйлесімділік

     φ6–φ12мм түтіктермен үйлесімді стандартты SUS316L тот баспайтын болаттан жасалған VCK сериялы қосқыштармен жабдықталған. Қосымша түзу, 45° және 90° айналмалы коннекторлар құбырдың икемді бағытын реттеуді қолдайды, бұл жердегі күрделі құбырларды орналастыру талаптарына тамаша бейімделеді.

4. Толық техникалық сипаттамалар

5. Типтік қолданба сценарийлері

     • Бүріккіш өнеркәсіпті автоматтандыру: Көп түсті жылдам түсті ауыстыруды және екі компонентті бояу пропорционалды басқаруын қолдайтын автомобиль, тұрмыстық техника және аппараттық бүрку желілері.

     • Зертхана және фармацевтика өнеркәсібі: Жоғары өнімді сұйықтық хроматографиясы және тәжірибелік сынақ жабдықтары үшін сұйықтықты дәл тарату, орташа араластыру және градиентті ауыстыру.

     • Таза өнеркәсіп өндірісі: Орташа ластануды болдырмайтын және өндіріс тазалығын қамтамасыз ететін электроникаға, тағамға және медициналық жабдыққа нөлдік қалдық сұйықтықты бақылау.

     • Химиялық және тазалау жабдығы: Органикалық еріткіштерді, тазартқыштарды және өнеркәсіптік жұмыс ортасын циклдік ауыстыру және қосу-өшіру.

Бір сөйлемнен тұратын түйіндеме

     SOLH VCC сериялы су/еріткіш сұйықтықты басқару клапанының толық коррозияға төзімділігі, нөлдік сырғымалы аз қалдық диафрагма құрылымы, өзіндік қауіпсіз пневматикалық жетек және өте ұзақ қызмет ету мерзімі бар, автоматтандырылған бүрку, зертханалық дәлдікпен бөлу және таза химиялық сұйықтықты басқару сценарийлері үшін жоғары тиімді және сенімді сұйықтықты ауыстыру шешімі ретінде қызмет етеді.
