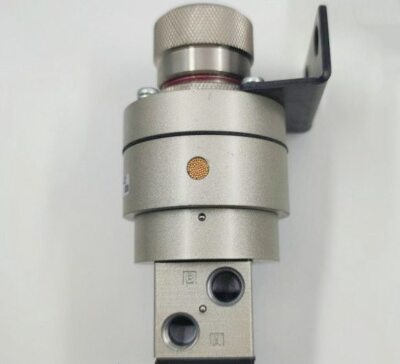

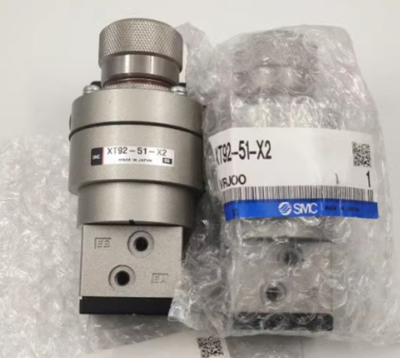

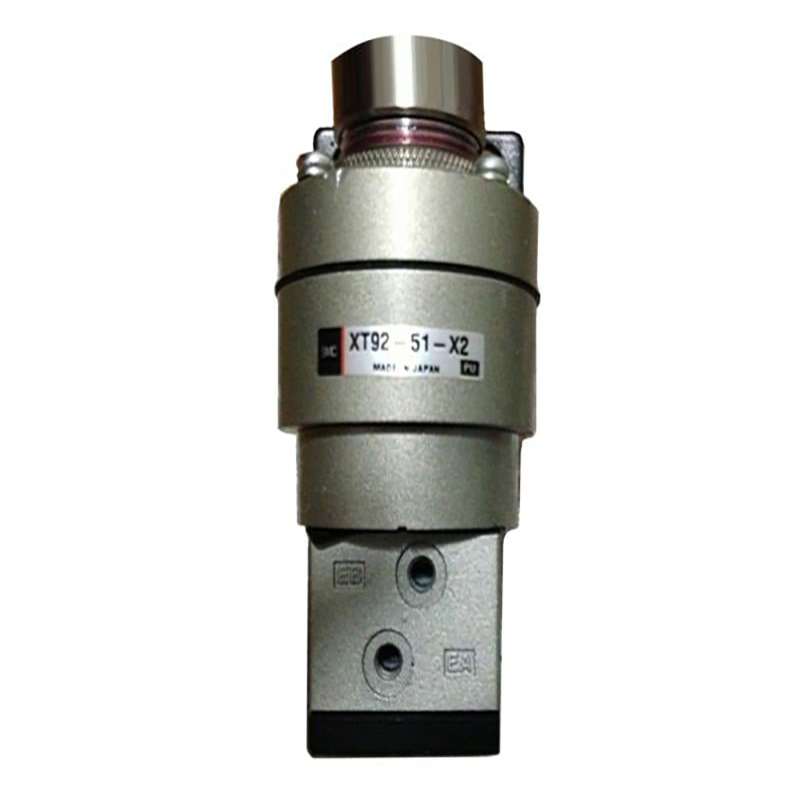

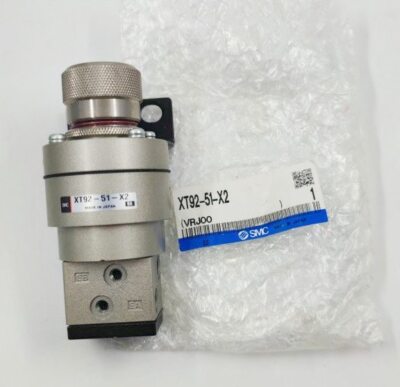

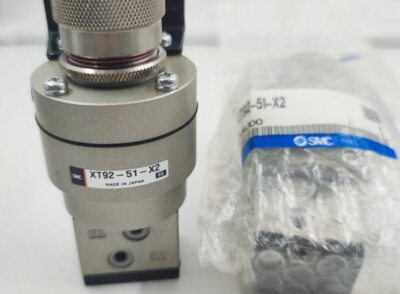

XT92-51-X2 дәл қысымды анықтау клапаны

Бренд:Richge Technology ұсынған SOLH

Өнімге шолу

     XT92-51-X2 - SOLH Richge брендімен UTC теңшелген арнайы клапан. Ол қарапайым дәлдіктегі қысым реттегіштерінен түбегейлі ерекшеленеді және төмен қысымды қауіпсіздікті қорғау және пневматикалық сигналды ауыстыру үшін арнайы қос қысымды анықтау клапаны ретінде қызмет етеді. Бұл реттелетін құрылғы автоматтандырылған қауіпсіздік тізбектеріндегі қысым шегін іске қосу және қос сигналды блоктауды басқару үшін әзірленген.

1. Негізгі техникалық сипаттамалар (толық SMC үйлесімді)

     --Модель: XT92-51-X2 пайдаланушы арнайы нұсқасы

     --Құрылым түрі: тікелей әсер ететін қысымды анықтайтын қос қысымды клапан

     --Порт жіпі: Rc1/8, M5 құбыр фитингтерімен үйлесімді

     --Қолданылатын орта: таза сығылған ауа

     --Реттелетін ауысу қысымының диапазоны: 0,1 ~ 0,5 МПа

     --Максималды жұмыс қысымы: 0,8 МПа

     --Тексеру қысымы: 1,2 МПа

     --Жұмыс ортасының температурасы: -5℃ ~ +60℃

     --Таза салмақ: шамамен. 300 г

     --Негізгі функциялар: қысым шегін анықтау, төмен қысымды қауіпсіздік блоктауы, қос ауа тізбегі сигналын ауыстыру

2. 3/2-Way Logic Port Layout

     --P: Негізгі ауа беретін кіріс порты

     --A / B: екі тәуелсіз коммутация шығыс порттары

     --R: Кіріктірілген дыбыс өшіргіші бар шығару порты

     --Жоғарғы реттеу тұтқасы: реттелетін қысымды іске қосу шегін орнатады (мысалы, 0,4 МПа)

     --Орнату опциялары: кронштейнді орнату немесе панельді орнату

3. Жұмыс принципі

     Жүйе қысымы алдын ала орнатылған шекті мәннен асқанда: Ауа P портынан А портына өтеді, ал В порты шығатын газға қосылады. Жүйе қысымы алдын ала орнатылған шекті мәннен төмен түскенде: Ауа P портынан B портына өтеді, ал А порты шығыс R шығысына қосылады. Клапан қауіпсіздіктің логикалық блоктауын және пневматикалық сигналды басқаруды аяқтау үшін бекітілген қысым шегінде ауа жолының автоматты ауысуын жүзеге асырады.

4. Өнімділікті салыстыру: XT92-51-X2 VS ARP / IR дәл реттеуіштері

5. Типтік қолданба сценарийлері

     Төмен қысымды қауіпсіздік блокировкасы: Ауа қысымы алдын ала белгіленген мәннен төмен түскенде жабдықты қауіпсіз күту режиміне автоматты түрде ауыстырады Қос ауамен жабдықтаудың автоматты ауысуы: Магистральдық құбырдағы қысым сәтсіз болған кезде күту режиміндегі ауа көзіне ауысады Машина қысымының рұқсатын блоктау: Ауа қысымы жарамды шекке жеткенше жабдықты іске қосуды шектейді Кіріктірілген пневматикалық логикалық блок: Біріктірілген ауыстырып-қосқыштарды ауыстырады, сондықтан ауа қысымы белгіленген мәннен төмен түседі. макет

Бір сөйлемнен тұратын түйіндеме

     Арнайы SOLH XT92-51-X2 қысымды анықтау клапаны төмен қысымды қорғауды және бекітілген шекті ауа жолын ауыстыруды орындайды; бұл қауіпсіздік блокировкасы тізбектеріне арналған арнайы пневматикалық логикалық компонент және қысымды үздіксіз дәлдікпен реттеу үшін пайдаланыла алмайды.
