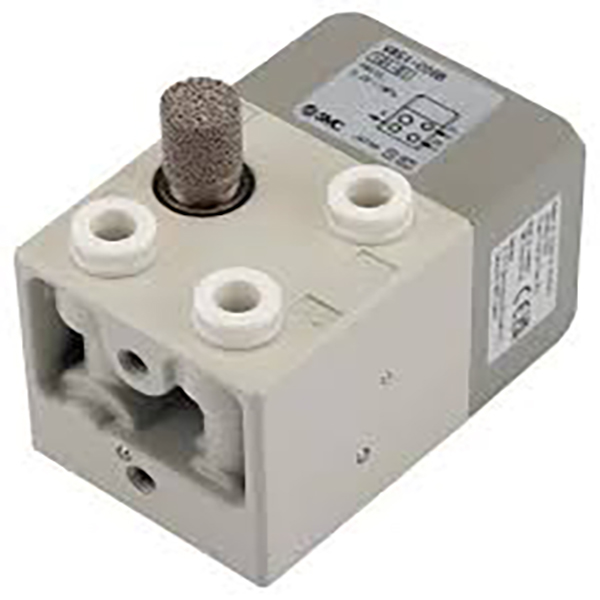

VR51 сериялы пневматикалық екі қолды қауіпсіздікті басқару клапаны

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     VR51 сериясы - арнайы пневматикалық екі қолды қауіпсіздікті басқару клапаны. Оның негізгі қауіпсіздік логикасы ауа шығару үшін екі тәуелсіз түймені бір уақытта 0,5 секунд ішінде іске қосуды талап етеді. Ол EN ISO 13851 және EN574 халықаралық қауіпсіздік стандарттарына толығымен сәйкес келетін гидравликалық престерде, тойтару машиналарында, кесу жабдықтарында және басқа қауіпті машиналарда қолмен ұсақтау, қысу және кесу апаттарының алдын алу үшін арнайы әзірленген.

Негізгі жұмыс принципі және қауіпсіздік логикасы

1. Қос кіріс және қақпа логикасы

     -- Екі тәуелсіз сигнал енгізу порты P1 және P2

     -- А портындағы ауа шығысы екі кіріс сигналы да 0,5 секундтан аз уақыт айырмашылығында келгенде ғана іске қосылады.

     -- Түймелердің бірі босатылса немесе бір сигнал жоғалса, шығыс ауа беруі бірден өшеді

2. Ішкі механикалық құрылым

     -- 3/2 жақты 2 позициялы пневматикалық логикалық клапан серіппесіз

     -- Бір қолмен дәйекті алдау операциясын жою үшін кірістірілген 0,5 секундтық уақыт кідірісін бақылау механизмі

     -- R шығару портында алдын ала орнатылған стандартты дыбыс өшіргіш

Толық техникалық сипаттамалар

     -- Қолданылатын сұйықтық: қысылған ауа

     -- Жұмыс қысымының диапазоны: 0,25 ~ 1,0 МПа

     -- Тексеру қысымы: 1,5 МПа

     -- Қоршаған орта температурасы: -5 ~ +60℃ (мұздануға тыйым салынады)

     -- Порт опциялары: C06: φ6 метрикалық жалынға төзімді итергіш фитинг C07: 1/4" империялық жалынға төзімді итергіш фитинг

     -- Таза салмақ: шамамен. 340 г

     -- Қауіпсіздік сертификаттары: EN ISO 13851, EN574, CE, RoHS

 Модельдік код анықтамасы

1.Мысалы: VR51-C06-B

     -- VR51: ​​екі қолды қауіпсіздік клапанының сериялық коды

     -- C06 / C07: итеру портының өлшемі C06 = φ6 түтік қосқышы C07 = 1/4" түтік қосқышы

     -- B жұрнағы: Бекіткіш кронштейн опциясы Суффикс жоқ = Артқы порт құбырының B нұсқасы = Металл бекіту кронштейнімен жабдықталған (VR51B)

2.Танымал стандартты модельдер

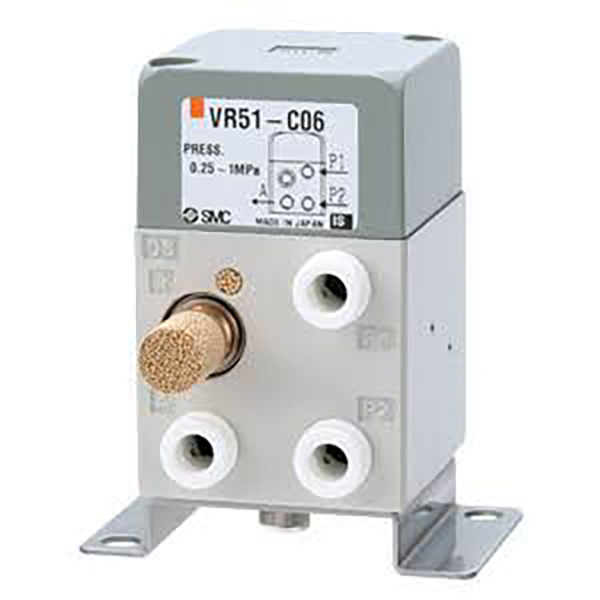

     --VR51-C06: φ6 итергіш, артқы құбырлар (ең көп қолданылатын)

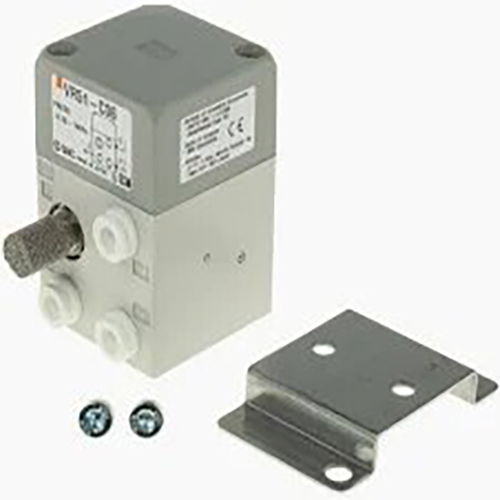

     --VR51-C06B: бекіту кронштейнімен φ6 итеру

     --VR51-C07: 1/4" итергіш, артқы құбырлар

Негізгі қауіпсіздік артықшылықтары

1. Міндетті синхронды екі қолмен операциялық анти-алдау дизайны

     Жарамды сигнал шығысы екі қол түймелерді 0,5 секунд ішінде басқанда ғана іске қосылады; бір қолмен пайдалану жабдықты іске қоса алмайды. Кез келген түйме босатылғаннан кейін машина бірден тоқтайды.

2. Ішкі қауіпсіздік үшін толық пневматикалық конструкция

     100% ешқандай электрлік бөлшектерсіз ауамен басқарылады; электр қуатының үзілуі кезінде қауіпсіздік өнімділігі өзгермейді. Жарылыстан қорғалған құрылым ылғалды, шаңды және жанғыш шеберхана орталарында сенімді жұмыс істейді.

3. Тұрақты ұзақ қызмет көрсетуді қажет етпейтін берік құрылым

     Ластануға қарсы тамаша сыйымдылығы бар тозуға төзімді катушка дизайны. Майлаусыз жұмыс; жұмыс орнындағы жинақтау жүктемесін азайту үшін стандартты керек-жарақ ретінде енгізілген дыбыс өшіргіш.

4. Икемді көп бағытты орнату

     Артқы немесе астыңғы құбырлардың орналасуын қолдайды. Қосымша орнату кронштейні әртүрлі машина орналасулары үшін панель мен жабдық жақтауын оңай орнатуға мүмкіндік береді.

Қауіпсіздікті қолданудың әдеттегі сценарийлері

     -- Пневматикалық престер және тойтару машиналары: қолмен жаншу жарақаттарын болдырмау үшін екі қолды триггер

     -- Кесу және қырқу машиналары: кесу кезіндегі жазатайым оқиғаларды болдырмау үшін міндетті қос түймені іске қосу

     -- Қысқыш және қысу станциялары: қысу қаупін жою үшін қауіпсіздік блоктауы

     -- Инъекциялық қалыптау және штамптау үшін қосалқы жабдық: қауіпсіз іске қосу блокировкасы тізбегі

     -- Жартылай автоматты құрастыру өндірістік желілері: қауіпті жұмыс аймақтары үшін қолды қорғау

Бір сөйлемнен тұратын түйіндеме

     SOLH VR51 толық пневматикалық екі қолды қауіпсіздік блокировкасы клапаны кіріктірілген 0,5 секундтық синхронды анықтау логикасы, толық EN ISO 13851 қауіпсіздік сертификаты, 3/2 жақты дизайн және жалынға қарсы итергіш арматурамен жабдықталған.
