VZM500 (VZM5) сериясы 5/2 жолды механикалық клапан

VZM500 (VZM5) сериясы 5/2 жолды механикалық клапан | Орташа ағынды серпімді тығыздағыш пневматикалық басқару клапаны

Бренд: SOLH by Richge Technology | SMC үйлесімді 5 портты механикалық іске қосылатын пневматикалық клапан

1. Өнімге шолу

     SOLH VZM5 (VZM500) сериясы аорташа өлшемді 5/2 жақты механикалық басқару клапаны SMC стандартымен толық үйлесімді. Жоғары сенімді серпімді резеңке тығыздағыш құрылымын қабылдай отырып, ол тұрақты тығыздауды, жылдам әрекетті және Cv мәні 0,6-ға дейінгі тамаша орташа ағынды өнімділікті ұсынады. Стандартты Rc1/8 портымен және толық қосымша жетек бастарымен жабдықталған ол механикалық шектеуді іске қосуды, жүгіруді қолмен басқаруды және қауіпсіздік тізбегін блоктауды қолдайды. Икемді табан орнату және көп қабатты біріктірілген орнату, жоғары жиілікті төзімділік және кең қысымға бейімделу, ол қос цилиндрлі синхрондау, пневматикалық тізбекті ауыстыру және автоматтандырылған өндірістік желілерде шекті механикалық басқару үшін стандартты негізгі модель ретінде қызмет етеді.

2. Негізгі техникалық сипаттамалар

3. Порт анықтамасы және схема режимі

  3.1 Стандартты 5/2 жолды режим (қос басқару / механикалық басқару)

     1(P) = Ауа беру порты, 2(A) = Оң шығыс порты, 3(B) = Кері шығыс порты, 4(EXH) = Шығару порты, 5(EXH) = Шығару порты. Пневматикалық жетектердің екі жақты ауысуын және жылдам шығуын жүзеге асырады.

  3.2 Қосымша 5/3 жолды режим (Орташа позиция)

     Қосымша ортаңғы жабық типті және орташа қысымды босату түрі, пневматикалық позицияға, қысымды ұстап тұруға және дәл соққыны басқару талаптарына дәл бейімделеді.

  3.3 Пилоттық порттың сипаттамасы

     EXH пилоттық порты M5×0,8 жіпті қабылдайды. Сыртқы пилоттық нұсқасы орталықтандырылған пневматикалық басқаруға және үлкен ағынды циклды сәйкестік сценарийлеріне сәйкес келетін тәуелсіз ауа көзін басқаруды қолдайды.

4. Толық сериялы жетек басының опциялары

5. Модельді кодтау ережелері және жалпы үлгілер

  5.1 Үлгіні түсіндіру (Мысалы: VZM550-01-08)

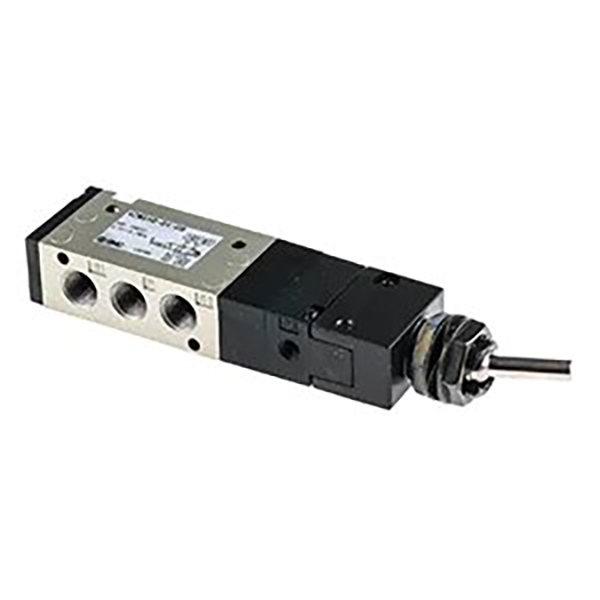

     • VZM550: Стандартты 5/2 жақты серпімді тығыздағыш негізгі механикалық клапан

     • Порт коды: 01=Rc1/8; N01=NPT1/8; F01=G1/8

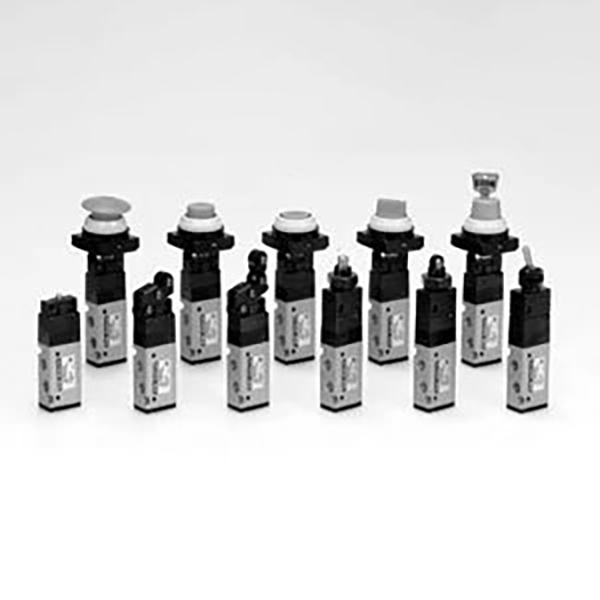

     • Жетекші коды: 08=қосқыш рычаг; 01=ролик рычаг; 30=батырманы басу; 37=итеру-тарту

     • Қосымша жұрнақ: -L=табан кронштейнімен; -3=5/3-жол түрі; P=сыртқы пилот түрі

  5.2 Көп сатылатын стандартты үлгілер

     • VZM550-01-01: 5/2 жақты, негізгі ролик рычагы, Rc1/8 порты, жалпы механикалық шектеу сценарийлері үшін қолайлы

     • VZM550-01-30: 5/2-бағытты, түйме түрі, Rc1/8 порты, жабдықты қолмен жүгіртуге және жөндеуге жарамды

     • VZM550-01-37: 5/2-бағытты, итермелеу түрі, Rc1/8 порты, қолмен құлыптау және қате жұмысты басқару үшін

     • VZM550-01-02: 5/2-бағытты, бір бағытты ролик рычагы, Rc1/8 порты, кері шегінуге қарсы кәсіби шектеуді басқару

6. Өнімнің негізгі артықшылықтары

  6.1 Стандартты орташа үлкен ағын

     Әмбебап Rc1/8 портымен және Cv=0,6 ағын коэффициентімен жабдықталған, орташа ағынды пневматикалық тізбектерге тамаша сәйкес келеді, қос цилиндрлердің тұрақты синхронды әрекетін және бірнеше жетектердің сенімді байланысын жүзеге асырады.

  6.2 Тұрақтылығы жоғары серпімді тығыздау

     Нөлдік ағып кету, тұрақты қысымды ұстау және жылдам жауап беру жылдамдығы бар резеңке клапанның серпімді тығыздағыш құрылымын қабылдайды. Ол кәдімгі өнеркәсіптік жұмыс жағдайында ұзақ қызмет ету мерзімін және өте төмен техникалық қызмет көрсету құнын қамтамасыз етеді.

  6.3 Толық қамту триггер режимдері

     Роликті, плунжерді, ауыстырып-қосқыш рычагты, түймені және итермелеу түрлерін қоса, толық жетек опциялары механикалық шектеуді, автоматты іске қосуды, қолмен жөндеуді және қауіпсіздік блоктауын қолдану сценарийлерін толығымен қамтиды.

 6.4 Әртараптандырылған икемді орнату

     Тәуелсіз табан кронштейнін орнатуды және коллекторлы біріктірілген кластерді орнатуды қолдайды. Тығыз панель орналасуына және шектеулі орнату кеңістігіне бейімделген ерікті EXH порттарын сору үшін құбырға салуға болады.

  6.5 Жоғары жиілікті өнеркәсіптік төзімділік

     Тамаша соққыға және дірілге төзімділікпен 300c.p.m жоғары жиілікті циклдік жұмысты қолдайды. Ол ауыр өнеркәсіптік жабдықтың ұзақ мерзімді үздіксіз жұмысына тұрақты бейімделеді.

  6.6 Сыртқы пилоттық кеңейтілетін дизайн

     Қосымша сыртқы пилоттық басқару режимі үлкен ағынды негізгі тізбектердің және автоматтандырылған біріктірілген пневматикалық жүйелердің сәйкес талаптарын қанағаттандыра отырып, қашықтан және орталықтандырылған ауа көзін басқаруды жүзеге асырады.

7. Типтік қолданба сценарийлері

     • Қос цилиндрлі синхронды басқару: Автоматтандырылған жабдықта қос цилиндрлердің синхронды бірлескен әрекетін қамтамасыз етіңіз, жұмыс тұрақтылығын жақсарту.

     • Пневматикалық тізбекті ауыстыру: Айналдырғыштар мен арматуралардың қысқышты/қапсырмасын ажырату, станцияны ауыстыру және пневматикалық контурдың бағытын басқару.

     • Механикалық шекті іске қосу: Орнындағы инсульт сигналын іске қосу және роликті тетік жетектері арқылы механикалық блоктан қорғау.

     • Қолмен жұмысты басқару: Жабдықты жөндеу, қолмен жүгіруді бастау/тоқтату және түймелер мен түрту түрлері арқылы панельді қолмен басқару.

     • Қауіпсіздікті қорғау тізбегі: Авариялық тоқтатуды қалпына келтіру және құлыпталатын және саңырауқұлақ басы жетектері бар қауіпсіздік есігін құлыптан қорғау.

     • Өнеркәсіпті жалпы автоматтандыру: Орау, басып шығару және электронды өндіріс жабдықтарына арналған жоғары жиілікті позицияны басқару және көп жетекті байланыс.

8. VM сериясының үлгісін таңдауды салыстыру

Бір сөйлемнен тұратын түйіндеме

     SOLH VZM500 (VZM5) сериясы 5/2 жақты механикалық клапан біріктіредіRc1/8 стандартты порт, Cv0.6 орташа үлкен ағын, толық сериялы көп функциялы жетектер және икемді орнату режимдері, автоматтандырылған қос цилиндрлі синхронды басқару және пневматикалық тізбекті ауыстыру жүйелері үшін стандартты негізгі негізгі компонент болып табылады.
