VM2 (VM200) сериясы орташа 2/3 портты механикалық қалқымалы клапан

Бренд: SOLH by Richge Technology

Өнімді орналастыру

     VM2 (VM200) сериясы - SMC стандартты үлгілерімен толығымен алмастырылатын орташа өлшемді 2/3 портты механикалық қалқымалы клапан. Сенімді қалқымалы тығыздағыш конструкциясын қолдана отырып, ол керемет жоғары ағын сыйымдылығымен (Cv≈0,87), әмбебап Rc1/4 стандартты портымен, берік өнеркәсіптік құрылымымен және толық ауыстырылатын жетек бастарымен ерекшеленеді. Бұл автоматтандырылған техниканың барлық түрлерінде инсульт шегін анықтауға, қолмен басқаруға және ауа тізбегін қосуға арналған негізгі механикалық басқару клапаны.

Негізгі техникалық сипаттамалар

  1 Негізгі параметрлер

     -- Серия коды: VM200 (қысқа атауы VM2)

     -- Сұлба түрлері: 2-порт (VM22x), 3-порт (VM23x, стандартты түрде әдетте жабық NC)

     -- Құрылымы: тамаша тығыздағыш және ұзақ қызмет мерзімі бар тікелей әрекет ететін қалқымалы түр

     -- Қолданылатын сұйықтық: сығылған ауа, инертті газ

     -- Жұмыс қысымының диапазоны: 0 ~ 1,0 МПа (вакууммен үйлеспейді)

     -- Қоршаған орта және орташа температура: -5 ~ +60℃ (глазурьге жол берілмейді)

     -- Порт ағыны: Rc1/4 (02); қосымша NPT1/4 (N02), G1/4 (F02)

     -- Ағын өнімділігі: тиімді қима ауданы 19 мм², Cv = 0,87

     -- Таза Салмағы: Стандартты үлгі 90 г

     -- Құбырлардың орналасуы: бүйірлік порт (01), төменгі порт (00)

     -- Майлауға қойылатын талаптар: майлаусыз; ISO VG32 турбиналық майлау қосымша

  2. Жалпы сыртқы өлшемдер (мм)

     -- Бүйірлік порт нұсқасы: 17 × 44 × 25

     -- Төменгі порт нұсқасы: 17 × 44 × 30

Схеманы анықтау және жұмыс логикасы (3-порт / 2-порт)

  1. 3 портты үлгі (VM23x, ең көп қолданылатын)

     -- Порт 1(P): Негізгі ауа беру кірісі

     -- 2(A) порты: басқару сигналының шығысы

     -- Порт 3(R): Шығару порты

     -- NC Қалыпты жабық логика: Іске қосылмаған → P А-дан ажыратылған, A R-ге қосылған; Іске қосылғаннан кейін → P A-ға қосылады, A R шығатын газды өшіреді

  2. 2 портты үлгі (VM22x)

     -- Порт 1(P): Сұйықтық кірісі

     -- Порт 2(A): басқару шығысы

     -- Әдетте жабық: Ауа арнасы басқан кезде ашылады, босатылғаннан кейін бірден өшеді

Толық ауыстырылатын жетек басының портфолиосы

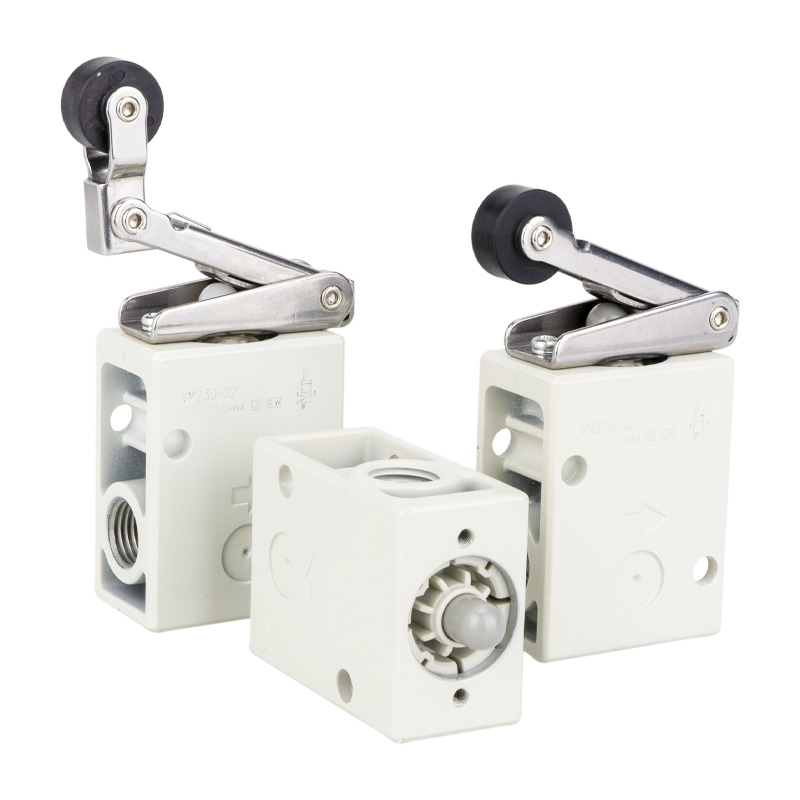

 1. Ролик рычагының түрі (инсульт шегін анықтау үшін, ең танымал)

     -- VM231/221: стандартты POM пластикалық ролик рычагы

     -- VM231S/221S: ауыр тозуға төзімді жұмыс жағдайлары үшін шыңдалған болат ролик

     -- VM233/223: бір жақты кері көтерілуге ​​қарсы ролик тетігі

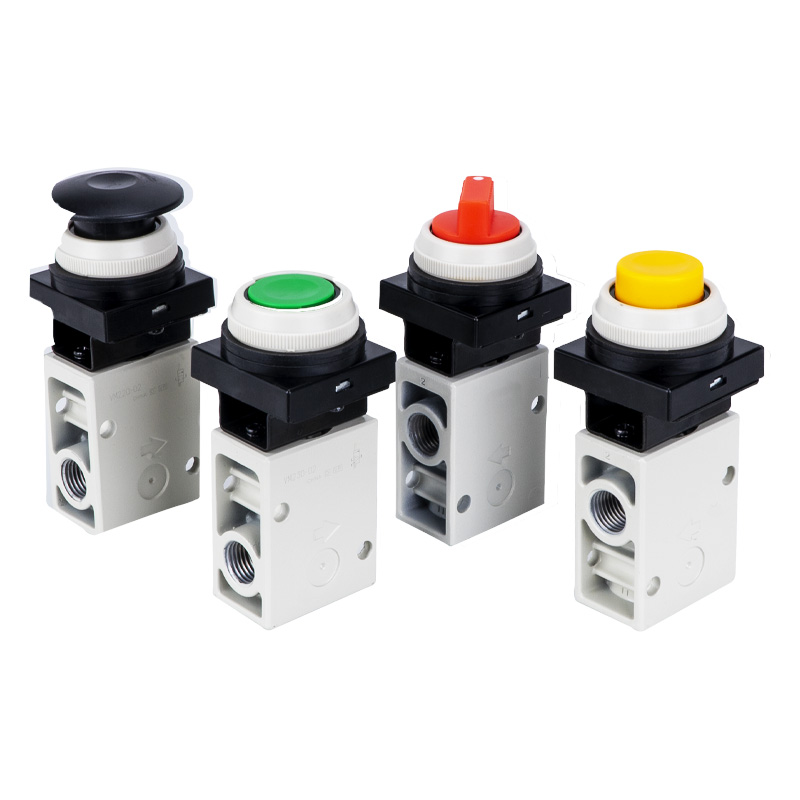

  2. Тікелей плунжер түрі

     VM230/220: Стандартты түзу плунжер

3. Түйме түрі (қолмен жүгіру үшін)

     -- VM232/222: жалпақ стандартты түйме

     -- VM232Y/222Y: шұғыл тоқтатуға арналған жоғары көрінетін сары саңырауқұлақ басы

     -- VM232G/222G: жасыл индикатор түймесі

 4. Қосымша арнайы жетектер

     Топса рычагы, ауыстырып-қосқыш рычаг, құлыпталатын айналмалы тұтқа, екі жақты тұтқа және басқа реттелетін триггер бастары

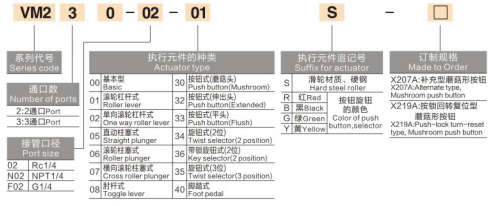

 Үлгі кодының түсіндірмесі

   1. (Мысалы: VM231-02-01S)

     -- VM231: 3 портты тізбек + ролик рычагының жетекі

     -- 02: порт ағынының өлшемі (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: бүйірлік порт орналасуы (00 = төменгі порт орналасуы)

     -- S: шыңдалған болат ролик (жұрнақсыз = стандартты POM ролик)

     -- Түс жұрнағы: A=стандартты қара; Y = сары саңырауқұлақ; G=жасыл түйме

  2. Жалпы стандартты модельдер

     -- VM231-02-01A: 3-порт, POM ролик, Rc1/4, бүйірлік порт (әмбебап жалпы мақсаттағы үлгі)

     -- VM231S-02-01A: 3 портты, шыңдалған болат ролик, Rc1/4, бүйірлік порт (қатты тозуға төзімді жұмыс жағдайлары)

     -- VM230-02-00A: 3-порт, тікелей плунжер, төменгі порт

     -- VM232Y-02-01A: 3 портты, саңырауқұлақты апаттық тоқтату түймесі, бүйірлік порт

Өнімнің негізгі артықшылықтары

     -- Орташа жоғары ағын өнімділігі: Cv = 0,87, мини VM1 (Cv = 0,11) қарағанда 8 есе дерлік жоғары ағын сыйымдылығы, орташа ағынды пневматикалық тізбектерге тамаша сәйкес келеді

     -- Әмбебап Rc1/4 порты: тамаша үлгілер арасындағы үйлесімділігі бар автоматтандыру жабдығы үшін стандартты негізгі ағын өлшемі

     -- Сенімді қалқымалы тығыздау: жақсы ауа өткізбейтіндігі, шаңның ластануына төзімділігі, жылдам әрекет ету және ұзартылған қызмет мерзімі

     -- Қос құбыр орналасуын қолдау: икемді тығыз панельді орнату схемасы үшін бүйірлік және төменгі порт опциялары

     -- Жетектерді толық қамту: механикалық шектеуді, қолмен жүгіруді және апаттық тоқтатудың барлық сценарийлерін жабу үшін роликті рычаг, плунжер, жалпақ түйме және саңырауқұлақ басы қол жетімді

     -- Ауыр салмақты берік конструкция: Металл клапан корпусы; S жұрнағы қатайтылған болат ролик қатаң өндірістік үздіксіз жұмыс үшін қосымша

     -- Майлаусыз дизайн: Төмен техникалық қызмет көрсету жүктемесі, таза және экологиялық таза ауа тізбегінің жұмысы

Әдеттегі қолданба сценарийлері

     -- Жабдықтың соғу шегін анықтау: ролик иінтірегі жетекі бар цилиндр / сырғымалы үстелдің толық орнын анықтау

     -- Жүгіруді қолмен басқару: машинаны орнында іске қосу және түйме арқылы панельді басқару

     -- Қауіпсіздік авариялық блоктау: ауа тізбегін жылдам ажыратуға арналған сары саңырауқұлақ басы

     -- Айналдырғыш пен арматураны ауыстыру: пневматикалық ілмекті басқару қысқышты / қысқышты босату

     -- Автоматтандырылған өндірістік желілер: Жұмыс станциясының орны сигналы және механикалық қауіпсіздік блокировкасы тізбектері

     -- Қаптама, тоқыма және баспа машиналары: Жоғары жиілікті механикалық триггерді басқару ілмектер

Таңдауды салыстыру: VM1 VS VM2 жылдам анықтамалық кесте

Бір сөйлемнен тұратын түйіндеме

     SOLH VM2 орташа өлшемді механикалық қалқымалы клапан әмбебап Rc1/4 портымен, Cv=0,87 жоғары ағын сыйымдылығымен, толық ауқымды ауыстырылатын жетектермен және қос бүйірлік/төменгі құбыр опцияларымен жабдықталған, барлық өнеркәсіптік автоматтандырудың пневматикалық коммутациялық тізбектері үшін стандартты негізгі механикалық басқару клапаны ретінде әрекет етеді.
