Бренд: SOLH by Richge Technology

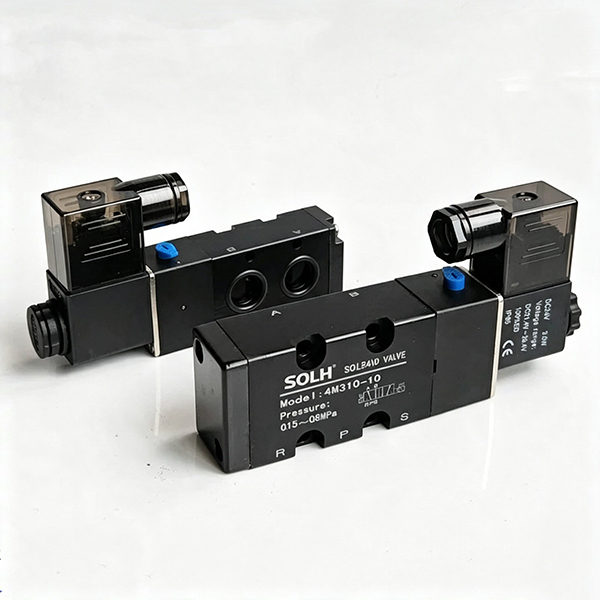

SOLH 4M сериясы кәсібиNAMUR стандартты 5/2 жолды пластина тәрізді соленоидты клапан пневматикалық жетекті автоматты басқару үшін арнайы әзірленген. Ол клапанның төменгі жағындағы стандартты бекіту саңылаулары бар халықаралық NAMUR бүйірлік монтаждау стандарттарына қатаң сәйкес келеді. Клапан тікелей ламинатталған және аралық адаптер ауа құбырлары жоқ пневматикалық шар клапандары мен көбелек клапан жетектерінің жағында орнатылуы мүмкін. Тек қана клапанның автоматты басқару схемалары үшін пайдаланылады, ол Airtac 4M сериясының стандарттарына толығымен сәйкес келеді және әдеттегі 4V түтік түріндегі соленоидты клапандардан құрылымдық жағынан ерекшеленеді.
1.1 Негізгі өнімнің техникалық сипаттамалары
• Функция режимі: 5/2 жол (5-порт 2-позиция)
• Қозғалтқыш құрылымы: Ішкі пилоттық катушка түрі, майлаусыз жұмыс
• Монтаждау стандарты: NAMUR стандартты бүйірлік бекіту (негіз P/A/B/R1/R2 ауа тізбегімен біріктірілген)
• Негізгі үлгілер: 4M210-08, 4M210-06, 4M110-06
1. Кодтау логикасы: 4M [Өлшем коды] [Басқару коды] [Функция коды] - [Порт ағыны]
|
Код сегменті |
Егжей-тегжейлі анықтама |
|
4 млн |
NAMUR стандартты пластина түріндегі 5/2 жолды электромагниттік клапан сериясы |
|
1/2/3 |
Өлшем спецификациясы: 1=100 серия, 2=200 серия, 3=300 серия |
|
1/2 |
Басқару режимі: 1=Бірыңғай электрлік басқару (серіппелі қалпына келтіру); 2=Қос электрлік басқару (ысырма жады) |
|
0 / 3 |
Функция түрі: 0=Қалыпты ашық түрі; 3=Жабық орталық (сирек пайдаланылады) |
|
M5 / 06/08/10 |
Сыртқы ауа кіретін және шығаратын жіп өлшемі |
2. Үлгі мысалы
4M210-08: 200 өлшем, серіппелі ысыруы бар жалғыз электрлік басқару, PT1/4 сыртқы жіп порты
3. Толық сериялы негізгі үлгі сипаттамаларының тізімі
|
Өлшем сипаттамасы |
Бірыңғай электрлік басқару (көктемгі қалпына келтіру) |
Қос электрлік басқару (өзін-өзі құлыптау жады) |
Сыртқы ауа көзі жіп |
|
4 млн100 |
4 млн110-M5/06 |
4 млн120-M5/06 |
M5 / PT1/8 |
|
4 млн200 (ең таралған) |
4 млн210-06/08 |
4 млн220-06/08 |
PT1/8 / PT1/4 |
|
4 млн300 |
4 млн310-08/10 |
4 млн320-08/10 |
PT1/4 / PT3/8 |
|
Параметр элементі |
Техникалық сипаттама |
|
Жұмыс қысымының диапазоны |
0.15～0,8 МПа |
|
Дәлелдеу қысымы |
1,2 МПа |
|
Жұмыс ортасы |
Сүзілген сығылған ауа (сүзгі дәлдігі ≥40μm) |
|
Жұмыс температурасының диапазоны |
-20℃～+70℃ |
|
Максималды әрекет жиілігі |
5 рет/секунд |
|
Айнымалы ток катушкасының қуаты |
220В/110В/24В; 3.5～4ВА |
|
Тұрақты ток катушкасының қуаты |
24В/12В; 2,5 Вт |
|
Сымдар және қорғаныс дәрежесі |
DIN розетка / сым сым түрі, IP65 су өткізбейтін және шаң өткізбейтін |
|
4 млн1 ағын параметрі |
Тиімді аумақ 5,5~12мм², Cv=0,31~0,67 |
|
4 млн2 ағын параметрі |
Тиімді аумақ 14~17мм², Cv=0,78~1,0 |
|
4 млн3 ағын параметрі |
Тиімді аумақ 25~30мм², Cv=1,4~1,68 |
• Біріктірілген NAMUR базалық әуе порты: Клапанның астыңғы жағы A/B ауа порттарымен ендірілген. Жетекпен қондырылғаннан кейін ол автоматты түрде жетектің екі ауа кіретін тесігімен түйіседі. A/B порттары үшін сыртқы ауа құбырлары қажет емес; тек P ауа кірісі және R1/R2 шығару порттары құбыр құрылымын жеңілдететін және ағып кету нүктелерін азайтатын сыртқы ауа көзіне қосылуды қажет етеді.
• Кірістірілген қолмен сынақ итергіш штангасы: Клапан жағында қолмен жөндеу түймесімен жабдықталған, қуат өшірілгеннен кейін қолмен клапанның ашылуы мен жабылу сынағы бар, орнында орнатуға, жөндеуге және жабдыққа техникалық қызмет көрсетуге ыңғайлы.
• Қосарлы басқару режимінің сипаттамалары: 4M×20 қосарланған электр басқару үлгілері ағымдағы клапан орнын сақтау үшін өшірілетін өздігінен құлыпталатын жад құрылымын қабылдайды; 4M×10 жалғыз электр басқару үлгілері қуат өшірілгеннен кейін серіппелі күшпен автоматты түрде қалпына келтіріледі, сәйкесінше қауіпсіздікті қалпына келтіру және позицияны ұстау талаптарын қанағаттандырады.
• Үйлесімді коллекторды орнату: 4V серияларымен бірдей негізгі сипаттаманы бөліседі (4M100M/200M/300M коллекторлық негіз). Ол коллекторлы орнату арқылы бірнеше клапандар үшін орталықтандырылған ауа беруді қолдайды және тәуелсіз жұмыс үшін бір жетекке тікелей орнатуға болады.
|
Салыстыру элементі |
4 млн NAMUR пластиналы клапан |
4V кәдімгі түтік клапаны |
|
Монтаждау әдісі |
Астыңғы жағы жетекке тікелей орнатылған (NAMUR стандарты) |
Бүйірлік түтік кірістіру, бөлек коллектор негізімен орнатылған |
|
A/B әуе портының дизайны |
Төменгі кірістірілген қондыру порты, сыртқы құбыр жоқ |
Клапан корпусының жоғарғы жағындағы сыртқы құбыр қосылымы |
|
Негізгі қолданба |
Пневматикалық шарикті клапан / көбелек клапан жетекті басқару |
|
|
Негізгі алмасу |
Бірдей спецификациядағы 4V сериялы коллекторлық базаны ортақ пайдаланыңыз |
NAMUR жетекіне тікелей орнату мүмкін емес |
• Клапанның автоматты басқару жүйесі: 4M210-08 DA/SR пневматикалық жетек + шарикті/көбелек клапанымен сәйкес келеді, мұнай-химия, суды тазарту және құбырдағы сұйықтықты ауыстыру жабдықтарында кеңінен қолданылады.
• Клапан аралының біріктірілген жүйесі: Автоматтандырылған құбырлар кластерлері үшін орталықтандырылған ауа беруді және бірнеше 4M сериялы электромагниттік клапандарды біріктірілген орнатуды жүзеге асыру үшін 4M200M көп буынды коллекторлық базаны қабылдаңыз.
• Құбыр құбырларының сәйкестігі: Тұрақты және саңылаусыз қосылу үшін негізгі ауа көзінің құбырына жылдам қондыру үшін сыртқы бұрандалы порттарды KQ2 жылдам қосылатын ер жіпті түзу фитингтермен жалғаңыз.
SOLH 4M сериясы пневматикалық жетектерге арналған арнайы NAMUR стандартты пластиналық типті 5/2 жолды электромагниттік клапан болып табылады, құбырсыз тікелей орнату, майлаусыз жұмыс және IP65 қорғанысы бар, пневматикалық шарикті клапандар мен көбелекті клапандарды автоматты ауыстыру үшін оңтайлы тірек басқару компоненті болып табылады.
