5В сериялы электромагниттік клапан | 5/2 және 5/3 жолды жоғары жиілікті төмен қуатты пневматикалық басқару клапаны

Бренд: SOLH by Richge Technology | AirTAC 5V сериясының жоғары сапалы электромагниттік клапаны үшін толық үйлесімді ауыстыру

1. Өнімге шолу

     SOLH 5V сериясы AirTAC түпнұсқа 5V сериясымен толығымен ауыстырылатын жоғары деңгейлі 5 портты пневматикалық бағыттаушы соленоидты клапан болып табылады. Ол қамтиды5/2 жақты екі позиция және5/3 жақты үш позиция функционалдық түрлері. Төмен қуатты энергияны үнемдейтін катушкалар дизайнымен жетілдірілген катушканың жылжымалы құрылымын қабылдай отырып, ол өте ұзақ қызмет ету мерзімін, тұрақты жоғары жиілікті коммутацияны және төмен сәтсіздікті қамтамасыз етеді. Ішкі пилоттық сору құрылымымен және IP65 қорғау дәрежесімен ол электроника, тамақ және медициналық емдеу сияқты таза жұмыс орталарына қолайлы. Екі әрекетті цилиндрлерді поршеньді басқару үшін кәсіби түрде пайдаланылады, ол жоғары стандартты автоматтандырылған пневматикалық жүйелер үшін таңдаулы негізгі басқару клапаны болып табылады.

  1.1 Негізгі порт және функция анықтамасы

     • 5-порт конфигурациясы: P (негізгі ауа кірісі), A/B (қос жұмыс розеткалары), R/S (қос тәуелсіз шығару порттары)

     • 5/2 екі жақты позиция: Бір бағытты кері айналдыру функциясы, цилиндрді ұзарту және кері тарту циклін басқаруды аяқтайды

     • 5/3 жолды үш позиция: Орташа бейтарап күймен, цилиндрді тоқтатуды қолдаумен, қысымды ұстап тұрумен және толық шығарындыларды қалпына келтіру функцияларымен жабдықталған

     • Негізгі қолданба: Барлық екі әрекетті пневматикалық цилиндрлердің толық инсультті поршенді жұмысын басқаруға арналған.

2. Негізгі өнім классификациясы және функционалдық логика

  2.1 5/2 жолды екі нүктелі электромагниттік клапан

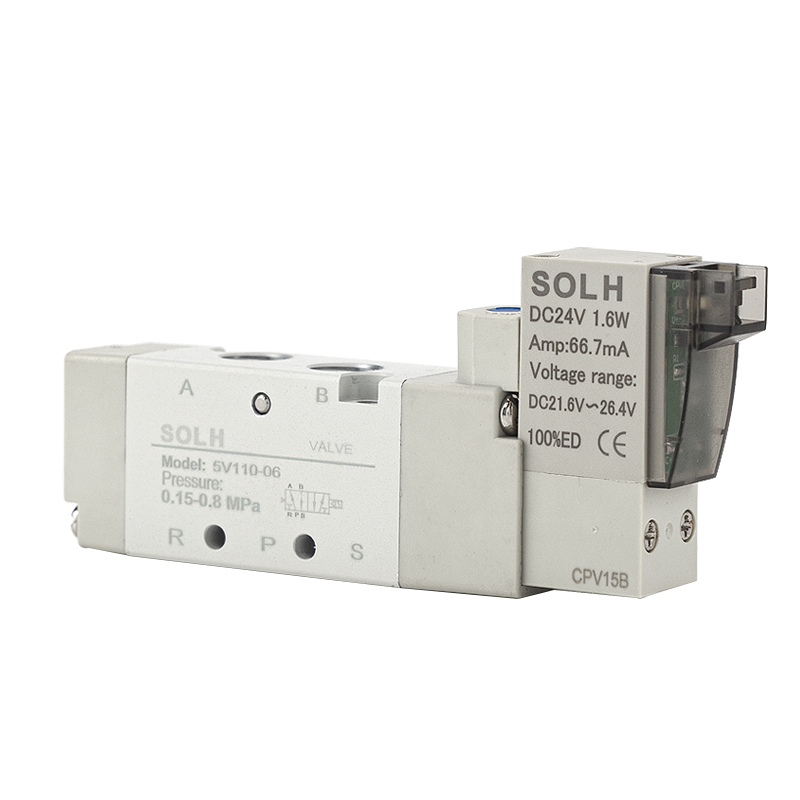

     • Бірыңғай электрлік басқару (5V110/210/310): Бағытты ауыстырып қосу үшін электрлендірілген, қуатты өшіру автоматты серіппелі қалпына келтіру, әдеттегі поршеньді жүгіруді басқаруға жарамды

     • Қос электрлік басқару (5V120/220/320): Кері әрекетті аяқтау үшін электрлендірілген, өшіру жады және өзін-өзі ұстау, ұзақ уақыт позицияны құлыптау жұмыс жағдайларына жарамды

  2.2 5/3 жолды үш нүктелі электромагниттік клапан (қос электрлік басқару)

     Үш қосымша орталық бейтарап функциялар жердегі әртүрлі технологиялық талаптарды қанағаттандыру үшін:

     • 30C (Орталық жабық): Орталық позиция P порты жабық, A/B порттары R/S шығару порттарымен байланысады, цилиндрді тоқтатуды және кез келген инсульт орнында қысымды ұстап тұруды жүзеге асырады

     • 30E (Орталық сору): Орталық позиция P порты жабық, A/B қос порттары толығымен таусылған, цилиндр қалдық қысымсыз тез қалпына келтіріледі

     • 30P (Орталық қысымды ұстау): Орталық позиция P порты A/B порттарымен байланысады, R/S шығару порттары жабық, жүйе құбырындағы қысымды тұрақты түрде сақтайды

3. Негізгі үлгілер, калибр және ағын параметрлері

4. Негізгі техникалық параметрлер

5. Модельді кодтауды жылдам түсіндіру

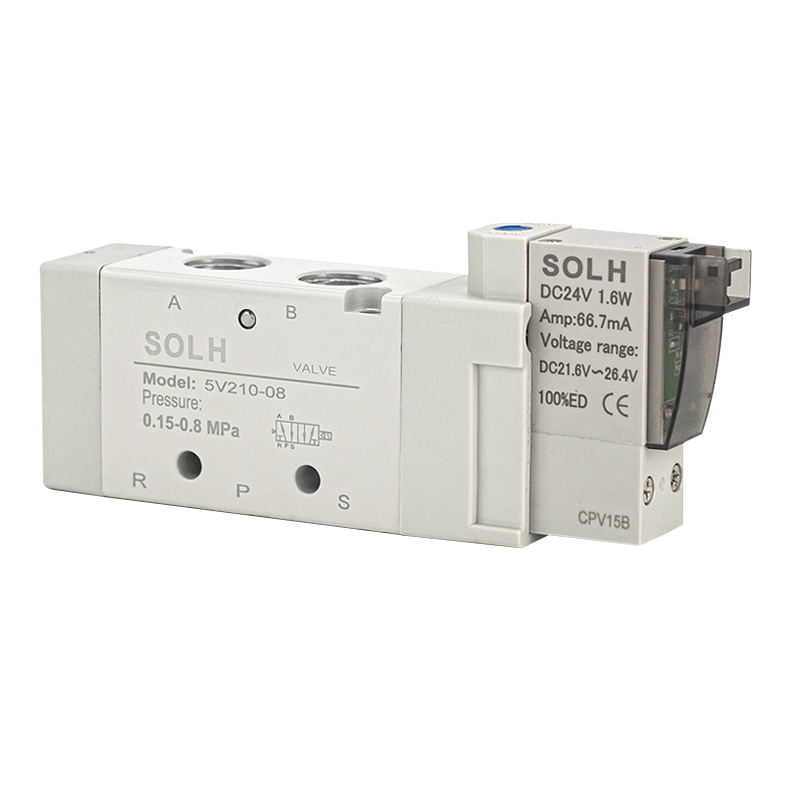

     Стандартты мысал ретінде 5V210-08 DC24V алу

     • 5В: 5 портты 2/3 позициялы пневматикалық соленоид клапанының сериялық коды

     • 2: G1/8 және G1/4 негізгі калибріне сәйкес келетін 200 сериялы сипаттама

     • 10: Бірыңғай электрлік басқару 2-позициялық түрі;20 = қос электрлік басқару түрі;30C/E/P = 3-позициялық орталық функционалды түрі

     • 08: интерфейс калибрлі G1/4;06 = G1/8;M5 = микро M5 жіп

     • DC24V: Номиналды кернеу;B DC24V дегенді білдіреді,A AC220V дегенді білдіреді, бірнеше кернеу опциялары қол жетімді

6. Өнімнің негізгі артықшылықтары

     • Төмен қуат және өте ұзақ қызмет ету мерзімі: 0,9 Вт төмен қуатты қуат үнемдейтін катушкалар ұзақ мерзімді жұмыс қуатын тұтынуды азайтады. Үйкеліске төзімділігі төмен катушкалар тығыздағышының жоғары дәлдіктегі құрылымын қолдана отырып, ол 30 миллионнан астам тұрақты коммутация циклдерін қолдайды және кейінгі техникалық қызмет көрсету жиілігін азайтады.

     • Ультра жылдам жоғары жиілікті жауап: Оңтайландырылған ішкі ауа өту дизайны автоматтандырылған өндірістік желілердің жоғары жиілікті циклдік әрекет талаптарына тамаша бейімделе отырып, коммутациялық жауап уақытына 0,05 секунд ішінде жетеді.

     • Таза қоршаған ортаға бейімделу: Кірістірілген орталықтандырылған ішкі пилоттық сору құрылымы сыртқы мұнай мен газдың толып кетуін болдырмайды, электроника, тамақ және медицина өнеркәсібінің шаңсыз және таза өндіріс стандарттарына толығымен сәйкес келеді.

     • Күшті интеграция және ыңғайлы жөндеу: Жабдық кеңістігін үнемдеу үшін коллекторлы клапан банкінің біріктірілген орнатуын қолдау. Бір клапанды жөндеуді және жабдықтың сынақ жұмысын жеңілдететін клапан корпусындағы қолмен түймемен жабдықталған.

     • Тұрақты және ауа райына төзімді өнімділік: Кең температураға бейімделу диапазоны және IP65 шаң және су өткізбейтін дәреже, күрделі ішкі және сыртқы өндірістік орталарда тұрақты жұмыс.

7. Типтік қолданба сценарийлері

     • Екі әрекетті цилиндрлі поршенді басқару: Автоматты өңдеу, материалды итеру, арматураны қысу, айналмалы позициялау және басқа пневматикалық поршеньдік әрекеттер үшін кеңінен қолданылады.

     • Жоғары стандартты автоматтандырылған өндіріс желілері: Автокөлік дәнекерлеу желілеріне, қаптаманы тығыздауға және кесуге, бетті электронды монтаждауға, тағамды толтыруға және басқа да дәл автоматтандыру жабдықтарына қолданылады.

     • Жоғары жиілікті және таза жұмыс жағдайлары: Жиі кері айналуды, нөлдік ластануды және ұзақ мерзімді тұрақты үздіксіз жұмысты қажет ететін өнеркәсіптік сценарийлер үшін таңдаулы клапан түрі.

8. Таңдау айырмашылығы: 5V сериясы және 4V сериялы электромагниттік клапан

Бір сөйлемнен тұратын түйіндеме

     SOLH 5V сериясы төмен қуат тұтынуы, ультра ұзақ қызмет ету мерзімі және жылдам жоғары жиілікті коммутация өнімділігі бар жоғары сапалы 5/2 және 5/3 жолды пневматикалық соленоидты клапан болып табылады. Таза ішкі сору және IP65 су өткізбейтін және шаң өткізбейтін дизайнымен ерекшеленетін бұл AirTAC түпнұсқа 5V сериясымен толық үйлесімді қос әрекетті цилиндрлер мен жоғары стандартты таза автоматтандырылған пневматикалық жүйелер үшін оңтайлы негізгі басқару клапаны.
