4V сериясы 5/2 және 5/3 жолды пневматикалық электромагниттік клапан | Ұшқышпен басқарылатын бағытты басқару клапаны

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі құрылым

     SOLH 4V сериясы ең әмбебап болып табыладыұшқышпен басқарылатын пневматикалық бағыттаушы клапан өнеркәсіптік автоматтандыруға арналған, жабу5/2 жол (5-порт 2-позиция) және5/3 жол (5-порт 3-позиция) конфигурациялар. Екі әрекетті цилиндрлердің телескопиялық қозғалысы, аралық тоқтауы және қысымды ұстауы үшін арнайы әзірленген, ол катушка тәрізді құрылымды және ішкі пилоттық жетекті ұсынады. Стандартты электрондық пневматикалық басқару құрамдас бөлігі ретінде ол автоматтандырылған машиналарда, орауыш жабдықтарда, өңдеу айлабұйымдарында және тұрақты өнімділігі мен жан-жақты функциялары бар пневматикалық беріліс жүйелерінде кеңінен қолданылады.

  1.1 Бес портты стандартты интерфейс анықтамасы

     • P порты: Негізгі ауа кірісі, ауа беру көзіне қосылған

     • A/B жұмыс порттары: ұзарту мен тартуды басқару үшін қос әрекетті цилиндрлердің екі камерасына қосылған шығыс порттары

     • R/S шығыс порттары: Әдетте шуды азайту және тегіс желдету үшін дыбыс өшіргіштермен жабдықталған қысымды төмендететін шығыс порттары

  1.2 Негізгі құрылымдық ерекшеліктер

     • Клапан ядросының құрылымы: Жоғары дәлдіктегі сырғанау бағанының катушкасының дизайны, төмен үйкеліс және сезімтал ауысу

     • Жүргізу режимі: Ішкі пилоттық жетек, төмен қуат тұтыну және тұрақты кері айналдыру өнімділігі

     • Қолданылатын нысан: Екі әрекетті пневматикалық цилиндрлер үшін толық ауқымды сәйкестік

2. 5/2 жолды клапан – негізгі кері бұруды басқару

     5/2 жақты құрылым әртүрлі пневматикалық логика мен қауіпсіздікті басқару талаптарына бейімделетін бір электрлік басқару және қос электрлік басқару түрлеріне бөлінген 4V сериясының негізгі негізгі моделі болып табылады.

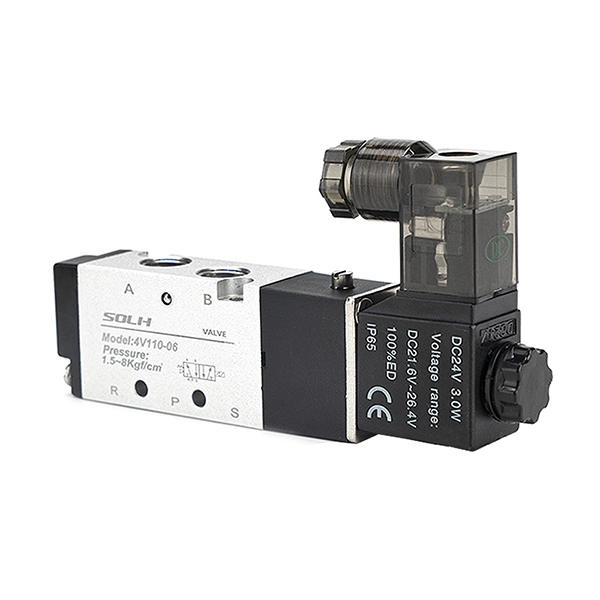

  2.1 Бірыңғай электрлік басқару (4V110/210/310/410)

     • Жұмыс принципі: Бір электромагниттік катушкамен және қалпына келтіру серіппесімен жабдықталған. Клапан қосулы кезде кері айналады және өшірілген кезде серіппе күшімен автоматты түрде қалпына келтіріледі.

     • Негізгі сипаттамалар: Қауіпсіз өнімділігі, қарапайым құрылымы және үнемділігі бар қуатты өшіру қалпына келтіру дизайны.

     • Типтік қолданбалар: Кәдімгі цилиндрдің кері қозғалысы, авариялық тоқтатуды қалпына келтіру механизмі, қарапайым қысу және орналастыру жабдығы.

  2.2 Қос электрлік басқару (4V120/220/320/420)

     • Жұмыс принципі: Қайта орнатусыз серіппесіз балама басқаруға арналған қос катушкалар. арқылы өшірілгеннен кейін клапан ағымдағы орнын сақтайдыесте сақтау функциясы.

     • Негізгі сипаттамалар: Жоғары орналасу дәлдігі, энергияны үнемдеу (тек кері қозғалыс кезінде қуат тұтыну), қуатты өшіру күйін тұрақты ұстау.

     • Типтік қолданбалар: Станцияны дәл анықтау, аралық инсультті тоқтату, ұзақ мерзімді қысымды ұстау және бекітілген позицияны құлыптау сценарийлері.

3. 5/3 жолды клапан – аралық позицияның дәлдігін бақылау

     5/3 жақты үш позициялық құрылым пневматикалық басқарудың жетілдірілген талаптарын қанағаттандыру үшін үш негізгі аралық функцияны жүзеге асыра отырып, екі позициялық кері айналдыру негізінде аралық бейтарап күйді қосады (Қолданылатын үлгілер: 4V130/230/330/430).

  3.1 Жабық орталық (C түрі)

     Функция: Барлық порттар аралық күйде толығымен жабылған. Цилиндрді құлыптауды және қысымды ұстап тұруды, суспензияны тоқтатуды және құлаудан қорғауды жүзеге асырады.

     Сценарий: Дөңгелекті құлыптау, құлауға қарсы тік цилиндр, аралық позиция бекітілген тоқтау.

  3.2 Шығару орталығы (E түрі)

     Функция: A/B жұмыс порттары аралық позициядағы шығару порттарымен байланысады. Жүйе қысымды босатады және цилиндр еркін жүзеді.

     Сценарий: Жабдық қауіпсіздігінің қысымын төмендету, қолмен апару және жөндеу, механикалық қалпына келтіруден қорғау.

  3.3 Қысым орталығы (P түрі)

     Функция: P ауа кірісі екі әрекетті цилиндрді бір әрекетті шығысқа түрлендіре отырып, екі A/B портымен аралық позицияда байланысады.

     Сценарий: Синхронды қысу, екі жақты қысымды сақтау, арнайы күш тепе-теңдігін бақылау.

4. Модельді кодтау ережелері және жалпы сипаттамалар

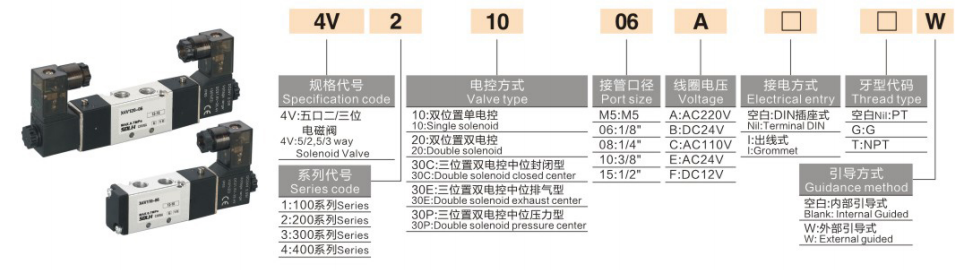

  1. Кодтау логикасы: 4V [Өлшем коды] [Басқару/Орта функция коды] - [Порт өлшемі]

  2. Типтік жалпы үлгілер

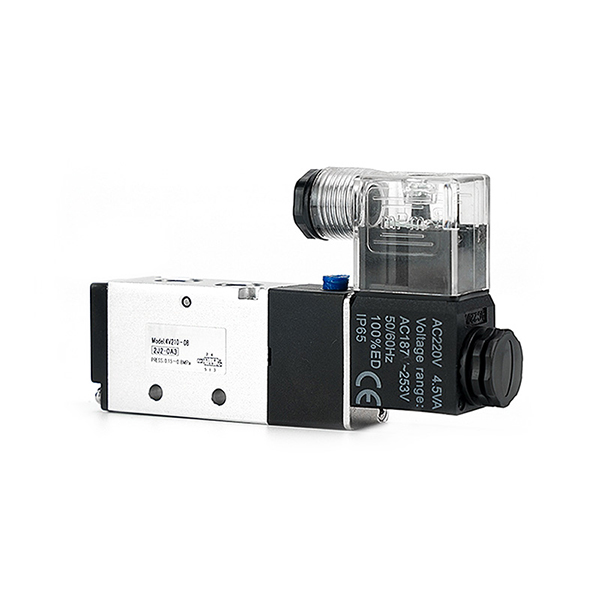

     • 4V210-08: G1/4 порты, бір электрлік басқару, 5/2 жол (ең әмбебап стандартты үлгі)

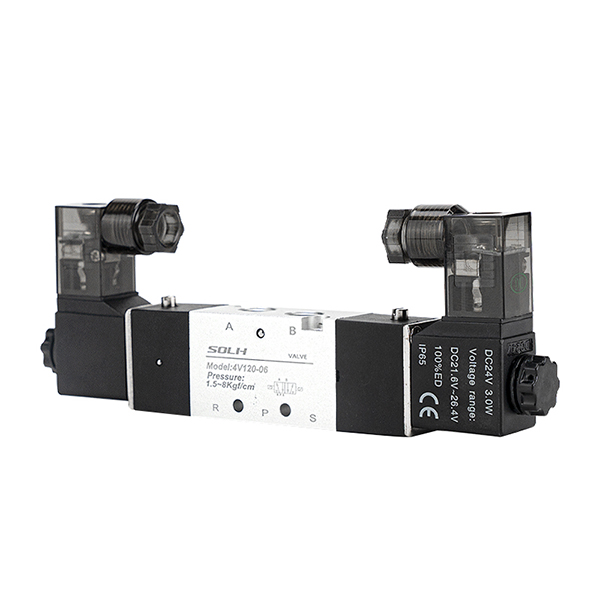

     • 4V220-08: G1/4 порты, қос электр басқаруы, 5/2 жақты (өшіру жадысының орналасуы)

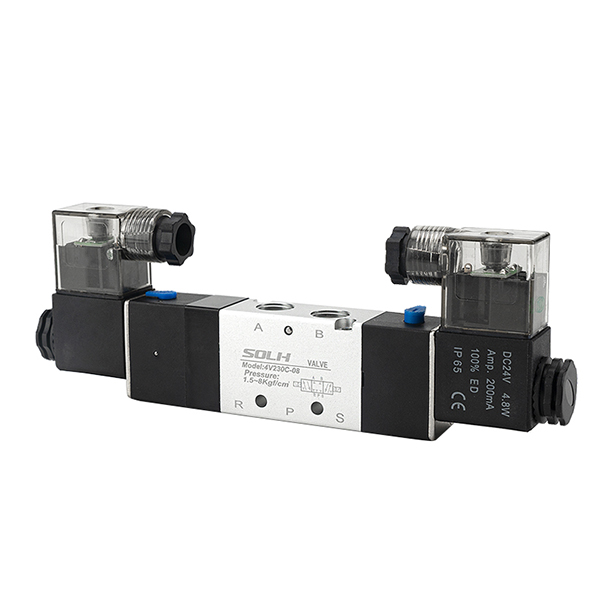

     • 4V230C-08: G1/4 порты, 5/3 жақты жабық орталық (цилиндірді құлыптау және қысымды ұстау)

     • 4V310-10: G3/8 порты, жалғыз электрлік басқару, 5/2 жол (үлкен ағынды негізгі тізбекті басқару)

5. Негізгі техникалық параметрлер

6. Кәсіби таңдау бойынша нұсқаулар

  6.1 5/2 жақты екі орынды таңдау

     • Бірыңғай электрлік басқару: Автоматты түрде өшірілген қайтару және ақаулық қауіпсіз жұмысы бар кәдімгі кері қозғалыс және қауіпсіздікті қалпына келтіру сценарийлері үшін басымдық.

     • Қос электрлік басқару: Қуатты өшіру жады және дәл позициялау мүмкіндігі бар позициялау станциялары, аралық тоқтату және ұзақ мерзімді ұстау сценарийлері үшін басымдық.

  6.2 5/3 жолды үш позицияны таңдау

     • C түрі (жабық орталық): Цилиндрді аралық құлыптау, аспаны ұстау және құлаудан қорғау үшін.

     • E түрі (шығару орталығы): Жабдық қауіпсіздігінің қысымын төмендету, еркін қалқымалы және қолмен жөндеу сценарийлері үшін.

     • P түрі (қысым орталығы): Синхронды қысу, екі жақты қысымды тұрақтандыру және арнайы пневматикалық балансты басқару үшін.

Бір сөйлемнен тұратын түйіндеме

     SOLH 4V сериясы бір/қос электрлік басқаруы және үш аралық функциясы бар 5/2 және 5/3 жақты пилоттық басқарылатын пневматикалық клапандарды қамтиды, бұл өнеркәсіптік пневматикалық кері бұру, позициялау, қысымды ұстау және екі әрекетті цилиндрлердің қауіпсіздігін басқару үшін таңдаулы стандартты компонент болып табылады.
