SY сериялы пилоттық басқарылатын 5 портты электромагниттік клапан

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

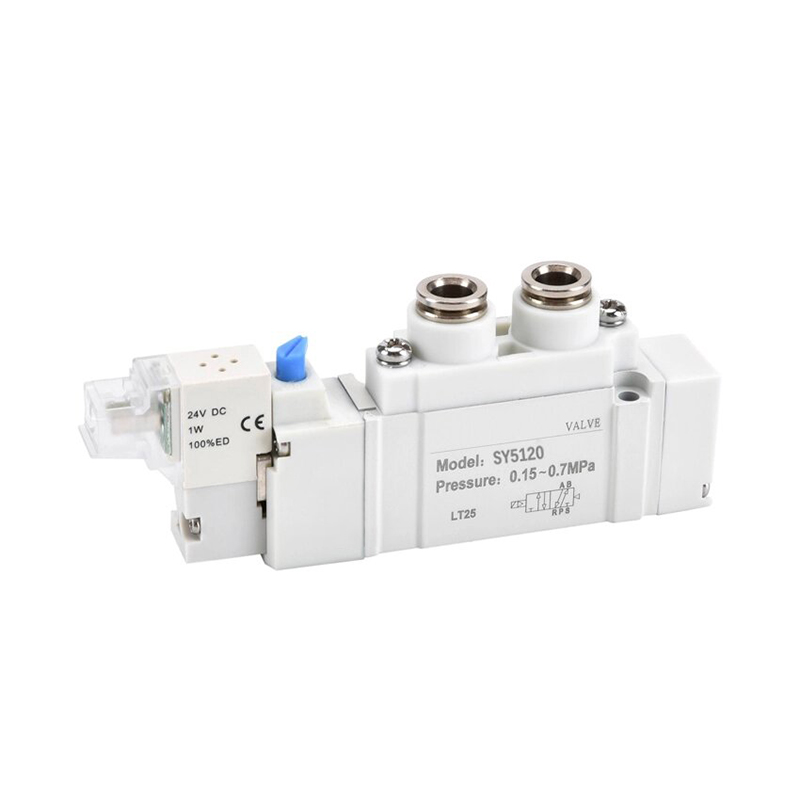

     SOLH SY сериясы - ультра ықшам корпусы, ультра төмен қуат тұтынуы және айтарлықтай жаңартылған ағын сыйымдылығы бар негізгі пилоттық 5 портты электромагниттік клапан. Ол бастапқы SMC SY сериясымен толығымен ауыстырылатын, барлық автоматтандырылған өндірістік жабдықты қосуға арналған цилиндрлердің поршеньдік қозғалысы мен пневматикалық тізбегінің қосқышы үшін негізгі бағытты басқару компоненті ретінде қызмет етеді.

Толық серия өлшемі классификациясы және сәйкестік аймағы

Әмбебап негізгі техникалық сипаттамалар

  1. Схема түрлері:

     -- 5/2-бағытты (бір серіппелі қайтару / қос ысырма катушка);

     -- 5/3-бағытты (3 орталық функциясы: Орталық жабық / Орталық шығыс / Орталық қысыммен қамтамасыз ету)

  2. Жұмыс қысымының диапазоны

     -- Ішкі пилот: 0,1 ~ 0,7 МПа

     -- Сыртқы ұшқыш (вакууммен үйлесімді): -100 кПа ~ 0,7 МПа

  3. Жұмыс температурасы: -10 ~ 50℃ (ауа көзінде мұздану жоқ)

  4. Катушканың қуатын тұтыну: Стандартты катушкалар 0,35 Вт; энергияны үнемдейтін төмен қуатты катушкалар тек 0,1 Вт

  5. Қорғау дәрежесі: штепсельдік қосқыш IP65; коллекторды орнату негізі IP67

  6. Қызмет көрсету мерзімі: 200 миллион циклге дейінгі аралықты нығыздау катушкасы; 70 миллион циклге дейін серпімді тығыздау

  7. Стандартты кернеу опциялары: DC12V / DC24V (массалық негізгі); AC110V / AC220V

Құрылымдық және негізгі өнімділік артықшылықтары

  1. Жылдам қосылатын коллекторды орнату құрылымы

     -- SS5Y сериялы коллекторлық негізге тікелей бекітіңіз, жылдам құрастыру және бөлшектеу, клапан аралының барлығын бөлшектемей-ақ оңай бір клапанға техникалық қызмет көрсету.

  2. Өте төмен энергия үнемдейтін катушкалар

     -- Қосымша 0,1 Вт төмен қуатты катушкалар, төмен жылу өндіру, ұзақ мерзімді үздіксіз қуатталған жұмыс жағдайларына өте қолайлы, зауыттық сығылған ауа мен қуат құнын айтарлықтай төмендетеді.

  3. Өте оңтайландырылған жоғары ағынды жүгіргіш

     -- Ішкі оңтайландырылған дизайн, ағын сыйымдылығы ескі ұрпақ электромагниттік клапандармен салыстырғанда шамамен 80% артты, бұл қысымды жоғалтпай цилиндрді ұзарту/тарту жылдамдығын жылдамырақ жүзеге асырады.

  4. Кірістірілген пилоттық сүзгі экраны

     -- Шаң мен қоспаларды бөгеу үшін пилоттық клапанның кірісіндегі біріктірілген кішкентай сүзгі торы, катушканың кептелуінің ақаулығын тиімді төмендетеді және қызмет мерзімін ұзартады.

  5. Көп бағытты икемді порттың орналасуы

     -- Бүйірлік / үстіңгі / астыңғы үш бағытта қол жетімді ауа порттары, ықшам жабдық жақтауларының ішіндегі механикалық кедергілерді болдырмау үшін түтік бағытын еркін реттеңіз.

  6. Модульдік клапан аралының интеграциясы

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 сериялы көп станциялы коллекторлық негіздермен тамаша үйлеседі, орталықтандырылған біртұтас ауа беруді және шығаруды, сымдарды ретке келтіруді жүзеге асырады және шкафты орнату орнын үнемдейді.

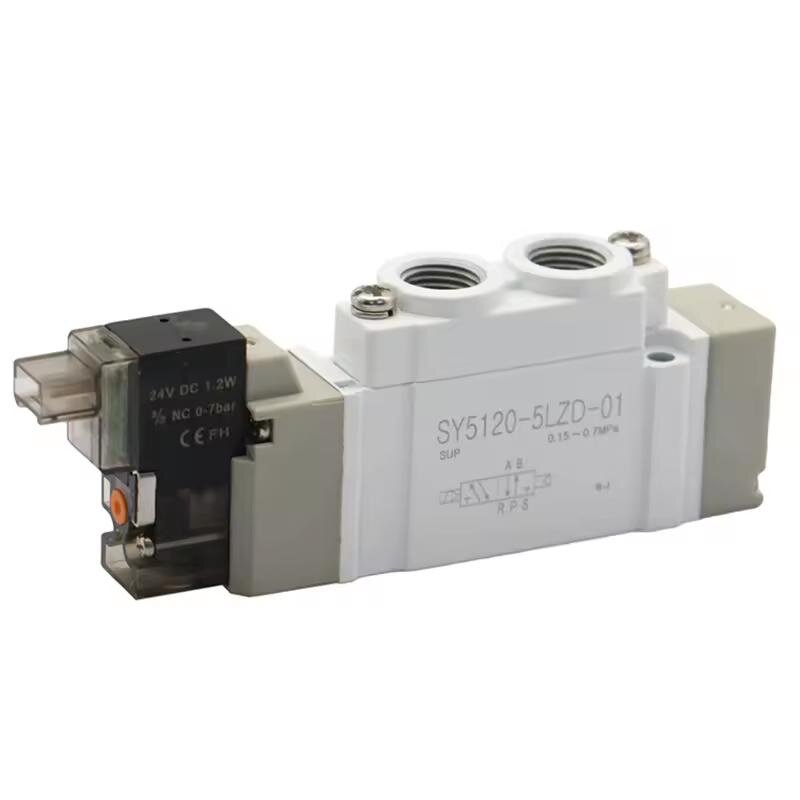

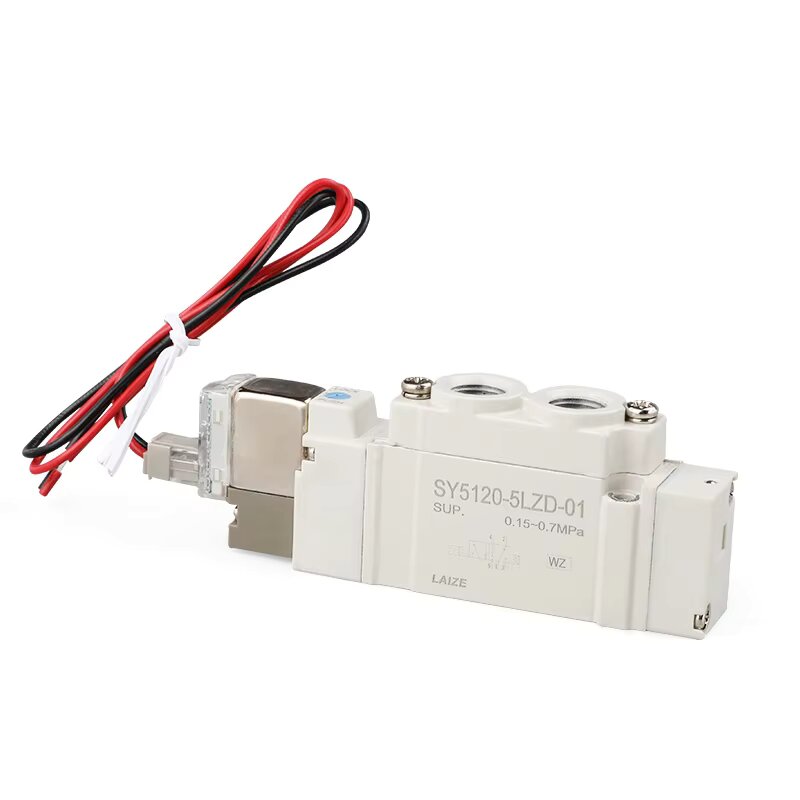

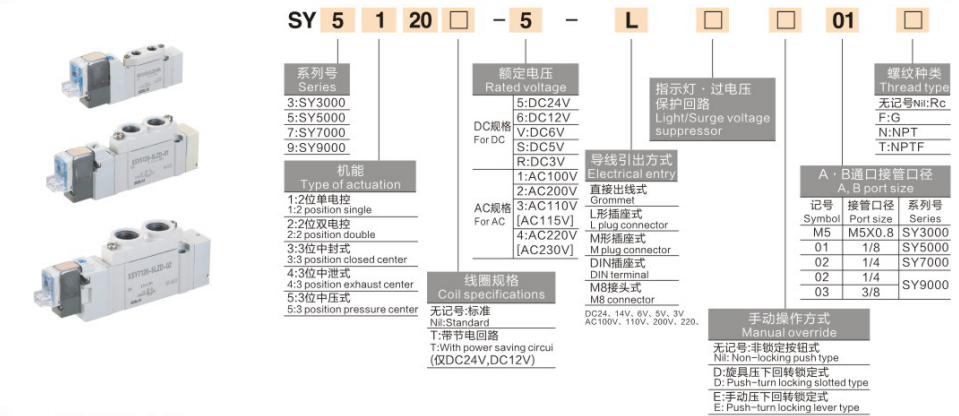

Толық үлгі кодтау ережесі (Мысалы: SY5120-5LZD-01)

  1. SY: Пилоттық басқарылатын 5 портты соленоидты клапанның сериялық коды

  2. 5: Өлшем сериясының нөмірі (5 = SY5000 орташа сериясы)

  3. 1: Схема функциясының коды

     1 = 5/2 бір орамды серіппелі қайтару;

     2 = 5/2 қос ысырма катушкасы;

     3 = 5/3 үш позициялы клапан

  4. 2: Ішкі құрылымдық базалық код

  5. 0: Стандартты негізді бекіту түрі

  6. 5: катушка кернеуінің коды (5 = DC24V, негізгі)

  7. LZ: Розетка және қорғаныс конфигурациясы

     L = L-тәрізді розетка; Z = кірістірілген жарық диодты индикатор + асқын кернеуден қорғау тізбегі

  8. D: Қолмен қайта анықтау коды (басу-бұрылу құлыптау бұрағышының жұмысы)

  9. 01: порт ағынының өлшемі (01 = Rc1/8")

Әдеттегі өнеркәсіптік қолдану сценарийлері

     -- Автоматтандырылған құрастыру өндірістік желілері, жартылай өткізгішті дәлдік жабдықтары, орау машиналары

     -- Автомобильді штамптау және дәнекерлеу өндірістік желілері, медициналық сынақ құралдары

     -- Пневматикалық робот ұстағыштар, сызықты сырғымалы цилиндрлер, айналмалы индекстеу жетектері

     -- Цилиндрді алға/артқа ауыстыру, пневматикалық тізбекті қосу-өшіру және жылдамдықты реттеу

Бір сөйлем

     Түйіндеме SOLH SY сериялы ұшқышпен басқарылатын 5 портты электромагниттік клапан SY3000/SY5000/SY7000/SY9000 толық өлшемді диапазонды 0,1 Вт энергия үнемдейтін катушкамен, IP65/IP67 шаң өткізбейтін және су өткізбейтін сортымен, ескі үлгілерге қарағанда 80% жоғары ағынмен және қосылатын клапанның үйлесімділігі үшін әмбебап бүктемелік бақылаумен SS5Y қамтиды. электроникада, автомобильде, қаптамада және медициналық техникада цилиндрлерді автоматтандыру.
