2В сериясы 2/2 жолды жезден жасалған сұйық электромагниттік клапан | Тікелей әрекет ету және ұшқышпен басқарылады

Бренд: SOLH by Richge Technology

1. Өнімге шолу және негізгі классификация

     SOLH 2V сериясы кәсіби2/2 жолды сұйықтықтың соленоидты клапаны ауаны, суды және майды әмбебап сұйықтықты басқаруға арналған. Ол екі негізгі құрылымдық түрге бөлінеді:2В025 тікелей әсер ететін түрі және2В130/2V250 диафрагмасының пилоттық басқарылатын түрі. Жоғары сапалы герметикалық материалдары бар жоғары сапалы жезден жасалған клапан корпусын қабылдай отырып, серия нөлдік қысымды іске қосу опциясын, үлкен ағын сыйымдылығын, жылдам әрекет етуді және кең орта үйлесімділігін ұсынады. Ол автоматтандырылған су тізбектеріне, ауа құбырларына, вакуумдық жүйелерге және майлау жабдықтарына арналған жалпы мақсаттағы сұйықтықты басқару клапаны ретінде қызмет етеді.

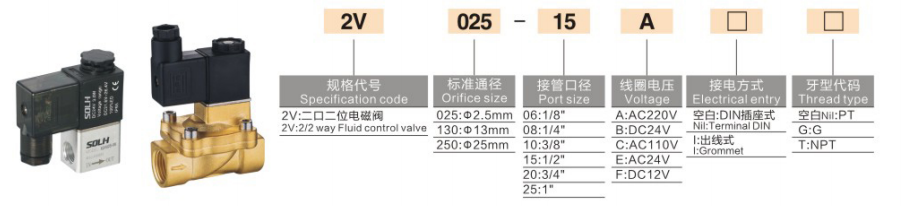

2. Үлгіні кодтау ережелерін аяқтаңыз

 1. Толық кодтау логикасы: 2V - Саңылау өлшемі - Жіп порты - Сымдар түрі - Кернеу

 2. Стандартты тапсырыс үлгілері

     • 2В025-08-DC24V: φ2,5 мм тесік, G1/4 жіп, стандартты DIN ұясы, тұрақты ток 24 В

     • 2В130-15W-AC220V: φ13 мм саңылау, G1/2 жіп, сымның шығысы, айнымалы ток 220 В

3. Екі негізгі құрылымдық типтер және таңдау бойынша нұсқаулар

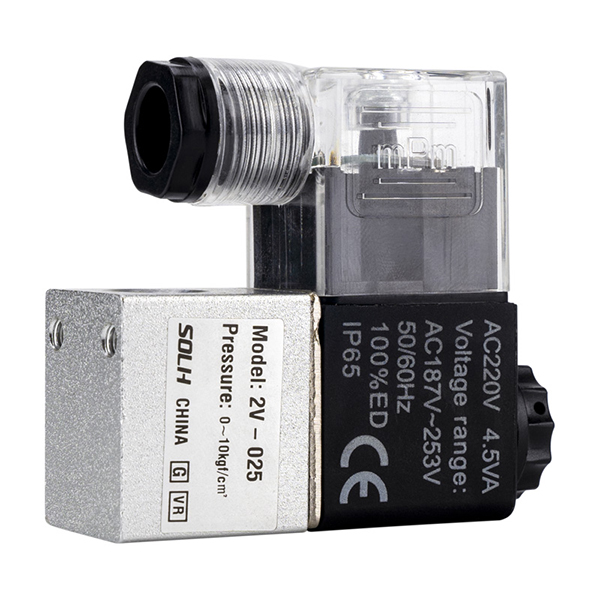

  3.1 2V025 Тікелей әрекет ету түрі | Нөлдік қысымды бастау

    Негізгі артықшылығы: 0МПа нөлдік қысымда толығымен жұмыс істейді

     • Жұмыс принципі: Электромагниттік катушка клапан портын ашу үшін темір өзегін тікелей тартып, орташа қысымның көмегінсіз нөлдік қысым айырмашылығында толық ашу және жабу бақылауын жүзеге асырады.

     • Саңылау және ағын: φ2,5 мм тесік, CV мәні = 0,23

     • Порт спецификациясы: G1/8 (06), G1/4 (08)

     • Қысым диапазоны: 0 ~ 1,0МПа, нөлдік қысыммен іске қосуды қолдайды

     • Тығыздау материалы: Стандартты VITON фторрезеңке, майға, суға және әлсіз қышқыл коррозияға тамаша төзімді

     • Дене материалы: Ықшам жоғары дәлдіктегі жезден жасалған клапан корпусы

     • Қолданылатын сценарийлер: Шағын ағынды сұйықтықты басқару, нөлдік/төмен қысымды іске қосу-тоқтату, вакуумдық тізбек қосқышы, миниатюралық суды салқындату және бүрку жүйелері

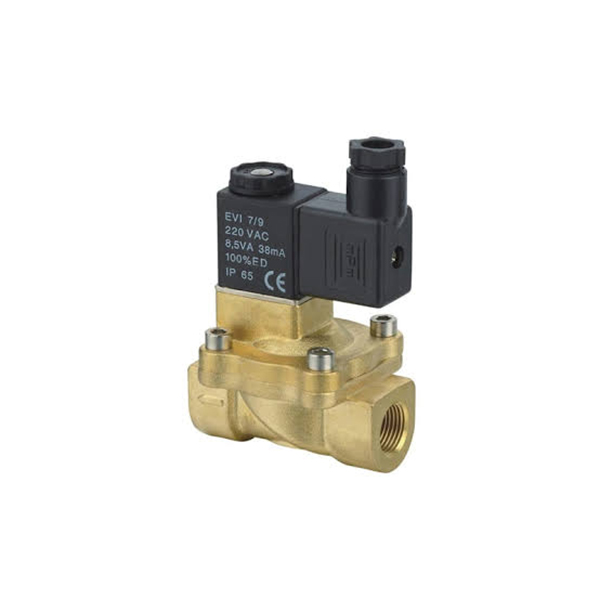

  3.2 2V130 / 2V250 ұшқышпен басқарылатын диафрагма түрі | Дифференциалды қысымды бастау

    Негізгі ерекшелігі: Үлкен ағын, аз қуат тұтыну, ең аз қысым айырмашылығын талап етеді

     • Жұмыс принципі: Пилоттық саңылау арқылы қысымды түсіру клапанның ашылуы үшін диафрагманы итеріп ашуға мүмкіндік береді.Ең аз іске қосу қысымының айырмашылығы: 0,05 МПа (0,5 бар), нөлдік қысыммен ашу мүмкін емес.

     • 2В130 Техникалық сипаттамасы: φ13мм тесік, CV=6,2; Порттар: G3/8 (10), G1/2 (15)

     • 2В250 сипаттамасы: φ25мм тесік, CV=13; Порттар: G3/4 (20), G1 дюйм (25)

     • Қысым диапазоны: 0,05 ~ 1,0МПа

     • Тығыздау материалы: NBR нитрилді резеңке, таза су және сығылған ауа ортасы үшін оңтайлы

     • Дене және катушка: Төмен қуатты жоғары тұрақты катушкаға сәйкес келетін қалыңдатылған берік жезден жасалған корпус

     • Қолданылатын сценарийлер: Үлкен ағынды су тізбегі, ауа компрессорының су қабылдауы, қазандық сумен жабдықтау, магистральдық газ/сұйықтық құбырын қосу-өшіруді басқару

4. Бірыңғай жалпы техникалық параметрлер

5. 2V және 2P сериясын салыстыру | Қатеге қарсы таңдау бойынша нұсқаулық

Таңдау формуласы

     Нөлдік қысымды қосу-өшіру сұранысы → 2V025 / 2P таңдаңыз; Су қысымы бар үлкен ағын → 2V130 / 2V250 таңдаңыз; Тар кеңістік және арзан бюджет → 2P пластикалық клапанды таңдаңыз

6. Типтік қолданба сценарийлері

  6.1 2V025 Қолданба

     • Вакуум генераторының ауа көзін қосу-өшіруді басқару

     • Миниатюралық жабдықты салқындату суының тізбегі

     • Автоматтандырылған бүрку және микро сумен жабдықтау жүйелері

     • Дәл аз ағынды сұйықтықты ауыстырып қосу жабдығы

  6.2 2V130 / 2V250 Қолдану

     • Салқындатқыш және өнеркәсіптік салқындатқыш су жүйесі

     • Ауа компрессорының су қабылдауын басқару

     • Қазандық суды автоматты толтыру жүйесі

     • Орталықтандырылған ауаны беретін магистральдық құбырдың қосқышы

     • Үлкен ағынды өндірістік су және газ айналымын бақылау

7. Сәйкес келетін тірек аксессуарлар

     • Алдыңғы ауа көзін өңдеу: Ауа көзі мен сүзгі қоспаларын тұрақтандыру үшін AW сериялы ауа қысымын реттейтін сүзгіні сәйкестендіріңіз

     • Вакуумдық тізбекті сәйкестендіру: Ауа көзін сенімді өшіру үшін ZU сериялы вакуум генераторымен жұмыс жасаңыз

     • Құбырды қосу: Жылдам және ағып кетпейтін құбырларды орнату үшін KQ2 жылдам қосылатын ер жіпті түзу фитингтерді сәйкестендіріңіз

Бір сөйлемнен тұратын түйіндеме

     SOLH 2V сериялы 2/2 жолды жезден жасалған электромагниттік клапандар нөлдік қысымды тікелей әсер ететін және үлкен ағынды пилоттық басқарылатын түрлерін қамтиды, әмбебап су/ауа/май үйлесімділігі, жылдам әрекет ету және IP65 қорғанысы бар, әртүрлі өнеркәсіптік автоматтандыру жүйелері үшін үнемді және тұрақты сұйықтықты өшіру шешімдерін қамтамасыз етеді.
