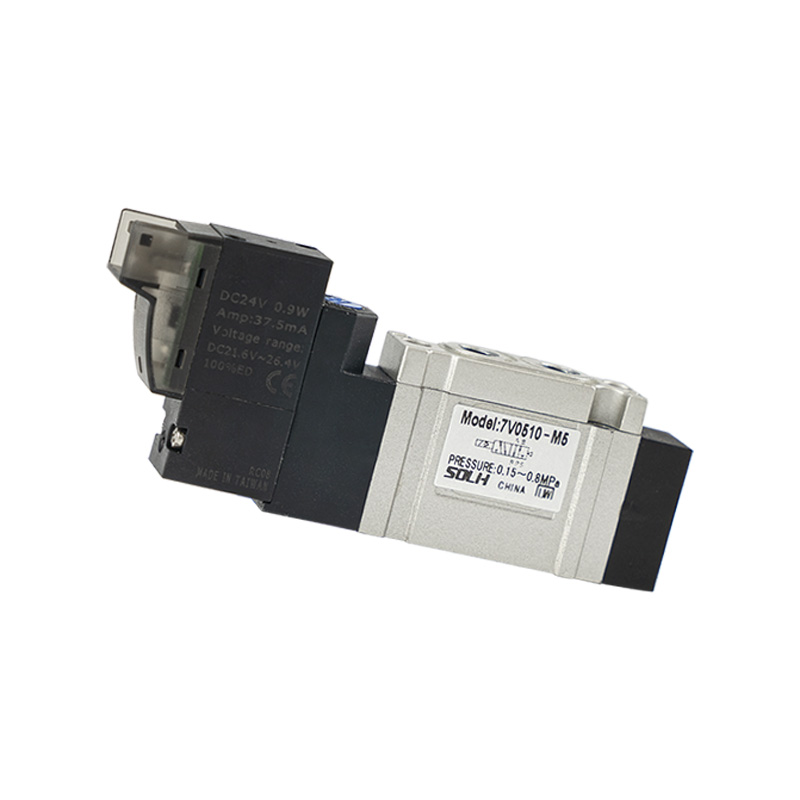

7V сериялы шағын ұшқышпен басқарылатын 5/2 және 5/3 электромагниттік клапан

Бренд:Richge Technology ұсынған SOLH

Өнімді орналастыру

     SOLH 7V сериясы – жалпы стандартты пневматикалық тізбектер үшін арнайы әзірленген 5/2 және 5/3 жақты функцияларды қамтитын ықшам пилоттық бағыттағы соленоидты клапан. Оңтайландырылған ағын арнасы бар ішкі орталықтандырылған сору құрылымын қабылдай отырып, ол керемет үлкен ағын сыйымдылығын, жылдам ауысу реакциясын және төмен қуат тұтынуды қамтамасыз етеді. Оны дербес пайдалануға немесе бірнеше цилиндрлерді орталықтандырылған басқару үшін коллекторлық клапан банктеріне жинауға болады.

Негізгі құрылым және функционалдық классификация

 1. Порт және орын функциясының анықтамасы:

   1.1  5/2 жолды электромагниттік клапан: 1 кіріс P, 2 жұмыс порты A/B, 2 шығару порты R/S

     -- 10 жұрнағы: Бір орамды жалғыз соленоидты серіппелі қайтару

     -- 20 жұрнағы: қос катушкалар қос соленоидты ысырма түрі

   1.2 5/3 жолды қос катушкалар электромагниттік клапан (орталық негізгі 3 функция)

     -- 30C Орталығы жабық: қысқышты ұстау үшін цилиндр қысымын бекіту үшін барлық порттар ортаңғы күйде толығымен жабылған

     -- 30E Орталық шығыс: қалдық қысымды қауіпсіз босату үшін A және B шығыс R/S шығысына қосылған

     -- 30P Орталық қысыммен жабдықтау: P A және B екеуіне де қосылған, цилиндрдің екі жағы ауа қысымын сақтайды

  2. Диск және құрылымдық мүмкіндік

     -- Диск түрі: ұшқышпен басқарылатын дизайн, төмен іске қосу қысымы, өте жылдам жауап беру және үлкен ағын шығару

     -- Ішкі орталықтандырылған сору: ұшқыштық ауа негізгі шығару порттары R/S арқылы біркелкі шығарылады, шашыраңқы пилоттық сорусыз таза және ұқыпты құбырлар

Серия өлшемі және ағын параметрлері кестесі

Әмбебап жалпы техникалық сипаттамалар

     -- Жұмыс қысымының диапазоны: 0,15 ~ 0,8 МПа

     -- Тексеру қысымы: 1,2 МПа

    -- Жұмыс температурасы: -20℃ ~ +70℃ (ауа беруде мұздану жоқ)

     -- Ауыстыруға жауап беру уақыты: ≤50 мс

     -- Максималды жұмыс жиілігі: 5 Гц

     -- Катушканың қуатын тұтыну: тұрақты ток = 0,7 Вт; AC = 1,1VA

     -- Стандартты кернеу опциялары

        Тұрақты ток: 12В(F), 24В(В)

        Айнымалы ток: 110В(C), 220В(А)

     -- Қорғау дәрежесі: IP40 шаңға төзімді

     -- Клапан корпусының материалы: құйылған алюминий қорытпасы

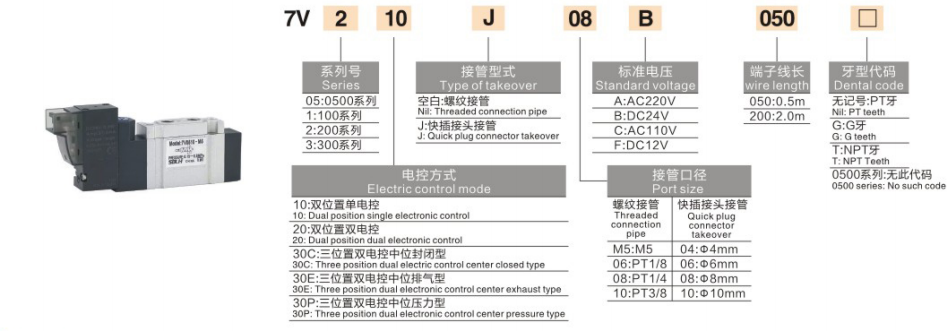

Үлгіні атау ережесін аяқтаңыз

  1. Үлгі үлгісі: 7V210J08B050

     -- 7V: ұшқышпен басқарылатын 5/2 және 5/3 ықшам соленоидты клапанның сериялық коды

     -- 2: өлшем коды (2 = 7V200 сериясы, 1/4" порт)

     -- 10 / 20 / 30C/30E/30P: схема функциясы

        10=5/2 бір орам; 20=5/2 қос орам; 30 серия = 5/3 үш позиция

     -- J: Портқа қосылу формасы; J = итерілетін жылдам орнату, бос = стандартты жіп порты

     -- 08: порт өлшемі коды (08 = 1/4")

     -- B: катушка кернеуінің коды (B=DC24V, A=AC220V)

     -- 050: Кабель ұзындығы коды (050 = 0,5 метр кабель)

Жалпы стандартты анықтамалық үлгілер

  1. 5/2 екі позициялық серия

     -- Бір орама серіппені қайтару: 7V110-06 (1/8", DC24V)

     -- Қос орамды бекіту: 7V220-08 (1/4", AC220V)

  2. 5/3 үш позициялық серия

     -- Орталық жабық қысымды ұстау: 7V130C-06

     -- Орталық шығыс қысымын босату: 7V230E-08

     -- Орталық қос порт қысымды: 7V330P-10

Өнімнің негізгі артықшылықтары

  1. Жақсартылған жоғары ағын өнімділігі

     -- Оңтайландырылған ішкі ағынды жүгіргіш дизайны, ағын сыйымдылығы дәстүрлі 4V сериялы электромагниттік клапандармен салыстырғанда шамамен 30%-ға артты, бұл цилиндрді ұзарту және тарту жылдамдығын тезірек жүзеге асырады.

  2. Икемді көп бағытты орнату және қос порт опциялары

     -- Көлденең және тік орнатуды қолдайды; қосылымның екі режимі: стандартты бұрандалы порт немесе құбырларды жылдам жинауға арналған жылдам итергіш фитинг.

  3. Коллекторлы біріктірілген модульдік дизайн

     -- Шкаф орнату кеңістігін үнемдеу және негізгі ауа құбырларының орналасуын жеңілдету үшін біріктірілген көп станциялы коллекторлы клапан негізімен үйлесімді.

  4. Қуаты өте төмен катушкалар

     -- Төмен ваттты катушкалар дизайны жылуды азайтады, энергияны аз тұтынумен ұзақ мерзімді үздіксіз қуатталған жұмыс жағдайларына қолайлы.

  5. Ультра ұзақ қызмет ету мерзімі

     -- Дәл ішкі катушкалар мен тығыздау құрылымы, минималды техникалық қызмет көрсетумен миллиондаған коммутация циклдарына дейін тұрақты өнімділік.

Бір сөйлемнен тұратын түйіндеме

     SOLH 7V ықшам ұшқышпен басқарылатын электромагниттік клапан M5~3/8" толық порт өлшемдері бар толық 5/2 бір/қос катушкалар және 5/3 үш орталық функция нұсқаларын қамтиды, әдеттегі 4V сериясынан 30% жоғары ағынмен, төмен қуат тұтынумен және барлық стандартты автоматтандырылған контурлар үшін әмбебап бағыттаушы басқару клапаны ретінде коллекторлы жинақталатын дизайн.
