1. Өнімге шолу және құрылымдық интерфейс

     SOLH 3V сериясы стандарт болып табылады3/2 жолды электрмен басқарылатын бағыттаушы соленоидты клапан қол жетімдітікелей әрекет етуші жәнеұшқыш басқаратын құрылымдар. Бір әрекетті цилиндрді басқару, пневматикалық тізбекті ауыстыру және вакуумдық жүйені реттеу үшін арнайы әзірленген, ол екі негізгі конфигурацияны қамтамасыз етеді: Қалыпты жабық (NC) және қалыпты ашық (NO). Берік алюминий қорытпасы корпусымен, ықшам құрылымымен, жылдам жауап беруімен және қосымша нөлдік қысымды іске қосумен ол миниатюралық пневматикалық автоматика жүйелері үшін стандартты әмбебап басқару клапаны ретінде қызмет етеді.

  1.1 Стандартты 3/2 жол портының анықтамасы

     • P порты: Негізгі ауа кірісі

     • Порт: Бір әрекетті пневматикалық цилиндрлерге немесе вакуумдық саптамаларға қосылған жұмыс порты

     • R порты: Ауа шығару порты, шуды азайту үшін дыбыс өшіргішті орнатыңыз

  1.2 Жетек және құрылымдық классификация

     • Жүргізу режимі: Тікелей әсер ететін электромагниттік / ұшқышпен басқарылатын қосымша

     • Серия түрі: Тікелей әсер етуші (3V1/3V2); Ұшқышпен басқарылатын (3V100/3V200/3V300)

     • Дене материалы: Жоғары берік алюминий қорытпасы, жеңіл және берік

2. 3/2 жолды клапанның жұмыс принципі

     3V сериясы толығымен тәуелсіз жұмыс логикасы бар NC және NO түрлеріне бөлінген, цилиндрді автоматты түрде қалпына келтіру және вакуумдық тізбекті басқару үшін кеңінен қолданылатын бір орамды басқару дизайнын қабылдайды.

  2.1 Қалыпты жабық (NC) – Ең көп таралған түрі

  Қолданылатын үлгілер: 3V110, 3V210, 3V310

     • Қуатты өшіру қалпына келтіру күйі: Серіппелі қалпына келтіру P кіріс портын тығыздайды; А порты шығыс қысымы үшін R портымен байланысады.

     • Қуат қосулы жұмыс күйі: Электромагниттік күш ауыстыру үшін клапанның өзегін тартады; P кірісі ауа беру үшін жұмыс істейтін портқа қосылады; R шығару порты толығымен жабылған.

  2.2 Әдетте ашық (ЖОҚ) түрі

  Қолданылатын үлгілер: 3V120, 3V220, 3V320

     • Қуатты өшіру қалпына келтіру күйі: P кірісі үздіксіз ауа беру үшін жұмыс істейтін портпен байланысады; R шығару порты жабық.

     • Қуат қосулы жұмыс күйі: P кіріс порты тығыздалған; Жұмыс порты қысымды төмендету және шығару үшін R портымен байланысады.

3. Серияның классификациясы және спецификациясының параметрлері

  3.1 Тікелей әсер ететін сериялар (3V1 / 3V2) – нөлдік қысымды іске қосу

  Негізгі артықшылық: 0МПа нөлдік қысыммен іске қосуды, өте жылдам жауап беру жылдамдығын қолдайды (＜0,05с), төмен қысымды және вакуумдық жұмыс жағдайлары үшін тұрақты өнімділік.

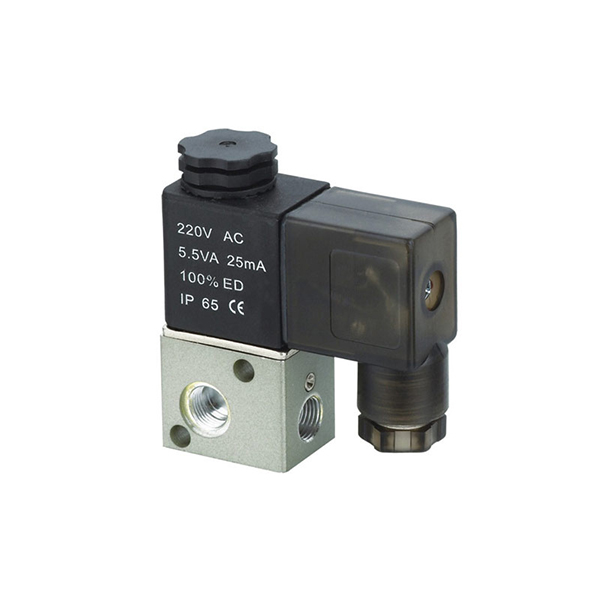

  • 3V1 микро сериясы

￮ Порт өлшемі: M5, G1/8 (06)

￮ Ағын ауданы: 10,2 мм² (CV=0,6)

￮ Типтік үлгі: 3V1-06, 3V1-M5

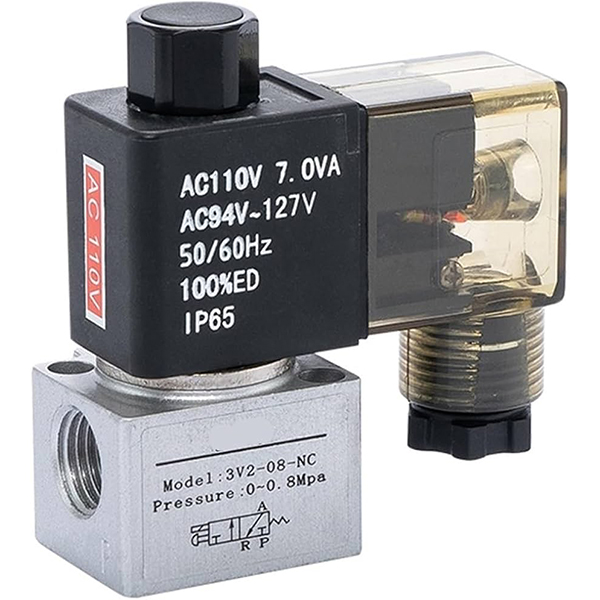

  • 3V2 шағын сериясы

￮ Порт өлшемі: G1/8 (06), G1/4 (08)

￮ Ағын ауданы: 17,0 мм² (CV=1,0)

  3.2 Ұшқышпен басқарылатын сериялар (3V100 / 3V200 / 3V300) – Үлкен ағын

  Негізгі артықшылық: Үлкен ағын сыйымдылығы және төмен қуат тұтыну; стандартты қысымды пневматикалық тізбектерге жарамды тұрақты коммутация үшін ең аз іске қосу қысымын қажет етеді.

  • 3V100 сериясы: Порт өлшемі M5, G1/8 (06)

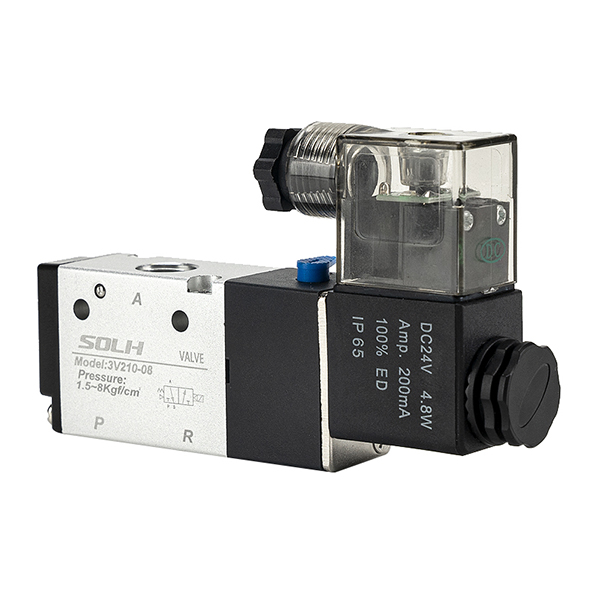

  • 3V200 әмбебап сериясы

￮ Порт өлшемі: G1/4 (08)

￮ Ағын ауданы: 17,0 мм² (CV=1,0)

￮ Типтік үлгі: 3V210-08

  • 3V300 Large Flow Series

￮ Порт өлшемі: G3/8 (10)

￮ Ағын ауданы: 28,0 мм² (CV=1,65)

4. Толық үлгі кодтау ережелері және тапсырыс үлгілері

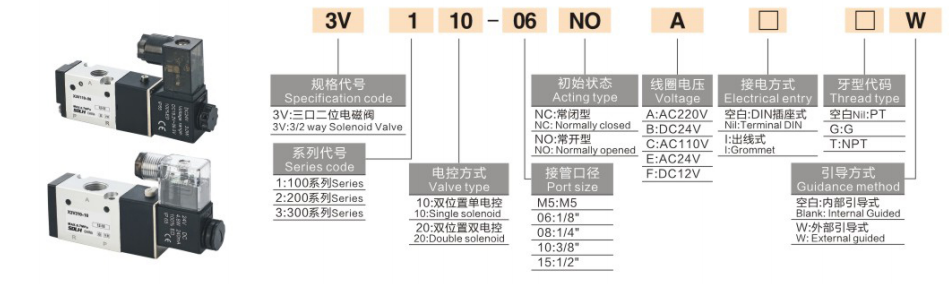

  1. Кодтау логикасы: 3V [Сериялық коды] [Функция коды] - [Порт өлшемі] [Кернеу коды] [Сымдар коды]

 2. Стандартты тапсырыс үлгілері

     • 3V210-08-B: 3/2 жол, NC түрі, G1/4 порт, DC24V, DIN ұясына қосылым

     • 3V1-06-A: 3/2 жол, NC түрі, G1/8 порт, AC220V

5. Негізгі техникалық параметрлер

6. Өнімнің негізгі артықшылықтары

     • Арнайы 3/2 жақты дизайн: Қысқыш, домкрат және пневматикалық орындауды қалпына келтіруге арналған эксклюзивті серіппелі бір әрекетті цилиндрлермен тамаша үйлеседі.

     • Қос жұмыс режимдері: Әртүрлі процесс логикасына бейімделу үшін Қосымша Қалыпты жабық (қуатты өшіру қалпына келтіру) және Қалыпты ашық (қуатты өшіру жұмысы) түрлері.

     • Қос диск опциялары: Тікелей әрекет ететін түрі вакуум/төмен қысым сценарийлері үшін нөлдік қысыммен іске қосуды қолдайды; ұшқышпен басқарылатын түрі үлкен ағынды және төмен қуатты тұрақты жұмысты жүзеге асырады.

     • Ықшам және берік: Шағын біріктірілген құрылым, тамаша тығыздау өнімділігі, ұзақ қызмет ету мерзімі және майлаусыз дизайн.

     • Икемді электр конфигурациясы: Көптеген кернеу сипаттамалары (AC220V/110V/24V, DC24V/12V) және қос сымды қосу режимдері жаһандық сәйкестік талаптарын қанағаттандырады.

     • Жоғары үйлесімділік: 3A пневматикалық басқару клапандары және 3L қолмен тарту клапандары сияқты орнату өлшемі, тікелей ауыстыру мен жаңартуды қолдайды.

7. Типтік қолданба сценарийлері

     • Бір әрекетті цилиндрлерді автоматты басқару (қысу, домкрат, серіппелерді қалпына келтіру механизмі)

     • Вакуум генераторы мен вакуумды сору саптамасының жүйесін ауыстыру (тікелей әсер ететін түрі теріс қысымды басқаруды қолдайды)

     • Пневматикалық тізбекті қосу-өшіруді басқару, жабдықтың қауіпсіздік блокировкасы, кіші жетектің жүгіру жұмысы

     • Стандартты пневматикалық жүйелердегі 3А ауамен басқарылатын клапандар мен 3 л қолмен басқарылатын клапандар үшін тікелей ауыстыру

Бір сөйлемнен тұратын түйіндеме

     SOLH 3V сериясы - NC/NO қос режимдері және тікелей/пилоттық қос жетек құрылымдары бар стандартты 3/2 жақты электромагниттік бағыттаушы клапан, ол бір әрекетті цилиндрлік жетекке және вакуумдық тізбекті басқаруға кәсіби түрде қолданылады, миниатюралық пневматикалық автоматтандыру жүйелерін басқарудың негізгі компоненті ретінде қызмет етеді.
