Пневматикалық компоненттер сериясы

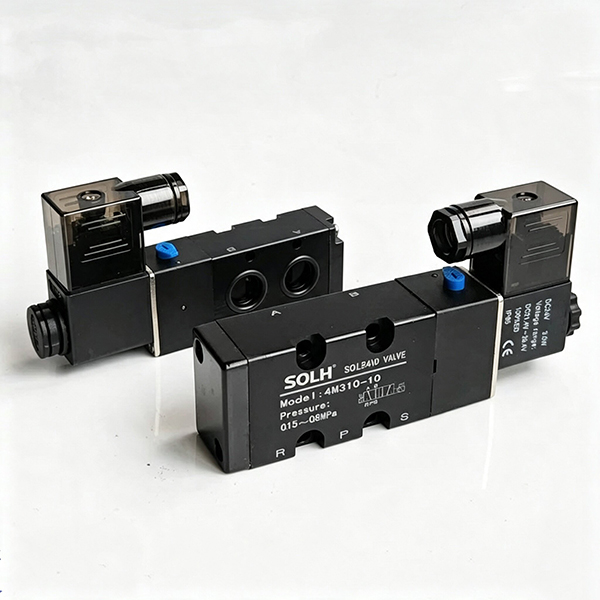

SOLH 4M сериялы пластиналық типті 5/2 жақты электромагниттік клапандар халықаралық NAMUR орнату стандарттарына қатаң сәйкес келеді, олар шар клапандары мен көбелек клапандарын басқаратын пневматикалық жетектерге тікелей жинауға арналған. Кіріктірілген астыңғы негіз алдын ала кірістірілген P, A, B, R1 және R2 ауа өткізгіштерімен келеді, бұл A/B жұмыс порттары үшін сыртқы түтіксіз жетектің ауа қуыстарымен үздіксіз қондыру мүмкіндігін береді. Бұл жеңілдетілген схема кәдімгі түтікке қосылған 4V сериялы электромагниттік клапандармен салыстырғанда құбыр желісінің жұмыс жүктемесін және ауа ағып кетудің ықтимал нүктелерін айтарлықтай азайтады. Бұл топтама бір катушты серіппелі қалпына келтіру (4M×10) және екі орамды ысырма жады (4M×20) конфигурацияларында ұсынылатын майсыз жұмысы бар ішкі пилоттық катушка конструкциясын қабылдайды, үш өлшемді: 4M100, негізгі 4M200 және жоғары ағынды 4M300. Жалғыз электрлік басқару нұсқалары ақаусыз қалпына келтіру сценарийлері үшін қуат ажыратылғаннан кейін серіппелі кернеу кезінде автоматты түрде қалпына келтіріледі, ал қос электрлік басқару нұсқалары құбырды ұзақ уақыт құлыптау үшін клапанның ашылу/жабылу күйін қолдау үшін қуат үзілгеннен кейін тұрақты түрде ауысу күйін сақтайды. Әрбір құрылғы ыңғайлы желіден тыс іске қосу және техникалық қызмет көрсету сынағы үшін бүйірінде орнатылған қолмен қайта анықтау түймешігімен жабдықталған. Катушкалар суды тазартудағы, химиялық құбырлардағы және жалпы өнеркәсіптік сұйықтықты ауыстырудағы қатаң жұмыс жағдайларына жарамды, IP65 шаң өткізбейтін және су өткізбейтін кіруден қорғайтын кең таралған жаһандық айнымалы/тұрақты ток кернеулерін қолдайды. Бұл серия эквивалентті 4V сериясымен ортақ коллекторлық негіздермен өлшемді түрде үйлесімді, автономды жетек орнатуын немесе көп станциялы коллекторлар арқылы орталықтандырылған клапан аралы жинағын қолдайды. Негізгі Airtac 4M сериясымен ауыстырылатын сертификатталған стандартты NAMUR интерфейсімен ол пневматикалық шарикті және көбелек клапан жетектерін автоматтандырылған қосу-өшіру реттеуі үшін арнайы сәйкестендірілген басқару компоненті ретінде қызмет етеді.

SOLH 7V ықшам ұшқышпен басқарылатын электромагниттік клапан 5/2 және 5/3 жолды толық нұсқаларды қамтиды, бір орамды серіппені қайтаруды, екі орамды бекітуді және орталықтың үш функциясын қамтиды: орталық жабық, орталық сору, орталық қысыммен жабдықтау. Ол дәстүрлі 4В сериялы клапандарға қарағанда шамамен 30% жоғары ағын сыйымдылығы бар, ≤50 мс коммутация реакциясы және 5 Гц-ке дейінгі максималды жұмыс жиілігі бар біріктірілген ішкі орталықтандырылған сорғыштың дизайнын қабылдайды. Өте төмен қуатты катушкалар тұрақты ток қуатын тұтыну 0,7 Вт және айнымалы ток 1,1ВА болатын үздіксіз қуаттандыру үшін аз жылу шығарады. M5-тен 3/8 дюймге дейінгі толық өлшемді топтама ұсынылады, стандартты бұрандалы порттарды да, жылдам кіретін фитингтерді де қолдайды. Шкафтың кеңістігін үнемдеу және негізгі ауа құбырларын жеңілдету үшін клапандарды жеке орнатуға немесе көп станциялы алюминий коллекторларына жинақтауға болады. Жұмыс қысымының диапазондары 0,15~0,8 МПа, жұмыс температурасы -20℃-0,8 МПа алюминийден жасалған құйылған клапанға қызмет көрсетеді. барлық автоматтандырылған өндірістік желілерде цилиндрді бағыттау және орталықтандырылған пневматикалық басқару үшін кеңінен қолданылады.

SOLH SY сериялы пилоттық басқарылатын 5 портты электромагниттік клапан сәйкес SMC клапандарымен, соның ішінде SY3000 mini, SY5000 орташа негізгі, SY7000 үлкен және SY9000 өте үлкен үлгілерімен толығымен ауыстырылады. Ол толық тізбек опцияларын қамтамасыз етеді: 5/2 бір/қос катушкалар және 5/3 үш позициясы бар орталық жабық, орталық шығатын және орталық қысыммен қамтамасыз ету функциялары. Стандартты 0,35 Вт катушкалар және қосымша 0,1 Вт қуатты ультра төмен қуат үнемдейтін катушкалар үздіксіз қуаттандыру үшін аз жылу шығарады. Ішкі пилоттық нұсқасы 0,1~0,7 МПа жұмыс істейді, ал сыртқы пилоттық нұсқасы -100кПа вакуумдық ортаны қолдайды. Саңылаулар жабылған катушка 200 миллион коммутация цикліне дейін жетеді. Ауа порттары құбырларды икемді бағыттау үшін бүйір, үстіңгі және астыңғы жағында орналасқан. Клапандар IP65 штепсельдік қосқышы және IP67 коллекторының базалық рейтингі бар тұтас банкті бөлшектемей бір клапанға техникалық қызмет көрсетуге мүмкіндік беретін SS5Y коллекторлы клапан аралдарымен үйлесімді қосылатын бекіткіш дизайнын қабылдайды. Оңтайландырылған ішкі жүгіргіштер ескі клапандарға қарағанда шамамен 80% жоғары ағынды қамтамасыз етеді және кірістірілген пилоттық сүзгі торы катушканың шаңға кептелуін болдырмайды. Жартылай өткізгіштерде, автомобиль дәнекерлеуінде, орауыштарда және медициналық автоматика жабдықтарында цилиндрлерді бағыттау және орталықтандырылған пневматикалық басқару үшін кеңінен қолданылады.

SOLH 2S сериясының 2/2-жолды қалыпты жабық сұйық электромагниттік клапандары екі толық желіні қамтиды: тікелей әсер ететін шағын саңылау 030/050 үлгілері және ұшқышпен басқарылатын үлкен саңылау 150~500 нұсқалары, таза суды, сығылған ауаны, кесу салқындатқышты, майлау майды және әлсіз коррозияға ұшырайтын сұйықтық құбырларын автоматты түрде қосу-өшіру үшін. Тікелей әрекет ететін нұсқа ең төменгі дифференциалды қысым шегінсіз нөлдік қысыммен іске қосуға мүмкіндік береді, ықшам өлшемді, әмбебап орнату бағытын және миллисекундтық жылдам ауысуды қамтамасыз етеді, бір нүктелі станокты салқындату, 3C микро ауа/су тармақтары және шағын тазалау жабдығы сияқты төмен қысымды микро ағынды қолданбалар үшін өте қолайлы. Ұшқышпен басқарылатын түрі толық ашу үшін ең аз 0,05МПа қысым айырмашылығын қажет етеді, ауа компрессорының ағызу коллекторларына, негізгі бүріккіш су желілеріне және жоғары ағынды айналмалы суды тазарту құбырларына қолайлы төмен ваттты төмен қызу катушкалары бар ультра үлкен ағынды береді. Стандартты NBR нитрилді резеңке тығыздағыштары қосымша қышқылға және ыстық суға төзімді EPDM тағамдық тығыздағыштармен жабдықталған. Көп халықаралық жіп стандарттары (PT/G/NPT) және жаһандық әмбебап катушкалар кернеулері (DC12/24V, AC24/110/220V) қол жетімді, оларға DIN штепсельдік және сым сымдарының сым опциялары қолдау көрсетеді. Ыстыққа төзімді катушкалар ұзақ мерзімді үздіксіз қуаттандыруға мүмкіндік береді. Таңдау нұсқаулығы: статикалық қысымы 0,05МПа төмен және шағын ағыны бар құбырлар үшін тікелей әсер ететін түрі; Тұрақты жоғары қысымды және үлкен айналым ағыны бар G1/2 және одан жоғары негізгі тақырыптарға арналған пилоттық нұсқа. EPDM тығыздағыш ыстық су мен тағамдық сұйық орта үшін міндетті болып табылады.

SOLH 2W сериялы 2/2 жақты қалыпты жабық сұйық электромагниттік клапан қатты жезден жасалған корпусы бар, шағын саңылаулы тікелей әсер ететін 030/050 үлгілері мен үлкен саңылау ұшқышпен басқарылатын 150~500 нұсқаларын қамтиды, олар таза суды, сығылған ауаны, кесу салқындатқышын, майлау майын және әлсіз коррозиялық сұйықтық құбырларын автоматты түрде қосу-өшіруді басқаруға арналған. Тікелей әрекет ететін нұсқа ең төменгі жұмыс қысымының шегі жоқ нөлдік дифференциалды қысымды іске қосуды жүзеге асырады, ықшам өлшемді, әмбебап орнату бағдарын және миллисекундтық жоғары жиілікті коммутацияны ұсынады, төмен қысымды микро ағынды тармақтар, вакуумдық қосалқы су тізбектері және шағын станоктар үшін бір нүктелі салқындату үшін өте қолайлы. Ұшқышпен басқарылатын түрі ең аз 0,05МПа іске қосу дифференциалды қысымын қажет етеді, ауа компрессорының магистральдық ағызу желілеріне, жалпы жинақтағы шашыратқыш су тізбектеріне және суды тазарту жүйелеріне арналған жоғары ағынды циркуляциялық құбырларға сәйкес келетін төмен қуатты төмен температуралы орамдары бар ультра үлкен ағынды береді. Стандартты NBR нитрилді резеңке тығыздағыштары қосымша ыстыққа және қышқылға төзімді EPDM тағамдық тығыздағыштарымен жабдықталған. Көптеген халықаралық жіп стандарттары (PT/G/NPT) және толық диапазондағы катушкалар кернеулері (DC12/24V, AC24/110/220V) қол жетімді, олар шкаф сымдарына арналған DIN аша розеткаларымен және ылғалды сыртқы жабдық үшін IP65 су өткізбейтін сым сымдарымен қамтамасыз етіледі. Ыстыққа төзімді катушкалар күйіп кетпестен 24 сағат бойы үздіксіз қуат беруге мүмкіндік береді. Таңдау бойынша нұсқаулар: статикалық қысымы 0,05МПа төмен және микро бір нүктелі ағыны бар құбырлар үшін тікелей әсер ететін түрін таңдаңыз; тұрақты жоғары қысымды үлкен циркуляциясы бар G1/2 және одан жоғары негізгі тақырыптар үшін ұшқышпен басқарылатын нұсқаны таңдаңыз. EPDM тығыздағыш ыстық су, тазартылған су және тағамдық сұйық орта үшін міндетті болып табылады.

SOLH MBB жеңіл галстук таяқшасының стандартты цилиндрі жаңартылған жеңіл үлгі болып табылады, дәстүрлі MB сериясынан 10% жеңіл және импортталған галстук цилиндрлерді тікелей ауыстыруға арналған ISO15552 стандарттарына толығымен сәйкес келеді. Екі жақты реттелетін ауа жастығы және төртбұрышты қақпақтары бар ол жоғары қаттылықты, төмен шуылды және тұрақты майсыз жұмысты қамтамасыз етеді, орташа жүктеме және жоғары жиіліктегі жұмыс жағдайларына жарамды. Ол тасымалдау жабдықтарында және жалпы автоматтандыру машиналарында кеңінен қолданылатын көптеген нұсқаларды және әртүрлі орнату нұсқаларын қамтиды. Жетілген жаппай өндіріспен және жеткілікті қормен ол бүкіл әлем бойынша тұрақты пакеттік жеткізілім мен экспортты қолдайды.

SOLH SAI штангасыз профиль цилиндрі ISO15552 стандартына сәйкес келеді, өлшемдері бойынша FESTO DNC және SE серияларымен ауыстырылады. M-тәрізді біріктірілген алюминий бөшкесін қабылдай отырып, ол екі жақты реттелетін ауа жастығымен және PPV серпімді төсемімен және екі жақты сенсорлық ойықтармен жабдықталған. Толық нұсқаларға бір өзек, қос өзек, инсульт реттелетін, құлыпталатын және SAIF клапанымен біріктірілген цилиндр кіреді. Ол төменгі іске қосу қысымымен майсыз жұмысты қолдайды. Саңылау өлшемдері φ32 ~ 200 мм, 2000 мм дейін теңшелген инсульт және әртүрлі ISO орнату опциялары. Орау машиналарында, конвейерлерде және станоктарды автоматтандыруда кеңінен қолданылады. Тұрақты жаппай өндіріс және жеткілікті қор оны экспортты автоматтандыру жабдығы үшін үнемді жалпы желілік жетекке айналдырады.

SOLH SE галстуксіз шаршы стандартты цилиндр ISO15552 және VDMA24562 стандарттарына сәйкес келеді, FESTO DNC және SMC CP96S серияларымен тікелей ауыстырылады. Кіріктірілген төртбұрышты алюминий бөшке жоғары қаттылықты қамтамасыз етеді, екі ұшы реттелетін ауа жастықшасымен және икемді орнату үшін 3 жақты сенсорлық ойықтармен жабдықталған. Нұсқаларға орташа ауыр жүктемеге және ұзақ инсультті жоғары жиілікті қолданбаларға жарамды жалғыз өзек, қос өзек, инсульт реттелетін және BSE құлыпталатын түрі кіреді. Қатты анодталған бөшке станоктарға, орауыштарға және конвейерді автоматтандыруға кеңінен қолданылатын бірнеше орнату опцияларымен майсыз жұмысты қолдайды. Автоматтандырудың жаһандық өндірушілері үшін арнайы ұзақ мерзімді қызмет, жеткілікті қор және тұрақты көлемді жеткізу.

SOLH SC үнемді галстук штангасының стандартты цилиндрі жалпы пневматикалық жетек ретінде кеңінен қабылданған жоғары қаттылық пен соққыға төзімділігі бар соңғы қақпақтарды бекіту үшін төрт байлау шыбықтарын қабылдайды. Саңылау өлшемдері φ32~250мм диапазонында, соққы мен шуды азайту үшін екі жақты реттелетін ауа жастықшасымен жабдықталған. Нұсқаларға бір өзек, SCD қос өзек, SCJ инсульт реттелетін және SCL құлыпталатын цилиндр кіреді. Майсыз жұмысты қолдайтын CMSG/DMSG магниттік қосқыштары үшін қосымша кірістірілген магниттік сақина. Бәсекеге қабілетті бағамен бірдей саңылаудағы ISO профильді цилиндрлерге қарағанда қысқа корпус. Конвейерде, қаптамада және құрастыру желілерінде итеру, өңдеу және орналастыру үшін қол жетімді орнатудың бірнеше түрлері. Жеткілікті қор жаппай экспорттық тапсырыстарды қолдайды.
