ZH‑D сериялы корпусы порты бар вакуумды эжектор

Ж.Х‑D сериялы корпус порты бар вакуумды эжектор | Бір сатылы Venturi тікелей пневматикалық қосылымды вакуум генераторы

Бренд: SOLH by Richge Technology | Импортталған ZH сериялы вакуумдық генератормен толық механикалық ауыстырылатын

1. Өнімге шолу

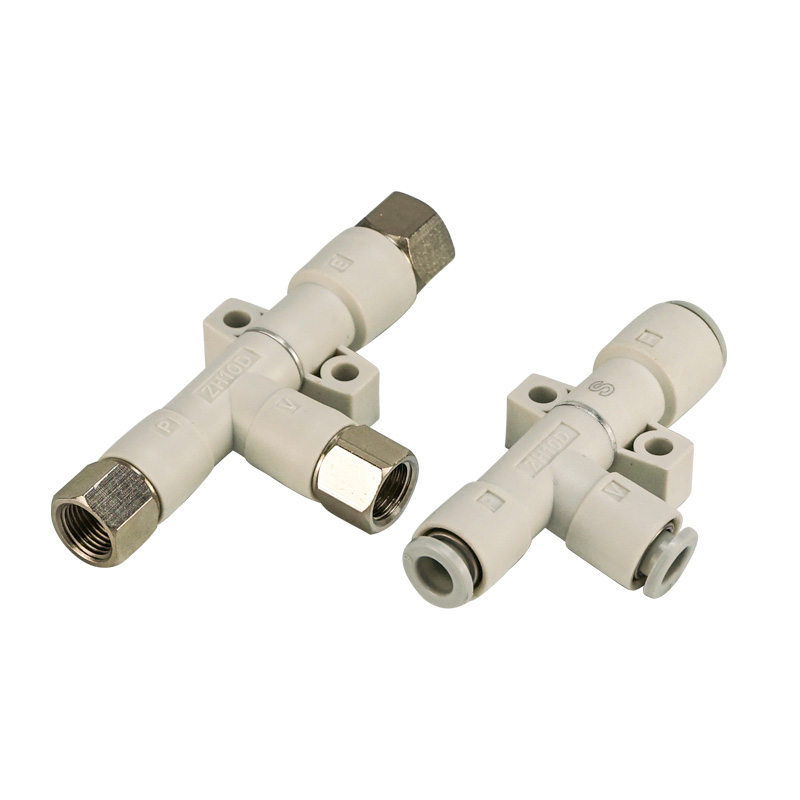

     ZH‑D корпусында тасымалданатын түрі - бір сатылы вентури вакуумды эжектор. Үш тәуелсіз порт, соның ішінде SUP жабдықтау порты, VAC вакуум порты және EXH шығару порты сыртқы құбырларды қажет етеді. Негізгі корпустың ішінде кіріктірілген дыбыс өшіргіш жоқ. Біріктірілген шайырлы саптама құрылымы бар ықшам және жеңіл дизайн, импорттық ZH сериясымен толығымен ауыстырылады.

  Модельдік айырмашылық

     • Ж.Х‑D Корпусты тасымалдайтын түрі: Сыртқы құбырларға арналған үш порт, кіріктірілген дыбыс өшіргішсіз.

     • Ж.Х‑B қорап түрі: Корпустың ішіне кіріктірілген дыбыс өшіргішпен жабдықталған, тек жеткізу және вакуум порттары сақталған.

  Екі өнімділік дәрежесі:

     • S-спецификациясы (жоғары вакуум): Ең жоғары вакуум ‑90кПа, тығыздалған тегіс дайындамалар үшін өте қолайлы.

     • L-спецификациясы (жоғары ағын): Қағаз, мата және картон сияқты тыныс алатын кеуекті дайындамалар үшін төменгі вакуум деңгейімен үлкен сору ағыны.

  Саңылау саңылауларының қақпақтары Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0мм. Бірнеше қосылым опцияларын қолдайды: бір рет түрту арқылы фитинг, G/Rc жіп, NPT империялық жіп. Бірнеше монтаждау шешімдері: тікелей бұрандамен бекіту, бекіту кронштейні және DIN рельсті орнату. Роботтың соңғы эффекторы және көп станциялы модуль қолданбалары үшін кеңінен қолданылады.

2. Толық үлгі кодтау түсіндірмесі

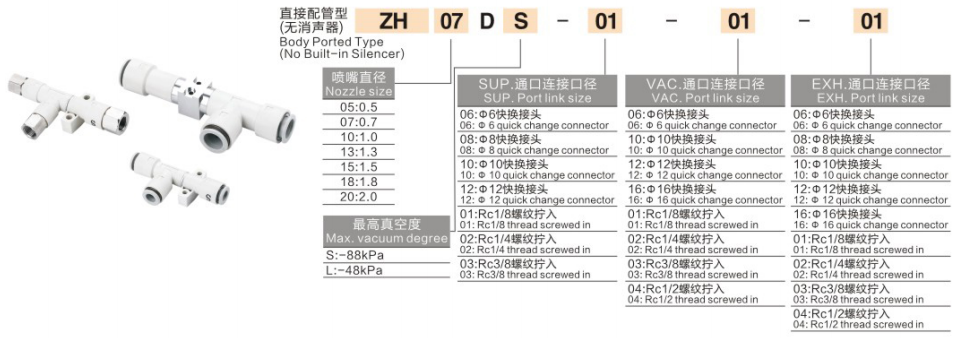

Үлгі үлгісі:Ж.Х10DSA‑06‑08‑10

     • Ж.Х: Вакуумды эжектордың сериялық коды

     • 10: Саңылау саңылауының коды

     • D / B: Дене пішіні. D = кіріктірілген дыбыс өшіргіші жоқ 3 сыртқы порты бар корпусқа ауыстырылатын түрі; B = біріктірілген дыбыс өшіргіші бар қорап түрі

     • S / L: Вакуум сипаттамасы. S = орташа сору ағынымен жоғары-вакуумдық типті соңғы -90кПа; L = жоғары ағын түрі. ZH05‑13 соңғы ‑48кПа; ZH15‑20 соңғы ‑66кПа, дем алатын дайындамалар үшін үлкен ағын

     • A: Өлшемі қысқартылған және салмағы азайған жаңа буынның жеңіл нұсқасы

     • ‑06‑08‑10: Порт сипаттамасы(SUP‑VAC‑EXH). Екі таңбалы сан метрикалық бір түртуге арналған фитинг өлшемін білдіреді (06=Φ6,08=Φ8,10=Φ10,12=Φ12). G/Rc жіп үшін F01/F02/F03; NPT империялық жіп үшін N01/N02.

  Тапсырыс мысалы: ZH13DSA‑08‑10‑10
     ZH корпусы бар вакуумды эжектор, Φ1,3 мм саптама, S жоғары вакуумдық сорт, жаңа A жеңіл нұсқасы; жабдықтау порты Φ8, вакуум порты Φ10, шығару порты Φ10 бір түрту фитингі.

3. Негізгі өнімділік артықшылықтары

     • Үш толық тәуелсіз сыртқы порт: Бөлек SUP жабдықтауы, VAC вакуумы және EXH шығару порттары. Шығарылған газ сыртқы дыбыс өшіргішті немесе орталықтандырылған шығару құбырын қоса алады. Роботтың соңғы эффекторы мен модульді біріктіру үшін қолайлы, дыбыс өшіргіштің ішкі кеңістігін шектеусіз.

     • Жеңіл біріктірілген шайыр саптама: Саптама және негізгі корпус салмақты айтарлықтай азайту үшін біртұтас пішінделген, жоғары жылдамдықты қозғалатын EOAT үшін өте қолайлы. Жаңа A нұсқасы ұзындық пен бойды қысқартады, салмағы 74%-ға дейін төмендейді.

     • Қос вакуумдық өнімділік опциялары: Шыны, металл қаңылтыр және пластик корпусты қоса, тегіс тығыздалған дайындамаға арналған S жоғары вакуум; L ағып кетуді өтеу үшін картонға, пленкаға, матаға және ағып кетуге бейім материалдарға арналған жоғары ағын.

     • Бай порт таңдаулары: Жаһандық нарықтағы жабдықты бейімдеуге арналған метрикалық бір түрту фитингі, G/Rc құбыр жіпі және NPT императорлық жіп.

     • Әртараптандырылған орнату әдістері: Тікелей бұрандамен бекіту, стандартты кронштейн, L-тәрізді кронштейн және икемді орналасу үшін DIN рельсті бекіту.

     • Майсыз жұмыс істеу талабы: Майлы тұманмен майлауға тыйым салынады, тек құрғақ сүзілген сығылған ауа қажет.

4. Стандартты техникалық шарттар

0,5 МПа қоректендіру қысымындағы өнімділік (ANR)

L‑жоғары ағынды нұсқасы үшін: ең төменгі вакуум деңгейімен бірдей саптама тесігі астында жоғары сору ағыны.

5. ZH‑D VS ZH‑B салыстыру кестесі

6. Қадамдық таңдау нұсқаулығы

     • S / L өнімділігін таңдау

 ￮ ✅ S жоғары‑вакуум (‑90кПа): болат пластина, шыны, пластик корпус, ПХД сияқты тегіс герметикалық дайындамалар; шамалы ағып кету, жоғары адсорбциялық күш қажет.

 ￮ ✅ L жоғары ағын: картон, көбік, пленка, мата және басқа ағып кетуге бейім дем алатын дайындамалар, үлкен ағын вакуумның ағуын өтейді.

     • Саңылау саңылауын таңдау: Жалпы сорғыштың адсорбция аймағына сәйкес таңдаңыз. Үлкен саптама жоғары сору ағынын береді, сонымен бірге ауа шығыны жоғары болады. Сығылған ауа қалдықтарын болдырмау үшін шамадан тыс саңылаулардан аулақ болыңыз.

     • Порт түрін таңдау: Отандық автоматтандыру жабдығына арналған метрикалық бір түрту фитингі (06/08/10/12); Шетелге экспорттау машиналарына арналған G жіп / NPT жіп.

     • D-түріне арналған сорғышты өңдеу ескертуі: D-нұсқасында кіріктірілген дыбыс өшіргіш жоқ. EXH шығару порты сыртқы дыбыс өшіргішті қосуы керек, әйтпесе шу өте күшті болады; немесе шығатын құбырды жабдық шкафынан шығарыңыз.

     • Вакуумды анықтау ерітіндісі: кірістірілген қысым қосқышы жоқ ZH сериялы вакуумды эжектор. Сигналдың кері байланысы қажет болса, сыртқы ZSE вакуумдық қысым қосқышын қосыңыз.

7. Типтік қолданба сценарийлері

     • Robot EOAT қол ұшын жинау: 3C пластик бөліктері, ПХД және батарея парағын өңдеу

     • Қаптама өнеркәсібі: картон, пленка және қағаз материалдарын алу

     • Инъекциялық қалыптау роботы үшін шағын өлшемді бөлшектерді бөлшектеу

     • Көпсорғышты синхронды адсорбцияға арналған көп параллельді вакуумдық модуль

     • Жабдық корпусынан тыс орталықтандырылған қалдық газды шығаруды қажет ететін автоматтандыру станциялары

8. Стандартты пневматикалық схеманың сипаттамасы

     ZH‑D корпусы порты бар стандартты схема: AFC ауа көзі сүзгісі (май тұманына тыйым салынады) → 3/2 электромагниттік клапан → ZH‑D SUP беру порты; VAC вакуумдық порты ZFC вакуум сүзгісін сосын сорғышқа қосады; EXH шығыс порты сыртқы дыбыс өшіргішті немесе сыртқы жабдыққа жіберілетін сору шлангін қосады.

9. Маңызды операциялық ескертулер

     • Майлы тұманды майлағышқа қатаң тыйым салынады. Майды ластаушы саптаманың кішкене саңылауын бітеп, сору күшінің ыдырауына немесе толық істен шығуына әкеледі. Ауа көзін өңдеу үшін тек ауа сүзгісі қабылданады.

     • ZFC кірістірілген вакуумдық сүзгіні вакуум жағына орнату керек. Шаң бөлшектерінің түсуі саптаманың бітелуіне әкеледі.

     • Ж.Х‑D корпусы бар эжектор үшін EXH шығыс порты шамадан тыс шу деңгейін болдырмау үшін дыбысты өшіргішті жабдықтауы керек.

     • Ұсынылатын қысым: 0,4‑0,5 МПа. Толық 0,6МПа астында ұзақ мерзімді үздіксіз жұмыс ұсынылмайды.

     • Вакуумды эжектор мен сорғыш шыныаяқ арасындағы шланг ұзындығын азайтыңыз, вакуумға жылдам жауап беру үшін құбыр көлемін азайтыңыз.
