Бренд:Richge Technology ұсынған SOLH
SOLH ZL112 сериясы - SMC балама үлгілерімен толығымен ауыстырылатын біріктірілген көп сатылы вентури вакуумды эжектор. Оның ультра жоғары вакуумдық дәрежесі, үлкен сору ағыны және ауа шығынын айтарлықтай азайтатыны бар. Бірнеше қосымша біріктірілген модульдер бар, соның ішінде электромагниттік беру/шығару клапандары, вакуумдық манометр, сандық дисплей өлшегіш және вакуумдық қысым қосқышы. Ол автоматтандырылған роботтық қолдар мен көп сорғышты бекіту жүйелері үшін негізгі вакуумдық қондырғы ретінде қызмет етеді.

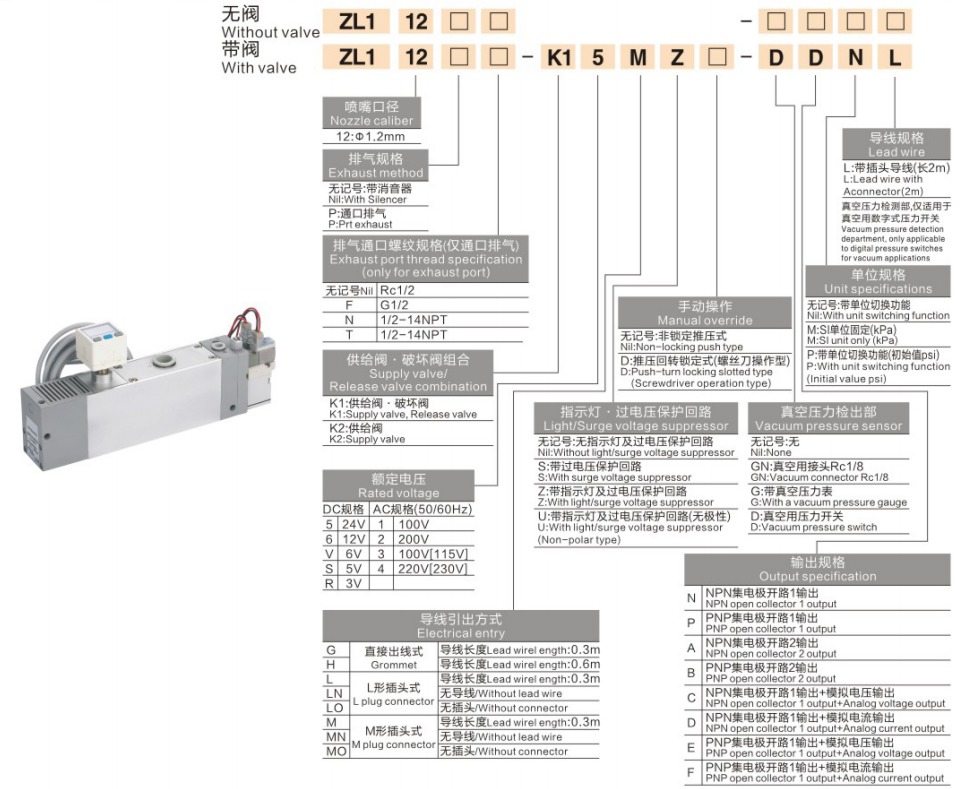

1. Толық клапан жинағы бар үлгі үлгісі: ZL112-□-□-K15MZ-□-DDNL
|
Позиция |
Код |
Анықтама және егжей-тегжейлі түсіндіру |
| 1–4 |
ZL112 |
Серия коды: көп сатылы вакуумды эжектор, стандартты саптама тесігі Φ1,2 мм |
| 5-ші |
Бос / П |
Шығару құрылымы Бос: кіріктірілген дыбыс өшіргіші бар шығару (стандартты шуды азайту) P: жоғары ағынды және орталықтандырылған шығару құбыры үшін портты шығару |
| 6-шы |
Бос / F / N / T |
Шығару портының жібіБос: Rc1/2 ішкі жіпF=G1/2, N=1/2-14NPT және басқа жіп опциялары |
| 7–8 |
K1 / K2 |
Соленоидты клапанның комбинациясыK1: Қос клапан (жеткізу клапаны + вакуумды босату үрлеу клапаны, автоматты сору және үрлеу) K2: Тек бір жеткізу клапаны, шығынды үнемдейтін, сыртқы үрлеу тізбегі қажет |
| 9-шы |
5/6 / V / S / R |
Соленоидтың номиналды кернеуі5=DC24V (әдепкі), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| 10-шы |
М / Л / Г |
Сым розеткасының пішініM=M-тәрізді аша қосқышы, L=L-тәрізді аша қосқышы, G=тікелей қатты сымM/L сымдарды жылдам ауыстыруға арналған жылдам аша дизайны |
| 11-ші |
Z |
Жарық диодты индикатор + асқын кернеуден қорғау тізбегі, электромагниттік катушкалардың жануын болдырмайды |
| 12-ші |
Бос / Д |
Қолмен қайта анықтау түймесі Бос: Бекітпейтін түйме D: Басу және бұрылысты құлыптау түрі (бұрауышпен реттеледі) |
| 13-ші |
Бос / GN / G / D |
Вакуумдық қысымды бақылау модуліБос: вакуумды анықтауға арналған керек-жарақ жоқGN: вакуум портының адаптері Rc1/2, G: аналогтық механикалық вакуум өлшегіш, D: электронды вакуумдық қысым қосқышы |
| 14-ші |
N / P / A / B / C / D / E / F |
Транзисторлық шығыс сигналының спецификациясыN=NPN ашық коллектор 1 арна; P=PNP ашық коллектор 1 арнаA=2 арналы NPN; B=2-арна PNPC=1ch NPN + аналогтық кернеу шығысы; D=1ch NPN + аналогтық ток шығысыE=1ch PNP + аналогтық кернеу шығысы; F=1ch PNP + аналогтық ток шығысы |
| 15–16 |
NL / ML / PL |
Шығу сым сымдарының конфигурациясыN=стандартты, M=бірлік бекітілген, P=қосқыш нүктесі реттеледі, L=2м штепсельдік кабель қосылған |

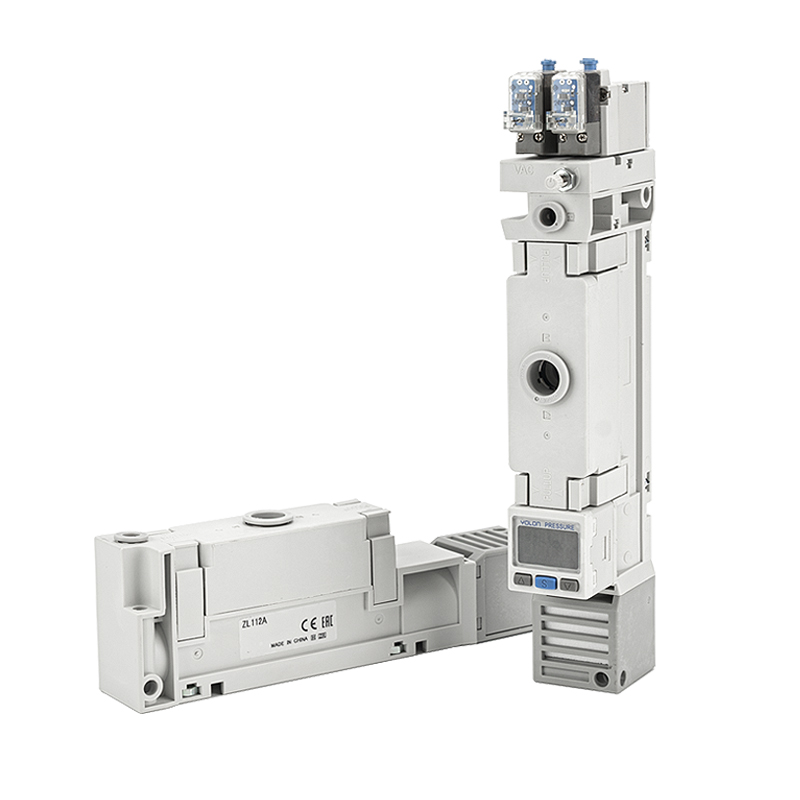

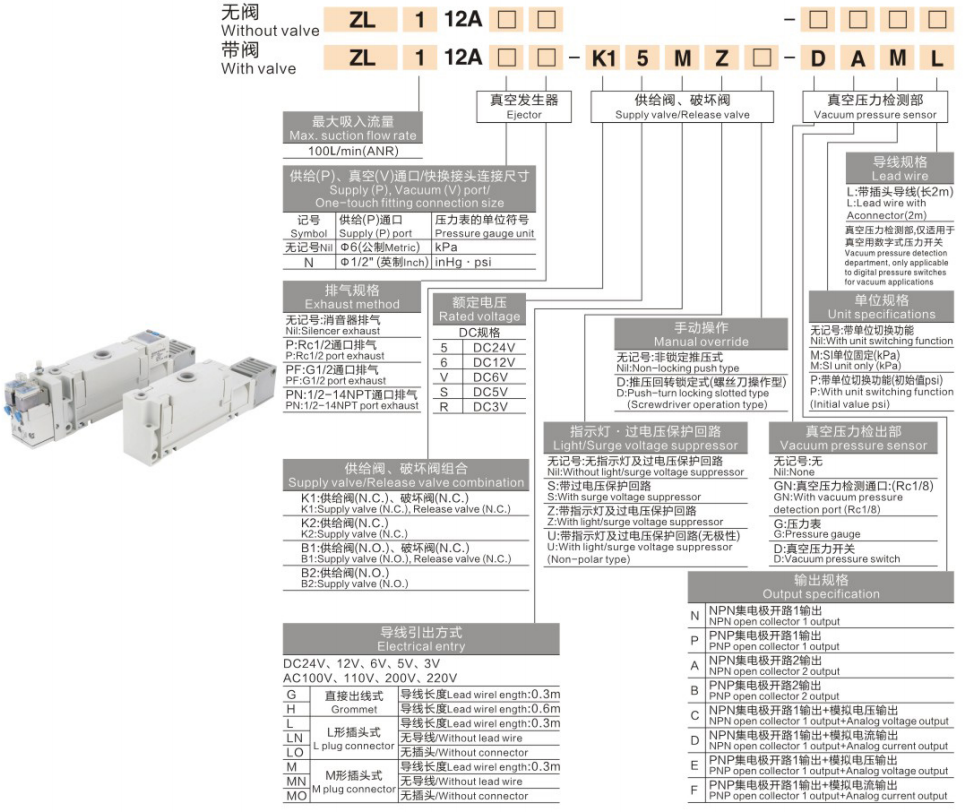

1. Жаңа біріктірілген ZL112A сериясы (жаңартылған көп функциялы нұсқасы)
|
Модельдік код |
Толық конфигурация сипаттамасы |
Мақсатты қолданба сценарийлері |
| ZL112A |
Клапан мен өлшеуішсіз негізгі жалаңаш құрылғы |
Сыртқы соленоидты клапаны бар жалпы қарапайым вакуумдық схемалар |
| ZL112AP |
Негізгі блок + Rc1/2 орталықтандырылған шығару порты |
Жоғары ағынды шығару, шуды азайту талаптары жоқ |
| ZL112A-DNL |
Кіріктірілген вакуумдық қысым қосқышы, 1 арналы NPN сигналының шығысы |
NPN сигналы бар PLC вакуумдық шекті кері байланыс |
| ZL112A-DPL |
Кіріктірілген вакуумдық қысым қосқышы, 1 арналы PNP сигналының шығысы |
PNP сигналы бар PLC вакуумдық шекті кері байланыс |
| ZL112A-DAL |
Жетілдірілген 1ch NPN вакуумдық қосқыш |
Жоғары тұрақты сигналды үздіксіз бақылау |
| ZL112A-DBL |
Жетілдірілген 1ch PNP вакуумдық қосқышы |
Жоғары тұрақты сигналды үздіксіз бақылау |
| ZL112A-K15MZ-DNL |
Қосарлы беру/шығару клапаны + NPN вакуумдық қосқыш |
Автоматты сору және үрлеу жабық контурды басқару (NPN) |
| ZL112A-K15MZ-DPL |
Қосарлы беру/шығару клапаны + PNP вакуумдық қосқыш |
Автоматты сору және үрлеу жабық контурды басқару (PNP) |
| ZL112A-K15MZ-DAL/DBL |
Қос клапан + жақсартылған вакуумдық қосқыш |
Ауыр, сенімділігі жоғары автоматты вакуумдық станциялар |
| ZL112A-K25MZ-DNL/DPL |
Бір жеткізу клапаны + вакуумдық қосқыш |
Вакуумды бақылау функциясы бар бюджеттік жабдық |
| ZL112A-K15MZ |
Тек қос клапан, вакуум өлшегіш/қосқыш жоқ |
Сигналдың кері байланысынсыз негізгі автоматты сору |

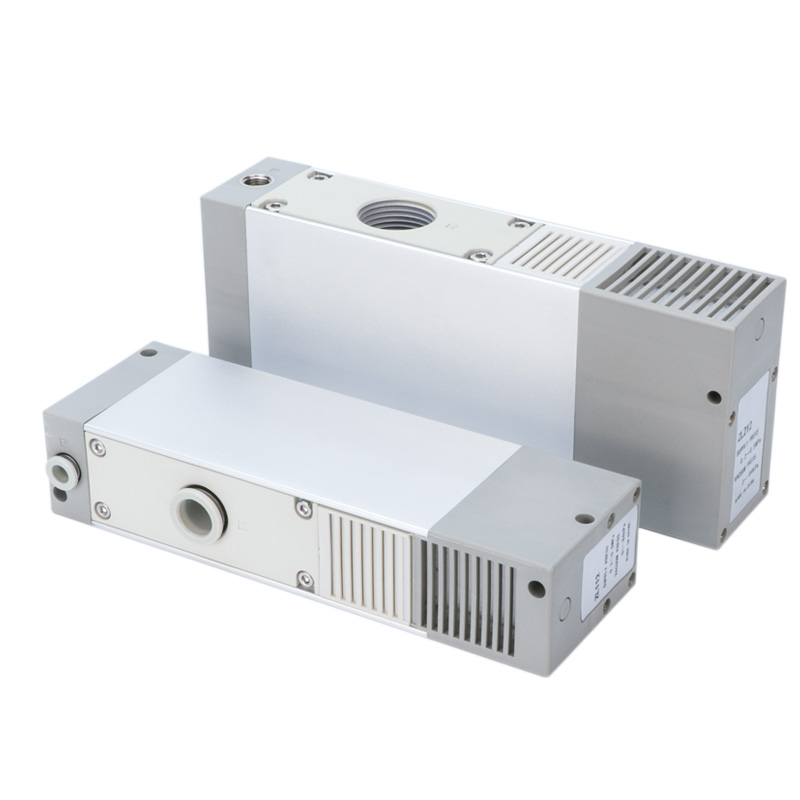

2. Стандартты базалық ZL112 сериясы (механикалық/сандық өлшеуіш қосымша)
|
Модельдік код |
Конфигурация сипаттамасы |
Қолдану сценарийлері |
| ZL112 |
Стандартты жалаңаш блок, клапан мен өлшеуіш жоқ |
Құны аз қарапайым вакуумды өңдеу жабдықтары |
| ZL112-GN |
Сыртқы вакуум өлшегіш үшін резервтелген порт |
Тұтынушының өзі орнатқан манометр |
| ZL112-D |
Біріктірілген сандық вакуумдық дисплей өлшегіш |
Сайттағы нақты уақыттағы сандық вакуумды оқу қажет |
| ZL112-G |
Кірістірілген Y40Z механикалық аналогты вакуум өлшегіш |
Шығынға сезімтал визуалды қысымды бақылау |
| ZL112-P |
Орталықтандырылған порт шығару түрі |
Үлкен ағынды үздіксіз вакуумдық өндіріс желілері |
| ZL112-K1□L□□-D |
Қосарлы қоректендіру және үрлеу клапаны + сандық вакуумметр |
Сандық көрсеткіші бар жоғары интеграцияланған автоматты вакуумды басқару |
| ZL112-K2□L□□-D |
Бір жеткізу клапаны + сандық вакуумметр |
Сандық дисплейі бар үнемді автоматты вакуумдық қондырғы |
1. Көп сатылы вентури энергия үнемдеу технологиясы
-- Тұрақты вакуумдық дәрежесі -88 ~ -92кПа, күшті сору ағыны; ауаны тұтыну бір сатылы эжекторлармен салыстырғанда 40%-дан астамға төмендеді, бұл шеберханадағы сығылған ауаның құнын айтарлықтай төмендетеді.
2. Жоғары модульді біріктірілген барлығы бір жерде дизайн
-- Қосымша кірістірілген электрмагниттік клапан, вакуумды босату клапаны, дыбыс өшіргіш, сандық/механикалық вакуум өлшегіш және қысым қосқышы. Шкафтың кеңістігін үнемдейтін және сымдардың орналасуын жеңілдететін қосымша бөлек керек-жарақтардың қажеті жоқ.
3. Төмен шуды біріктірілген дыбыс өшіргіш
-- Кірістірілген дыбыс өшіргіш құрылымы жұмыс шуын ≤70дБ(A) шектейді, цехтың ішінде үздіксіз жұмыс істеуге ыңғайлы.
4. Техникалық қызмет көрсетусіз ұзақ қызмет ету мерзімі
-- Жиі үздіксіз айналымға төзімді нөлдік ішкі қозғалатын механикалық бөлшектер, 24 сағат бойы үздіксіз жаппай өндіріс жұмысын қолдайды.
5. Көпсорғышты орталықтандырылған вакууммен қамтамасыз ету
-- Көп айырымды көп жұмыс станциясының синхронды адсорбциясы үшін қолайлы, ықшам өлшемі вакуумдық құбырдың жауап беру уақытын қысқарту үшін робот қолының соңғы эффекторына тікелей орнатуға мүмкіндік береді.
-- Автоматтандырылған роботтандырғыштар, көп қуысты сору қондырғыларын өңдеу
-- 3C электроникасы, шыны панель, қаңылтыр, кеуекті дайындаманы вакуумда жинау және орналастыру
-- Буып-түю, басып шығару және тамақ өнеркәсібінің вакуумды тасымалдау жабдығы
-- Үлкен тұрақты вакуумдық ағынды қажет ететін ағып кетуге бейім дайындамалар мен өндірістік желілер
1. Автоматты вакуумды басқару сұранысын растаңыз
-- Автоматты түрде үрлеусіз тек вакуум жасау: негізгі ZL112A / ZL112 жалаң үлгіні таңдаңыз (сыртқы клапан қажет)
-- Автоматты сору + жылдам вакуумды үрлеу ұсынылады: K1 қос клапан нұсқасы
-- Шығын басымдылығы қарапайым сору: K2 жалғыз жеткізу клапанының нұсқасы
2. Вакуумды бақылау сигналының талабын растаңыз
-- PLC шекті кері байланыс қажет: DNL (NPN) / DPL (PNP) вакуумдық қысымды ауыстырып қосқыш үлгісін таңдаңыз.
-- Жергілікті визуалды қысым көрсеткіші қажет: D сандық дисплей өлшегіш немесе G механикалық аналогты өлшегіш
3. Шығарылатын газдардың орналасуына қойылатын талаптарды растаңыз
-- Стандартты үй ішіндегі шуды бақылау: кіріктірілген дыбыс өшіргіші бар стандартты нұсқа (бос шығару коды)
-- Жоғары ағын / орталықтандырылған магистральдық сору құбыры: P портты шығару нұсқасы
SOLH ZL112 көп сатылы вентури вакуумды эжекторы -88~-92кПа жоғары вакуумды 40% төмен ауа тұтынумен қамтамасыз етеді, қос/бір біріктірілген электромагниттік клапандарды, сандық/механикалық вакуум өлшегіш пен NPN/PNP қысымды ауыстырып-қосқыш опцияларын қолдайды, автоматтандырылған ықшам вакуумдық қолмен басқару жүйелеріне арналған біріктірілген жинақы вакуумдық модуль.
