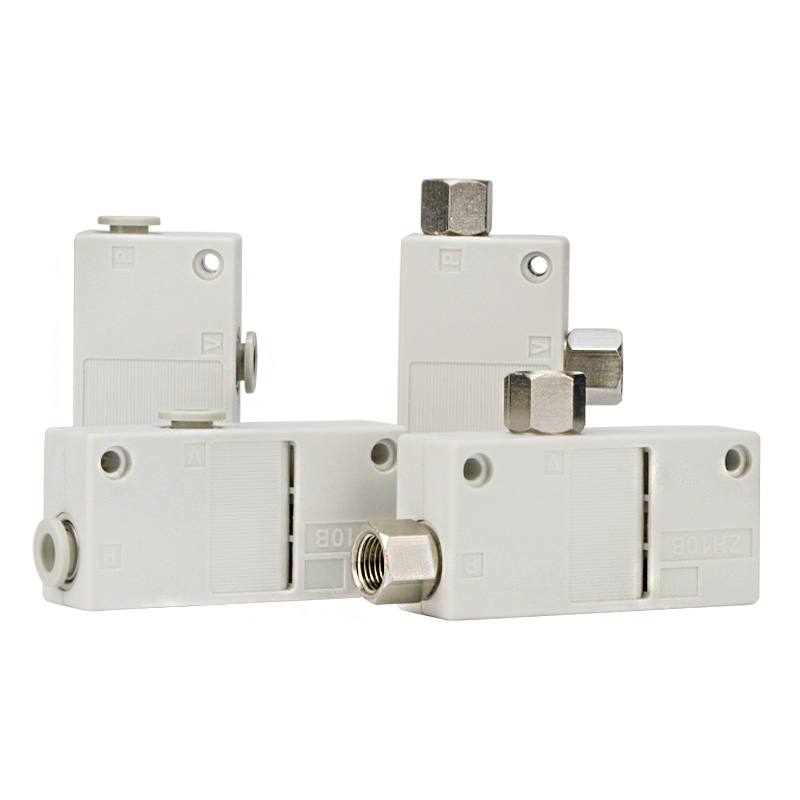

ZH‑B сериялы қорап түріндегі вакуумды эжектор

Ж.Х‑B сериялы қорап түрі вакуумды эжектор | Кірістірілген дыбыс өшіргіш бір сатылы Вентури вакуумдық генераторы

Бренд: SOLH by Richge Technology | Импортталған ZH‑B серияларымен үйлесімді ауыстыру

1. Өнімге шолу

     ZH‑B қорап түріндегі вакуумды эжектор корпус ішінде біріктірілген дыбыс өшіргіші бар бір сатылы вентури принципін қабылдайды. Тек екі порт сақталған: SUP жеткізу порты және VAC вакуумдық порты, бөлек шығатын порты жоқ. Шығарылатын ауа кіріктірілген дыбыс өшіргіш арқылы тікелей шығарылады. Сыртқы дыбыс өшіргішсіз өте қарапайым орнату қажет. Өлшемі және қосылым интерфейсі бойынша импортталған ZH‑B-мен толығымен ауыстырылады. Екі өнімділік нұсқасы қол жетімді: S жоғары вакуумды түрі және L жоғары ағынды түрі, толық саптама өлшемдері бар. Шағын автоматтандыру құрылғылары мен роботтарды таңдау және орналастыру қолданбалары үшін өте қолайлы.

  Модельдік айырмашылық

     • Ж.Х‑B қорап түрі: Кірістірілген дыбыс өшіргіш, 2 порт (SUP және VAC)

     • Ж.Х‑D Корпуспен тасымалданатын түрі: Кірістірілген дыбыс өшіргіш жоқ, сыртқы құбырларға арналған 3 тәуелсіз SUP/VAC/EXH порты

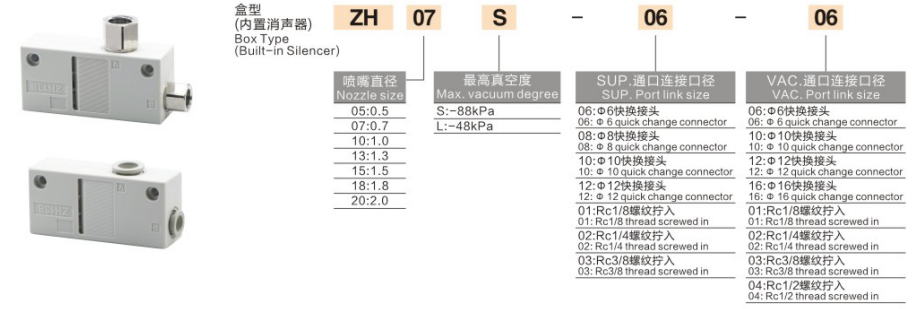

2. Толық үлгі кодтау түсіндірмесі

  Мысалы:Ж.Х07S‑06‑06

     • Ж.Х: Сериялық коды, кірістірілген дыбыс өшіргіші бар қорап түріндегі вакуумды эжектор

     • 07: Саптама өлшемінің коды

     • S / L: Максималды вакуумдық сипаттама. S = жоғары вакуум; L = жоғары ағын

     • 06: SUP жабдықтау портының қосылым өлшемі

     • 06: VAC вакуум портының қосылым өлшемі

  Порт кодының анықтамалық кестесі

  Тапсырыс мысалы: ZH10S‑08‑10
     Кіріктірілген дыбыс өшіргіші бар ZH қорапты типті вакуумды эжектор, Φ1,0 мм саптама, S жоғары вакуумдық сорт; жеткізу порты Φ8 бір түрту фитингі, вакуумдық порт Φ10 бір түрту фитингі.

3. Негізгі өнімділік артықшылықтары

     • Кіріктірілген дыбыс өшіргіш: Сыртқы дыбыс өшіргіш қажет емес. Шығарылатын ауа ішкі дыбыссыздандыру құрылымы арқылы шығарылады. Аз қосалқы бөлшектер, төмен шу және кеңістікті үнемдеу.

     • Қарапайым сымдар үшін тек 2 порт: Тек SUP ауа беру порты және VAC вакуум порты, бөлек EXH шығару порты жоқ. Шектеулі ықшам орнату кеңістігі үшін өте қолайлы.

     • Қосарлы өнімділік нұсқалары міндетті емес

￮ S Жоғары вакуумдық (-88кПа): Болат қаңылтыр, шыны, ПХД және пластик корпус сияқты жақсы герметикалық дайындамалар үшін күшті адсорбция күші.

￮ L Жоғары ағын (-48кПа): Қағаз, пленка, картон және көбік сияқты дем алатын кеуекті материалдарға жарамды вакуумдық ағып кетуді өтеу үшін үлкен сору ағыны.

     • Бірнеше порт таңдауы: Отандық машиналар үшін кеңінен қолданылатын метрикалық бір түрту фитингтері; Экспорттық жабдыққа арналған Rc әйел жіп нұсқалары.

     • Жеңіл PBT корпусы: Интегралды пішінделген PBT саптама, салмағы аз, шағын робот EOAT үшін жарамды. Тікелей бұрандамен орнатуды немесе кронштейнді орнатуды қолдайды.

     • Майсыз жұмыс: Тек құрғақ сүзілген сығылған ауа қажет, майлы тұманмен майлауға тыйым салынады.

4. Стандартты техникалық шарттар

  0,5 МПа жабдықтау қысымындағы анықтамалық өнімділік

5. ZH‑B қорап түрі VS ZH‑D корпусында тасымалданатын түрі

6. Таңдау бойынша нұсқаулық

     • S / L нұсқасын таңдау

￮ ✅ S Жоғары вакуумдық: күшті адсорбция күшін қажет ететін тегіс тығыздалған дайындамалар.

￮ ✅ L Жоғары ағын: картон, пленка, мата сияқты ағып жатқан дайындамалар, үлкен ағын вакуумдық ағып кетуді өтейді.

     • Саңылау тесіктерін таңдау: Жалпы сорғыштың адсорбция аймағына қарай таңдаңыз. Үлкен саптама жоғары ағынды және жоғары ауа шығынын қамтамасыз етеді. Сығылған ауа қалдықтарын болдырмау үшін тым үлкен саптаманы болдырмаңыз.

     • Порт таңдау: Тұрмыстық автоматтандыруға арналған метрикалық бір түрту фитингтері (06/08/10); Экспорттық машиналарға арналған RC жіп (01/02).

     • Вакуумды анықтау: Кірістірілген қысым сенсоры жоқ. Вакуумды растау немесе бөліктің болмауы дабылы үшін ZSE вакуумдық қысым қосқышын вакуум тізбегіне орнатыңыз.

7. Стандартты пневматикалық схема

     AFC ауа көзіне қызмет көрсету блогы (май тұманына тыйым салынады) → 3/2 электромагниттік клапан → ZH‑B SUP беру порты; VAC вакуум порты → ZFC вакуумдық сүзгісі → вакуумды сорғыш шыныаяқ.

8. Маңызды операциялық ескертулер

     • Майлы тұманды майлағышқа қатаң тыйым салынады. Майдың ластануы кішкентай саптаманы бітеп, сору күшін азайтады.

     • ZFC вакуумдық сүзгісі шаңды бөгеу және саптаманы қорғау үшін вакуум жағына орнатылуы керек.

     • Ұсынылатын қоректендіру қысымы: 0,4~0,5МПа. 0,6 МПа толық қысым астында ұзақ мерзімді үздіксіз жұмыс ұсынылмайды.

     • Эжектор мен сорғыштың арасындағы шлангты мүмкіндігінше қысқа ұстаңыз, вакуумға тез жауап беру үшін құбыр көлемін азайтыңыз.

     • Кірістірілген дыбыс өшіргіш элемент ұзақ уақыт пайдаланғаннан кейін шаң жинайды. Сору азайған кезде дыбыс өшіргіш элементін тазалаңыз немесе ауыстырыңыз.
