Бренд: SOLH by Richge Technology | Толық механикалық және интерфейс SMC ZL1 түпнұсқа сериясымен ауыстырылады
 |

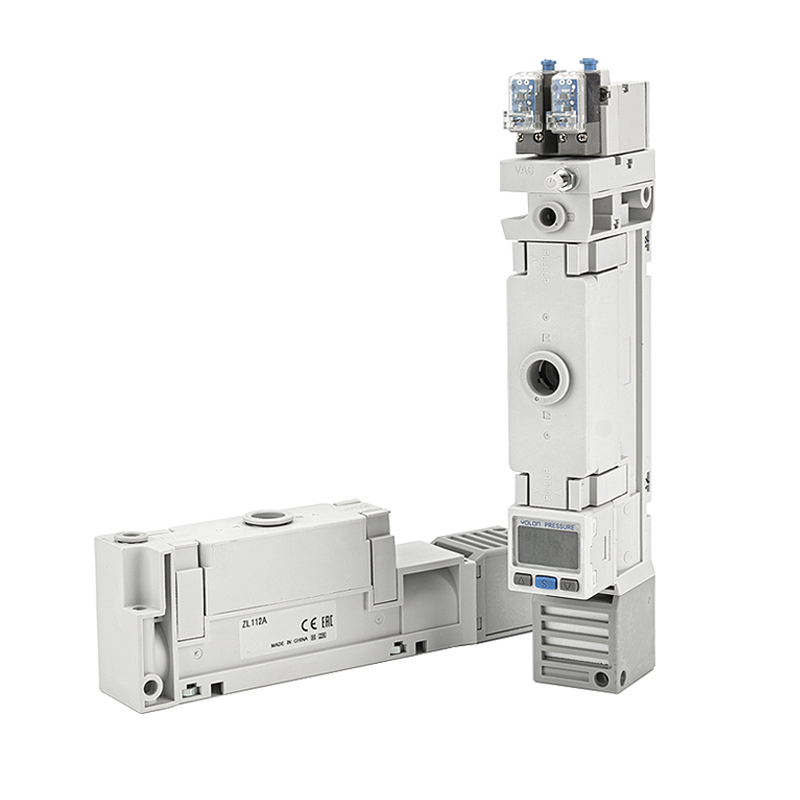

SOLIH ZL1 сериясы SMC ZL1 түпнұсқа өлшемімен және порт орналасуымен толығымен ауыстырылатын көп сатылы диффузор вентури энергияны үнемдейтін вакуумды эжектор құрылымын қабылдайды. Ауаны бірдей тұтыну жағдайында ол жоғары сору ағынын және аз энергия шығынын қамтамасыз етеді. Жоғары жылдамдықты таңдау және орналастыру робот-манипуляторлары және кеуекті дем алатын дайындамалар үшін күшті адсорбциялық қолданбалар үшін кеңінен қолданылады.
Таңдау үшін екі негізгі конфигурация:
• Клапансыз түрі (клапансыз): Тек таза эжектор корпусы, сыртқы электромагниттік клапандар арқылы басқарылады. Арнайы жүйе интеграциясы үшін төмен баға және жоғары икемді.
• Клапан түрі: Біріктірілген жеткізу клапаны, босату клапаны және вакуумдық қысымды анықтау модулі. Қосымша сыртқы клапан компоненттері қажет емес, оңайлатылған құбырлар және жылдамырақ жауап беру. Роботтың қару-жарақ құралына (EOAT) арналған таңдаулы негізгі шешім.
12А үлгісінің сипаттамасы: Максималды сору ағыны 100 л/мин (ANR), жұмыс беруші ауа қысымы 0,4~0,6МПа таза сығылған ауа. Бір түрту фитингтерімен жабдықталған жеткізу порты және вакуумдық порт: Φ6 метрикалық немесе Φ1/2‑дюймдік империал қосымша.

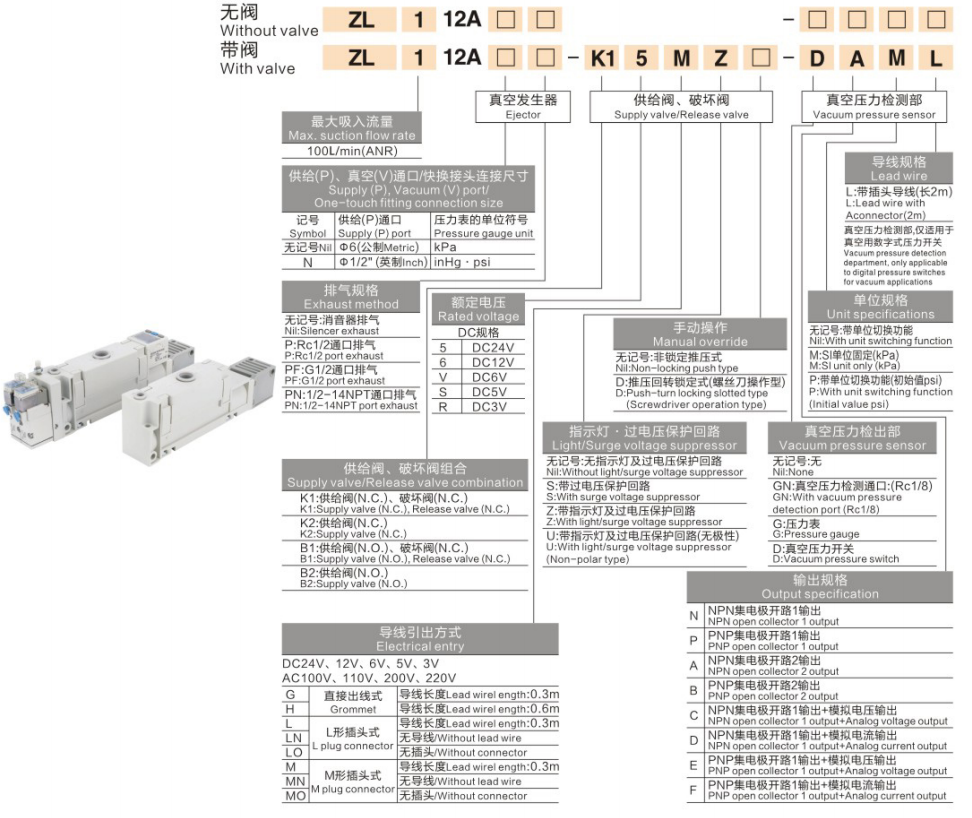

2.1 Клапансыз негізгі кодтау
ZL1‑12A
• ZL1: көп сатылы вакуумды эжектор сериясының коды
• 12A: Өлшем коды, максималды сору ағыны 100 л/мин (ANR)
Толық мысал:ZL1‑12A‑K15MZ‑DAML
|
Код сегменті |
Сәйкес модуль және анықтама |
|
ZL1‑12A |
Серия + өлшем коды (100л/мин) вакуумды эжектордың негізгі корпусы |
|
K1 |
Жеткізу клапаны N.C. + босату клапаны N.C. комбинациясы, жеткізу / босату клапанының жинағы |
|
5 |
Номиналды катушка кернеуі DC24V |
|
M |
M-тәрізді штепсельдік сым шығысы, кабель ұзындығы 0,3 м |
|
Z |
Көрсеткіш шамы және асқын кернеуден қорғау тізбегі бар |
|
D |
Кіріктірілген вакуумдық қысым қосқышын анықтау құрылғысы |
|
A |
NPN ашық коллектордың қос арналы шығыс сипаттамасы |
|
M(L) |
Қысымды ауыстырып-қосқыш кабелі: ашасы бар 0,3м / 2м, тек біреуін таңдаңыз |
3.1 Жабдық(P) / Вакуум(V) портының бір рет түртуге арналған фитинг өлшемі
|
Белгілеу |
Жабдық (P) порты |
Қысым бірліктерінің опциялары |
|
Белгі жоқ / Н |
Φ6 Метрикалық бір рет түрту фитингі |
кПа |
|
Дюймдік нұсқасы |
Φ1/2" Imperial one-touch fitting |
inHg, psi |
3.2 Шығару әдісі
|
Белгілеу |
Шығару сипаттамасы |
|
Белгі жоқ |
Тығыздағышты шығару (стандартты, төмен шуыл өнімділігі) |
|
PR |
1/4 «портты шығару, орталықтандырылған шығаруға арналған сыртқы құбырлар |
|
PG1/2 |
G1/2 порты, үлкен ағынды орталықтандырылған сорғыш |
|
PN1/2‑14NPT |
Солтүстік-американдық жабдыққа арналған NPT 1/2‑14 портты шығару |
3.3 Номиналды кернеу
|
Код |
Кернеу сипаттамасы |
|
5 |
DC24V (өнеркәсіптік негізгі) |
|
6 |
DC12V |
|
V |
DC6V (міндетті емес) |
|
VDC |
DC5V (тек тапсырыс бойынша жасалған) |
3.4 Жеткізу клапаны және босату клапанының комбинациялары (клапандары бар үлгілер үшін)
|
Код |
Клапан комбинациясы |
Функция сипаттамасы |
|
K1 |
Жеткізу клапаны N.C. + босату клапаны N.C. |
Вакуумның пайда болуы үшін қуат беру; жылдам үзіліс-вакуум үшін босатуды қуаттандырыңыз. Стандартты негізгі таңдау. |
|
K2 |
Жабдық клапаны N.C. (босату клапаны жоқ) |
Тек жабдықтауды бақылау; вакуум табиғи түрде шығарылады, құны оңтайландырылған шешім. |
|
B1 |
Жабдықтау клапаны N.O. + Босату клапаны N.C. |
Арнайы вакуумдық жұмыс жағдайлары үшін, әдетте ашық жеткізу клапаны, қуат өшірілгенде үздіксіз ауа беру. |
|
B2 |
Жабдықтау клапаны N.O. (босату клапаны жоқ) |
Негізгі қалыпты-ашық жабдықтау конфигурациясы. |
3.5 Қолмен қайта анықтау функциясы
|
Белгілеу |
Қолмен қайта анықтау жұмыс режимі |
|
Белгі жоқ |
Бекітпейтін түйме: қуат беру үшін басыңыз, қалпына келтіру үшін босатыңыз. |
|
D |
Бұрылмалы құлыптау түрі (бұрауышпен жұмыс істейді), іске қосу және жөндеу кезінде үздіксіз ауа беру үшін құлып. |
3.6 Индикатор шамы және асқын кернеуден қорғау тізбегі
|
Белгілеу |
Конфигурация сипаттамасы |
|
Белгі жоқ |
Көрсеткіш шамы және артық кернеуден қорғау тізбегі жоқ. |
|
S |
Катушканың қызмет ету мерзімін ұзарту үшін кірістірілген асқын кернеуді тоқтату тізбегі. |
|
Z |
Қосылған күйді визуализациялау үшін индикатор шамы және артық кернеуден қорғау тізбегі. |
|
U |
Полярлықсыз индикатор шамы және асқын кернеуден қорғау тізбегі, еркін сымдарға рұқсат етіледі. |
3.7 Электрлік кіріс / сым шығысы режимі
|
Код |
Кабель шығысының анықтамасы |
|
G |
Кабель кіреберісі, кабель ұзындығы: 0,3 м |
|
H |
L-пішінді ашалы розетка, кабель ұзындығы: 0,6 м |
|
Л.Н |
L-тәрізді штепсельдік сым, жеткізілмеген кабель (тұтынушы өзі дайындайтын сым сымы) |
|
M |
M-тәрізді штепсельдік розетка, кабель ұзындығы: 0,3 м |
|
М.Н |
M-тәрізді штепсельдік сым, жеткізілмеген кабель (тұтынушы өзі дайындайтын сым сымы) |
3.8 Вакуумдық қысым құрылғысы (тек вакуумды анықтаумен жабдықталған қондырғылар үшін жарамды)
|
Белгілеу |
Бірлік параметрі |
|
Белгі жоқ |
Көп модульді ауыстырып-қосқыш: кПа/инHg/psi таңдауға болады |
|
M |
Бекітілген бірлік, тек кПа |
|
S |
Көп блокты ауыстырып қосуға болады, зауытта psi мәніне алдын ала орнатылған |
|
P |
Көп блокты ауыстырып қосуға болады, зауытта psi мәніне алдын ала орнатылған |
3.9 Вакуумдық қысымды анықтау модулі
|
Белгілеу |
Анықтау функциясы және қолданбасы |
|
Белгі жоқ |
Анықтау бірлігі жоқ; таза эжектор корпусы, сыртқы сенсорды бөлек қосыңыз. |
|
Г.Н |
Вакуумды анықтау порты (Rc1/8), сыртқы сандық манометрді немесе PLC қабылдау модулін қосыңыз. |
|
G |
Жергілікті жердегі визуалды вакуум деңгейін оқуға арналған кірістірілген аналогтық манометр. |
|
D |
Кіріктірілген вакуумдық қысым қосқышы, шығыс қосқышы / жетіспейтін бөлік дабылы және дайындаманың орнындағы кері байланыс үшін аналогтық сигнал. |
3.10 Шығыс спецификациясы (D-типті вакуумдық қысым қосқышы үшін)
|
Код |
Шығыс режимінің сипаттамасы |
|
N |
NPN ашық коллектордың 1 арналы шығысы, PLC NPN кіріс арнасы үшін стандартты |
|
P |
PNP ашық коллекторлы 1 арна шығысы |
|
A |
NPN ашық коллекторлы қос арналы тәуелсіз шығыс |
|
W |
PNP ашық коллекторлы қос арналы тәуелсіз шығыс |
|
C |
NPN 1 арналы қосқыш + аналогтық кернеу шығысы |
|
D |
NPN 1 арналы қосқыш + аналогтық ток шығысы |
|
E |
PNP 1 арналы қосқыш + аналогтық кернеу шығысы |
|
F |
PNP 1 арналы қосқыш + аналогтық ток шығысы |
3.11 Қысымды ауыстырып-қосқыш кабельдің сипаттамасы (D-түрі үшін)
|
Код |
Кабель анықтамасы |
|
L |
Алдын ала құрастырылған қосылатын кабель, жалпы ұзындығы: 2 м |
|
M |
Алдын ала жинақталған қосылатын кабель, жалпы ұзындығы: 0,3 м |
|
Параметр элементі |
Стандартты спецификация |
|
Жұмыс принципі |
Көп сатылы диффузор вентури вакуумды эжектор, жоғары тиімді энергия үнемдейтін құрылым |
|
Максималды сору ағыны (12А өлшемі) |
100л/мин (ANR) |
|
Стандартты жеткізу ауа қысымы |
0,4 ~ 0,6 МПа |
|
Жабдықтау / вакуумдық порт |
Бір рет түрту арқылы фитинг: Φ6 Metric / Φ1/2" Imperial қосымша |
|
Шығару опциялары |
Стандартты дыбысты өшіргішті шығару; PR / PG / PN порты типті орталықтандырылған сыртқы шығару қосымша |
|
Номиналды катушкалар кернеуі |
DC24V / DC12V / DC6V; DC5V тапсырыс бойынша қол жетімді |
|
Электрлік кіру опциялары |
G тромб / H‑L пішінді тығын / M‑M пішінді тығын; Тұтынушы сымдарына арналған LN / MN кабелі жоқ нұсқасы |
|
Вакуумды анықтау құрылғысы |
Анықтау жоқ / GN анықтау порты (Rc1/8) / G жергілікті манометр / D кірістірілген вакуумдық қысым қосқышы |
|
Сигнал шығысы |
NPN / PNP бір-екі арналы қосқыш шығысы; аналогтық кернеу / ток шығысы қосымша |
|
Индикатор және кернеуден қорғау |
Қорғаныс жоқ / S кернеуінен қорғау / Z индикаторы+қорғау / U полярлықсыз индикатор+қорғау |
|

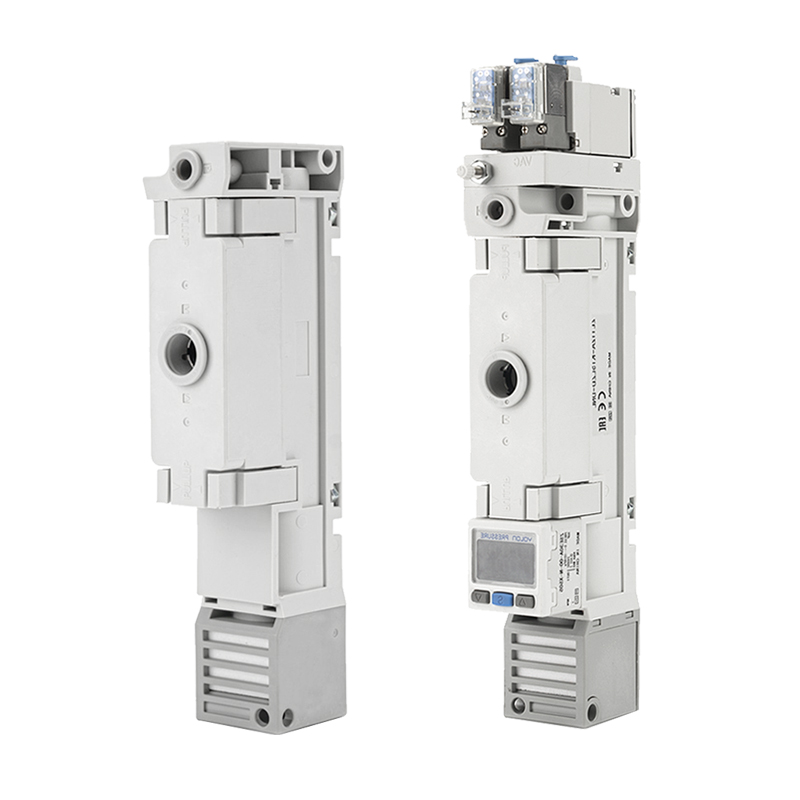

Салыстыру элементі |
ZL1‑12A түрі клапансыз |
ZL1‑12A‑K1 типті клапанмен… |
|
Біріктірілген клапандар |
Кіріктірілген клапандар жоқ, сыртқы 3 жақты соленоидты клапан қажет |
Біріктірілген жеткізу клапаны + босату клапаны (K1/K2/B1/B2 сериясы) |
|
Вакуумдық үзіліс әдісі |
Сыртқы клапан немесе табиғи босату арқылы басқарылады |
Дайындаманы жылдам түсіру үшін кіріктірілген босату клапаны арқылы жылдам вакуумдық үзіліс |
|
Жауап беру жылдамдығы |
Сыртқы клапан мен құбыр желісінің орналасуына байланысты |
Жоғары цикл жылдамдығы робот қолданбасы үшін жылдамырақ интеграцияланған жауап |
|
Құбырлардың күрделілігі |
Бөлек клапандар, фитингтер және сүзгі керек-жарақтары қажет |
Жоғары интеграцияланған, алаңдағы ең аз құбыр жұмыстары |
|
Құны және икемділік |
Ең аз шығын, жүйені жобалаудың максималды икемділігі |
Робот EOAT соңғы эффекторы үшін қолайлырақ интеграция деңгейі |
|
Қысымды анықтау |
Сыртқы вакуумдық қысым қосқышы қажет |
Қосымша G манометрі / D вакуумдық қысым қосқышы |
1-шешім: Клапансыз құны оңтайландырылған схема
AFC2000 мұнай емес екі бірлікті ауа көзін өңдеу → 3V110 3 жақты соленоидты клапан → ZL1‑12A клапансыз вакуумды эжектор → ZPT вакуумды сорғыш
2-шешім: Клапанның жоғары жылдамдықты роботты таңдау және орналастыру тізбегі бар
AR қысым реттегіші → ZL1‑12A‑K15MZ‑DAML (біріктірілген қоректендіру клапаны, босату клапаны және вакуумдық қысым қосқышы) → роботтың соңғы эффекторының сорғышы, дайындаманың жетіспейтін автоматты дабыл функциясына қолдау көрсетіледі.
3-шешім: Көп банктік орталықтандырылған ауа жеткізу тізбегі
AFC үлкен ағынды мұнай емес екі блок → клапан эжекторы коллектор жинағы бар бірнеше ZL1 → көп сору шыныаяқ синхронды материалды таңдау.
• Порт өлшемі: Стандартты PU6 / Φ6 түтіктері үшін таңбасыз метрикалық портты таңдаңыз. Империялық Φ1/2" түтіктері үшін императорлық портты inHg/psi қысым бірлігімен бірге көрсетіңіз.
• Шығару: Төмен шуы бар шеберхана ортасы үшін дыбыс өшіргіштің стандартты шығатын газын сақтаңыз. Белгіленген қауіпсіз аймаққа шығару үшін PR / PG / PN порты типті орталықтандырылған сорғышты қолданыңыз.
• Вольтаж: Тұрмыстық автоматика жабдықтары үшін DC24V(код 5); Еуропалық экспорттық немесе төмен вольтты құрылғылар жобалары үшін DC12V / DC6V.
• Клапан комбинациясы: Стандартты жоғары жылдамдықты таңдау және орналастыру үшін K1 (N.C. жеткізу + N.C. шығару); Шығындарды азайту үшін K2; B1/B2 қалыпты ашық вакуумды ұстаудың ерекше жұмыс жағдайлары үшін.
• Анықтау талабы: PLC бөлігінің жоқ дабылы үшін D вакуумдық қысым қосқышын (NPN/PNP сәйкес PLC кіріс түріне) таңдаңыз; G орнында визуалды тексеруге арналған жергілікті манометр; Үшінші тараптың сыртқы деректерін алуға арналған GN анықтау порты.
• Индикатор және кернеуден қорғау: Шкафтың диагностикалық көрсеткіші үшін Z / U нұсқасын таңдаңыз; Ылғалды, ауыр жұмыс ортасы үшін S асқын кернеуден қорғау.
• Қолмен қайта анықтау: Жиі іске қосу және жөндеу сценарийлері үшін D итермелеумен құлыптауды қолмен қайта анықтауды таңдаңыз, құлыпталған үздіксіз ауа беруді қолдаңыз.
• 3C электроникасы ПХД және чипті таңдау және орналастыру жылдамдығы жоғары
• Литий-ионды аккумуляторлық электрод парағы материалды тасымалдау
• Картон және кеуекті-материалдың күшті адсорбциясы
• Шыны және металды ауыр жүкті роботты жинау
• Инъекциялық қалыптау роботының бөлігін алу және құю
• Азық-түлік өнімдерін өңдеуге арналған қаптаманы тартып алу қолданбасы
• Жоғары жылдамдықты роботты тасымалдау жүйелерін сұрыптайтын логистикалық
• Майлы тұманды FRL қондырғыларын (AC / BC сериясы үш бірлік) ҚОЛДАНБАҢЫЗ вакуумды эжекторға ауа беру үшін. Майлау майы көп сатылы диффузор саңылауларын бітеп тастайды, AFC мұнай емес екі бірлік ауа көзін өңдеу құрылғысын қабылдауы керек.
• ZFC кірістірілген вакуумдық сүзгіні жоғарғы ағынға міндетті түрде орнатыңыз. Кішкентай көп сатылы саңылаулар шаңға сезімтал; сору ағыны бөлшектердің ластануымен бітеліп қалса, қатты нашарлайды.
• Шаңсорғыштың тез жиналуын және тұрақты сору өнімділігін қамтамасыз ету үшін эжектор мен сорғыштың арасындағы шланг ұзындығын мүмкіндігінше қысқа етіп ұстаңыз.
• Оңтайлы жеткізу ауа қысымының диапазоны 0,4~0,6МПа. Жеткіліксіз қысым әлсіз соруға әкеледі; шамадан тыс қысым сығылған ауаны тұтынуды арттырады.
• Клапандары бар модельдер үшін басқару шкафтарының ішіндегі электромагниттік катушкалардың қызмет ету мерзімін ұзарту үшін кірістірілген кернеуден қорғау тізбегі бар Z / S / U нұсқаларын таңдаңыз.
• PR / PG / PN орталықтандырылған сору конфигурациялары үшін шығатын құбырларды кедергісіз ұстаңыз, кері қысым вакуумдық құрылыс өнімділігін айтарлықтай төмендетеді.
