Бренд: SOLH by Richge Technology | Drop-in ауыстыру SMC ZL212 орнату өлшемімен үйлесімді
 |

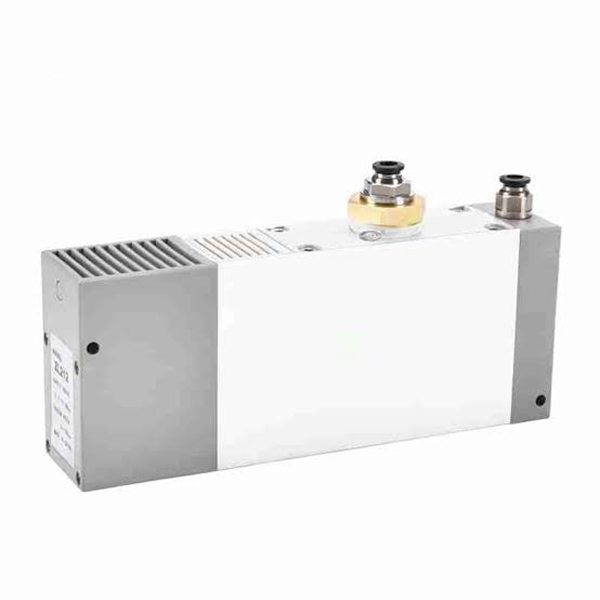

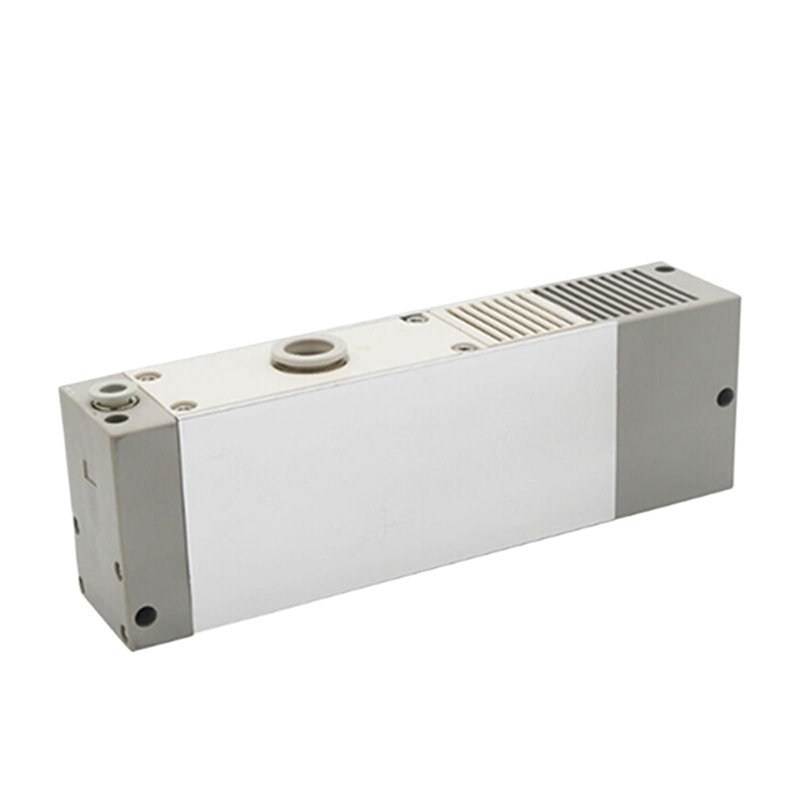

ZL212 сериясы ZL112 сериясынан алынған үлкен ағынды көп сатылы вакуумды эжектор болып табылады. Үлкенірек саптама тесігімен жабдықталған ол жоғары вакуум деңгейін және жақсартылған сору ағынын қамтамасыз етеді. Үлкен сорғыштар, кеуекті дайындамалар және ағыны жоғары жұмыс жағдайлары үшін арнайы әзірленген. Роботтық манипуляторлар, қаңылтыр және шыны материалдарын өңдеуге арналған негізгі вакуумдық қондырғы ретінде кеңінен қолданылады.
|
Параметр элементі |
Техникалық сипаттама |
|
Өнімнің орны |
ZL112 жетілдірілген жетілдірілген үлгісі, жоғары вакуум және жоғары ағын үшін үлкен саптама |
|
Қолданылатын сұйықтық |
Қысылған ауа |
|
Ауа қысымын беру |
0,3~0,7МПа, оңтайлы жұмыс диапазоны: 0,45~0,5МПа |
|
Вакуумдық дәрежесі |
-90 ~ -95кПа |
|
Сору ағыны |
ZL112-ден 30% жоғары, кеуекті дайындамалар мен үлкен сорғыштар үшін жарамды |
|
Ауаны тұтыну |
Көп сатылы диффузордың дизайны, бір сатылы вакуумды эжектормен салыстырғанда 40%-дан астам энергияны үнемдеу |
|
Қоршаған ортаның температура диапазоны |
-5℃ ~ 60℃ |
|
Порт қосылымы |
SMC ZL212 монтаждық өлшемімен толығымен ауыстырылатын стандартты бір түрту фитингі / жіп порты |

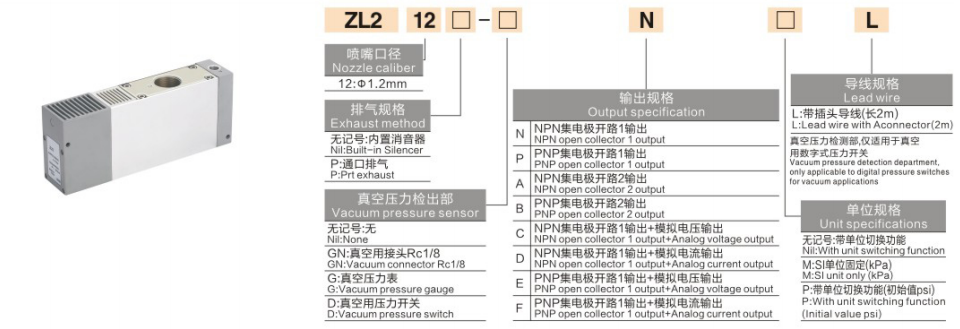

Негізгі формат:ZL212‑□‑□‑□‑□
Клапанның кеңейтілген форматы:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Позиция |
Код |
Анықтама және егжей-тегжейлі сипаттама |
|
1-4 |
ZL212 |
Көп сатылы вакуумды эжектордың сериялық коды, ZL112-мен салыстырғанда үлкен саптама тесігі |
|
5-ші |
Белгі жоқ |
Тығыздағышты шығару, жалпы шеберхана үшін стандартты шуды азайту |
|
|
P |
Портты шығару, жоғары ағынды немесе орталықтандырылған сорғышты орнатуға арналған |
|
6-шы |
Белгі жоқ |
Вакуумды анықтау модулі жоқ |
|
|
Г.Н |
Сыртқы манометрді қосуға арналған Rc1/8 вакуумды анықтау порты |
|
|
G |
Кірістірілген Y40Z механикалық вакуумдық манометр |
|
|
D |
Кірістірілген сандық вакуумдық қысым қосқышы |
|
7-ші |
N |
NPN ашық коллектордың 1 арналы шығысы |
|
|
P |
PNP ашық коллекторлы 1 арна шығысы |
|
|
A/B/C/D/E/F |
Көп арналы шығыс / аналогтық сигнал шығысы және басқа кеңейтілген функциялар |
|
8-ші |
L |
2-метрлік алдын ала құрастырылған штепсельдік кабель |
|
|
М / П |
Тұрақты блок / ауыстырылатын блок (кПа / psi қосымша) |
|
Үлгі |
Негізгі конфигурация |
Типтік қолданба |
|
ZL212 |
Стандартты негізгі блок, өлшеуіш жоқ, кірістірілген клапан жоқ |
Жалпы жоғары ағынды қолдану, сыртқы соленоидты клапан қажет |
|
ZL212‑Г.Н |
Rc1/8 сыртқы вакуум өлшегіш интерфейсі |
Оқу үшін сыртқы қосылған вакуум өлшегіш қажет қолданбалар |
|
ZL212‑D |
Кірістірілген сандық вакуумдық қысым қосқышы |
PLC басқаруына арналған сандық вакуумдық оқу және электр сигналының кері байланысы |
|
ZL212‑P |
Кіріктірілген дыбыс өшіргішсіз порт типті сору нұсқасы |
Жоғары ағынды орталықтандырылған шығару сценарийлері, шуға сезімтал емес орта |
|
ZL212‑G |
Y40Z механикалық вакуум өлшегішімен жабдықталған |
Жергілікті механикалық вакуум деңгейінің үнемді көрсеткіші |
|
Салыстыру элементі |
ZL112 |
ZL212 |
|
Саңылау тесігі |
Φ1,2мм |
Үлкенірек саптама |
|
Вакуумдық дәрежесі |
-88 ~ -92кПа |
-90 ~ -95кПа, жоғары вакуумдық өнімділік |
|
Сору ағыны |
Орташа ағын жылдамдығы |
+30% жоғары сору ағыны |
|
Қолайлы жұмыс жағдайы |
Кәдімгі сорғыштар, шағын-орта дайындамалар |
Үлкен сорғыш, кеуекті дайындама, парақ пен шыны, ағуы жоғары ілмектер |
|
Базалық үлгідегі баға анықтамасы |
245 бастап |
478-ден бастап, шамамен. Бірдей конфигурацияда 20% жоғары |
• Жақсартылған көп сатылы вентури өнімділігі: Жақсартылған вакуум деңгейі мен сору ағыны, жоғары ағып кететін пневматикалық вакуумдық тізбектерге тамаша бейімделу.
• Толығымен біріктірілген модульдік опциялар: Электромагниттік қоректендіру / босату клапаны, дыбыс өшіргіш, механикалық / сандық вакуум өлшегіш және қысым қосқышы қосымша қосалқы бөлшектерді азайта отырып, бір бөлікті конфигурациялау үшін қол жетімді.
• Төмен шулы құрылыс: Кірістірілген дыбыс өшіргіш, шу деңгейі ≤70дБ, қарапайым зауыттық цех ортасына қолайлы.
• Техникалық қызмет көрсетусіз тұрақты жұмыс: Қозғалыссыз механикалық құрамдас бөліктер, 24 сағат үздіксіз өндіріс үшін ұзақ қызмет ету мерзімі.
• Үйлесімді орнату ізі: ZL112 көмегімен ауыстырылатын орнату өлшемі, тікелей өрісті жаңартуды ауыстыруды қолдайды.
• Шағын-орта дайындама және бір сорғышты қолдану: жақсырақ бағалық өнімділік үшін ZL112 таңдаңыз.
• Үлкен сорғыш шыныаяқ, кеуекті материал, шыны парақ немесе ағып кетуі жоғары вакуумдық ілмек: жеткілікті вакуум және ағын сыйымдылығы үшін ZL212 алыңыз.
• Автоматты циклды басқару: K1 қос клапан нұсқасын таңдаңыз (жабдықтау + босату клапаны), жабық цикл сигналы үшін вакуумдық қысым қосқышымен сәйкестендіріңіз.
• Сайттағы визуалды бақылау және іске қосу: сандық вакуум мәнін тікелей оқу үшін D сандық қысымды ауыстырып-қосқыш нұсқасын таңдаңыз.
• Шыны, қаңылтыр, ағаш тақта және үлкен өлшемді пластина компоненттерін роботпен өңдеу
• Кеуекті дайындаманың адсорбциясы: картон, көбік, тоқыма және өткізгіш материалды іріктеу
• Үлкен аумақты көп сорғыш қондырғысына арналған жоғары ағып кету вакуумдық тізбегі
• Автоматты құрастыру желісі, инъекциялық қалыптау роботын құю және материалды тасымалдау
• Логистикалық жабдық үлкен өлшемді тауарларды вакуумды қабылдау станциясы
