ZU сериялы кірістірілген тікелей вакуумды эжектор

ZU сериялы кірістірілген тікелей вакуумды эжектор | SOLH түзу түтік кірістіру түрі вакуум генераторы

Бренд: SOLH by Richge Technology | SMC стандартты ауыстырылатын кірістірілген вакуумды эжектор

1. Өнімге шолу

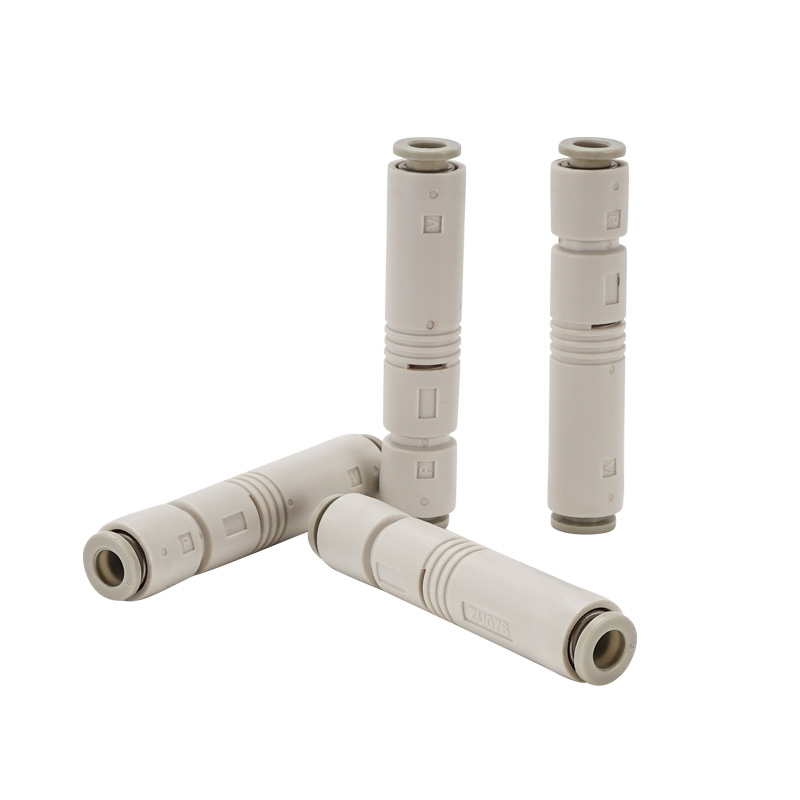

     ZU сериясы кірістірілген түзу түтік вакуумды эжектор болып табылады. Вакуум порты мен ауа беру порты коаксиалды түрде түзу сызықта орналасқан. Ол ең кіші өлшемді, өте жеңіл салмақты және кеңістікті үнемдейтін орнатуды ұсынады. Бөлінген сорғыштар, қозғалатын компоненттер және тар шектеулі кеңістік үшін қолайлы.

2. Негізгі құрылым және жұмыс принципі

     • Құрылымы: SUP жеткізу порты → саптама → диффузор бөлімі → VAC вакуумдық порты → EXH шығару порты, интегралды түрде құйылған шайыр корпусы.

     • Принцип: Саптама арқылы сығылған ауаның жоғары жылдамдықты ағыны вакуумдық адсорбция үшін вакуум портында теріс қысым жасайды; кіріктірілген дыбыссыздандыру құрылымы бар сорғыш.

     • Материал: Негізгі корпус: инженерлік PBT шайыры; бір рет түрту: POM. Мыссыз және фторсыз, RoHS сәйкес.

     • Салмағы: ZU05 ≈6,5г, ZU07≈7,0г; Жаңа ZU□А жетілдірілген нұсқасы бар болғаны 3,9 г.

3. Модельді кодтау ережесі (SMC стандарты)

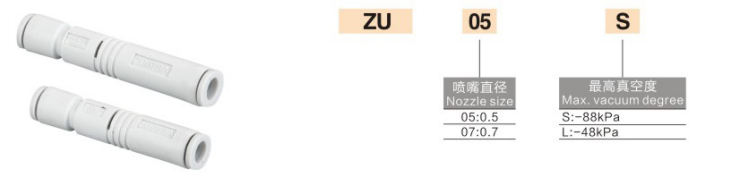

  Ескі нұсқа (ZU05 / ZU07)

  Пішім: ZU + саптама тесігі + түрі (S/L)

     • ZU05S: Φ0,5 саптама, жоғары вакуум түрі (-84кПа)

     • ZU05L: Φ0,5 саптама, жоғары ағын түрі (-48кПа)

     • ZU07S: Φ0,7 саптама, жоғары вакуумдық түрі

     • ZU07L: Φ0,7 саптама, жоғары ағын түрі

  Жаңа жақсартылған нұсқа (ZU□A, қысқарақ және жеңілірек)

  Пішім: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Жоғары вакуум (-87~-90кПа); L = Жоғары ағын (-48кПа)

     • A = жаңартылған нұсқасы: ұзындығы 11% қысқарды, салмағы 40% қысқарды

4. Негізгі параметрлер кестесі @0,45 МПа стандартты жабдықтау қысымы

5. S жоғары вакуум VS L жоғары ағын

     • S Жоғары вакуум түрі: Ең жоғары вакуум -84~-90кПа. Кішкентай сорғыштар үшін, электронды компоненттер мен жұқа пленкалар сияқты күшті адсорбциялық күшті қажет ететін жұқа, жақсы тығыздалған дайындамалар.

     • L Жоғары ағын түрі: Үлкен сору ағынымен соңғы вакуум -48кПа. Кеуекті/кедір-бұдыр бетті дайындамалар, үлкен сорғыштар, жоғары ағып кету және жылдам жауап беру сұранысы үшін қолайлы, мысалы. картон және ағаш тақта.

6. Орнату және құбырлар бойынша нұсқаулық

  1. Орнату: Кез келген бағытта орнатылады, бекіту кронштейнінің қажеті жоқ; тікелей ауа құбырының ортасына салуға болады.

  2. Құбырлар

￮ SUP жеткізу порты: Φ6 ауа түтігін қосыңыз (стандартты)

￮ VAC вакуумдық порты: сорғыш шыныаяқты / вакуумдық құбырды қосыңыз

￮ EXH шығару порты: атмосфераға ашық, блоктамаңыз

  3. Қысым: Стандартты 0,45МПа, жұмыс диапазоны 0,1~0,6МПа

  4. Температура: 5~50℃ (ауа көзінде мұздану жоқ)

7. Типтік қолданба сценарийлері

     • 3С электроника, жартылай өткізгіш, шағын сорғыштары бар таратылған адсорбция

     • Автоматтандыру өндірістік желісі, жылжымалы бөлшектер / роботтың соңғы эффекторы

     • Тар орнату кеңістігі, жеңіл және жоғары жылдамдықты жауап беретін қолданбалар

     • Жұқа қағазды, жұқа пленканы, ұсақ бөлшектерді және электронды чиптерді өңдеу

8. Таңдауды салыстыру: ZU vs ZB vs ZL
