PBM/PBX сериялы көп сатылы вакуум генераторы

PBM / PBX сериялы шағын көп сатылы көп энергиялы вакуумды эжектор | Piab стиліндегі жиналмалы вакуумдық генератор

Бренд: SOLH by Richge Technology | Ультра жұқа қабаттасатын екі сатылы Вентури вакуумдық генераторы

1. Өнімге шолу

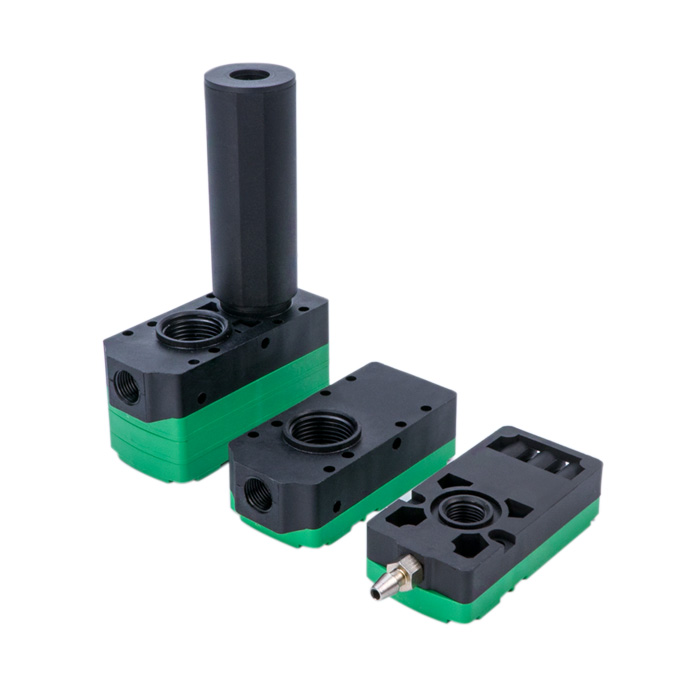

   PBM / PBX - бұл Piab стиліндегі шағын екі сатылы диффузиялық көп сатылы вакуум генераторлары, сонымен қатар көп энергиялы вакуум генераторлары ретінде белгілі. Олар ультра жұқа жеңіл корпусы бар модульдік жинақталатын дизайнды қабылдайды. PBM стандартты кіріктірілген дыбысты өшіргіш нұсқасы, ал АТС құрамдас сыртқы дыбыс өшіргіш түрі. Үш функционалды нұсқасы қол жетімді: клапансыз А типі, қоректендіру клапаны бар В түрі, С түрі толық көп энергияны біріктірілген модель.

  Негізгі орналасу: ықшам із, аз ауа тұтыну және үлкен сору ағыны. Бірнеше сорғыш шыныаяқтар үшін тәуелсіз басқарумен көп қабатты коллекторлы жинақтауды қолдайды. Көбік сорғыштары бар EOAT роботы, паллеттеу және кеуекті дайындамалар үшін өте қолайлы.

      • PBM Standard Mini: Кірістірілген дыбыс өшіргіш, жұқа корпус, төмен шу, бір блокқа немесе жинақталған жинаққа жарамды

      • АТС X-mini Құрама түрі: Алынбалы сыртқы дыбыс өшіргіш картридж, жоғарырақ соңғы вакуум, үлкен ағын және жақсырақ жылуды тарату, жоғары циклді үздіксіз жұмыс істеуге арналған

  Өлшем сорттары: 5/10/20/30. Бұл сан вакуумдық сорғы қуатының баламалы рейтингін білдіреді (0,05~0,3кВт). Функционалды нұсқалар: Негізгі клапансыз, В біріктірілген қоректендіру клапаны, C толық көп энергиялы үлгі (қоректендіру клапаны + ажырату клапаны + вакуумдық қысымды анықтау + реттелетін вакуумдық үзіліс дроссель).

2. Модельді кодтау ережесі

  Мысалы: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / АТС

￮ PBM: Кірістірілген дыбыс өшіргіші бар стандартты шағын түрі

￮ АТС: сыртқы дыбыс өшіргіш картриджі бар құрама X-мини түрі

     • 10: Өлшем коды (5/10/20/30)

￮ 5: Микро шағын ағын, ұсақ құрамдас бөліктер

￮ 10: Шағын-орта ағын, 3С шағын бөліктер

￮ 20: Орташа ағынды бестселлер, картон, пленка және көбік сорғыш

￮ 30: Үлкен ағын, кең аумақты кеуекті парақ және паллеттеу

     • A/B/C: Функционалды нұсқа

￮ A: Клапансыз негізгі блок, тек генератор корпусы, сыртқы соленоидты клапанмен басқарылады

￮ B: Жалғыз клапан нұсқасы, кірістірілген электромагниттік клапан, қосымша бір жақты қысымды ұстайтын клапан, табиғи вакуумды босату

￮ C: Толық көп энергия нұсқасы, қоректендіру клапаны + вакуумды ажырату клапаны + сандық вакуумдық қысым қосқышы + реттелетін соққы дроссель

     • K1: Клапан комбинациясының коды, K1 = Қалыпты жабық жеткізу клапаны + Қалыпты жабық ажырату клапаны

     • 5/6: Катушка кернеуі: 5=DC24V, 6=DC12V

     • L/M: Сым сымының сипаттамасы

     • FN: Қысым қосқышының шығысы (NPN/PNP, бірлік қосымша кПа/дюйм Hg)

  Тапсырыс беру мысалы: PBM20-C. Анықтама: PBM стандартты кірістірілген дыбыс өшіргіш, өлшемі 20, C типті толық көп энергиялы үлгі, біріктірілген қоректендіру және ажырату клапаны, реттелетін вакуумды үзу және вакуумды анықтау дабылы.

3. PBM VS PBX негізгі айырмашылығы

4. A/B/C нұсқасы Функцияны салыстыру

5. Техникалық сипаттаманың қысқаша мазмұны

  Өнімділік @0,5МПа Жабдық қысымы

6. Таңдау нұсқаулығы

  PBM немесе PBX таңдаңыз

     • ✅ PBM: Шектеулі орнату кеңістігі, робот EOAT, тұрақты үзіліс циклі, шығыңқы дыбыс өшіргіш қажет емес

     • ✅ АТС: Көбік сорғыш шыныаяқ, кеуекті картон, ұзақ үздіксіз жұмыс, жоғары ағын және вакуум қажет

  A / B / C нұсқасын таңдаңыз

     • ✅ C нұсқасы Multi-Energy: Робот қолданбасы, жылдам босату + жетіспейтін бөлікті анықтау дабылы, сыртқы клапандар мен құбырларды азайту (қажет)

     • ✅ В нұсқасы: Шектеулі бюджет, үрлейтін вакуумды босату жоқ, дайындама өз салмағымен босатылады

     • ✅ А нұсқасы: Қолданыстағы сыртқы электромагниттік клапаны бар бекітілген арматура, сатып алудың ең төмен құны

  Жиналмалы коллектор мүмкіндігі (PBM/PBX негізгі артықшылығы)

     PBM5 16 қабатқа дейін жинақтай алады; PBM10 12 қабатқа дейін қолдайды. АТС бірдей жинақтау мүмкіндігін бөліседі. Әрбір қабат өзара кедергісіз тәуелсіз вакуумдық схемаға ие, бір негізгі ауаны бөліседі. Көп станциялы тасымалдау және көп саптамалық модульдер үшін ең жақсы таңдау.

     Тығыздау материалы: жалпы шарттар үшін NBR; Азық-түлік немесе қышқыл/сілті коррозиялық орталарға арналған FKM.

7. C типті көп энергиялы модельге арналған пневматикалық схема

     Ауа көзі → AFC ауа сүзгісі (май тұманына тыйым салынады) → AR қысым реттегіші → PBM/PBX-C ауа беру порты; Вакуум порты → ZFC вакуумдық сүзгісі → сорғыш. Екі DC24V сигнал сымы PLC-ге қосылады: біреуі вакуумдық адсорбцияны басқаруға арналған, екіншісі реттелетін үрлеуді вакуумдық үзіліс үшін. Вакуумдық кері байланыс сигналы дайындаманың жетіспейтінін / құлағанын анықтау үшін қолданылады.

8. Операциялық ескертпелер

     • Ауа беру құрғақ және сүзгіден өткен болуы керек, май тұманды майлағышқа тыйым салынады. Майдың ластануы екі сатылы саңылауларды бітеп тастайды.

     • ZFC вакуумдық сүзгісі вакуумдық құбырға орнатылуы керек. Шаң саңылауларды оңай бітеп тастайды және сору күшін азайтады.

     • АТС сыртқы дыбыс өшіргіш картриджі толығымен орнатылған болуы керек; оны алып тастау өте қатты шуды тудырады.

     • C типті вакуумдық дроссельді баяу реттеңіз. Шамадан тыс ашу жұқа үлбір мен қағаз дайындамаларын ұшырып жібереді.

     • Көп блокты қабаттасқан коллекторлы жинақ үшін барлық блоктардағы қысымды тұрақтандыру үшін негізгі ауа беру құбырын үлкейтіңіз.

     • Кең температураға төзімділік; төмен температура жағдайында ауа көзінде мұзданудың болмауын қамтамасыз етіңіз.
