Пневматикалық компоненттер сериясы

SOLH VM2 (VM200) орташа механикалық қалқымалы клапан сәйкес SMC үлгілерімен толығымен ауыстырылады. Cv=0,87 ағын коэффиценті бар орташа қалқымалы конструкциясы бар оның өткізу қабілеті стандартты Rc1/4 портымен және қосымша NPT/G1/4 жіптерімен жабдықталған шағын VM1 сериясынан шамамен 8 есе жоғары. Ол 0~1,0МПа төмен жұмыс істейді және вакууммен үйлеспейді, майланбайтын тозуға төзімді қалқымалы тығыздағыш пен берік металл корпусты қабылдайды. Бүйірлік порт пен төменгі порт құбырларының схемалары ауыстырылатын жетектердің толық тізбегі арқылы қол жетімді: стандартты POM ролик / қатайтылған болаттан жасалған тозуға төзімді ролик рычагы, бір жақты кері бұруға қарсы ролик, түз плунжер, жалпақ түйме, саңырауқұлақтың апаттық тоқтату басы, жасыл индикатор түймесі және құлыпталатын топса тұтқасы. Шынықтырылған болат шығыршық нұсқасы ауыр жүкті, тозуы жоғары өндірістік желілерге сәйкес келеді. Цилиндр мен сырғанау үстелінің соғу шегін анықтау, жабдықты қолмен жүгіруді іске қосу, айнымалы қондырғының ауасын ауыстыру және қауіпсіздік авариялық блоктау үшін кеңінен қолданылады, ол орау, тоқыма, басып шығару және жалпы автоматтандыру өндірісі желілері үшін негізгі механикалық ауа триггері ретінде қызмет етеді.

SOLH VM4 (VM400) орташа 3 портты қалқымалы механикалық клапан шағын VM1 және жоғары ағынды VM2 сериялары арасында орналасқан баламалы SMC үлгілерімен толығымен ауыстырылады. Оның негізгі артықшылығы -100кПа вакуумнан 1,0МПа оң қысымға дейінгі толық қысым диапазонымен үйлесімділікте, бұл функция VM2 құрылғысында қол жетімсіз. Ол қосымша NPT/G1/8 жіптері және Cv=0,38 ағын сыйымдылығы бар стандартты Rc1/8 портын қабылдайды, бүйірлік және төменгі порт құбырларының орналасуын қолдайды. Қатты металл корпуспен жасалған, ол 1000 м/с² соққыға және ауыр дірілге төтеп береді, ауыр салмақты өндірістік желілерге жарамды, ұзақ қызмет ету мерзімі үшін майланбайтын шаңға төзімді қалқымалы тығыздағышпен. Ауыстырылатын жетектердің толық жинағы берілген: стандартты / қатайтылған үйкеліске қарсы болат роликті рычаг, бір жақты кері бұруға қарсы ролик, тік плунжер, түрлі-түсті саңырауқұлақты апаттық тоқтату түймелері, 2/3 позициялы айналмалы тұтқалар, құлыпталатын түймелер және ауыстырып-қосқыш топса рычагтары. Цилиндр мен сырғанау үстелінің соғу шегін анықтауда, вакуумды адсорбция/шығару тізбектерінде, жабдықты қолмен жүгіруді іске қосуда, машина қауіпсіздігінің авариялық блоктауында және айлабұйым арматурасын ауыстыруда кеңінен қолданылады, бұл вакуум үйлесімділігін және күшті соққыға төзімділікті қажет ететін жұмыс жағдайлары үшін тамаша орташа механикалық іске қосу клапаны.

SOLH ITV жоғары ағынды электропневматикалық пропорционалды клапан балама SMC үлгілерімен толығымен ауыстырылады. Жабық контурлы қысымды кері байланыс жүйесін қолдана отырып, ол DC0–10V кернеуін, 4–20мА ток аналогтық сигналдарын және ±1% FS басқару дәлдігімен және IP65 шаң мен шашыраудан қорғайтын ауа қысымын қадамсыз, жоғары дәлдікпен қашықтан реттеуге қол жеткізу үшін CC-Link, PROFINET, EtherNet/IP қоса, қосымша өрістік автобус байланысын қабылдайды. Үш серия әртүрлі ағын диапазондарын қамтиды: микро төмен ағын үшін ITV1100, әмбебап орташа ағын үшін ITV2100 және 4400 л/мин ANR дейін, 0,005-тен 0,9 МПа реттелетін қысыммен ауыр жоғары ағын үшін ITV3100. Ол Rc/NPT/G жіптерін және итерілетін фитингтерді, кірістірілген LED сандық дисплейін және DC24V төмен қуат көзінде өзін-өзі диагностикалау дабылын қолдайды. Үлкен саңылау цилиндрлерін іске қосу, пленка мен сымның тұрақты кернеуін басқару, жартылай өткізгіш және оптикалық дәлдік процестері, автоматты түрде тарату және жабу, дәнекерлеу және тойтару жабдықтары үшін көп сатылы қысымды ауыстыру, автоматтандырылған өндірістік желілерде цифрлық орталықтандырылған қысымды басқаруды жүзеге асыру үшін бірнеше қол реттегіштерін ауыстыру үшін кеңінен қолданылады.

SOLH XTO674 және INA14 кірістірілген тексеру клапандары вакуумдық және төмен қысымды сұйықтық құбырларында кері ағыннан қорғау үшін сығылған ауамен де, таза сумен де үйлесімді, өте төмен 0,01МПа крекинг қысымы бар бір құрылымдық платформаны ортақ пайдаланады. XTO674 -30 ℃ дейін жұмыс істейтін жезден жасалған криогендік нұсқасы; INA14 стандартты сериясы жезден немесе SUS304 баспайтын болаттан жасалған корпусты қамтамасыз етеді, стандартты NBR тығыздағыштарымен, сонымен қатар қосымша май мен жоғары температураға төзімді FKM және ауа райына төзімді CR тығыздағыштарымен жабдықталған. Ағын көрсеткілері бар ықшам кірістірілген бұрандалы дизайн қосымша кронштейндерсіз тікелей құбырларға орнатылуы мүмкін, бұл вакуумдық генераторлар мен сорғыштар арасында орнатылған кезде вакуум жоғалуы мен кері ауа ағынын тиімді болдырмайды. Екі серияда криогендік жабдықта, вакуумдық өндірістік желілерде, коррозияға төзімді жоғары температуралы сұйықтық тізбектерінде және бір жақты қысымды ұстап тұру және кері ағынды болдырмау үшін жалпы пневматикалық және су құбырларында кеңінен қолданылатын құбырларды модификациясыз тікелей өрісті ауыстыруға арналған бірдей жалпы өлшемдер мен жіп өлшемдері бар.

SOLH ZL112 көп сатылы вентури вакуумды эжекторы стандартты Φ1.2 саптамасымен жабдықталған баламалы SMC үлгілерімен толығымен ауыстырылады. Оның энергияны үнемдейтін көп сатылы құрылымы -88~-92кПа тұрақты вакуумды қамтамасыз етеді және бір сатылы эжекторларға қарағанда ауа шығынын 40%-дан астам азайтады. Жоғары интеграцияланған модульдік дизайнды қабылдай отырып, ол автоматты сору және үрлеу үшін K1 қосарлы беру/босату клапандарын және үнемді K2 жалғыз жеткізу клапанының нұсқаларын ұсынады. Кірістірілген дыбыс өшіргіш 70дБ(A) төмен жұмыс шуды шектейді; екі шығару стилі қол жетімді: стандартты біріктірілген дыбыс өшіргіш түрі және жоғары ағын үшін P орталықтандырылған портты шығару. Қосымша керек-жарақтарға NPN/PNP бір/қос арнасы және аналогтық сигнал шығыстары бар сандық вакуумдық қысым қосқыштары мен аналогты механикалық вакуум өлшегіштері, сонымен қатар әртүрлі штепсельдік қосқыштар, катушкалар кернеуі және қолмен реттеу тұтқалары кіреді. Техникалық қызмет көрсетусіз үздіксіз жұмыс істеу үшін ішкі жылжымалы бөлшектері жоқ, оны вакуумға жауап беру уақытын қысқарту үшін тікелей роботтың соңғы эффекторларына орнатуға болады, 3C шыны панельдерін, қаңылтыр металдарды, орау және басып шығару материалдарын және тұрақты жоғары ағынды вакуумдық адсорбцияны қажет ететін кеуекті дайындамаларды көп сорғышпен өңдеуге кеңінен қолданылады.

1-нұсқа｜Өнімнің ресми беті Ұзын көшірме (SEO-бағытталған, веб-сайттың тәуелсіз беті үшін ~290 сөз) SOLH 2V сериялы 2/2 жақты жезден жасалған сұйық электромагниттік клапандар - сығылған ауаны, өнеркәсіптік суды және майлау майды әмбебап басқаруға арналған әмбебап электромагниттік қосу-өшіру клапандары, екі жетілген құрылымдық конфигурацияда қол жетімді: тікелей әсер ететін 2V025 және диафрагмалық ұшқышпен басқарылатын 2V130 және 2V2 нұсқалары. Жоғары өнімді тығыздағыш элементтерімен жұптастырылған берік соғылған жезден жасалған клапан корпустарынан жасалған бұл топтама нөлдік қысымды іске қосуды және жоғары ағынды құбырды реттеуді қамтитын сенімді коммутациялық өнімділікті қамтамасыз етеді. Шағын 2V025 тікелей әрекет ететін моделі 0МПа нөлдік қысым дифференциалында қалыпты ашуға мүмкіндік беретін тікелей электромагниттік жетек құрылымын қабылдайды. Тозуға төзімді VITON фторлы резеңке тығыздағыштармен жабдықталған, ол әлсіз коррозиялық орталарға төтеп береді және төмен қысымды құбырларға, вакуумдық ілмектерге және микро ағынды бүрку және салқындату жабдықтарына тамаша бейімделеді. Пилотпен басқарылатын 2V130 және 2V250 диафрагманы басқару үшін орташа қысым айырмашылығына сүйенеді, керемет үлкен ағын сыйымдылығы мен катушкалардың төмен қуат тұтынуы бар; олар 0,05 МПа ең аз іске қосу қысымын қажет етеді және әдеттегі су және сығылған ауа құбырлары үшін өте қолайлы NBR нитрилді резеңке тығыздағыштарды пайдаланады. Барлық нұсқалар IP65 кіруден қорғайтын және 0,05 секунд ішінде жылдам ауысу реакциясы бар В класты оқшауланған катушкаларды қабылдайды. Бірнеше сым опциялары (DIN ұясы, ұшатын сымдар, индикатор шамының розеткалары) және G1/8-ден G1 дюймге дейінгі ауқымды жіп сипаттамалары икемді өрісті орнатуды қолдайды. Вакуумды басқаруда, жабдықты салқындату суының тізбектерінде, қазандықты автоматты су беруде, ауа компрессорының су алуында және магистральды газ-сұйықтық құбырын ажыратуда кеңінен таралған SOLH 2V сериясы толық спектрлі өнеркәсіптік автоматика сұйықтық тізбектері үшін үнемді, тұрақты жалпы сұйықтықты ауыстыру шешімдерін ұсынады.

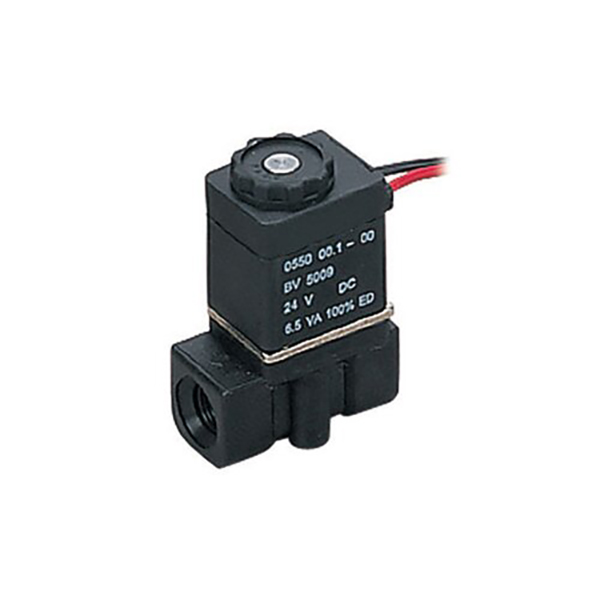

SOLH 2P сериялы шағын 2/2 жақты тікелей әрекет ететін қалыпты жабық электромагниттік клапандар қысылған ауаны, таза суды және тұтқырлығы төмен майлау майын төмен шығындармен аз ағынды автоматты ауыстыру үшін арнайы әзірленген жоғары беріктігі бар PA66 нейлон инженерлік пластикалық клапан корпустарын қабылдайды. Шынайы нөлдік қысымды іске қосу өнімділігімен клапан 0МПа қысым айырмашылығы кезінде қалыпты түрде ашылып, ұшқышпен басқарылатын соленоид клапандарының қысымға тәуелділігін тиімді бұзады. Бұл серия жетілген тікелей электромагниттік қозғаушы құрылымды қабылдайды. Қуатты өшіру күйінде кірістірілген қалпына келтіру серіппесі толығымен жабық күйді сақтау үшін клапанның өзегін мықтап қысады; қуат берілген кезде, электромагниттік тартылыс құбырды өткізу үшін клапанның өзегін жылдам көтереді, ультра жылдам жауап беру үшін бүкіл коммутация әрекеті 0,05 секундта аяқталады. Стандартты конфигурацияда майға, суға және жұмсақ коррозиялық орталарға тамаша төзімділігі бар тозуға төзімді VITON фторрезеңке тығыздағыштар қолданылады; NBR нитрилді резеңке тығыздағыш жұмыс жағдайларына сәйкес қосымша ауыстыру ретінде қол жетімді. Катушкалар ылғалды цех орталарында тұрақты үздіксіз жұмыс істей алатын В класты оқшаулауы бар IP65 шаң өткізбейтін және су өткізбейтін қорғаныс дәрежесіне жетеді. Бекітілген φ2,5 мм ағын тесігі және CV мәні 0,23, G1/8 және G1/4 екі негізгі жіп спецификациялары қол жетімді, олар әртүрлі сым опцияларымен, соның ішінде стандартты DIN ұяшығымен, ұшатын сымдармен және индикатор шамының розеткаларымен жұптастырылған, сонымен қатар ғаламдық сәйкестік талаптарын қанағаттандыру үшін әмбебап айнымалы ток/тұрақты ток кернеу опциялары. Жеңіл жинақы контур ықшам жабдық модульдерінің ішіне орнатуға сәйкес келеді. Ол вакуумдық генератордың ауа көзін басқаруда, шағын цилиндрлік ауаны беруді ауыстыруда, жабдықтың микро салқындатқыш су ілмектерінде, автоматты бүркуде, ауа компрессорының автоматты дренажында және шағын ылғалдандыру жүйелерінде кеңінен қолданылады, ол жезден жасалған 2V сериялы клапандарға үнемді миниатюралық сұйықтықты басқару балама ретінде қызмет етеді.

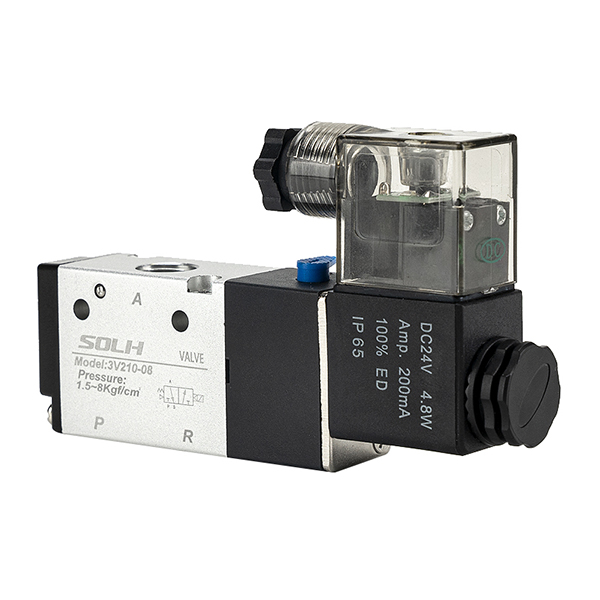

SOLH 3V сериялы 3/2 жақты пневматикалық соленоидты бағыттаушы клапандар тікелей әсер ететін және ұшқышпен басқарылатын құрылымдармен жасалған, бір әрекетті серіппелі цилиндрлерді басқаруға және вакуумды пневматикалық тізбектерді ауыстыруға арналған. Қалыпты жабық (NC) және қалыпты ашық (NO) конфигурацияларында қол жетімді, бұл серия шағын және орта өлшемді пневматикалық автоматтандыру жүйелері үшін стандартты негізгі басқару компоненті ретінде әрекет ететін ықшам орналасуы, жылдам әрекет ету және IP65 шаң және су өткізбейтін қорғаныс дәрежесі бар жоғары берік жеңіл алюминий қорытпасынан жасалған клапан корпустарын қабылдайды. Порттың орналасуы әмбебап салалық стандарттарға сәйкес келеді: негізгі ауа кірісі үшін P, цилиндрлерді немесе вакуумды сорғыштарды қосатын жұмыс порты үшін A, жұмыс шуды азайту үшін дыбысты өшіргіштермен сәйкестендірілген шығару порты үшін R. Тікелей әрекет ететін 3V1 және 3V2 нұсқалары 0~0,8 МПа шегінде 0,05 секундтан төмен ауысу реакциясымен нөлдік қысымды сенімді іске қосуды қолдайды, төмен қысымды газ құбырларына және теріс қысымды вакуумды басқару сценарийлеріне өте қолайлы. Пилотпен басқарылатын 3V100/3V200/3V300 сериялары жоғары ағынды әдеттегі пневматикалық ілмектерді қанағаттандыру үшін тұрақты ауысу үшін 0,15 МПа минималды кіріс қысымын қажет ететін үлкен ағын сыйымдылығы мен катушкалардың аз қуат тұтынуын қамтамасыз етеді. Орнату және техникалық қызмет көрсету кезінде ыңғайлы жөндеу үшін қолмен басып шығару түймешігімен жабдықталған, барлық серия тұрақты тығыздау өнімділігімен майсыз жұмысты қолдайды. M5, G1/8, G1/4 және G3/8 сияқты бірнеше жіп спецификациялары қосымша болып табылады, олар негізгі жаһандық айнымалы және тұрақты ток кернеулерімен және DIN ұяшығы мен ұшатын сымдардың екі сым режимімен жұптастырылған. Ол құрылымдық өзгерістерсіз дәстүрлі 3A ауа ұшқыш клапандарын және 3L қолмен тарту клапандарын тікелей алмастыра алады, дайындамаларды қысу ұяшықтары механизмдерінде, вакуумды адсорбциялық коммутацияда, пневматикалық блоктан қорғауда және шағын жетектердің инструментальды басқаруында кеңінен қолданылады.

SOLH 4V сериялы ұшқышпен басқарылатын пневматикалық бағыттаушы клапандар 5/2 жақты екі позициялық және 5/3 жақты үш позициялық конфигурацияларды қамтитын негізгі өнеркәсіптік пневматикалық құрамдас бөліктер болып табылады, екі жақты әрекетті пневматикалық цилиндрлердің ортаңғы позициясын анықтау және қысымды ұстап тұру үшін арнайы оңтайландырылған. Жоғары дәлдіктегі катушка клапанының өзегін және кіріктірілген ұшқышты іске қосу құрылымын қабылдай отырып, бұл серия автоматтандырылған құрастыру желілерінде, орау машиналарында, позициялау қондырғыларында және жалпы пневматикалық беріліс жүйелерінде кеңінен қолданылатын төмен үйкеліске төзімділік, сезімтал ауысу әрекеті және катушкалар қуатын аз тұтынумен ерекшеленеді. Бес портты орналасу әмбебап салалық стандарттарға сәйкес келеді: P ауа берудің негізгі кірісі ретінде қызмет етеді; A және B - ұзарту мен тартуды басқару үшін қос әрекетті цилиндрлердің алдыңғы және артқы камераларына қосылған екі орындау порты; R және S - жұмыс шуын азайту үшін дыбысты өшіргіштермен конфигурацияланған шығару порттары. 5/2 жақты түрге бір катушкалы электрлік басқару және қос катушкалы электрлік басқару нұсқалары кіреді. Жалғыз электрлік басқару клапандары қуат үзілген кезде автоматты түрде оралу үшін серіппелі қалпына келтіруге сүйенеді, бұл кәдімгі кері әрекеттер мен қауіпсіздікті қалпына келтіру қолданбалары үшін өте қолайлы. Қос электрлік басқару клапандары серіппелерсіз позициялық жадыға ие, ұзақ уақыт орналасу және қысымды ұстап тұру үшін қуат өшірілгеннен кейін ағымдағы цилиндр орнын тұрақты түрде бекітеді. 5/3 жақты үш позициялық нұсқасы үш қосымша бейтарап режимді қамтамасыз етеді: жабық орталық (C түрі) цилиндр суспензиясын құлыптау және құлаудан қорғау үшін барлық порттарды құлыптайды; шығару орталығы (Е типі) қолмен іске қосу кезінде қысымды төмендету және еркін жүзу үшін А/В порттарын шығару арналарына қосады; қысым орталығы (P типі) екі бағытты теңдестірілген қысу үшін екі жұмыс портына сығылған ауаны береді. Қолжетімді сипаттамалар M5, G1/8, G1/4, G3/8 және G1/2 жіп өлшемдерімен 4V110-дан 4V410-ға дейін ауытқиды. Негізгі айнымалы және тұрақты кернеулерді қолдайтын IP65 шаң өткізбейтін және су өткізбейтін катушкалармен жабдықталған, бүкіл серия майсыз жұмысты қолдайды және сайтта ыңғайлы сынау мен техникалық қызмет көрсету үшін қолмен қайта анықтау түймесі бар. Бұл негізгі өнеркәсіптік пневматикалық автоматтандыруға арналған әмбебап стандартты бағыттаушы клапан.
